Sujet de la discussion Posté le 01/01/2014 à 00:10:18

Salut tout le monde !!

Je m'aperçois qu'il y a dans les participants et lecteurs de ce forum des gens d'un niveau électronique très variable ! Et c'est tant mieux car on y apprend beaucoup de choses de cette façon !

Moi même il y a quelques années je n'y connaissais quasiment rien. Et j'ai bcp appris en particulier ici.

Alors en discutant avec Babaorum d'un projet peu coûteux qui pourrait l'aider à comprendre quelques fondamentaux d'électronique, j'ai eu l'idée de créer ce sujet autour de la conception d'un petit preampli micro sans grande prétention, mais conçu et expliqué de A à Z.

L'idée pour l'instant est de partir sur un montage à base d'amplificateur opérationnel. Ceux ci sont peu coûteux, de mise en œuvre aisée, et donnent s'ils sont correctement mise en œuvre des très bons résultats.

Les points qui seront abordées seront :

- les bases de l'aop (inverseur, non inverseur, différentiel)

- conception d'une petite alimentation symétrique pour alimenter le preampli (redressement, filtrage, régulation).

- des notions sur le gain et l'échelle logarithmique)

- des notions sur l'impédance d'entrée et de sortie, la charge, etc...

- dessin d'une topologie pour le preampli.

- application : conception du schéma.

- mise en œuvre pratique (gestion des masses, montage des composants sur une carte et implantation dans un boîtier.)

Il ne s'agit pas de donner un Nieme circuit de preampli basique dont le web regorge... Ne cherchez pas non plus un cours complet sur l'aop, l'impédance, .... Il s'agit pour un débutant de comprendre comment on passe de l'idée à la réalisation, en abordant des notions de bases...... Accessoirement de réaliser un petit montage sympa, et puis surtout d'avoir envie de creuser tout ça et d'aller chercher de l'information plus complète ou détaillée !

A suivre !!!

Site officiel et boutique en ligne du Studio Delta Sigma https://www.studiodeltasigma.com

Afficher le sujet de la discussion

offenbach

7192

Je poste, donc je suis

Membre depuis 17 ans

381 Posté le 01/02/2014 à 14:33:01

Ce soir je fais le pcb du Midnight :bravo:

Site officiel et boutique en ligne du Studio Delta Sigma https://www.studiodeltasigma.com

offenbach

7192

Je poste, donc je suis

Membre depuis 17 ans

382 Posté le 01/02/2014 à 14:37:32

Je vous poste le schéma de la partie 48v bientôt. C'est un petit montage élévateur de tension, avec un étage de régulation avec un lm317. Ça ne coûte vraiment pas cher à faire, ça utilise le même transfo que l'alim symétrique.... Bref c'est parfait pour le Midnight. Il faudra que j'en dessine un pcb aussi !!

Site officiel et boutique en ligne du Studio Delta Sigma https://www.studiodeltasigma.com

Anonyme

1063

383 Posté le 01/02/2014 à 14:43:36

C'est beau ce que tu fais! C'est le fil le plus intéressant que j'ai lu depuis de nombreuses années. Chapeau bas, M'sieur!

offenbach

7192

Je poste, donc je suis

Membre depuis 17 ans

384 Posté le 01/02/2014 à 14:53:28

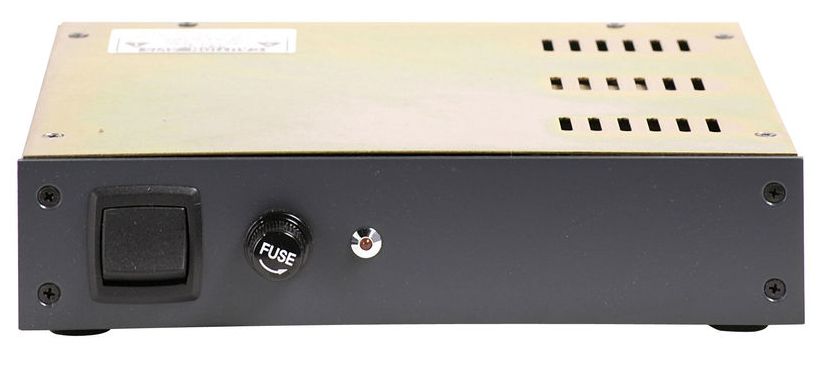

Pour info, cette alim (chandler) :

elle fonctionne exactement sur le même principe : un transfo, avec une section de régulation d'une tension symétrique (seule la partie positive est vraiment exploité, enfin ça dépend de la machine qu'on branche dessus...) mais pour le 48V c'est un montage similaire au mien. Sauf qu'il ne faut pas 300€ pour faire une telle alim !!!
- transfo : 25€ (et encore on peut trouver moins cher...)
- alim symétrique : 12€ (kit velleman + dissipateurs)
- alim 48V : 10€ environ.
- boitier ?
- connecteur ?

on est loin des 300...

Site officiel et boutique en ligne du Studio Delta Sigma https://www.studiodeltasigma.com

[ Dernière édition du message le 01/02/2014 à 14:55:00 ]

offenbach

7192

Je poste, donc je suis

Membre depuis 17 ans

385 Posté le 01/02/2014 à 14:55:42

Voici l'intérrieur :

Site officiel et boutique en ligne du Studio Delta Sigma https://www.studiodeltasigma.com

[ Dernière édition du message le 01/02/2014 à 15:03:28 ]

offenbach

7192

Je poste, donc je suis

Membre depuis 17 ans

386 Posté le 01/02/2014 à 14:57:44

La partie d'en bas (régulateur + condos + diodes) est pour le 48V.

Les 2 sections du haut pour le +- symétrique.

Site officiel et boutique en ligne du Studio Delta Sigma https://www.studiodeltasigma.com

offenbach

7192

Je poste, donc je suis

Membre depuis 17 ans

387 Posté le 01/02/2014 à 15:02:53

A noter :

- on voit bien le fil de terre qui part directement de l'embase secteur pour aller sur la carcasse métallique.

- il y a 2 XLR 5 broches en sortie pour alimenter 2 machines en même temps. C'est une chose que je conseille aussi de faire, car on sous exploite souvent une alim quand c'est pour un ou 2 preamp. Autant que ça puisse en alimenter d'autre en même temps, ça fait une alim de moins à construire !!

- il y a 4 fils au primaire du transfo torique : les fils avec les gaines jaunes. C'est un transfo avec double primaire, qui permet en les mettant en // de se connecter en 115V ou en série en 230V.

- le secondaire a aussi 4 fils, donc 2 bobinages indépendants, genre 2x24V ou une valeur dans ces eaux là.... De mémoire cette alim sort du 28V symétrique....
