Salut Jazzstang,
Au bout de 5 ans, il serait peut-être temps de te répondre
Donc, si tu es toujours intéressé par la construction de ce type d'ampli, j'ai conçu un nouveau PCB du préampli et j'en ai en stock. J'en ai assemblé un et je l'ai essayé. Il sonne même mieux que le précédent me semble-t-il.
Comme je l'ai indiqué, je vais ouvrir un sujet dédié à ce nouveau préampli. En effet, il servira, bien sur, pour moderniser mon ampli de ce sujet, mais il pourra aussi servir pour la réalisation d'un préampli guitare autonome pour la scène ou le studio en le reliant directement à une table de mixage ou une interface audionumérique, et en lui rajoutant en option et en sortie, un transformateur audio de symétrisation.
Concernant l'ampli avec les LM3886, c'est nickel, ça sonne bien. Il y a du répondant. J'ai vu qu'il existe aussi des amplis équipés de modules hybrides avec en interne et en sortie, des transistors MOSFET. Ça peut être intéressant. Les transistor FET ou MOSFET se comportent comme les "lampes".
Le préampli que je viens de réalisé comme le précédent est équipé de transistors FET (2SC117GR).
Concernant le dissipateur, pas de problème, ça ne chauffe pas. J'avais mis un ventilateur, mais je vais le virer. A part faire du bruit il ne sert à rien.
Jazzstang
188
Posteur·euse AFfiné·e
Membre depuis 18 ans
arterim
799
Posteur·euse AFfolé·e
Membre depuis 18 ans
Bonjour à tous,
Gros déterrage de sujet.
Je me suis aperçu que toutes les photos ont disparues.
Vu le nombre de posts et que je n'ai pas envi de m'amuser à les remettre une par une, à la place, je vous donne le lien de toutes les photos de la construction de cet ampli;
https://drive.google.com/drive/folders/1rRKn8DM0qDnKMNNigrD-Hug5cYGPo79I?usp=sharing
Pourquoi ce déterrage?
Pour plusieurs raisons.
La première, c'est que cet ampli fonctionne toujours à merveille et que je m'en sers tous les jours.
La seconde, c'est que j'ai acquis un peu plus de savoir faire en électronique et que je compte lui apporter une modernisation.
Voilà le préampli tiré du schéma du JC120 de 1982 que j'avais réalisé pour celui-ci:
Et voici ce que je réalise aujourd'hui:
J'ai réalisé ce dernier à partir du schéma du JC120 de 2000. Je vais ouvrir un sujet dédié à celui-ci.
Je vais donc refaire la tête de l'ampli avec un nouveau boîtier plus propre et avec ce nouveau préampli.
Donc, à suivre.
Gros déterrage de sujet.
Je me suis aperçu que toutes les photos ont disparues.
Vu le nombre de posts et que je n'ai pas envi de m'amuser à les remettre une par une, à la place, je vous donne le lien de toutes les photos de la construction de cet ampli;
https://drive.google.com/drive/folders/1rRKn8DM0qDnKMNNigrD-Hug5cYGPo79I?usp=sharing
Pourquoi ce déterrage?
Pour plusieurs raisons.
La première, c'est que cet ampli fonctionne toujours à merveille et que je m'en sers tous les jours.
La seconde, c'est que j'ai acquis un peu plus de savoir faire en électronique et que je compte lui apporter une modernisation.
Voilà le préampli tiré du schéma du JC120 de 1982 que j'avais réalisé pour celui-ci:

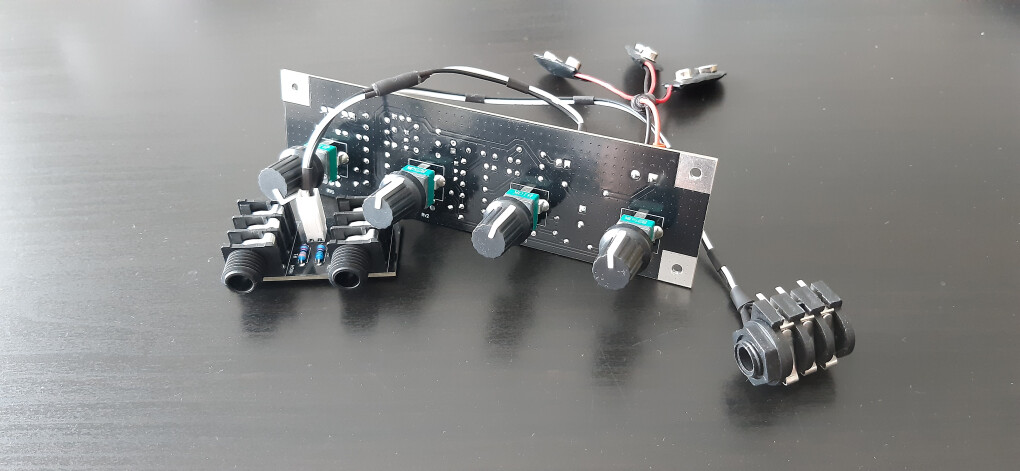

Et voici ce que je réalise aujourd'hui:
J'ai réalisé ce dernier à partir du schéma du JC120 de 2000. Je vais ouvrir un sujet dédié à celui-ci.
Je vais donc refaire la tête de l'ampli avec un nouveau boîtier plus propre et avec ce nouveau préampli.
Donc, à suivre.
Fred
[ Dernière édition du message le 24/08/2024 à 00:55:00 ]
arterim
799
Posteur·euse AFfolé·e
Membre depuis 18 ans
Citation de Jazzstang :
Hello !
Je viens de lire ton sujet, j'envisageais de partir sur le même genre d'ampli pour me monter une config plus légère que mes deux ampli à lampes.
Tu as encore ton PCB ? J'aurais bien jeté un œil (même si je ne suis pas encore certain de partir sur un preamp de JC120).
Tu es satisfait de l'ampli Audiophonics en lui même ? Le dimensionnement du dissipateur, pas de surprise depuis ?
Super intéressant en tout cas !
Salut Jazzstang,
Au bout de 5 ans, il serait peut-être temps de te répondre
Donc, si tu es toujours intéressé par la construction de ce type d'ampli, j'ai conçu un nouveau PCB du préampli et j'en ai en stock. J'en ai assemblé un et je l'ai essayé. Il sonne même mieux que le précédent me semble-t-il.
Comme je l'ai indiqué, je vais ouvrir un sujet dédié à ce nouveau préampli. En effet, il servira, bien sur, pour moderniser mon ampli de ce sujet, mais il pourra aussi servir pour la réalisation d'un préampli guitare autonome pour la scène ou le studio en le reliant directement à une table de mixage ou une interface audionumérique, et en lui rajoutant en option et en sortie, un transformateur audio de symétrisation.
Concernant l'ampli avec les LM3886, c'est nickel, ça sonne bien. Il y a du répondant. J'ai vu qu'il existe aussi des amplis équipés de modules hybrides avec en interne et en sortie, des transistors MOSFET. Ça peut être intéressant. Les transistor FET ou MOSFET se comportent comme les "lampes".
Le préampli que je viens de réalisé comme le précédent est équipé de transistors FET (2SC117GR).
Concernant le dissipateur, pas de problème, ça ne chauffe pas. J'avais mis un ventilateur, mais je vais le virer. A part faire du bruit il ne sert à rien.
Fred
[ Dernière édition du message le 24/08/2024 à 08:34:41 ]
