aide demandée Bon plan pour faire grossir son pedalboard sans faire souffrir son porte-feuilles (DIY inside)
- 4 731 réponses
- 200 participants
- 468 941 vues
- 297 followers

thurston

une big muff pour 25€, aussi?
une fuzz pour 25€, aussi?
un chorus pour 30€, aussi?
...
et le tout "top qualité".

non vous ne rêvez pas, c'est tout à fait possible, il n'y a pas d'arnaque:
on parle en fait de DIY (comprenez Do It Yourself)
c'est très intéressant niveau prix ( vous l'aurez compris ;) ) et pas forcément très difficile, particulièrement pour les overdrives et les fuzz qui sont des circuits assez simples.
I) le montage
même si avoir des compétences en électronique aide, ce n'est pas nécessaire, il suffit juste de connaître quelques bases:
-reconnaître un symbole sur un schéma
-savoir souder
-savoir éventuellement se servir d'un ohmmètre
de nombreux sites internet vous donnerons des conseils amplement suffisants
en voici un fait par un AFien qui très complet (presque trop)
une petite FAQ sur les question généralement posé par un débutant
vous trouverez un tutoriel sur la soudure ici
les symboles des composants ici
II) Où trouver les schémas?
rien de plus facile, le mot magique dans google est "schematic", accompagné le de "pedal" si vous voulez avoir une liste de schémas ou directement du nom de la pédale que vous voulez construire.
voici une liste assez complète de schémas
http://www.schematicheaven.com/effects.htm
III) Où trouver les composants?
vous pouvez aussi commander sur des site d'électronique généraliste
www.selectronic.fr
www.conrad.fr
www.gotronic.fr
www.electronique-diffusion.fr
mais vous aurez du mal à trouvez certains composants comme les footswitchs
il y a aussi des sites spécialisés comme:
https://www.musikding.de/index.php?language=en
www.tube-town.de
http://www.banzaieffects.com
http://www.generalguitargadgets.com/
en général ceux sont des sites étrangers et des petites structures donc parfois c'est un peu lent.
enfin si vous voulez vous faire une idée de telle ou telle pédale allez faire un tour ici, il y a plus de 500 samples de pédales
en résumé, vous pouvez faire de grosses économies pour pas beaucoup d'efforts, si vous avez quelques doutes au début, vous pouvez aussi monter les kits que proposent certains de ses sites.
si vous avez des projets, des réalisations à montrer, des conseils ou des questions, c'est ici.

feel no shame of what you are - https://fr.audiofanzine.com/combo-guitare/peavey/Bandit-112/petites-annonces/t.2,i.266277.html

Pierogi2022


TAMPCO Pedals


Pour tes Idss à la rue, le format SMD sera peut-être un peu plus fiable mais ne t'attend pas à des merveilles. La plupart des transistors JFETs ont des spécifications avec une tolérance de 50% sans que ça soit un problème pour les vendre
Ancienement appelé The Koala

Pierogi2022

Je vais passer une commande directe, aucun de leurs distri européens n'a le set complet de mes désirs. Des français / parigots intéressés? (je ne mets pas l'inclusif parce que c'est graphiquement moche, mais l'idée y est)

TAMPCO Pedals

Ancienement appelé The Koala

Shreddator

Pour les SSM2220, je vais peut-être devoir utiliser ce genre de truc dans un préampli mais je pense utiliser des composants de chez THAT (le 320), surtout que je suis pas fan des boîtiers à l'ancienne façon cannette. Mais je suis intéressé pour connaître le prix de l'AS395.

Pierogi2022

4. Price indication
1-9 10-99 100 - 499 500-999 >1000
USD EUR USD EUR USD EUR USD EUR USD EUR
AS3310 (PDIP-16) 7,70 6,60 3,20 2,80 2,40 2,10 1,90 1,65 1,60 1,40
AS3310D (SOIC-16) 7,70 6,60 3,20 2,80 2,40 2,10 1,90 1,65 1,60 1,40
AS3320 (PDIP-18) 7,70 6,60 3,60 3,20 2,80 2,50 2,20 1,90 1,70 1,45
AS3320F (QFN-24) 7,70 6,60 3,60 3,20 2,80 2,50 2,20 1,90 1,70 1,45
AS3320D (SOIC-18) 7,70 6,60 3,60 3,20 2,80 2,50 2,20 1,90 1,70 1,45
AS3330 (PDIP-18) 7,70 6,60 3,60 3,20 2,80 2,50 2,20 1,90 1,70 1,45
AS3330F (QFN-24) 7,70 6,60 3,60 3,20 2,80 2,50 2,20 1,90 1,70 1,45
AS3340 (PDIP-16) 7,70 6,60 3,80 3,30 3,00 2,60 2,30 2,00 1,80 1,55
AS3340D (SOIC-16) 7,70 6,60 3,80 3,30 3,00 2,60 2,30 2,00 1,80 1,55
AS3340A (PDIP-16) 9,00 7,80 5,00 4,50 4,00 3,50 3,00 2,60 2,40 2,10
AS3340AD (SOIC-16) 9,00 7,80 5,00 4,50 4,00 3,50 3,00 2,60 2,40 2,10
AS3340-HYB (DIP16H) 10,0 8,70 7,50 6,50 6,40 5,60 5,50 4,80
AS3345 (PDIP-18) 7,70 6,60 3,80 3,30 3,00 2,60 2,40 2,10 1,85 1,60
AS3345F (QFN-24) 7,70 6,60 3,80 3,30 3,00 2,60 2,40 2,10 1,85 1,60
AS3350 (PDIP-16) 7,70 6,60 4,50 4,00 3,50 3,10 2,70 2,40 2,15 1,90
AS3350D (SOIC-16) 7,70 6,60 4,50 4,00 3,50 3,10 2,70 2,40 2,15 1,90
AS3360 (PDIP-14) 4,50 3,90 3,20 2,80 2,40 2,10 1,90 1,65 1,50 1,30
AS3360D(SOIC-14) 4,50 3,90 3,20 2,80 2,40 2,10 1,90 1,65 1,50 1,30
AS3363 (PDIP-16) 7,70 6,60 4,50 4,00 3,50 3,10 2,70 2,40 2,15 1,90
AS3363D (SOIC-16) 7,70 6,60 4,50 4,00 3,50 3,10 2,70 2,40 2,15 1,90
AS3364D (SOIC-16) 4,60 4,00 3,70 3,20 2,90 2,50 2,30 2,00 1,85 1,60
AS3364 (PDIP-16) 4,60 4,00 3,70 3,20 2,90 2,50 2,50 2,20 2,20 1,90
AS3365D(SOIC-16) 7,70 6,60 5,20 4,50 3,90 3,40 3,00 2,60 2,30 2,00
AS3381D(SOIC-8) 4,50 3,90 3,20 2,80 2,40 2,10 1,90 1,65 1,50 1,30
AS16M1F (QFN-28) 5,20 4,50 3,70 3,20 3,40 3,00 3,10 2,70 2,60 2,30
K1100CK2B (TO5-8) 3,20 2,80 2,50 2,20 2,10 1,80 1,80 1,60 1,50 1,30
AS394CH (TO5-8) 2,50 2,20 2,00 1,80 1,70 1,50 1,30 1,10 1,10 1,00
AS394H (TO5-8) 3,00 2,60 2,20 2,00 1,90 1,70 1,60 1,40 1,20 1,10
AS394DE (SOIC8-EPAD) 3,00 2,60 2,20 2,00 1,90 1,70 1,60 1,40 1,10 1,00
AS194H (TO5-8) 3,20 2,80 2,50 2,20 2,20 1,90 1,80 1,60 1,50 1,20
AS194DE (SOIC8-EPAD) 3,20 2,80 2,50 2,20 2,20 1,90 1,80 1,60 1,20 1,10
AS394-HYB (DIP8H) 5,00 4,50 4,50 4,00 4,00 3,60
AS194-HYB (DIP8H) 5,50 4,90 5,00 4,50 4,50 4,00
AS395H (TO5-8) 3,40 3,00 2,90 2,50 2,50 2,20 2,10 1,80 1,70 1,50
AS3046 (DIP-14) 4,00 3,50 2,40 2,10 1,85 1,60
AS3046D (SOIC-14) 4,00 3,50 2,40 2,10 1,85 1,60 1,50 1,30 1,15 1,00
AS3052D (SOIC24-300) 3,40 3,00 2,90 2,50 2,50 2,20 2,10 1,80 1,70 1,50
AS2164 (DIP16) 4,50 3,90 2,40 2,10 1,90 1,70 1,55 1,35 1,20 1,05
AS2164D (SOIC-16) 4,50 3,90 2,40 2,10 1,90 1,70 1,55 1,35 1,20 1,05
AS13704D (SSOP24) 2,40 2.10 1,70 1,50 1,50 1,30 1,30 1,15 1,10 1,00
AS3080ED (SOIC-8) 4,40 3,80 3,30 2,90 2,50 2,20 2,00 1,70 1,50 1,30
AS3080E (DIP-8) 4,40 3,80 3,30 2,90 2,50 2,20 2,00 1,70 1,50 1,30
AS3280D (SOIC-16) 7,60 6,60 5,20 4,50 3,90 3,40 3,00 2,60 2,30 2,00
AS3280AD (SOIC-16) 8,40 7,30 5,80 5,00 5,20 4,50 4,60 4,00 4,00 3,50
AS3280 (DIP-16 ) 7,60 6,60 5,20 4,50 3,90 3,40
AS3280A (DIP-16) 8,40 7,30 5,80 5,00 5,20 4,50
AS3372ED (SOIC24_300) 7,70 6,60 6,20 5,40 4,80 4,20 3,70 3,20 2,85 2,50
AS3372E (PDIP24_300) 7,70 6,60 6,20 5,40 4,80 4,20 4,00 3,50 3,30 2,90
AS3394ED (SOIC24_300) 9,20 8,00 7,30 6,40 5,70 5,00 4,40 3,90 3,50 3,10
AS3394E (DIP24_300) 9,20 8,00 7,30 6,40 5,70 5,00 4,40 3,90 3,50 3,10
AS3394ED* (SOIC24_300) 12,20 10,60 9,70 8,50 7,80 6,80 6,20 5,40 5,00 4,40
AS3394E* (DIP24_300) 12,20 10,60 9,70 8,50 7,80 6,80 6,20 5,40 5,00 4,40
AS3394EAD (SOIC24_300) 15,2 13,25 12,20 10,60 9,80 8,50 7,80 6,80 6,30 5,50
AS3394EA (DIP24_300) 15,2 13,25 12,20 10,60 9,80 8,50 7,80 6,80 6,30 5,50
AS3394EAD* (SOIC24_300) 12,20 10,60 9,70 8,50 7,80 6,80 6,20 5,40 5,00 4,40
AS3394EA* (DIP24 300) 12,20 10,60 9,70 8,50 7,80 6,80 6,20 5,40 5,00 4,40
AS177 (PDIP-8) 2,30 2,00 1,72 1,50 1,38 1,20 1,26 1,10 1,15 1,00
AS177D (SOIC-8) 2,30 2,00 1,72 1,50 1,38 1,20 1,26 1,10 1,15 1,00
AS301 (PDIP-8) 1,72 1,50 1,38 1,20 1,15 1,00 0,80 0,70 0,57 0,50
AS301H (TO5-8) 3,45 3,00 2,65 2,30 2,30 2,00 2,05 1,80 1,72 1,50
K140YD1201 (TO5-8) 3,20 2,80 2,50 2,20 2,10 1,80 1,50 1,30 1,10 1,00
K140YD12T (SOIC-8) 1,00 0,90 0,90 0,80 0,85 0,75 0,85 0,70 0,60 0,50
AS571D (SOIC16) 3,40 3,00 2,90 2,50 2,50 2,20 2,10 1,80 1,70 1,50
1-49 pcs 50-99 pcs
USD EUR USD EUR
AS401 25 22 21 18
AS401A 26 23 22 19
AS402 38 33 31 27
Alors la plupart de ces circuits sont effectivement pour les synthés. Le concurrent direct c'est Coolaudio, et en plus, la veuve de Curtis, l'ingé qui a dessiné la plupart de ces circuits, en a aussi remis en prod (préfixe SSI au lieu de SSM)
[ Dernière édition du message le 17/02/2021 à 15:12:31 ]

kosmix

https://www.ebay.fr/itm/NKT275-Germanium-Transistor-ORIGINAL-NEWMARKET-RED-DOT-1-transistor-Q1-Q2/164690713863?hash=item265854dd07:g:LogAAOSwraBgH~9o
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

props



TAMPCO Pedals

Après, je viens de passer une heure avec ma MKII montée avec ces transistors, y'a pas à dire elle a du chien, un p'tit truc en plus
Ouais certains appelle ça du mojo, moi plutôt de la psychoacoustique



Ancienement appelé The Koala

props

J'avais fait une démo mais c'était avant de remettre les mains dedans (changement de condos, switch bass, biasing au poil), le son n'a plus rien à voir.
J'avais un morceau fait pendant les compos collectives, mais il a disparu de l'internet

Je referai une démo avec cette chaîne d'effets


Pierogi2022

clones de SSM2220 chez une boutique judicieusement nommée Diysynth

Doc Plus

J'ai aussi ressorti les pédales, cela va de soit. Faudra que je mette une photo sur le topic des pedalboard en sachant que j'arrête pas de changer, normal hein.

Bref, l'envie du jour fut une Big Muff.

J'ai donc breadboardé la version Madbean (https://www.madbeanpedals.com/projects/_folders/1590A/pdf/RabbitHole2020.pdf) qui est basée sur la Violet Ram's Head
J'ai pas mal respecté les valeurs sauf les 12K remplacées par des 10K, la 560R par une 680R, le 3.9 nF (tone) par un 4.7 nF et les 1N914 par des 1N4148.
C'est pas mal plus défini que mon souvenir de la grosse EHX que j'avais acheté début 2000.
Les fanas de Big Muff connaissent surement ce site: http://www.kitrae.net/music/big_muff_guts.html. Le lien pointe vers l'explication de chaque composant ce qui est évidemment fort intéressant. On y trouve aussi les schémas des différentes versions et on y apprend (enfin pour ceux qui l'ignoraient comme moi

Je suis aussi tombé sur 2 bonnes vidéos de comparaison que je mets en lien si jamais cela intéresse quelqu'un.
Je les cache dans la balise spoiler.
J'ai vu que JHS proposait une pédale avec un sélecteur rotatif pour switcher entre 6 (je crois) versions.
Je vais regarder les schémas pour voir ce qui est faisable en DIY.
L'un de vous a-t-il déjà fait une Big Muff qui incorporait au moins 2 versions (du moins dans l'esprit) ?
Je suis sûr que la réponse est oui !

Avertissement: ce message peut contenir des arachides.
[ Dernière édition du message le 14/03/2021 à 22:04:42 ]

kosmix


La Violet Ram's Head je ne connaissais même pas, il y a tellement de versions différentes de cette pédale !
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?
[ Dernière édition du message le 14/03/2021 à 23:44:05 ]

TAMPCO Pedals

Aller je poste les créations du weekend : l'unique Boss Centaur Waza au monde et un Fender Champ 5F1 dans une vieille boite d'amplification HF récupérée à mon école


Ancienement appelé The Koala

Soot_and_Stars



kosmix


Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

Maltigow

https://www.electrosmash.com/time-manipulator (en anglais)
Une dimension du DIY que je n'ai jamais exploré: Le numérique !
J'y vois la solution à un ou deux petits projets que j'ai dans mon backlog depuis un moment.
(Et puis dès qu'il y a un arduino je suis excité. Mais jamais utilisé pour du traitement de son, uniquement en controle.)
Avez-vous des expériences avec ce genre de projets ?
Bonus: Un article sur ce time manipulator https://hackaday.com/2019/04/10/this-is-the-delay-pedal-you-can-build-yourself/ (en anglais aussi)

props


Mais moi je n'ai plus le courage, je n'arrive même pas à monter ma pauvre petite Fuzz commencée il y a un mois, j'ai le boitier prêt, les composants sélectionnés, il ne me manque plus que de me sortir les doigts.
Sinon petite question pour les amoureux de la wah bien vintage, vous prendriez quoi comme pot ?
Celui-ci ?
Ou celui-là ?
J'en ai marre des potars qui crachent et dans lesquels je dois balancer une bombe entière de nettoyant contact.
Même le Joe Gagan, qui est censé être étanche et indestructible finit par causer un raffut insupportable (finalement j'en reviens des potars étanches qu'on ne peut pas nettoyer).

Shreddator


kosmix

Props c'est difficile à dire, les deux sont "Deluxe" alors je ne sais à quel luxe me fier

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

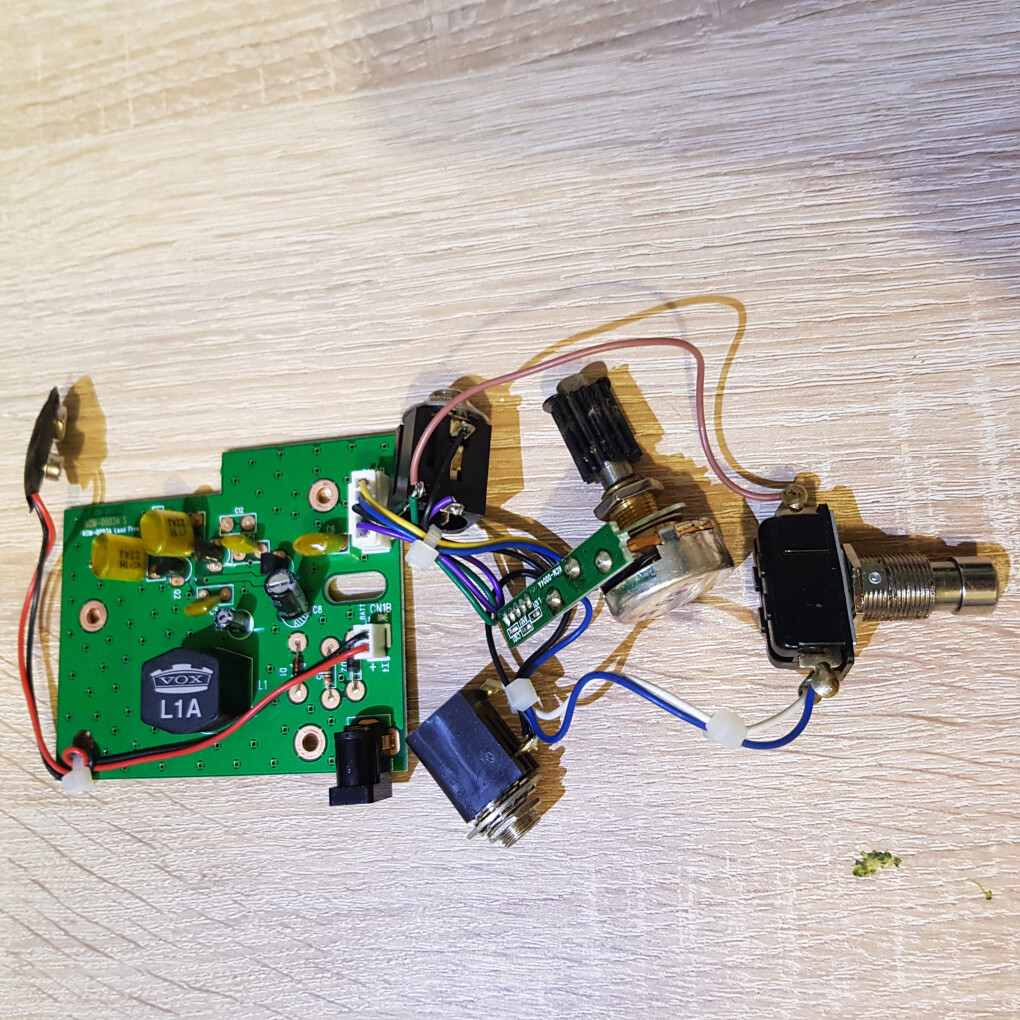

cortmgm

_Un circuit crybaby pour pièces
_Un potentiometre à 30€ jamais ouvert
_Un footswitch jamais ouvert
_Pieds en caoutchouc
Ça intéresse quelqu'un ?




Cette fois, je crois que nous sommes complètement ça y est c'est foutu...

Anonyme

je suis tombé ce matin completement par hazard sur une video youtube d'un gars qui fait etape par etape un assemblage de kit de clone de Klon Centaur.
Ca m'a donné envie de tenté!
je n'y connais absolument rien dan sle domaine des pedale kit a faire soit meme, ya de bon revendeurs? des mauvais?
J'ai vu sur amazon ils vendent des kit d'un fabriquant "DIYPedalGearParts ®"
quelqu'un a deja testé cette marque?
pasuqe j'ai pas envie d'achter sur Ebay, je sais pas cette plateforme je la supporte plus, trop de chinois je pense ou de truc pas clair. Amazon ya des chinois aussi mais quand ya des soucis Amazon rembourse toujours, alors que Ebay faut jongler entre eux et paypal...des fois ça dure des semaines.

Gronoeil Vert

Tamen pax et amor, oscula.

kosmix

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

Anonyme

Chez les italiens de "diypedalparts" ils on du clone de "centaur" par contre que je vois pas chez les germain.
https://www.diypedalgearparts.com/en/distortion-overdrive-and-fuzz/903-pedal-chirone-overdrive-replica-kit-8053323217602.html
mais il est pas donné a 64€, a ce prix la on peu avoir des pedales pas en kit qui son deja des clones de Centaur.
