Sujet de la discussion Posté le 06/11/2007 à 13:33:24Bon plan pour faire grossir son pedalboard sans faire souffrir son porte-feuilles (DIY inside)
Une TS pour 30€, ça vous intéresse?
une big muff pour 25€, aussi?
une fuzz pour 25€, aussi?
un chorus pour 30€, aussi?
...
et le tout "top qualité".
non vous ne rêvez pas, c'est tout à fait possible, il n'y a pas d'arnaque:
on parle en fait de DIY (comprenez Do It Yourself)
c'est très intéressant niveau prix ( vous l'aurez compris ;) ) et pas forcément très difficile, particulièrement pour les overdrives et les fuzz qui sont des circuits assez simples.
I) le montage
même si avoir des compétences en électronique aide, ce n'est pas nécessaire, il suffit juste de connaître quelques bases:
-reconnaître un symbole sur un schéma
-savoir souder
-savoir éventuellement se servir d'un ohmmètre
de nombreux sites internet vous donnerons des conseils amplement suffisants
en voici un fait par un AFien qui très complet (presque trop)
une petite FAQ sur les question généralement posé par un débutant
vous trouverez un tutoriel sur la soudure ici
les symboles des composants ici
II) Où trouver les schémas?
rien de plus facile, le mot magique dans google est "schematic", accompagné le de "pedal" si vous voulez avoir une liste de schémas ou directement du nom de la pédale que vous voulez construire.
voici une liste assez complète de schémas
http://www.schematicheaven.com/effects.htm
III) Où trouver les composants?
vous pouvez aussi commander sur des site d'électronique généraliste
www.selectronic.fr
www.conrad.fr
www.gotronic.fr
www.electronique-diffusion.fr
mais vous aurez du mal à trouvez certains composants comme les footswitchs
il y a aussi des sites spécialisés comme:
https://www.musikding.de/index.php?language=en
www.tube-town.de
http://www.banzaieffects.com
http://www.generalguitargadgets.com/
en général ceux sont des sites étrangers et des petites structures donc parfois c'est un peu lent.
enfin si vous voulez vous faire une idée de telle ou telle pédale allez faire un tour ici, il y a plus de 500 samples de pédales
en résumé, vous pouvez faire de grosses économies pour pas beaucoup d'efforts, si vous avez quelques doutes au début, vous pouvez aussi monter les kits que proposent certains de ses sites.
si vous avez des projets, des réalisations à montrer, des conseils ou des questions, c'est ici.
une big muff pour 25€, aussi?
une fuzz pour 25€, aussi?
un chorus pour 30€, aussi?
...
et le tout "top qualité".
non vous ne rêvez pas, c'est tout à fait possible, il n'y a pas d'arnaque:
on parle en fait de DIY (comprenez Do It Yourself)
c'est très intéressant niveau prix ( vous l'aurez compris ;) ) et pas forcément très difficile, particulièrement pour les overdrives et les fuzz qui sont des circuits assez simples.
I) le montage
même si avoir des compétences en électronique aide, ce n'est pas nécessaire, il suffit juste de connaître quelques bases:
-reconnaître un symbole sur un schéma
-savoir souder
-savoir éventuellement se servir d'un ohmmètre
de nombreux sites internet vous donnerons des conseils amplement suffisants
en voici un fait par un AFien qui très complet (presque trop)
une petite FAQ sur les question généralement posé par un débutant
vous trouverez un tutoriel sur la soudure ici
les symboles des composants ici
II) Où trouver les schémas?
rien de plus facile, le mot magique dans google est "schematic", accompagné le de "pedal" si vous voulez avoir une liste de schémas ou directement du nom de la pédale que vous voulez construire.
voici une liste assez complète de schémas
http://www.schematicheaven.com/effects.htm
III) Où trouver les composants?
vous pouvez aussi commander sur des site d'électronique généraliste
www.selectronic.fr
www.conrad.fr
www.gotronic.fr
www.electronique-diffusion.fr
mais vous aurez du mal à trouvez certains composants comme les footswitchs
il y a aussi des sites spécialisés comme:
https://www.musikding.de/index.php?language=en
www.tube-town.de
http://www.banzaieffects.com
http://www.generalguitargadgets.com/
en général ceux sont des sites étrangers et des petites structures donc parfois c'est un peu lent.
enfin si vous voulez vous faire une idée de telle ou telle pédale allez faire un tour ici, il y a plus de 500 samples de pédales
en résumé, vous pouvez faire de grosses économies pour pas beaucoup d'efforts, si vous avez quelques doutes au début, vous pouvez aussi monter les kits que proposent certains de ses sites.
si vous avez des projets, des réalisations à montrer, des conseils ou des questions, c'est ici.
feel no shame of what you are - https://fr.audiofanzine.com/combo-guitare/peavey/Bandit-112/petites-annonces/t.2,i.266277.html
albou
3072
Squatteur·euse d’AF
Membre depuis 15 ans
2961 Posté le 01/06/2016 à 16:22:11
Citation de mystyx :
Zvex avec ses boîtiers peints à la main (par ses enfants de 4 et 8 ans j'imagine) a trouvé un super argument hypster pour vendre à des prix complètement démentiels.
Ou des adultes sous LSD pour les modèles 'handpainted'
"Hold it to your ear and hear the ocean ..."
props
5772
Je poste, donc je suis
Membre depuis 17 ans
2962 Posté le 01/06/2016 à 16:53:49
Citation de Balley :
Eternel débat
Après faut aussi voir que les constructeurs, surtout les petits, c-a-d les pédales dites boutique, ont quand même des charges, des investissements, des employées, du temps de recherche/conception ( même pour une copie de fuzz face ); du matos à amortir et qu'ils doivent en vivre. Je veux dire là où Electro harmonix va vendre des millions de Big Muff, Death By Audio va vendre une centaine de Fuzz War. Là où Boss va avoir des chaines de montages presque tout automatisé, earthquaker soude à la main ... donc forcément ça se paye.
Le DIY c'est bien ( j'adore ça , hein ) mais les plans / schémas sont issus de passionnés qui analyse des circuits déjà existant, d'ailleurs légalement je sais pas si ça peut causer des soucis au gars qui va publier le veroboard de la dernière zvex, par exemple.
Et bien souvent les mecs qui font ces retro enginering sont les mêmes qui ont des petites boites ( par ex Wampler je crois )
Je prends souvent comme exemple le cas de Fredamp.
C'est un auto-entrepreneur qui fait des amplis et préamps tous lampes dans son garage. Le gars a largement dépassé le stade de l'amateur DIY mais il se base la plupart du temps sur des schémas existants. Le tarif est ce qu'il est, le modèle de préamp le moins cher est à 270€, et ça monte à... pas de limite supérieure pour du custom où tout est possible.
Ses productions connaissent un grand succès en France, et il commence à toucher des pros et avoir des commandes à l'international.
Pour en posséder deux, je pourrais vous narrer des jours entier l'énorme qualité de ses produits. Le prix s'oublie, la qualité reste
Le gars bosse tous les jours comme un malade, j'ai déjà tenu une conversation par mail avec lui à 1h30 du mat'
Il commence à peine à vivre de son métier, après plusieurs années d'existence.
Elemmir
4148
Squatteur·euse d’AF
Membre depuis 15 ans
2963 Posté le 01/06/2016 à 22:03:35
Citation :
Ou des adultes sous LSD pour les modèles 'handpainted'
C'est où qu'on postule?
léninox
4574
Squatteur·euse d’AF
Membre depuis 21 ans
2964 Posté le 02/06/2016 à 08:14:36
albou
3072
Squatteur·euse d’AF
Membre depuis 15 ans
2965 Posté le 02/06/2016 à 09:46:50
Oh à propos ... je suppose que rien ne s'oppose à la découpe du PCB si il y a un peu trop de trou, exact ? (oui bon je sais ce sont les bases, mais ce sera la première fois que je le fait sans commander en kit )
Faut demander à Lucie au bureau de l'accueil, celle qu'a des boucles d'oreille en diamant. Mais elle est tout le temps dans les nuages
Citation de Elemmir :
Citation :Ou des adultes sous LSD pour les modèles 'handpainted'
C'est où qu'on postule?
Faut demander à Lucie au bureau de l'accueil, celle qu'a des boucles d'oreille en diamant. Mais elle est tout le temps dans les nuages
"Hold it to your ear and hear the ocean ..."
léninox
4574
Squatteur·euse d’AF
Membre depuis 21 ans
2966 Posté le 02/06/2016 à 10:13:32
T'es sur stripboard, Albou ?
Bien sur ça se découpe au cutter, garde quelques bandes de plus par rapport au schéma (2/3) pour pouvoir la fixer, notamment lors des soudures.
Fais gaffe aussi pour les cuts, ils sont inversés vu qu'on les fait du côté cuivre.
J'ai fait un petit tour sur youtube avant d'attaquer.
Bien sur ça se découpe au cutter, garde quelques bandes de plus par rapport au schéma (2/3) pour pouvoir la fixer, notamment lors des soudures.
Fais gaffe aussi pour les cuts, ils sont inversés vu qu'on les fait du côté cuivre.
J'ai fait un petit tour sur youtube avant d'attaquer.
albou
3072
Squatteur·euse d’AF
Membre depuis 15 ans
2967 Posté le 02/06/2016 à 10:44:15
D'accord rien de très compliqué ça me rassure ! Je ne suis pas sur de bien comprendre cette histoire d'inversion de cut. Jusqu'ici j'avais utilisé le kit de Musikding, donc un circuit fait spécialement pour la Fuzz, les composants bien indiqués et les noms écrits sur la plaque, pas trop dur !
J'ai décidé dorénavant de vivre dangereusement et de me contenter de schémas sur le net et d'acheter les composants au détail.
Bref si j'en crois mes calculs, 19x23=437 ! Donc en regardant, sur banzai' je crois que celui-ci ferait mon affaire :
https://www.banzaimusic.com/Board-PPH-050.html
Son calibre pour être exact, il y en a de plus cher (de quelques centimes, pas de quoi se ruiner) et pour éviter de mauvaises surprises, autant ne pas jouer les radins.
Mais bref voilà le genre de plaque que je compte utiliser
Edit : oui un strip board !
J'ai décidé dorénavant de vivre dangereusement et de me contenter de schémas sur le net et d'acheter les composants au détail.
Bref si j'en crois mes calculs, 19x23=437 ! Donc en regardant, sur banzai' je crois que celui-ci ferait mon affaire :
https://www.banzaimusic.com/Board-PPH-050.html
Son calibre pour être exact, il y en a de plus cher (de quelques centimes, pas de quoi se ruiner) et pour éviter de mauvaises surprises, autant ne pas jouer les radins.
Mais bref voilà le genre de plaque que je compte utiliser
Edit : oui un strip board !
"Hold it to your ear and hear the ocean ..."
[ Dernière édition du message le 02/06/2016 à 10:49:47 ]
léninox
4574
Squatteur·euse d’AF
Membre depuis 21 ans
2968 Posté le 02/06/2016 à 11:46:37
J'ai pas l'impression que le modèle que tu as choisi soit un stripboard.
Ca, ça me semble mieux https://www.banzaimusic.com/Board-STR-050.html
Pour l'inversion :
Sur ton schéma, tu vois les composants, les ponts, les cuts. Les composants et les ponts ne sont pas du même côté que les cuts (qui sont des coupures dans les bandes de cuivres) . Donc par rapport au schéma, tu dois retourner la plaque et du coup les positions des cuts sont inversés comme dans un miroir.
Je sais pas si c'est clair
Ca, ça me semble mieux https://www.banzaimusic.com/Board-STR-050.html
Pour l'inversion :
Sur ton schéma, tu vois les composants, les ponts, les cuts. Les composants et les ponts ne sont pas du même côté que les cuts (qui sont des coupures dans les bandes de cuivres) . Donc par rapport au schéma, tu dois retourner la plaque et du coup les positions des cuts sont inversés comme dans un miroir.
Je sais pas si c'est clair
Balley Warson
13638
Drogué·e à l’AFéine
Membre depuis 13 ans
2969 Posté le 02/06/2016 à 12:01:22
Oui albo, toi c'est une "plaque à trou", aucune pastilles de cuivre n'est reliée à ses voisines.
Contrairement au stripboard (= planche à bandes ) ou il y a des bandes de cuivres sur toute la largeur, chaque bande étant séparée de celles du dessus et du dessous.
Après il doit être possible de prendre une plaque à trou avec un schéma à partir d'un strip, sauf qu'il faudra bien penser à relier les pastilles de cuivres linéairement ( sauf là où il y a les fameux carré blanc )
ça risque d'être un peu le bordel comme même, je te conseil de prendre un stripboard
Rectification,
J'avais un doute: visiblement veroboard est aussi utilisé à la place de stripboard ...
donc j'ai modifié, désolé de la méprise
Contrairement au stripboard (= planche à bandes ) ou il y a des bandes de cuivres sur toute la largeur, chaque bande étant séparée de celles du dessus et du dessous.
Après il doit être possible de prendre une plaque à trou avec un schéma à partir d'un strip, sauf qu'il faudra bien penser à relier les pastilles de cuivres linéairement ( sauf là où il y a les fameux carré blanc )
ça risque d'être un peu le bordel comme même, je te conseil de prendre un stripboard
Rectification,
J'avais un doute: visiblement veroboard est aussi utilisé à la place de stripboard ...
donc j'ai modifié, désolé de la méprise
"Un accord, c'est bien,
deux accords, vous poussez un peu,
trois accords, c'est du Jazz" Lou Reed.
[ Dernière édition du message le 02/06/2016 à 12:09:31 ]
Balley Warson
13638
Drogué·e à l’AFéine
Membre depuis 13 ans
2970 Posté le 02/06/2016 à 12:20:10
Sinon par rapport à ce que dit léninox ( qui a raison )

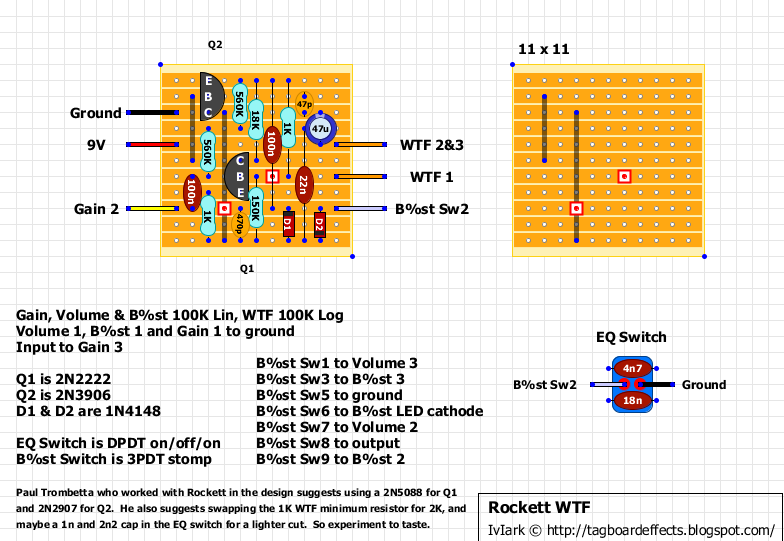

sur un tel schéma ( j'ai pris un simple )
Le stripboard est vu avec les composants de haut, les bandes de cuivres ( et les soudures ) sont donc sur la face du dessous. C'est sur cette face du dessous qu'il faut "cutter" les bandes de cuivres, donc quand tu retournes ta plaque, il faut bien penser à faire les trous comme si tu regardais dans un miroir
Donc sur le schéma ci dessus, le trou qu'on voit en 4ème colonne, 3ème ligne en partant du bas, quand tu retourne ta plaque (de la même façon qu'une page d'un livre), il faut le faire à la 8ème colonne, 3ème ligne du bas.
Voilà j'espère avoir été un peu plus claire !
( sinon ça me fera un post de plus pour rien à mon compteur )
sur un tel schéma ( j'ai pris un simple )
Le stripboard est vu avec les composants de haut, les bandes de cuivres ( et les soudures ) sont donc sur la face du dessous. C'est sur cette face du dessous qu'il faut "cutter" les bandes de cuivres, donc quand tu retournes ta plaque, il faut bien penser à faire les trous comme si tu regardais dans un miroir
Donc sur le schéma ci dessus, le trou qu'on voit en 4ème colonne, 3ème ligne en partant du bas, quand tu retourne ta plaque (de la même façon qu'une page d'un livre), il faut le faire à la 8ème colonne, 3ème ligne du bas.
Voilà j'espère avoir été un peu plus claire !
( sinon ça me fera un post de plus pour rien à mon compteur )
