Bon plan pour faire grossir son pedalboard sans faire souffrir son porte-feuilles (DIY inside)

  • 4 731 réponses
  • 200 participants
  • 453 812 vues
  • 297 followers
Sujet de la discussion Bon plan pour faire grossir son pedalboard sans faire souffrir son porte-feuilles (DIY inside)
Une TS pour 30€, ça vous intéresse?
une big muff pour 25€, aussi?
une fuzz pour 25€, aussi?
un chorus pour 30€, aussi?
...

et le tout "top qualité". :P:

non vous ne rêvez pas, c'est tout à fait possible, il n'y a pas d'arnaque:

on parle en fait de DIY (comprenez Do It Yourself)

c'est très intéressant niveau prix ( vous l'aurez compris ;) ) et pas forcément très difficile, particulièrement pour les overdrives et les fuzz qui sont des circuits assez simples.

I) le montage

même si avoir des compétences en électronique aide, ce n'est pas nécessaire, il suffit juste de connaître quelques bases:

-reconnaître un symbole sur un schéma
-savoir souder
-savoir éventuellement se servir d'un ohmmètre

de nombreux sites internet vous donnerons des conseils amplement suffisants

en voici un fait par un AFien qui très complet (presque trop)

une petite FAQ sur les question généralement posé par un débutant

vous trouverez un tutoriel sur la soudure ici

les symboles des composants ici

II) Où trouver les schémas?

rien de plus facile, le mot magique dans google est "schematic", accompagné le de "pedal" si vous voulez avoir une liste de schémas ou directement du nom de la pédale que vous voulez construire.

voici une liste assez complète de schémas

http://www.schematicheaven.com/effects.htm

III) Où trouver les composants?

vous pouvez aussi commander sur des site d'électronique généraliste

www.selectronic.fr

www.conrad.fr

www.gotronic.fr

www.electronique-diffusion.fr

mais vous aurez du mal à trouvez certains composants comme les footswitchs

il y a aussi des sites spécialisés comme:

https://www.musikding.de/index.php?language=en

www.tube-town.de

http://www.banzaieffects.com

http://www.generalguitargadgets.com/

en général ceux sont des sites étrangers et des petites structures donc parfois c'est un peu lent.

enfin si vous voulez vous faire une idée de telle ou telle pédale allez faire un tour ici, il y a plus de 500 samples de pédales

en résumé, vous pouvez faire de grosses économies pour pas beaucoup d'efforts, si vous avez quelques doutes au début, vous pouvez aussi monter les kits que proposent certains de ses sites.

si vous avez des projets, des réalisations à montrer, des conseils ou des questions, c'est ici.



:8)

feel no shame of what you are - https://fr.audiofanzine.com/combo-guitare/peavey/Bandit-112/petites-annonces/t.2,i.266277.html


Afficher le sujet de la discussion
3211
Citation de Balley :
On est demain :oops2:

:mdr:
T'es dur avec moi, là...!icon_facepalm.gif

Citation de Doc :
J'avais juste mis 2 potards, pi 3 trimpots pour les autres.

Depuis, j'en ai refait une juste pour l'effet "sirène", dans une toute petite boite avec seulement une sortie et pareil : 3 trims et que 2 pots (vol et stab, si je me souviens bien...)

"Et puis quoi, qu'importe la culture ? Quand il a écrit Hamlet, Molière avait-il lu Rostand ? Non."

3212
J'uis dur, j'uis dur mais y a toujours pas les photos, hein ?
:-D



Sinon ok pour dire que les Zvex en général ont bien trop de potards pour ce qu'on s'en sert (=du bruit) !

"Un accord, c'est bien,
deux accords, vous poussez un peu,
trois accords, c'est du Jazz" Lou Reed.

3213
J'pense qu'au final si t'avais qu'un seul potard à sortir ça serait le Stab pour pouvoir faire des bruits rigolos :-D

Chevalier du fer à souder...

3214
Salut

C'est la rentrée, je reprend le fer ...

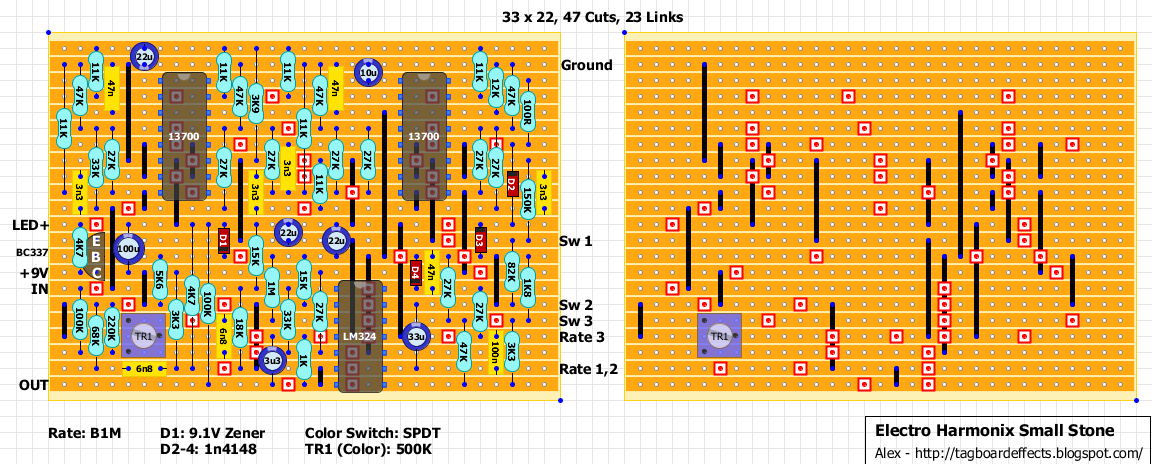

Je me lancerais bien sur une small tone

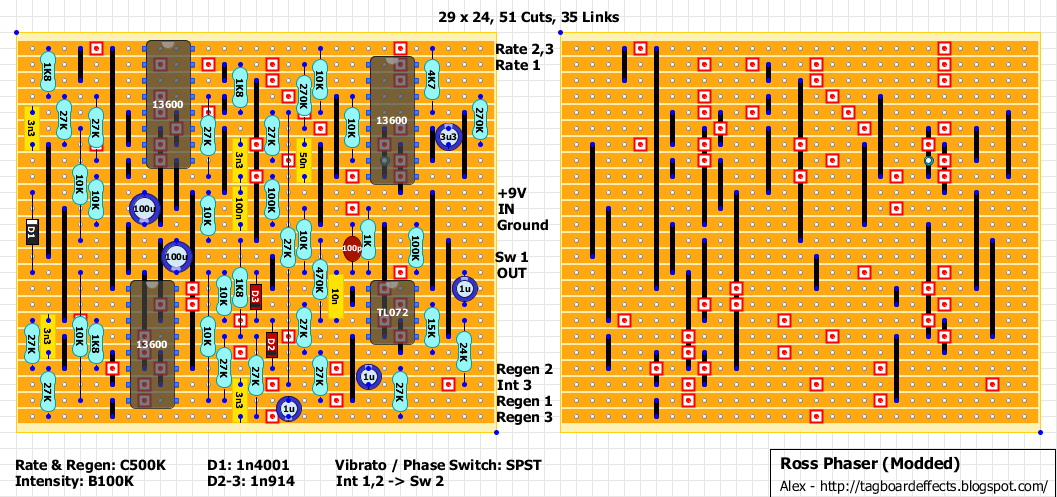

ou un ross phaser


Le ross fait vibrato dans sa version modded

Vous avez des avis ?

Sinon, c'est quoi le truc TR1 carré mauve en bas à gauche sur le small tone ?

rien

3215
Un trimpot, c'est comme un potard mais monté directement sur le circuit, tu le règles une fois puis t'y touches plus.

Pour la small stone, j'imagine qu'il faut le regler avec un minimum de matos , c'est à dire au moins un multimètre en mesurant le voltage à l'endroit adéquat du circuit, au mieux à l'oscilloscope.

Sur un tel montage je te conseil de bien lire les commentaires sur Tagboard FX, il y a souvent une foule d'infos utiles!

"Un accord, c'est bien,
deux accords, vous poussez un peu,
trois accords, c'est du Jazz" Lou Reed.

[ Dernière édition du message le 14/09/2016 à 10:19:39 ]

3216
https://www.banzaimusic.com/ACP-CA14-horizontal-500k.html

Genre ça ?

rien

3217
wep ça à l'air de coller !
après je sais pas si il y a plusieurs tailles ...

"Un accord, c'est bien,
deux accords, vous poussez un peu,
trois accords, c'est du Jazz" Lou Reed.

3218
Je pense que c'est celui, vu le nombre de bande cuivre à enjamber.

rien

3219
Oui, mais après si c'est galère à faire rentrer t'as toujours moyen de souder 3 bouts de câble entre le trimpot et le vero, c'est pas propre mais ça marchera pareil !

"Un accord, c'est bien,
deux accords, vous poussez un peu,
trois accords, c'est du Jazz" Lou Reed.

3220
Bon, comme on est demainicon_facepalm.gif, voilà :
Comme on peut le voir, j'y suis allé de bon coeur sur la défonce...! Y'a encore de la place !:-D
Ah, et c'est une plaque d'alu de 6mm d'épais, je me suis dit qu'il fallait au moins ça pour rééquilibrer la gratte après lui avoir mangé autant de bois !;)

"Et puis quoi, qu'importe la culture ? Quand il a écrit Hamlet, Molière avait-il lu Rostand ? Non."

[ Dernière édition du message le 14/09/2016 à 16:49:37 ]
