PTP = Point To Point
ça consiste à relier les composants les uns aux autres sans support d'aucune sorte (câblage en l'air), comme sur cette photo :
C'est assez courant dans les appareils très anciens (avant les années 60) comme les vieilles radios.
Par extension on appelle aussi PTP les constructions sur turret board ou eyelet board (planche à tourets / à œillets), très utilisées dans les amplis de guitare des années 60, comme sur cette photo de Marshall Plexi :
Contrairement au câblage en l'air, c'est à peu près aussi facile que de souder sur circuit imprimé (j'ai déjà fait un ampli comme ça, c'est bien pratique quand on passe son temps à changer des composants puisqu'il y a pas de risque de décollement des pistes contrairement à un circuit imprimé).

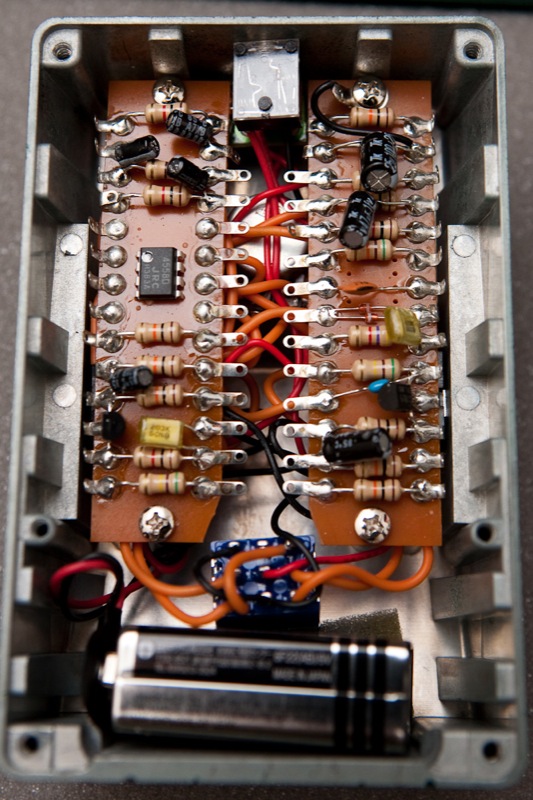

En rouge : il y a quoi derrière? car s'il y a un composant ou un câble, il est relié à rien. Vu la coupure juste à côté. Peut être as tu bidouillé une soudure de l'autre côté?
En vert : Radin!
En jaune : peut être des jonctions entre les bandes de cuivre, à vérifier.
Courage.
Yep! Un petit preamp fait maison presque entièrement à lampe. J'ai rajouté une section de clipping diode pour avoir plus de graou dans les palm mute. Fonctionne avec une alim de 18v. Pour la HT j'ai utilisé une alimentation de type à découpage qui permet de passer de 18V à 230V. Je pense encore modifier quelques trucs mais la base est là.
Soot_and_Stars
6049
Je poste, donc je suis
Membre depuis 18 ans
Shreddator
2844
Squatteur·euse d’AF
Membre depuis 18 ans
PTP = Point To Point
ça consiste à relier les composants les uns aux autres sans support d'aucune sorte (câblage en l'air), comme sur cette photo :
C'est assez courant dans les appareils très anciens (avant les années 60) comme les vieilles radios.
Par extension on appelle aussi PTP les constructions sur turret board ou eyelet board (planche à tourets / à œillets), très utilisées dans les amplis de guitare des années 60, comme sur cette photo de Marshall Plexi :
Contrairement au câblage en l'air, c'est à peu près aussi facile que de souder sur circuit imprimé (j'ai déjà fait un ampli comme ça, c'est bien pratique quand on passe son temps à changer des composants puisqu'il y a pas de risque de décollement des pistes contrairement à un circuit imprimé).
Soot_and_Stars
6049
Je poste, donc je suis
Membre depuis 18 ans
Ah ouai !
Shreddator
2844
Squatteur·euse d’AF
Membre depuis 18 ans
jimiric90
915
Posteur·euse AFfolé·e
Membre depuis 19 ans
D'ailleurs voici les entrailles de la TS808HW.... Facile à modifier sans faire de dégât
LeXall
316
Posteur·euse AFfamé·e
Membre depuis 22 ans
Citation :
oui bon je sais ce que vous allez dire
n'empêche que ça doit être ça le pb : en bas à droite, le cuivre a disparu sur 2 -3 oeillets
En rouge : il y a quoi derrière? car s'il y a un composant ou un câble, il est relié à rien. Vu la coupure juste à côté. Peut être as tu bidouillé une soudure de l'autre côté?
En vert : Radin!
En jaune : peut être des jonctions entre les bandes de cuivre, à vérifier.
Courage.
Polaroil
13214
Drogué·e à l’AFéine
Membre depuis 16 ans
Merci
Pas eu le temps de m’y repencher, mais je vous tiens au COURANT
Pas eu le temps de m’y repencher, mais je vous tiens au COURANT
"And in the end, the love you take is equal to the love you make"
kosmix
46337
Ma vie est un thread...
Membre depuis 19 ans
LeXall
316
Posteur·euse AFfamé·e
Membre depuis 22 ans
Yep! Un petit preamp fait maison presque entièrement à lampe. J'ai rajouté une section de clipping diode pour avoir plus de graou dans les palm mute. Fonctionne avec une alim de 18v. Pour la HT j'ai utilisé une alimentation de type à découpage qui permet de passer de 18V à 230V. Je pense encore modifier quelques trucs mais la base est là.
props
5783
Je poste, donc je suis
Membre depuis 17 ans
Pas de photo de l'intérieur, pas de +1
