Modifier une pédale (inconnue) : comprendre son fonctionnement ?

Badaboubs

180

Posteur·euse AFfiné·e

Membre depuis 10 ans

Sujet de la discussion Posté le 04/06/2016 à 15:53:24

Tout est dans le titre, après un peu de patiente j'ai réussi à modifier mes pédales à l'aide de tutos et de forums. Mais je me demandais comment modifier une pédale et arriver au son voulu, plus de basse, plus de crunch ou autre sans l'aide de personne sur une pédale peu connu.
En gros j'aimerai savoir comment modifier une pédale seulement à l'aide d'un plan du circuit.
(si c'est possible bien entendu.

Ptipois

1411

AFicionado·a

Membre depuis 10 ans

2 Posté le 04/06/2016 à 20:24:21

Hey !

Bon là c'est un peu plus compliqué. Déjà pour les pédales tout numérique, je pense fort que c'est impossible :-D

Et pour les pédales analogiques, si on prend des circuits assez simples (et encore, c'est pas si simple que ça), il va te falloir des notions d'électroniques pour comprendre un peu ce qu'il s'y passe.
Un plan du circuit imprimé ne va pas t'aider, il te faut un schéma électrique. De là tu peux découper les parties du montage, par exemple en repérant des amplis op, des transistors... qui réalisent des fonctions : filtre, amplification, saturation, addition...

Mais ça devient tout de suite plus compliqué.

0

Chevalier du fer à souder...

Doc Plus

36477

Administrateur·trice du site

Membre depuis 22 ans

3 Posté le 04/06/2016 à 20:41:56

Tu as ce site qui explique plusieurs circuits: https://www.electrosmash.com/tube-screamer-analysis

0

Avertissement: ce message peut contenir des arachides.

Badaboubs

180

Posteur·euse AFfiné·e

Membre depuis 10 ans

4 Posté le 10/06/2016 à 00:47:13

Je vois que c'est un peu compliqué... En fait la pédale que je veux modifier c'est un clone de l'Univox Superfuzz, une Guyatone Tz2, peu répandue sur le marché :8O:

C'est une pédale très criarde et j'aimerai baisser les aigus ou augmenter les médiums. Etant une clone de la Superfuzz elle doit reposer sur les même composants principales (ou je dis une bétise) dont voici le schéma :

https://images.google.fr/imgres?imgurl=http://i76.photobucket.com/albums/j6/IvIark_2006/Layouts/Schematics/UnivoxSuperfuzz.gif&imgrefurl=http://tagboardeffects.blogspot.com/2012/01/univox-super-fuzz.html&h=706&w=2313&tbnid=VNjtriHQOb6gGM:&tbnh=90&tbnw=295&docid=LYrwB8BZzgLS1M&client=firefox-b&usg=__RFLsvTXzDzom9leRuXb9dNko6Hg=&sa=X&ved=0ahUKEwjekd-RgpzNAhXG5xoKHcXxC8kQ9QEIHjAA

Avis au connaisseurs en électronique, quelqu'un saurait repérer quels composants je dois changer pour arriver au son voulu ? :o:

0

[ Dernière édition du message le 10/06/2016 à 00:48:22 ]

Ptipois

1411

AFicionado·a

Membre depuis 10 ans

5 Posté le 10/06/2016 à 00:57:08

Je bidouillerai bien le condensateur de 10µF au dessus de "Balance 15K".

0

Chevalier du fer à souder...

Badaboubs

180

Posteur·euse AFfiné·e

Membre depuis 10 ans

6 Posté le 10/06/2016 à 01:10:58

C'est noté ! Et je devrais baisser/augmenter sa valeur ou changer carrément de type de composant ?

0

Ptipois

1411

AFicionado·a

Membre depuis 10 ans

7 Posté le 10/06/2016 à 11:36:15

Ah non tu changes pas de composants hein, tu laisses un condo :-D

Finalement en regardant un peu mieux le circuit j'ai trouvé un truc plus intéressant.

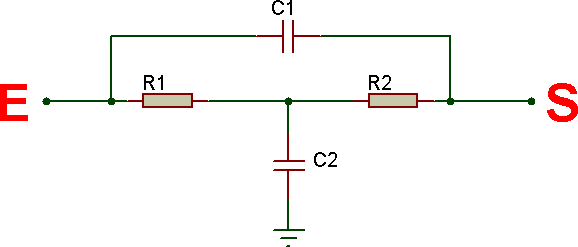

Là où y'a le switch Tone, tu peux choisir entre deux circuits : un qui est un bête pont de résistances, et un qui est un coupe bande :

Si tu trafiques un peu le coupe bande, tu pourras mieux choisir l'égalisation que tu veux. Cibles ces composants et essaie de les remplacer par des résistances ou des condos un peu différents.
Après si te creuser un peu la tête et le faire par calcul, le site où j'ai pris l'image, à savoir celui-ci, donne les fonctions de transfert. Tu peux en déduire les diagrammes de bode pour avoir une petite idée de ce que tu dois modifier : bode generator online !

Bon courage dans ta mod ! :bravo:

0

Chevalier du fer à souder...

[ Dernière édition du message le 10/06/2016 à 11:41:02 ]

props

5876

Je poste, donc je suis

Membre depuis 18 ans

8 Posté le 17/06/2016 à 11:36:51

+1 avec ptipois !!!

Tu peux également jouer sur les condos d'entrée et de sortie du circuit (les deux 10uF à chaque extrémité du circuit en liaison avec le IN et le OUT), en montant leur valeur (par exemple à 22, 33 ou 47 uF) tu vas diminuer les aigus au profit des basses. Ca va te modifier l'EQ globale, pas le rendu de la partie fuzz en tant que tel. Ca permettrait de rééquilibrer le son sans toucher au caractère de la fuzz.

0

Badaboubs

180

Posteur·euse AFfiné·e

Membre depuis 10 ans

9 Posté le 17/06/2016 à 23:22:03

Super ! Ça m'avance beaucoup, je me demande bien comment vous pouvez déterminer tout ça rien qu'à la vue d'un schema ! Je m'occuperai de la modification après le bac, et oui encore 3 jours de galères et à moi le fer à souder ! Comme je veux pas faire d'erreur (la guyatone est assez rare) et que c'est une copie, mais que le circuit est pas identique identique, il y aurait moyen que vous m'indiquiez sur une photo que je vous fournirai bientôt lemplacement des condos à changer ? (À moins qu'il n'y en est que deux seuls sur l'ensemble du circuit)
Mais merci beaucoup !! :bravo:

0

Ptipois

1411

AFicionado·a

Membre depuis 10 ans

10 Posté le 18/06/2016 à 00:32:10

Citation de Badaboubs :

Je me demande bien comment vous pouvez déterminer tout ça rien qu'à la vue d'un schema !

Perso j'ai fait prépa, ben j'en ai bouffé des filtres électroniques

Okay on verra ça, mais c'est mieux si t'arrives à trouver par toi même

En général, le circuit a pas grand chose à voir avec le schéma, puisque tout est optimisé pour éviter que les pistes se croisent ou pour faire en sorte que tel ou tel composant soit placé à tel endroit précis de la carte. Il faudra partir de points stratégiques (genre l'entrée ou la sortie), ou repérer un composant particulier, et après faut suivre les pistes pour démêler un peu le sac de noeud :-D

Bon courage pour le bac et tiens nous au courant !

0

Chevalier du fer à souder...

Badaboubs

180

Posteur·euse AFfiné·e

Membre depuis 10 ans

11 Posté le 05/07/2016 à 14:47:27

Bon pour le bac c'est fait ! :mdr:

Maintenant à moi le fer à souder et les soudures à n'en plus finir héhé :aime:

J'avais cependant une question, je joue sur ma Superfuzz Like en mettant tout le potard de tone vers 2 ou 3 et celui de la guitare à le plus bas possible donc la pédale est utilisable seule, je peux pas l'utiliser pendant un morceau en switchant de pédale car le réglage ampli est vraiment lourd...

Ce serait pas mieux de placer une pédale equalizer devant celle-ci pour pouvoir gérer plus facilement à souhait en boostant les médiums/basses et en baissant les aigus ?

Musicalement

0

Badaboubs

180

Posteur·euse AFfiné·e

Membre depuis 10 ans

12 Posté le 06/07/2016 à 21:30:59

Personne ? :bravo:

0

Ptipois

1411

AFicionado·a

Membre depuis 10 ans

13 Posté le 07/07/2016 à 19:39:44

Oui, une pédale equalizer peut faire le taf. Mais après t'avais l'air parti dans des mods et tout, c'est quand même plus rigolo :-D

0

Chevalier du fer à souder...

Badaboubs

180

Posteur·euse AFfiné·e

Membre depuis 10 ans

14 Posté le 08/07/2016 à 19:40:01

j'ai ouvert la pédalé ! bah dis donc c'est serré la dedans... impossible de mettre la main sur ce que tu m'indiques

j'ai pris des photos je les postes dans un autre message

0

Ptipois

1411

AFicionado·a

Membre depuis 10 ans

15 Posté le 08/07/2016 à 19:56:56

Ah ben ça

Bon courage !

0

Chevalier du fer à souder...

Badaboubs

180

Posteur·euse AFfiné·e

Membre depuis 10 ans

16 Posté le 08/07/2016 à 20:18:24

https://www.flickr.com/photos/138612253@N02/albums/72157670702307286

voici différentes prises de vue du circuit de la pédale...
je sais pas si ça servira à grand chose mais si tu arrives à y apercevoir le coupe bande, fais moi signe

j'ai trouvé R1 et C1 dans le circuit, mais je doute que ça corresponde avec le circuit de la "vrai" supefuzz..

0

Ptipois

1411

AFicionado·a

Membre depuis 10 ans

17 Posté le 09/07/2016 à 20:00:29

C'est pas comme ça que ça marche aussi, faut réfléchir un peu :-D

Repère toi à un truc "rare" sur le circuit, assez proche de ce que tu cherches. Ici le tone switch fera l'affaire. Tu regardes où les fils sont soudés, et tu suis les pistes en cherchant les composants que tu cherches.
