Réparer les The Box PA 110 A

  • 16 réponses
  • 3 participants
  • 957 vues
  • 3 followers
Réparer les The Box PA 110 A
#1
Bonjour,
Suite au récent avis publié j'ai la solution pour réparer ces enceintes amplifiées.
J'ai déjà effectué 2 fois la réparation.
Pour se faire il faut remplacer l'ampli (LM3886) sur la photo ci dessous, il y en a 2 par enceinte.
Un pour le grave et un pour l'aigu.
Le remplacement demande de savoir dessouder avec une tresse ou une pompe pour ensuite remplacer
et souder le composant en oubliant pas de remettre de la pâte thermique.
J'ai commandé les composants en Angleterre sur Ebay si ma mémoire est bonne environ 16 euros.
Ne pas hésiter à en commander plusieurs.
Pour les Tweeters voir chez Thomann.


Ces enceintes sont fragiles, il faut impérativement les mettre sur OFF, (baisser son volume ne suffit pas),
si il y a des manipulations à faire comme brancher et débrancher des câbles ou allumer et éteindre
des machines branchées sur une console etc...
Ces enceintes ont aussi des problèmes de soudures sèches. Si vous voyez le voyant clip s'allumer sans aucun son,
voir du coté des connecteurs plats.
Bon courage.
Signaler
#2
Merci beaucoup d’avoir pris le temps de poster ce message 🎸☘️
Signaler
#3
Est-ce qu’il s’agit bien de ce composant ? https://www.reichelt.com/fr/fr/shop/produit/amplificateur_de_puissance_audio_68_w_1_canal_20_-_84_v_to-2-68601
Signaler
#4
Bonjour,
J'ai regardé le datasheet du LM3886TF et LM3886T ils sont identiques techniquement.
Par contre le problème est que le TF a un corps en plastique isolé et le T a l'arrière du corps
en métal donc pas isolé.
Comme il n'est pas isolé il va y avoir un court circuit au contact du radiateur.
Je ne pense pas qu'il soit possible même avec un Pad thermique en silicone de l'isoler car
il restera le problème de la vis qui maintient le composant sur le radiateur.
A mon avis il faut trouver un TF impérativement.
Signaler
#5
Tu as de la chance le TF est aussi vendu et en stock sur le même site.
https://www.reichelt.com/fr/fr/shop/produit/amplificateur_de_puissance_audio_68_w_1_canal_20_-_84_v_to-2-68602
Signaler
  • J’aime
1 réaction
#6
Merci vraiment pour tes réponses.
Je vais commencer le démontage et voir si la pièce n’est pas trop difficile à retirer. J’étais prêt à m’en débarrasser (je les ai depuis 10ans), mais le groupe les utilise en retour de scène 5 à 6 fois par an, et je trouvais dommage de m’en séparer…je te tiens au courant.
Encore merci 🎸☘️
Signaler
#7
Bonjour Mk,
J’ai démonté assez facilement le module d’amplificateur et trouvé les 2 modules LM3886TF. C’est celui de droite sur la photo qui correspond aux aigus, vu que le câble bleu par au tweeter et le rouge au boomer ?
Signaler
#8
Bonsoir Watt,
C'est bien ça, l'ampli à droite coté fil bleu est bien celui de l'aigu.
Fais bien attention quand tu vas dessouder qu'il ne reste plus d'étain entre les pâtes et les pastilles pour ne pas les arracher.
Il faut être délicat.
Avant de ressouder nettoie les pastilles avec de l'acétone, place le composant dans son emplacement et serre le légèrement
sur le radiateur avec de la pâte thermique.
Comme ça il sera bien positionné et en plus ça évitera qu'il chauffe trop.
Ensuite si tu as un multimètre mesure le voltage aux fils de l'aigu, il doit être faible.
Bon courage tu devrais t'en sortir...

Signaler
#9
Merci encore, je vais y aller doucement,
J’ai pu démonter la platine et accédé aux modules. Maintenant que tu me confirmes que c’est bien celui de gauche, je vais le dessouder demain…
Merci encore d’avoir pris le temp de m’apporter ces infos et ces conseils, c’est une première pour moi…
Signaler
#10

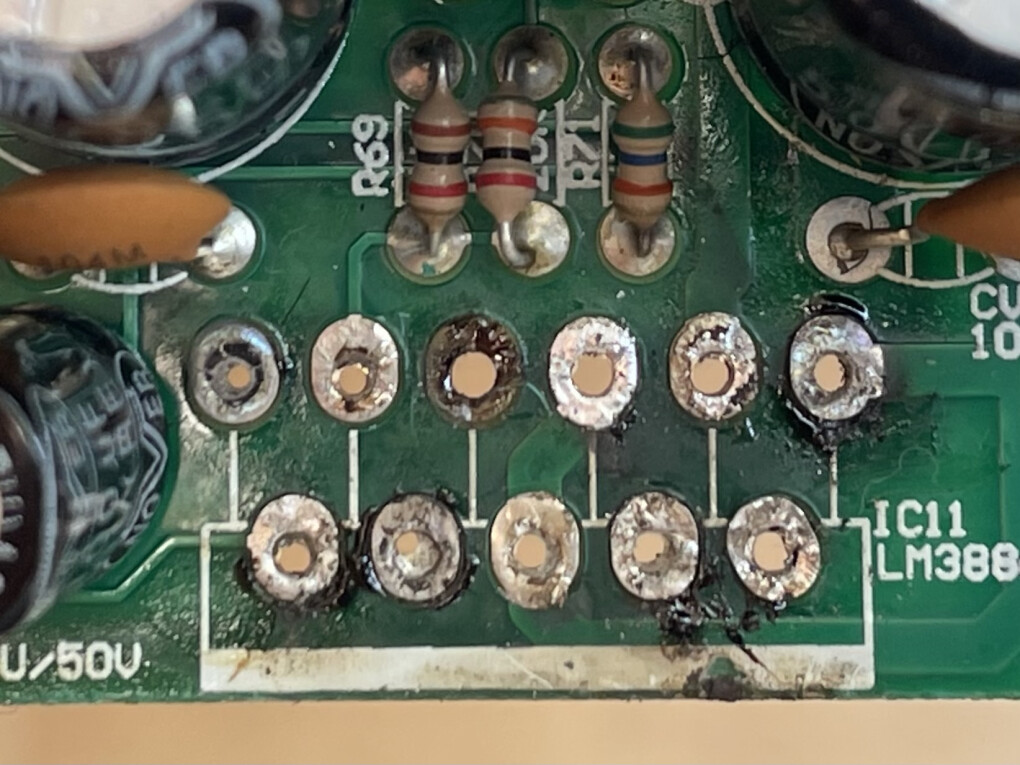

Bon je pense que j’ai pas la moyenne en CAP de désoudage…ça donne ça…je pense que j’ai trop chauffé…après n’y arrivant pas j’ai coupé les tiges du composant et c’était plus simple de les retirer une à une…j’ai quelques pastilles d’arrachées et une ligne du circuit légèrement décollée, mais peut-être resoudable ?
Signaler
#11
Bon ça semble pas terrible, le mieux est de passer de l'acétone délicatement
avec un pinceau sur les pastilles pour voir ce qu'il en reste .
Ça a bien chauffé, est ce que tu as une pompe à dessouder?
Couper les pattes était une bonne option.
Après un nettoyage à l'acétone tu en sauras plus, pour l'instant rien ne me semble perdu.
Il faut aussi nettoyer régulièrement la pointe du fer à souder au minimum avec une brosse métallique
ou du papier de verre. La conduction de la chaleur sera meilleure.
Pour bien dessouder tu peux rajouter un peu d'étain pour ensuite l'enlever plus facilement avec la pompe.
Sur Youtube il y a des tutos qui te montre comment faire.
Courage...
Signaler
#12
Bonjour MK,
Oui j’ai une pompe à dessouder mais je n’arrivais pas à aspirer la soudure de l’autre côté du circuit…bon maintenant que j’ai fait ce premier démontage je pense que ce sera plus simple pour les 2 autres, en coupant les pattes. Le circuit est imprimé sur 2 faces il y a des pastilles qui ont sautés du côté où il n’y a pas de circuit, ça peut fonctionner sans pastille dans ce cas ?
Oui je suis allé sur YouTube pour voir qu’en ajoutant de la soudure ça améliorait. Je vais aussi acheter une bonne soudure, j’ai vu que ça pouvait jouer dans la qualité de la soudure…Merci pour cette échange.
Signaler
#13
Bonjour,
Effectivement il faudra souder sur les pastilles restantes.
Par contre je pense qu'il faudra faire un pontage (voir la photo) car c'est bien abimé.
Si tu as un vieux jack récupère un des fils.
Pour la soudure prends la plus fine possible pour avoir à chauffer le moins possible, les amplis sont fragiles.
Si tu dois souder sans remonter tout de suite le composant sur le radiateur pense bien qu'à la fin il doit être
aligné avec le trou de la vis de maintient.
Ne pas oublier que plus ça sera exempt de saleté, résidus de résine, gras ,brulures, plus la soudure sera facile à réaliser.
Nettoyez régulièrement la pane du fer à souder avec une brosse métallique ou du papier de verre même
quand il est chaud.

Signaler
#14
Bonjour Mk.Ultra,
C’est génial, j’avais mis de côté le chantier devant la tâche qui s’annonçait laborieuse, et puis on s’y ai mis à 2 avec l’autre guitariste et on a réparer les trois enceintes 😀.
La première aussi, on a vérifié la continuité électrique et on n’a pas eu besoin de faire le pontage…
On a mis 5 heures à 2, démontage soudure et remontage pour les 3. Tu finis par t’y prendre de mieux en mieux au fur et à mesure.
Merci beaucoup, c’était une première et c’est plaisant de valoriser cette enceinte qui était destinée à être mise au rebut. J’espère que ça va tenir, on a bien appliqué la pâte thermique, et bien serré le composant en contact avec le radiateur. Je mettrai quelques photos à la suite…
Musicalement
Daniel Watt
Signaler
#15
Hello Mk.ultra,watt,
J'ai 4 copies E.nergy 10EP200PWD, copie de cette PA110, et l'un avait ce problème d'ampli.
J'ai suivi la marche à suivre (changement diaph tweeter et ampli) et ça a également focntionné pour moi.
Je tenais donc à vous remercier ;)
Pensez vous que le remplacement de l'ampli est-il nécessaire en avance?
Merci!!
Signaler
#16
Bonjour,
Merci pour vos retours ça fait plaisir de voir que vos enceintes reprennent vie et qu'elles vont encore servir.
Changer les amplis AOP préventivement ne servira pas à grand chose si j'ai bien compris la question.
Bonne continuation...
Signaler
#17
oui, c'était effectivement la question, Merci! J'ai acheté préventivement 3 Amplis AOP au cas où ;)
Signaler
