Sujet Installer un piezo et un micro de guitare électrique dans une folk : un sélecteur possible ?

25 réponses
2 participants
842 vues
4 followers

NiKtUs

154

Posteur·euse AFfiné·e

Membre depuis 19 ans

Sujet de la discussion Posté le 27/01/2024 à 18:58:26

Hello !
Alors voilà, je vais installer un piezo avec son petit préamp dans une guitare foilk. Ca, je sais faire
Je vais aussi installer un micro de guitare électrique (un micro neck qui vient d'une telecaster) dans la rosace et je vais cabler le potard de volume, le tone, ça, je sais faire aussi.
J'avais prévu initialement de faire deux sorties jack distinctes.
Mais comme l'idée est de mélanger les deux sources, je me demande si je ne peux pas mettre un mini switch 3 positions ON/ON/ON juste avant le jack de sortie, et si oui...je n'ai pas la moindre idée de comment je cable les 6 pattes...
Le volume et tone du micro magnétique seront gérés par les potards, le volume et tone du piezo par le préamp, donc deux circuit indépendant et je veux garder ça...c'est juste avant la sortie que j'aimerais pouvoir les mélanger.
Voilà...si vous avez des idées....
Merci beaucoup !

Afficher le sujet de la discussion

NiKtUs

154

Posteur·euse AFfiné·e

Membre depuis 19 ans

11 Posté le 08/02/2024 à 12:27:16

Ah je vois ce que tu veux dire...
Je vérifie.
Merci de ta patience !

NiKtUs

154

Posteur·euse AFfiné·e

Membre depuis 19 ans

12 Posté le 08/02/2024 à 15:58:20

Alor là c'est étrange....
Bon visiblement, j'avais effectivement inversé le négatif du preamp et le principal .
Mais maintenant : sélecteur a gauche, j'ai le magnétique, sélecteur milieu, j'ai les deux, sélecteur à droite, j'ai plus rien du tout.
J'ai inversé droite et gauche pour voir si c'était pas mon sélecteur qui deconnait. Eh beh ça fait pareil : magnétique seul ok, les deux OK, mais le piezo seul...rien.

damorg

4271

Squatteur·euse d’AF

Membre depuis 6 ans

13 Posté le 08/02/2024 à 20:20:16

A mon avis,
mais bon, je peux me tromper.
Y'a un problème de masse sur la sortie preamp,
position 1 magnétique seul
position 2 milieu magnétique + piezo (preamp à la masse grâce au magnétique)
position 3 pas de piezo (pas de masse sur preamp)

Pour confirmer, fais un test continuité masse preamp > jack, switch sur position 3 et pareil sur position milieu

et dis nous ce que tu constates

[ Dernière édition du message le 08/02/2024 à 21:40:03 ]

NiKtUs

154

Posteur·euse AFfiné·e

Membre depuis 19 ans

14 Posté le 09/02/2024 à 08:46:15

Un test de continuité c’est bien au multimètre position ohmmètres avec une aiguille sur la masse preamp et une aiguille sur la masse jack ?

NiKtUs

154

Posteur·euse AFfiné·e

Membre depuis 19 ans

15 Posté le 09/02/2024 à 10:40:36

Et attends....je crois que j'ai fait des conneries : quand sur ton schéma tu mets "grnd" ( masse), c'est relié à quoi concrètement ? Physiquement je veux dire...La masse du preamp, du sélecteur ? des potards ?...

damorg

4271

Squatteur·euse d’AF

Membre depuis 6 ans

16 Posté le 09/02/2024 à 13:14:53

Citation de NiKtUs :

Un test de continuité c’est bien au multimètre position ohmmètres avec une aiguille sur la masse preamp et une aiguille sur la masse jack ?

Toutafé

Citation de NiKtUs :

Et attends....je crois que j'ai fait des conneries : quand sur ton schéma tu mets "grnd" ( masse), c'est relié à quoi concrètement ? Physiquement je veux dire...La masse du preamp, du sélecteur ? des potards ?...

Le ground, c'est la terre ou masse
sur une guitare électrique, la masse du sélecteur +potards+micros et pas que...sont reliées directement ou indirectement à la patte masse du jack.
Toi, tu as en plus la masse du preamp à relier à cette patte.

Si tu as des potards, tu peux relier toutes les masses des éléments ensembles au capot d'un de ces potards,
je crois que ça s'appelle masse en araignée, et tu relies cet amalgame à la patte masse du jack

ton sélecteur mini switch on-on-on n'a pas besoin d'être raccordé à la masse, les autres éléments oui

NiKtUs

154

Posteur·euse AFfiné·e

Membre depuis 19 ans

17 Posté le 09/02/2024 à 13:21:27

Haha !!! Ca me passionne ce montage ! J'apprends plein de trucs ! Jusque là, je suivais bêtement des schéma de câblage, et j'en ai fait plein crois moi...
Merci à toi en tout cas !
J'attends toujours tes réponses avec impatience, c'est cool !
Allez hop, je fais chauffer le fer !

NiKtUs

154

Posteur·euse AFfiné·e

Membre depuis 19 ans

18 Posté le 09/02/2024 à 14:15:54

Bon....J'ai revu mes masses.
En reliant la masse du préamp à celle du jack, ça marche !
En revanche, le magnétique ne marche plus. Quand je retire la masse du préamp du jack, le magnétique fonctionne à nouveau.
J'ai accessoirement un buzz des enfer sur le magnétique.
Je sens que c'est une histoire de chemin de masse...

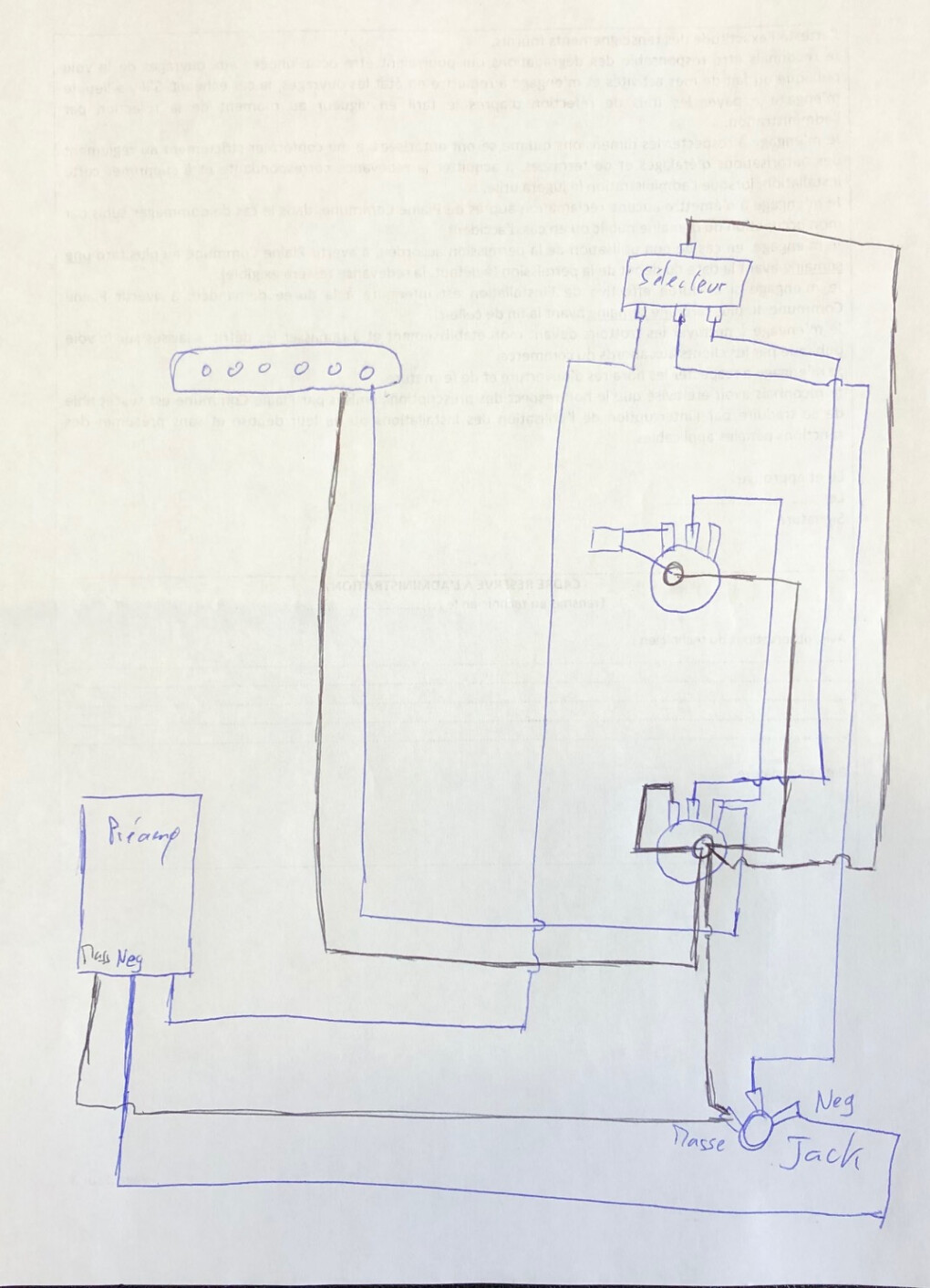

Voilà comment c'est câblé sur le dessin (désolé, c'est un peu cracra..)
Qu'est-ce qui ne va pas ?
