Branchement électronique

Toxicpower

7

Nouvel·le AFfilié·e

Membre depuis 15 ans

Sujet de la discussion Posté le 05/06/2010 à 17:47:51

bonjours à tous je poste ce sujet car je viens de refaire les branchements électrique de ma guitare car ils étaient mal fais(les branchement merder) et ça zonait! Maintenant que c'est refait ça ne merde plus mais ca mais continue à zoner donc je ne sais pas comment faire pour regler ce probleme donc je viens vous demandez de l'aide
je précise que c'est moi qui a fabriqué ma guitare....
Merci d'avance
ps:je m'excuse par avance si je poste pas dans la bonne partie...

Anonyme

2 Posté le 05/06/2010 à 17:50:36

Ca veut dire quoi "zoner"?

0

Toxicpower

7

Nouvel·le AFfilié·e

Membre depuis 15 ans

3 Posté le 05/06/2010 à 18:13:28

comment expliquer euh... on va dire que j'ai un bruit qui dure tout le tempts quand ma gratte est branché

0

Toxicpower

7

Nouvel·le AFfilié·e

Membre depuis 15 ans

4 Posté le 05/06/2010 à 20:16:22

help please

0

Anonyme

5 Posté le 05/06/2010 à 22:01:53

tes cordes sont reliées à la masse?

0

Toxicpower

7

Nouvel·le AFfilié·e

Membre depuis 15 ans

6 Posté le 05/06/2010 à 23:06:19

a priorie non car je ne vois pas comment faire ca

0

Anonyme

7 Posté le 05/06/2010 à 23:35:56

En reliant le chevalet (ou le cordier, ou le vibrato) à la masse, par en fil entre une vis du chevalet/cordier/vibrato et la cavité de l'électronique, soudé sur un potard (comme tous les potards sont reliés à la masse).

Si tu as une guitare achetée, tu y trouveras normalement ce fil dans la cavité de l'électronique, sortant du bois.

Par exemple, sur ce schéma, tu vois un fil qui s'appelle "ground wire from bridge"

http://www.seymourduncan.com/images/support/schematics/2h_2v_1t_3w.jpg

En vrai, ca donne ça :
Un fil qui va depuis la vis du chevalet :

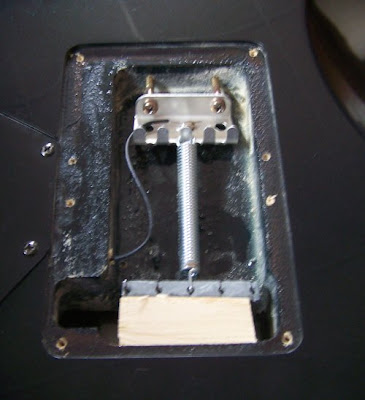

ou d'un vibrato (ici, au niveau des ressorts) :

et qui va dans la cavité de l'électronique, comme sur le schéma...

Cordier, cordes, chevalet et mécaniques sont de cette façon reliés à la masse, toutes ces pièces étant métalliques et en contact.

Si tu nous donne la config guitare home made je te trouverais le schéma correspondant...

0

[ Dernière édition du message le 06/06/2010 à 00:30:38 ]

Toxicpower

7

Nouvel·le AFfilié·e

Membre depuis 15 ans

8 Posté le 06/06/2010 à 18:13:16

merci beaucoup
ba non la guitare je ne l'ai pas acheté je me la suis fabriqué =)
Donc pour relier la masse il me faudrait quoi comme cable un cable normal suffit?

0

Anonyme

9 Posté le 06/06/2010 à 18:52:51

oui, un bête fil suffit. Faut juste qu'il y ai un bon contact.

J'ai bien compris que tu avais fait la guitare toi même, je signalais juste que si tu possédais une autre guitare que tu aurais achetée, tu y trouverais ce fil entre la cavité de l'électronique et le bloc chevalet/cordier.

0

[ Dernière édition du message le 06/06/2010 à 18:53:26 ]

Toxicpower

7

Nouvel·le AFfilié·e

Membre depuis 15 ans

10 Posté le 06/06/2010 à 20:40:13

ah autant pour moi! mais non je n'est pas de 2eme guitare! mais si tu sais ce qu'il me faudrait comme cable je suis preneur

0

Anonyme

11 Posté le 06/06/2010 à 22:47:49

n'importe quel bout de fil qui traine fera l'affaire.

0

Toxicpower

7

Nouvel·le AFfilié·e

Membre depuis 15 ans

12 Posté le 08/06/2010 à 21:24:13

merci beaucoup a toi

je test ça des que j'ai le temps

0

Anonyme

13 Posté le 08/06/2010 à 21:29:17

De rien...

Tu peux déjà tester avec un bout de fil sans faire de soudure. Tu met un extrémité d'un bout de fil sur le chevalet (coince le quelque part sans faire de dégat) et tu coince l'autre extrémité au niveau du jack (sur la bague, y a moyen de coincé le fil)... Si ca élimine ton problème, c'est que t'as trouvé... et tu fais un montage propre.

De toute façon, faut relier les cordes à la masse d'une gratte... Sinon, y a plein de parasites

0
