12 réponses
4 participants
1 483 vues
4 followers

Danguit

3348

Squatteur·euse d’AF

Membre depuis 19 ans

Sujet de la discussion Posté le 23/11/2011 à 16:24:59

Bonjour,
Quand on possède deux guitares à accès synthé (acier et nylon), ainsi que VG-99 et GR-55, on s’aperçoit vite qu’il serait utile de pouvoir commuter rapidement ce petit monde, même si l’on n’est pas sur scène.
Je n’ai pas trouvé sur étagère de matériel répondant directement à mon besoin, et ceux disponibles (US-20, SW41 et autres) amènent à une facture que je trouve un peu salée pour ce qu’il y a dedans. J’ai donc décidé de me relancer dans les montages électroniques après une très longue interruption, en essayant de faire au plus simple un boîtier insérable dans un rack (tiroir 1U).
Le boîtier est percé, l’implantation du circuit et l’interconnexion sont dessinés, mais pour l’instant je n’arrive pas à me décider à me lancer dans le câblage (pour un premier essai, je n’ai pas osé faire de CI) et j’hésite encore entre position verticale et horizontale pour le circuit (à trous).
J’ouvre donc ce sujet avant la finalisation du projet pour me motiver à prendre le fer à souder (et la loupe). Et si quelqu’un a un retour d’expérience ou veut des renseignements…
image.php

Passer pour un idiot aux yeux d'un imbécile est une volupté de fin gourmet. (G. Courteline)

Rémy M. (chimimic)

14257

Modérateur·trice thématique

Membre depuis 22 ans

2 Posté le 23/11/2011 à 21:13:32

Bien joli commutateur multi-galettes que voilà...
Tu es sûr de ne pas vouloir commuter plus d'instruments ?
Bon courage pour la suite ;-)

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

Danguit

3348

Squatteur·euse d’AF

Membre depuis 19 ans

3 Posté le 23/11/2011 à 22:10:42

Citation :

Bien joli commutateur multi-galettes que voilà...

Comme je ne trouvais pas ce que je voulais, j'ai fini par acheter un boîtier commutateur d'imprimante en Sub-D 25pts, et après avoir dessoudé les 75 fils...

Passer pour un idiot aux yeux d'un imbécile est une volupté de fin gourmet. (G. Courteline)

domguitar

175

Posteur·euse AFfiné·e

Membre depuis 19 ans

4 Posté le 29/11/2011 à 00:37:38

bravo pour le courage...

je me demandais si on ne pouvais pas utiliser directement des commutateurs péritels : avec un câble 13 broches/péritel.
Il sembel que le GKswitch de notre ami Klaus embarque un peu plus d'électronique que ce que je vois sur la photo.

Tout se petit monde est très sensible à la ronflette. Surtout avec deux appareils gérant l'audio comme le VG et le GR55...

J'espère de tout coeur que ça roulera.

Danguit

3348

Squatteur·euse d’AF

Membre depuis 19 ans

5 Posté le 01/12/2011 à 16:45:05

Une petite photo pour montrer que le projet avance, bien que lentement.
Prochaine étape, câblage du commutateur ; et je constate que je me serais simplifié la vie en utilisant le câble restant du GKC-5 pour les DIN13br : plus souple et mêmes couleurs...mais il est un peu tard !
Edit : nouvelle photo
image.php

Passer pour un idiot aux yeux d'un imbécile est une volupté de fin gourmet. (G. Courteline)

[ Dernière édition du message le 03/12/2011 à 18:16:02 ]

Danguit

3348

Squatteur·euse d’AF

Membre depuis 19 ans

6 Posté le 06/12/2011 à 17:17:13

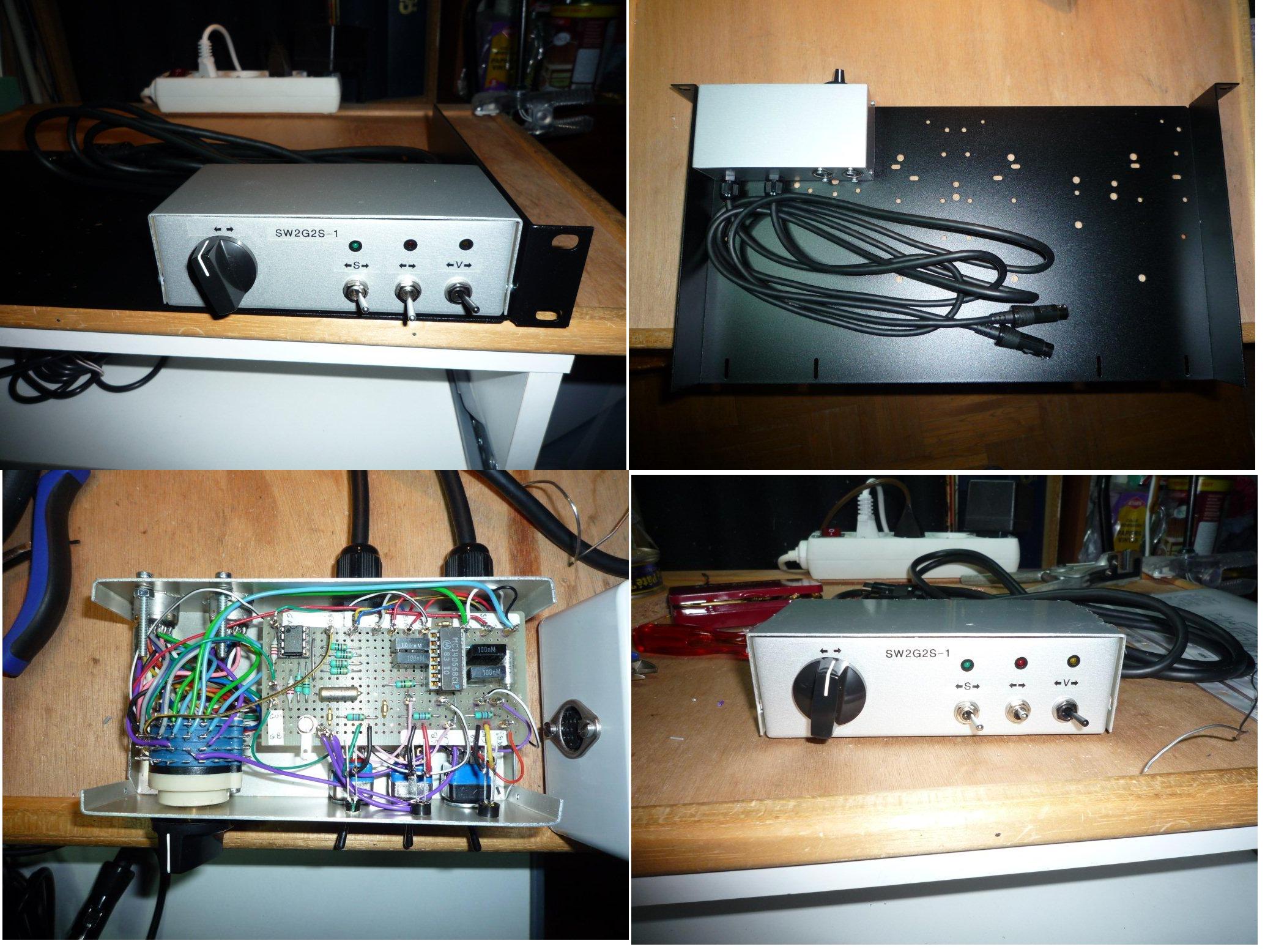

Et voilà !
image.php

Un premier essai rapide montre un fonctionnement correct pour les commutations.
Il n'y a pas de ronflette audible sur le signal guitare (en interne VG-99 et GR-55).
En revanche j'ai l'impression que c'est assez chatouilleux à la commutation de source d'alimentation (le commutateur noir que j'aurais mieux fait de mettre à l'arrière car rarement utilisé).

Je ferai des tests plus poussés quand j'installerai en rack (que je dois refaire complètement).

Edit : j'ai enlevé les anciennes photos.

Passer pour un idiot aux yeux d'un imbécile est une volupté de fin gourmet. (G. Courteline)

[ Dernière édition du message le 06/12/2011 à 17:18:04 ]

Danguit

3348

Squatteur·euse d’AF

Membre depuis 19 ans

7 Posté le 12/05/2012 à 15:18:55

J'ai fait un petit document explicatif qui me permet d'avoir une trace des étapes de la réalisation, et bien que le sujet ne passionne pas les foules, si cela peut servir à quelqu'un... https://fr.audiofanzine.com/convertisseur-audio-midi/medias/a.play,m.390030.html

Passer pour un idiot aux yeux d'un imbécile est une volupté de fin gourmet. (G. Courteline)

enneade

Nouvel·le AFfilié·e

Membre depuis 19 ans

8 Posté le 03/05/2013 à 16:07:28

Salut
Je ne sais pas, vu que cela date, si tu as continué ce projet.
Moi, j'aimerais trouver, et je pense avoir compris que ton appareil le faisait, la possibilité de brancher 2 guitares avec GK2A sur 1 VG8.
Je veux que les deux guitares attaque 1 seul module (VG ou GR)
je crois que le SW41 ne le fait pas et n'est qu'une commutation.
Sinon bon boulot... Mais moi je suis guitariste, pas électronicien !!!
A+

GM

Danguit

3348

Squatteur·euse d’AF

Membre depuis 19 ans

9 Posté le 03/05/2013 à 16:38:10

Comme mon système fonctionnait, je n'ai pas remis les mains dedans !
Pour utiliser 2 guitares sur une seule sortie (l'une ou l'autre, pas les deux ensemble), le système le plus simple est le commutateur pour imprimante (par exemple comme celui que j'ai utilisé). Dans ce cas les connaissances en électronique se limitent à savoir souder (et utiliser un ohmmètre pour vérifier que le câblage est correct). On peut bien sûr faire plus compliqué (cf. Vguitar Forums par exemple).

Passer pour un idiot aux yeux d'un imbécile est une volupté de fin gourmet. (G. Courteline)

enneade

Nouvel·le AFfilié·e

Membre depuis 19 ans

10 Posté le 04/05/2013 à 08:49:36

Merci pour ta réponse rapide !
Mais effectivement, c'est un "truc" qui permettrait de faire jouer 2 guitares en même temps sur un VG par exemple.
Et là je ne sais pas si cela existe, ou si même c'est possible.
Je sais, je suis peut être un peu lourd, mais bon... c'est ça quand on y connait rien !!

Rémy M. (chimimic)

14257

Modérateur·trice thématique

Membre depuis 22 ans

11 Posté le 04/05/2013 à 09:14:42

Bonjour,

le branchement simultané de deux guitares sur une même entrée est possible mais n'est guère recommandé, les résultats sonores seraient probablement désastreux. Je vois deux solutions :

1 - utilisation de deux préampli (ou booster) pour guitare, un pour chaque instrument. Puis sommation passive des deux préamplis pour obtenir une unique sortie (la sommation peut se faire avec des résistances de valeurs très élevée, genre 220 kO à 1 MO).

2 - utilisation d'un transfo BF à deux primaires et un (ou deux) secondaires, un instrument sur chaque enroulement primaire. C'est une méthode de sommation passive encore plus simple, dont le résultat sonore dépend bien sûr du transfo mais aussi de la différence "électrique" entre les deux instruments (différence entre les micros). Car dans ce cas de figure, il y a interaction entre tous les bobinages du transfo.

exemple de mélangeur audio passif (006)

J'ai par le passé adopté la seconde méthode pour sommer deux sorties G et D d'une console radio en vue d'une diffusion mono (il fallait une isolation galvanique avec le système de transport qui emmenait le programme vers l'émetteur), et ça fonctionnait très bien, sans coloration gênante.

Je ne me souviens pas avoir essayé avec des guitares, mais ça devrait fonctionner. Faut juste un transfo (voir deux simples) du style DI passive.

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

[ Dernière édition du message le 04/05/2013 à 09:18:04 ]

Danguit

3348

Squatteur·euse d’AF

Membre depuis 19 ans

12 Posté le 04/05/2013 à 09:23:32

Citation :

un "truc" qui permettrait de faire jouer 2 guitares en même temps sur un VG par exemple.

Cela me paraît incompatible avec le principe de ces appareils qui utilisent une note à la fois pour la traiter (modélisation, transformation en Midi). D'ailleurs les réglages (sensibilité de chaque corde, etc.) doivent être adaptés à la guitare et son capteur, donc changement de guitare entraîne changement de réglages.
On pourrait envisager deux choses, utiliser une guitare via le capteur et l'autre en PU normal (et vice-versa) ou router chaque corde indépendamment pour permettre à chaque guitare de jouer sur une partie des cordes. Mais quel intérêt ?
Edit : Damned je me suis fait griller !
AMHA la sommation n'aurait de sens que pour le PU normal car dans la partie traitée (capteur hexaphonique), envoyer plusieurs notes à la fois ne va pas plaire au système (au moins en Midi).

Passer pour un idiot aux yeux d'un imbécile est une volupté de fin gourmet. (G. Courteline)

[ Dernière édition du message le 04/05/2013 à 09:27:46 ]

Rémy M. (chimimic)

14257

Modérateur·trice thématique

Membre depuis 22 ans

13 Posté le 04/05/2013 à 09:33:53

Il est vrai que j'ai proposé cette solution pour la seule problématique de sommation des instruments.
Je ne connais pas l'équipement qui fait suite ;-)

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com
