Sujet Probleme de montage de vieilles enceintes sur un vieille ampli
- 10 réponses
- 4 participants
- 2 168 vues
- 3 followers
![Mad Echoes Mad Echoes](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
Mad Echoes
4
![4 posts au compteur 4 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/1.png)
Nouvel·le AFfilié·e
Premier post
1 Posté le 28/04/2015 à 23:47:26Probleme de montage de vieilles enceintes sur un vieille ampli
Hello à la communté !
Premier pas en tant que membre du forum sur lequel j'ai passé des longues heures à faire défiler des pages qui ont fait avancer ma connaissance du son et ma propre expérience. Pour ça je remercie tout le monde !
J'ai donc un vieux Kenwood KR 5400 dans le salon qui tourne sans forcer avec 2 petites enceints Philips 2x70.
SL 1200 MKII au début d'la chaîne.
Maintenant j'ai récupéré deux vieilles 3 voies dont un 15'(je miserai sur un 150w chacune), qui sont facile 3x plus volumineuses que les Philips, d'après moi du Monacor (étant donné que seul les filtres portent une marque de fabrique, Monacor, je garde le doute), et évidemment j'aimerai les faire tourner avec le Kenweood( j'ai conscience que ce n'est pas le plus adéquat).
J'ai adapté la connectique entre le XLR des enceintes et le bornier RCA de l'ampli.
-D'abord je ne sais pas trop quoi faire de la masse du XLR sur le bornier ? J'ai essayé différentes combinaisons, sans succès.
-Et puis est-ce que mon montage n'est pas trop tiré par les chveux pour pouvoir sortir du son ?
Je ne sais. Mais le peux qui sort est distordu, et le volume est très faible. Voila mes questions dont j'espère vous aurez des réponses !
Merci de votre aide, à pluch
Premier pas en tant que membre du forum sur lequel j'ai passé des longues heures à faire défiler des pages qui ont fait avancer ma connaissance du son et ma propre expérience. Pour ça je remercie tout le monde !
J'ai donc un vieux Kenwood KR 5400 dans le salon qui tourne sans forcer avec 2 petites enceints Philips 2x70.
SL 1200 MKII au début d'la chaîne.
Maintenant j'ai récupéré deux vieilles 3 voies dont un 15'(je miserai sur un 150w chacune), qui sont facile 3x plus volumineuses que les Philips, d'après moi du Monacor (étant donné que seul les filtres portent une marque de fabrique, Monacor, je garde le doute), et évidemment j'aimerai les faire tourner avec le Kenweood( j'ai conscience que ce n'est pas le plus adéquat).
J'ai adapté la connectique entre le XLR des enceintes et le bornier RCA de l'ampli.
-D'abord je ne sais pas trop quoi faire de la masse du XLR sur le bornier ? J'ai essayé différentes combinaisons, sans succès.
-Et puis est-ce que mon montage n'est pas trop tiré par les chveux pour pouvoir sortir du son ?
Je ne sais. Mais le peux qui sort est distordu, et le volume est très faible. Voila mes questions dont j'espère vous aurez des réponses !
Merci de votre aide, à pluch
- 1
- 2
![Al1r Al1r](https://img.audiofanzine.com/img/user/avatar/3/4/344625.jpg?w=40&h=40&fm=pjpg&s=9af4db053af793182da638b60831cd22)
Al1r
2212
![2212 posts au compteur 2212 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/6.png)
AFicionado·a
2 Posté le 29/04/2015 à 20:00:50
Salut Mad
Quelques photos seraient bien utiles
pour te filer un coup de pouce.
Quelques photos seraient bien utiles
![;) ;)](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_wink.gif)
AL1
![michel.29 michel.29](https://img.audiofanzine.com/img/user/avatar/4/4/445700.jpeg?w=40&h=40&fm=pjpg&s=ac97d60d5d19a38d1dcacf7fadeaa1ea)
michel.29
3206
![3206 posts au compteur 3206 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/7.png)
Squatteur·euse d’AF
3 Posté le 29/04/2015 à 21:30:08
de vieilles enceintes de sono ?
des XLR pour la puissance , c'est du passé , bien souvent branchés en 1 et 3
des photos
son paraissant distoordu , les Hp sont malades ?
filtre malade ?
une photo du filtre
à pas de marque ?
pas de référence sur une des gamelles ?
mais ne va pas cramer ton KR5400 Kenwood
des Philips ?
les quelles ?
des XLR pour la puissance , c'est du passé , bien souvent branchés en 1 et 3
des photos
son paraissant distoordu , les Hp sont malades ?
filtre malade ?
une photo du filtre
à pas de marque ?
pas de référence sur une des gamelles ?
mais ne va pas cramer ton KR5400 Kenwood
des Philips ?
les quelles ?
[ Dernière édition du message le 29/04/2015 à 21:31:30 ]
![Anonyme Anonyme](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
Anonyme
![Ce·tte membre n’existe plus Ce·tte membre n’existe plus](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/anonymus.png)
4 Posté le 30/04/2015 à 08:45:00
Citation :
J'ai adapté la connectique entre le XLR des enceintes et le bornier RCA de l'ampli.
Les RCA ne sont pas des sorties de puissance pour HP ...
![Mad Echoes Mad Echoes](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
Mad Echoes
4
![4 posts au compteur 4 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/1.png)
Nouvel·le AFfilié·e
5 Posté le 03/05/2015 à 11:39:24
Hello, merci pour vos réponses (et questions).
En effets les photos seront peut-être plus parlantes que mes explications. (je ne sais pas si il y a un moyen de les afficher directement dans mon post, je n'ai pas trouver en tout cas
)
Une Philips FB 310 sur un présumée Monacor
file:///C:/Users/TRISTAN/Desktop/Photos%20Audiofanzine/DSC_1190.JPG
L'un des deux 15' sorti de ça box qui explique par lui même pourquoi il ne sonnait pas, les cables étant sectionnés..
file:///C:/Users/TRISTAN/Desktop/Photos%20Audiofanzine/DSC_1197.JPG
Le cul du Kenwood avec le XLR que j'ai dénudé et dont je ne sais pas bien quoi faire de la masse :
file:///C:/Users/TRISTAN/Desktop/Photos%20Audiofanzine/DSC_1188.JPG
La connectique
file:///C:/Users/TRISTAN/Desktop/Photos%20Audiofanzine/DSC_1187.JPG
Et enfin les filtres. Je ne sais pas si un filtre peut "griller" et si cela est visible si c'est le cas...
file:///C:/Users/TRISTAN/Desktop/Photos%20Audiofanzine/DSC_1198.JPG
file:///C:/Users/TRISTAN/Desktop/Photos%20Audiofanzine/DSC_1199.JPG
Phil29, si ce n'est pas une erreur de vocabulaire de ma part je ne comprend pas, les Philips sont belles et bien branchées en RCA sur l'ampli.. ?
Pour répondre à quelques de vos questions, les HP sont en bon état (manque a reconnecter le 15') car tous sonnent de la même manière distordue, pas de différence entre eux, bon signe.
Je suis sur que ce ptit montage est réalisable mais je ne met pas le doigt sur ce qui viens pourrir le son et qui le limite autant. J'ai tendance a penser que ça viendrai plus de l'ampli (un limiteur ??).
Merci pour votre aide !
En effets les photos seront peut-être plus parlantes que mes explications. (je ne sais pas si il y a un moyen de les afficher directement dans mon post, je n'ai pas trouver en tout cas
![:??: :??:](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_confused.gif)
Une Philips FB 310 sur un présumée Monacor
file:///C:/Users/TRISTAN/Desktop/Photos%20Audiofanzine/DSC_1190.JPG
L'un des deux 15' sorti de ça box qui explique par lui même pourquoi il ne sonnait pas, les cables étant sectionnés..
file:///C:/Users/TRISTAN/Desktop/Photos%20Audiofanzine/DSC_1197.JPG
Le cul du Kenwood avec le XLR que j'ai dénudé et dont je ne sais pas bien quoi faire de la masse :
file:///C:/Users/TRISTAN/Desktop/Photos%20Audiofanzine/DSC_1188.JPG
La connectique
file:///C:/Users/TRISTAN/Desktop/Photos%20Audiofanzine/DSC_1187.JPG
Et enfin les filtres. Je ne sais pas si un filtre peut "griller" et si cela est visible si c'est le cas...
file:///C:/Users/TRISTAN/Desktop/Photos%20Audiofanzine/DSC_1198.JPG
file:///C:/Users/TRISTAN/Desktop/Photos%20Audiofanzine/DSC_1199.JPG
Phil29, si ce n'est pas une erreur de vocabulaire de ma part je ne comprend pas, les Philips sont belles et bien branchées en RCA sur l'ampli.. ?
Pour répondre à quelques de vos questions, les HP sont en bon état (manque a reconnecter le 15') car tous sonnent de la même manière distordue, pas de différence entre eux, bon signe.
Je suis sur que ce ptit montage est réalisable mais je ne met pas le doigt sur ce qui viens pourrir le son et qui le limite autant. J'ai tendance a penser que ça viendrai plus de l'ampli (un limiteur ??).
Merci pour votre aide !
![Al1r Al1r](https://img.audiofanzine.com/img/user/avatar/3/4/344625.jpg?w=40&h=40&fm=pjpg&s=9af4db053af793182da638b60831cd22)
Al1r
2212
![2212 posts au compteur 2212 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/6.png)
AFicionado·a
6 Posté le 03/05/2015 à 14:11:45
Citation :
(je ne sais pas si il y a un moyen de les afficher directement dans mon post, je n'ai pas trouver en tout cas
Tu vas sur ton profil AF/mon Espace/mes photos
Tu y trouveras une option pour y mettre tes photos.
Tu affiche la photos et tu copie le lien de la photo.
Dans ton post tu tag avec "Image" et tu y mets le lien
Citation :
file:///C:/Users/TRISTAN/Desktop/Photos%20Audiofanzine/DSC_1190.JPG
C'est bien d'avoir fait de photos
![;) ;)](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_wink.gif)
Seulement voilà ... C:/users....
Fait référence à ton disque dur, partition C: sur ton PC...
Et là, nous, on a pas accès
![:??: :??:](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_confused.gif)
Poste tes photos sur ton profil AF stp
![:8) :8)](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_cool.gif)
AL1
![Mad Echoes Mad Echoes](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
Mad Echoes
4
![4 posts au compteur 4 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/1.png)
Nouvel·le AFfilié·e
7 Posté le 06/05/2015 à 21:29:35
Holala le boulet. Bonjour à vous, et merci de ce nouveau coup de main. Plus internet jusqu'au 12 (parce que 12 jours, SFR à trouver ça honorable comme délai pour changer une box!).
Je reviens le 13 avec des photos cette fois-ci. A pluch
Je reviens le 13 avec des photos cette fois-ci. A pluch
![Mad Echoes Mad Echoes](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
Mad Echoes
4
![4 posts au compteur 4 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/1.png)
Nouvel·le AFfilié·e
8 Posté le 25/05/2015 à 14:59:32
Hello, toujours en galère avec l'internet. Retour le 1 juin
Je profite d'une connection rapide pour vous poster les photos demandées:

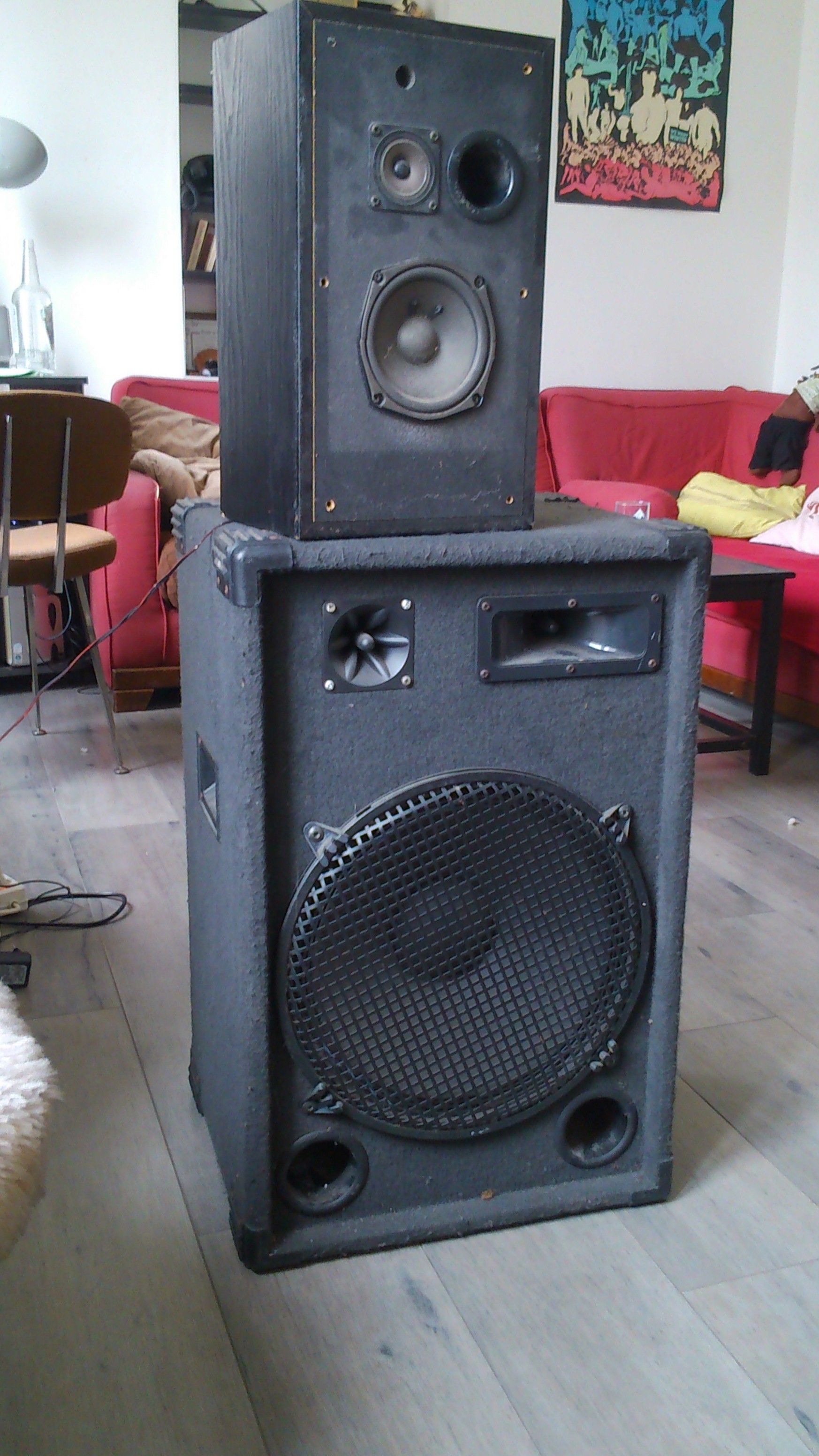

Voila donc, une Philips au dessus, et l'une des présumée Monacor en dessous
![image.php image.php](https://img.audiofanzine.com/image.php?lang=fr&identifier=image&size=normal&module=user&userPhoto_id=283516)

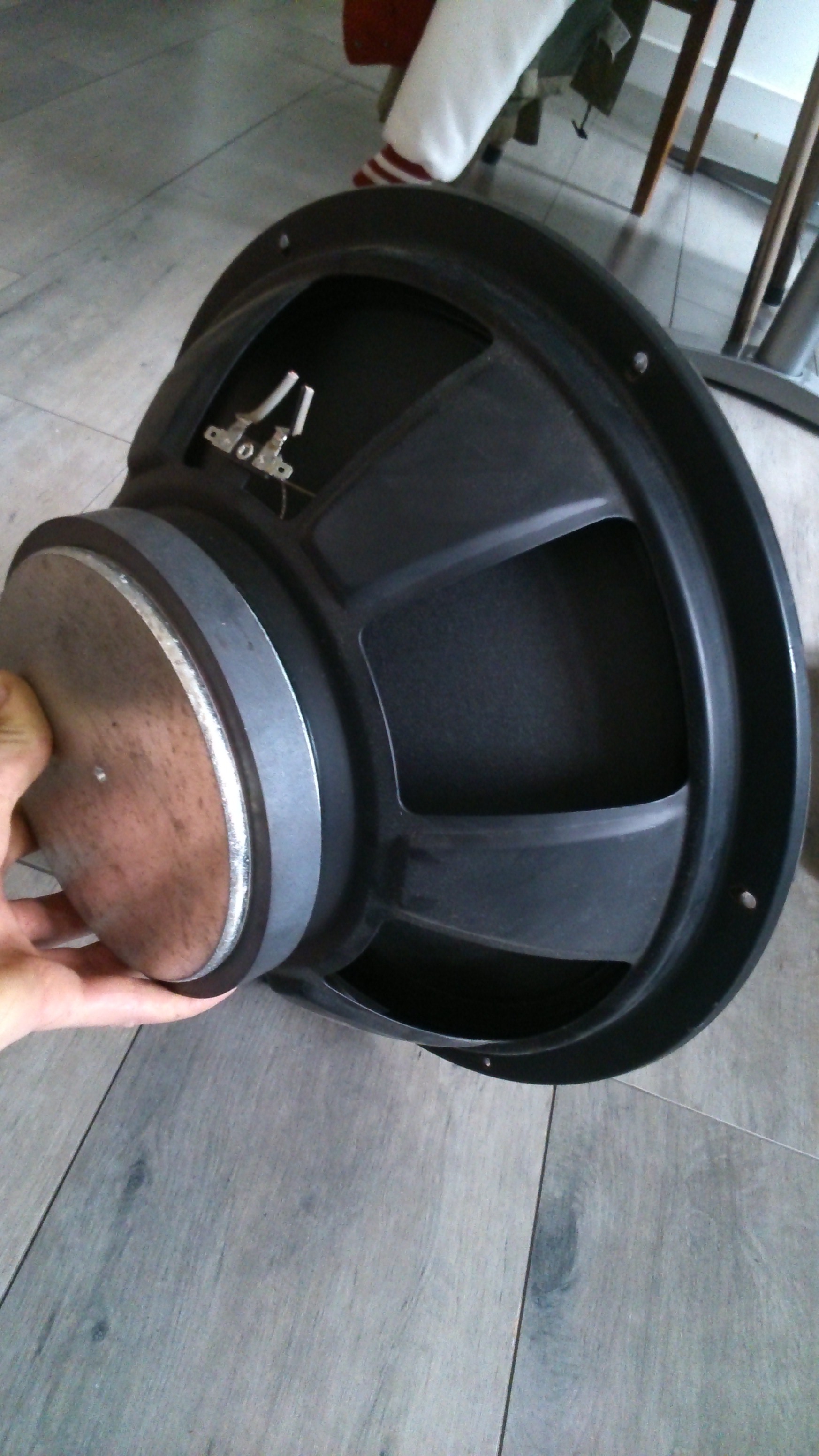

Un des 15' sans marque du fabriquant (que je vais re-souder)
![image.php image.php](https://img.audiofanzine.com/image.php?lang=fr&identifier=image&size=normal&module=user&userPhoto_id=283518)

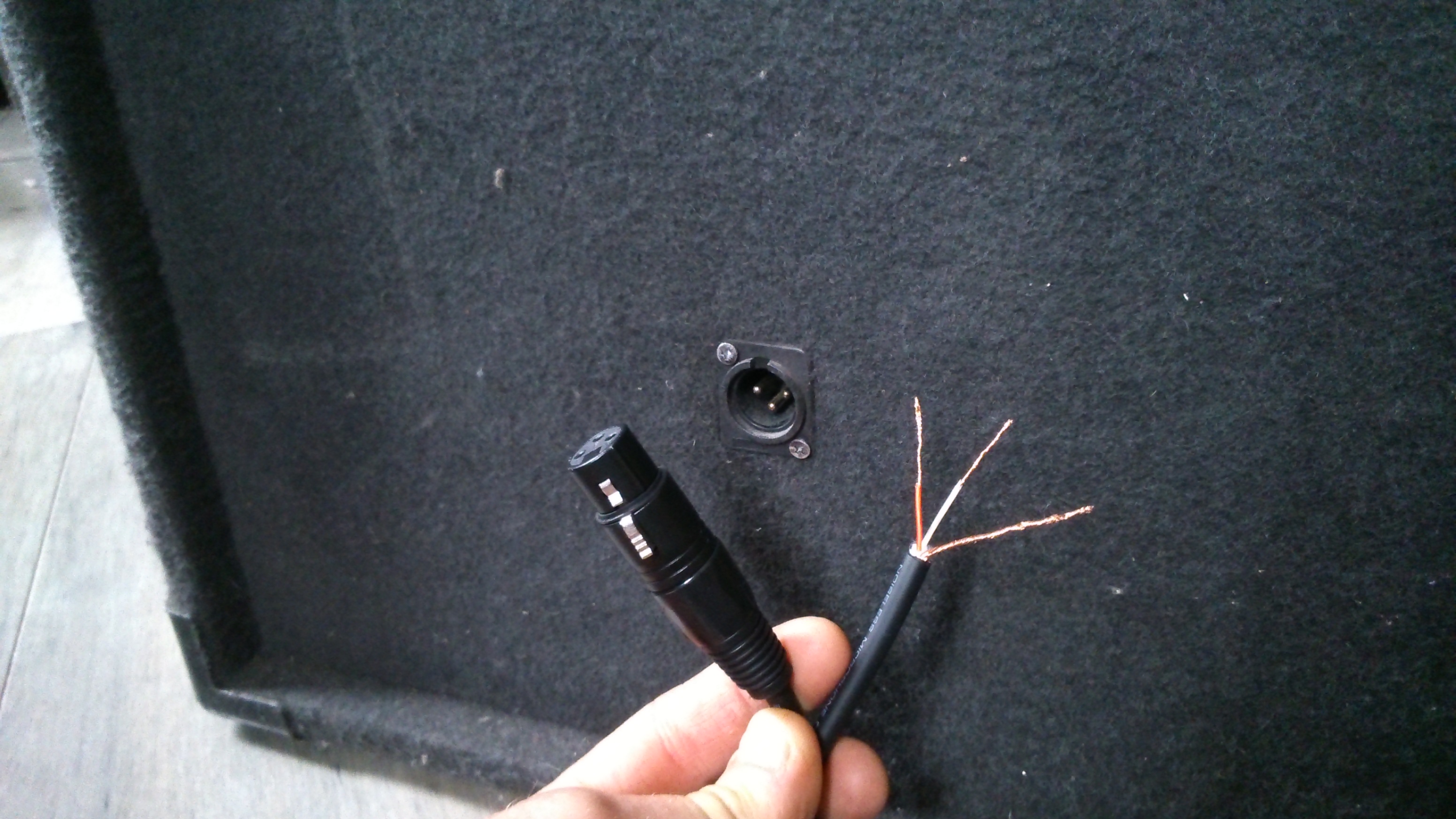

Là la connectique que j'ai adapté, sans trop savoir quoi faire de la masse
![image.php image.php](https://img.audiofanzine.com/image.php?lang=fr&identifier=image&size=normal&module=user&userPhoto_id=283514)

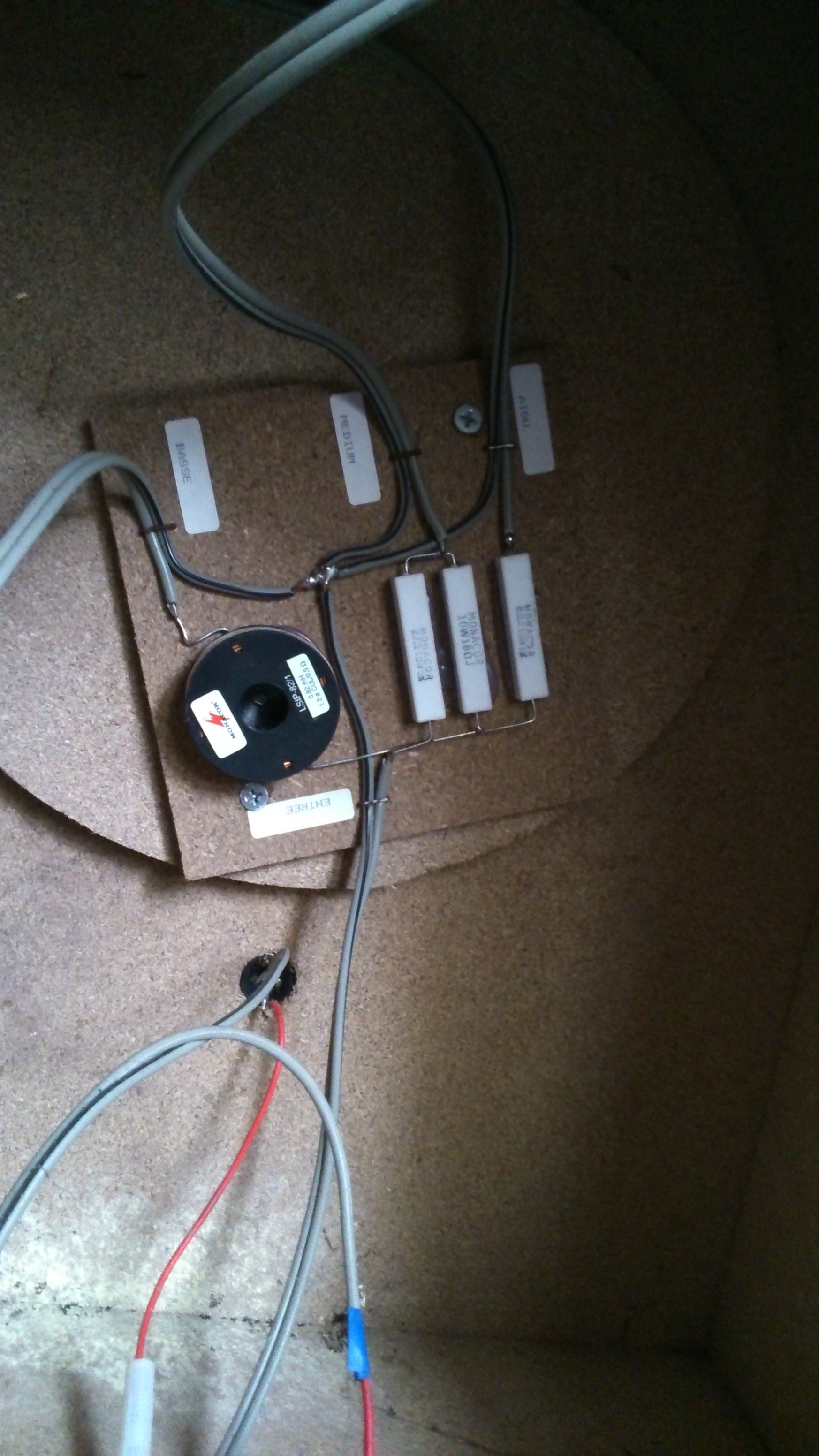

Le montage filtres dans la box
![image.php image.php](https://img.audiofanzine.com/image.php?lang=fr&identifier=image&size=normal&module=user&userPhoto_id=283519)
![image.php image.php](https://img.audiofanzine.com/image.php?lang=fr&identifier=image&size=normal&module=user&userPhoto_id=283521)

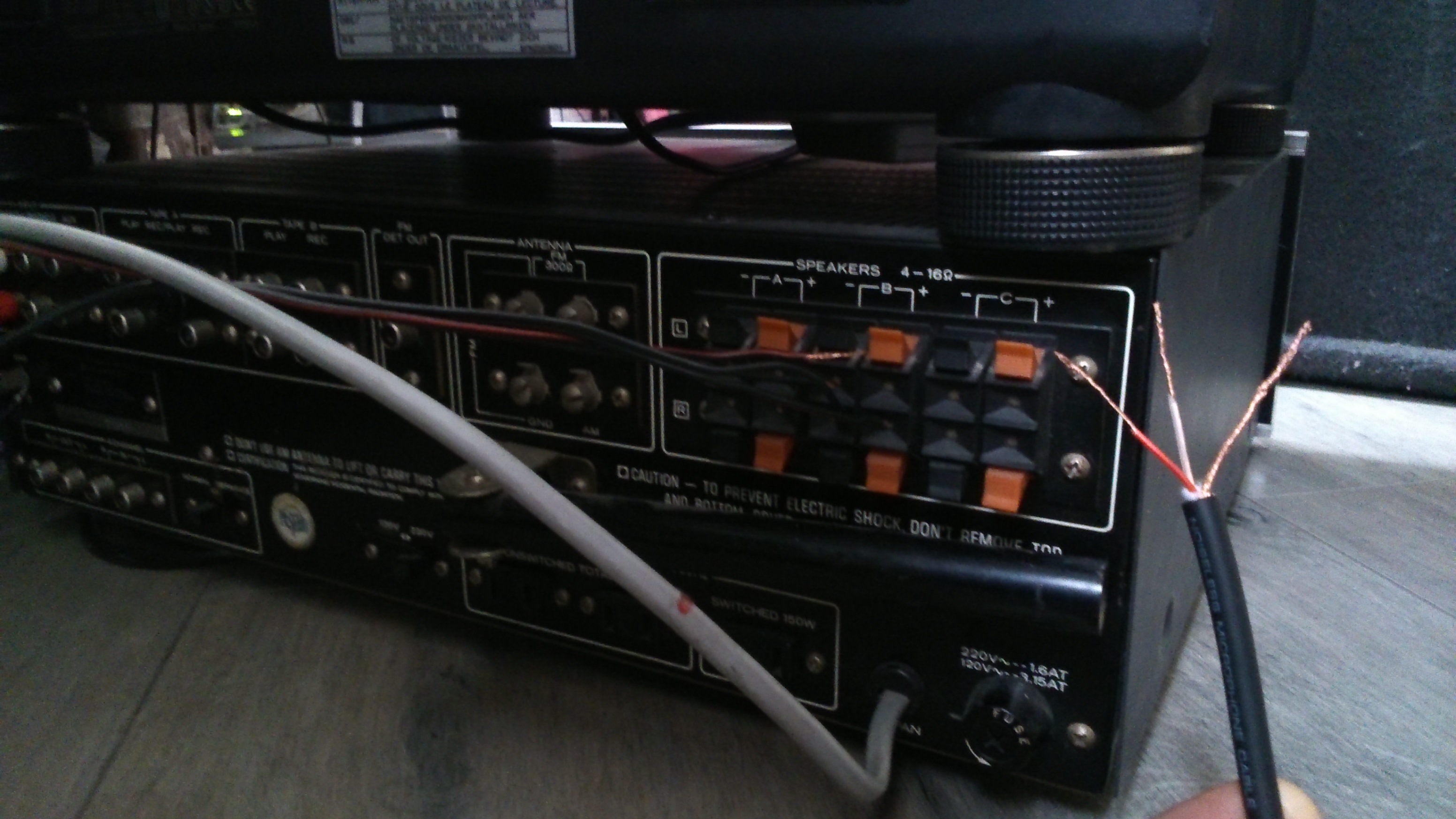

Enfin le cul du Kenwood
![image.php image.php](https://img.audiofanzine.com/image.php?lang=fr&identifier=image&size=normal&module=user&userPhoto_id=283515)
Nota: depuis mon dernier msg j'ai installé des Kef Chorale sp1016, pas de problème, elle tournent très bien (c'est quand même autre chose que les Philips!)
Voila voila, en espérant que les images puissent vous éclairer, merci de votre aide !
Je profite d'une connection rapide pour vous poster les photos demandées:
Voila donc, une Philips au dessus, et l'une des présumée Monacor en dessous
Un des 15' sans marque du fabriquant (que je vais re-souder)
Là la connectique que j'ai adapté, sans trop savoir quoi faire de la masse
Le montage filtres dans la box
Enfin le cul du Kenwood
Nota: depuis mon dernier msg j'ai installé des Kef Chorale sp1016, pas de problème, elle tournent très bien (c'est quand même autre chose que les Philips!)
Voila voila, en espérant que les images puissent vous éclairer, merci de votre aide !
![michel.29 michel.29](https://img.audiofanzine.com/img/user/avatar/4/4/445700.jpeg?w=40&h=40&fm=pjpg&s=ac97d60d5d19a38d1dcacf7fadeaa1ea)
michel.29
3206
![3206 posts au compteur 3206 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/7.png)
Squatteur·euse d’AF
9 Posté le 25/05/2015 à 23:28:23
trouvé des Kef chorale ?
de bonnes petites enceintes
quand aux Philips si elles fonctionnent , tu les gardes pour le jour ou tu as un autre ampli à essayer
les enceintes de sono ?
à priori du premier prix vendu il y a 20 ans
tu n'aurais pas fait un court-jus dans la XLR ?
vérifie bien quelles broches sont utilisées dans l'enceinte
mais sur ta photo , la fiche XLR est câblé avec un câble de micro avec le blindage en 1 et les conduteurs en 2 et 3
que cache le scotch bleu visible sur un fil en dessous du filtre ?
épissure ?
un fusible pour auto-radio aurait été rajouté ?
si oui à vérifier
as tu un multimètre ?
si oui mesure la résistance de l'enceinte
de bonnes petites enceintes
quand aux Philips si elles fonctionnent , tu les gardes pour le jour ou tu as un autre ampli à essayer
les enceintes de sono ?
à priori du premier prix vendu il y a 20 ans
tu n'aurais pas fait un court-jus dans la XLR ?
vérifie bien quelles broches sont utilisées dans l'enceinte
mais sur ta photo , la fiche XLR est câblé avec un câble de micro avec le blindage en 1 et les conduteurs en 2 et 3
que cache le scotch bleu visible sur un fil en dessous du filtre ?
épissure ?
un fusible pour auto-radio aurait été rajouté ?
si oui à vérifier
as tu un multimètre ?
si oui mesure la résistance de l'enceinte
![Al1r Al1r](https://img.audiofanzine.com/img/user/avatar/3/4/344625.jpg?w=40&h=40&fm=pjpg&s=9af4db053af793182da638b60831cd22)
Al1r
2212
![2212 posts au compteur 2212 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/6.png)
AFicionado·a
10 Posté le 26/05/2015 à 09:28:18
Citation :
quand aux Philips si elles fonctionnent , tu les gardes pour le jour ou tu as un autre ampli à essayer
+1 , c'est toujours utile
![;) ;)](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_wink.gif)
Citation :
les enceintes de sono ?
à priori du premier prix vendu il y a 20 ans
A vue de nez pour l'autre enceinte...
Filtre très rudimentaire
![:8) :8)](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_cool.gif)
Un filtre passe-bas 6dB/octave sur le boomer ( fréquence ? mais calculable avec la valeur de la self Monacor)
Medium --> Piezzo --> pas de fréquence de coupure, juste une atténuation via les deux résitances.
Aigues --> Piezzo --> pas de fréquence de coupure, juste une atténuation via la dernière résitance.
Montage classique pour les piezzos et typique des enceintes à bas prix.
A ta place je vire le filtre et les deux piezzo, je m'achète un filtre "deux voies" 12dB ou 18dB convenable et une bonne compression 1" et je recâble (facultatif) avec un speakon.
Ce ne sera pas pire que maintenant.
Hormis la self et peut-ëtre les trois résistances, il n'y a (à mon avis!) rien d'autre de chez Monacor.
AL1
[ Dernière édition du message le 26/05/2015 à 09:30:31 ]
