Sujet de la discussion Posté le 28/07/2016 à 19:43:27

Salut les diyers,

depuis quelques jours un nouveau projet est né dans un coin de ma tête: faire un quadruple eq basé sur le Studer 169 mais avec quelques améliorations. En effet, l'eq de base possède 3 réglages: basse, aigüe à fréquence fixe et un medium semi-paramétrique. Mon idée est d'ajouter un switch 3 positions pour les basses et les aigües qui permettrait de sélectionner 3 fréquences par bande.
Je pense utiliser les pcb de chez Pcb Grinder qui sont au format 500 et les placer dans un boitier 2U car je n'ai pas de rack au format 500 :-D

..

Voici une photo qui m'a servi de base pour ma réflexion même si c'est du format 500:

Reste à faire la bom et passer commande :mdr:

www.whitecatstudio.be

Vévé

5525

Je poste, donc je suis

Membre depuis 23 ans

76 Posté le 08/09/2016 à 18:48:11

Bon j'avais une inversion sur la sortie comme tu avais deviné Berl. En mode bypass le son est claire et fort (comme il doit être en fait) mais en mode eq le son est plus faible et je ne dois pas enfoncer la xlr complètement sinon pas de son... J'ai lu un truc à propos d'une chute de 6dB, je vais re potasser le forum Group Diy pour ça...

J'avance petit à petit... :-D

0

www.whitecatstudio.be

berl

10919

Membre d’honneur

Membre depuis 21 ans

77 Posté le 10/09/2016 à 07:06:25

Même type de problème. Si tu ne dois pas enfoncer la XLR à fond, oppo de phase en sortie ou court-jus dans les XLR (ça, bof...)
-6dB : logique si tu n'alimentes qu'une des deux broches de la XLR.

0

Bernard

http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...

offenbach

7192

Je poste, donc je suis

Membre depuis 18 ans

78 Posté le 12/09/2016 à 22:37:46

Oui je ferai le même diagnostic à priori...

0

Site officiel et boutique en ligne du Studio Delta Sigma https://www.studiodeltasigma.com

offenbach

7192

Je poste, donc je suis

Membre depuis 18 ans

79 Posté le 23/09/2016 à 23:46:32

Citation de berl :

Même type de problème. Si tu ne dois pas enfoncer la XLR à fond, oppo de phase en sortie ou court-jus dans les XLR (ça, bof...)
-6dB : logique si tu n'alimentes qu'une des deux broches de la XLR.

Plusieurs fois j'ai eu un souci de ce type sur des embases jack de mauvaise qualité : un des points (chaud ou froid) ne faisait pas le contact => perte de 6db....

0

Site officiel et boutique en ligne du Studio Delta Sigma https://www.studiodeltasigma.com

Vévé

5525

Je poste, donc je suis

Membre depuis 23 ans

80 Posté le 24/09/2016 à 12:05:13

Mais par contre en by-pass je n'ai aucun problème.... Le son est claire et sans perte...

0

www.whitecatstudio.be

philrud

3782

Squatteur·euse d’AF

Membre depuis 18 ans

81 Posté le 25/09/2016 à 10:00:43

Citation :

-6dB : logique si tu n'alimentes qu'une des deux broches de la XLR.

@Berl et offenbach : +1 !
Problème vieux comme le monde que j'ai eu plein de fois. Souvent dû à l'humidité,oxydation. Mais ça peut être aussi une soudure, contact comme ça a déjà été dit. Tester avec un ohmètre et nettoyer les parties noircies. Le nickel (ou métal) des prises doit être clair, propre.
Les prises mâles, c'est facile à nettoyer; les femelles, c'est plus difficile. Des fois faut s'y reprendre à plusieurs fois avant que ça soit bien propre.

0

Mon soundcloud Good times !

Vévé

5525

Je poste, donc je suis

Membre depuis 23 ans

82 Posté le 25/09/2016 à 13:11:34

Je vais checker ça merci

0

www.whitecatstudio.be

berl

10919

Membre d’honneur

Membre depuis 21 ans

83 Posté le 26/09/2016 à 23:44:47

Si en bypass le son est OK c'est entre lentree de l'étage de symétrisation et l'interrupteur de bypass (inter compris) qu'il faut chercher.

0

Bernard

http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...

nicko97

2997

Squatteur·euse d’AF

Membre depuis 13 ans

84 Posté le 27/09/2016 à 00:39:15

Ca a l'air galère de monter cet Eq courage Vévé

0

Vévé

5525

Je poste, donc je suis

Membre depuis 23 ans

85 Posté le 27/09/2016 à 05:25:06

A mon avis c'est une connerie puisque le pcb est fonctionnel. :-D

0

www.whitecatstudio.be

nicko97

2997

Squatteur·euse d’AF

Membre depuis 13 ans

86 Posté le 27/09/2016 à 06:16:20

Oui sûrement le genre de connerie juste sous son nez :-D

0

Vévé

5525

Je poste, donc je suis

Membre depuis 23 ans

87 Posté le 15/10/2016 à 12:10:43

Et quelle connerie: un pontage oublié

J'ai testé sur une voix et une guitare, ça sonne très bien. Je n'ai plus qu'à essayer la modif avec les switchs de fréquences et puis mettre tout ça en boite :bravo:

0

www.whitecatstudio.be

offenbach

7192

Je poste, donc je suis

Membre depuis 18 ans

88 Posté le 15/10/2016 à 12:39:54

0

Site officiel et boutique en ligne du Studio Delta Sigma https://www.studiodeltasigma.com

babaorum

6904

Je poste, donc je suis

Membre depuis 22 ans

89 Posté le 15/10/2016 à 12:41:45

super Vévé les affaires reprennent

0

Clip Ideal_Sound - 'Bleu orage' by Ideal Sound

babaorum

6904

Je poste, donc je suis

Membre depuis 22 ans

90 Posté le 15/10/2016 à 12:44:58

des photos , des photos !!!!

0

Clip Ideal_Sound - 'Bleu orage' by Ideal Sound

Vévé

5525

Je poste, donc je suis

Membre depuis 23 ans

91 Posté le 15/10/2016 à 15:27:26

Patience, je posterai des photos quand les pcb seront en place dans le boitier

0

www.whitecatstudio.be

philrud

3782

Squatteur·euse d’AF

Membre depuis 18 ans

92 Posté le 15/10/2016 à 18:51:32

Champion vévé ! :bravo:

0

Mon soundcloud Good times !

nicko97

2997

Squatteur·euse d’AF

Membre depuis 13 ans

93 Posté le 15/10/2016 à 19:48:20

0

Vévé

5525

Je poste, donc je suis

Membre depuis 23 ans

94 Posté le 26/11/2016 à 13:23:23

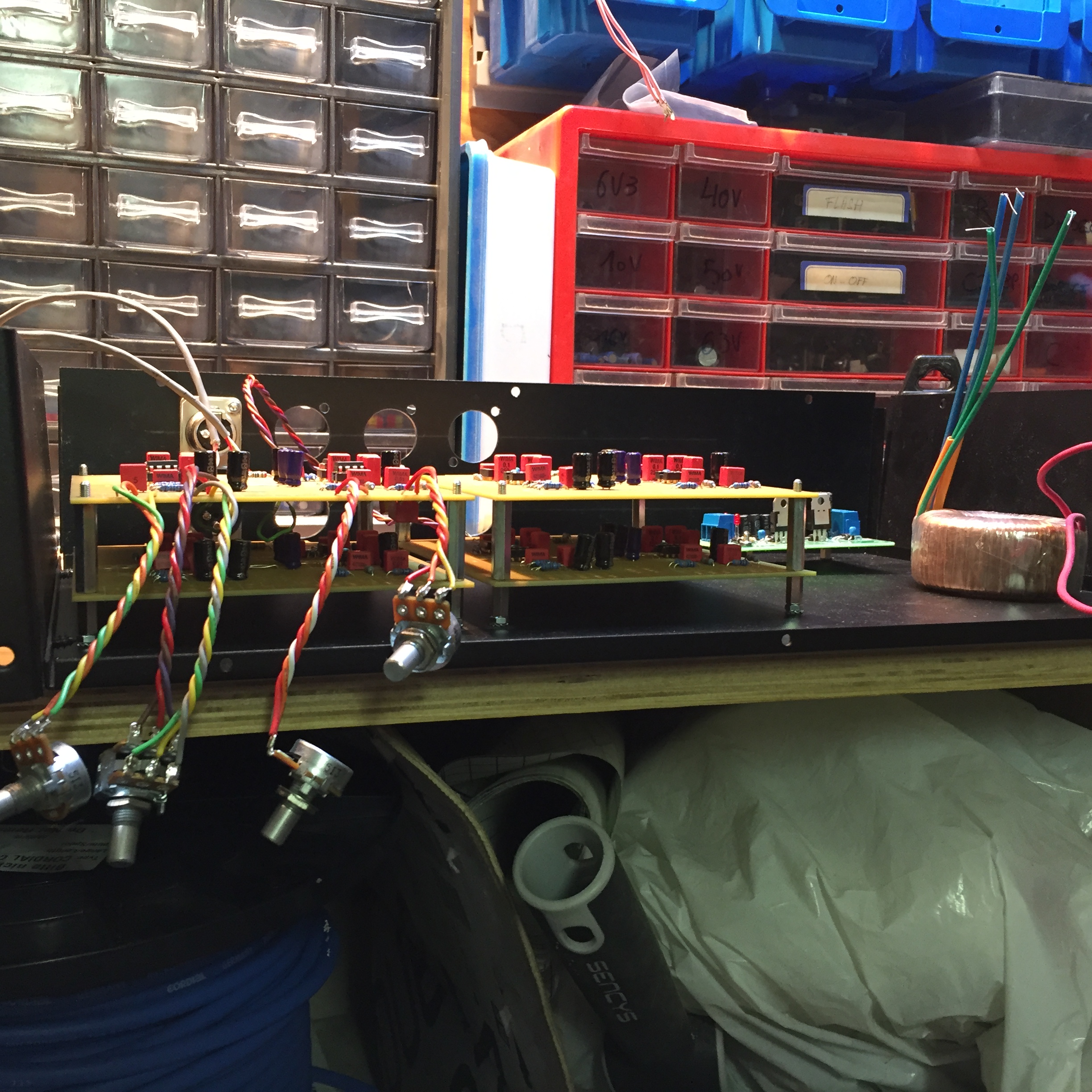

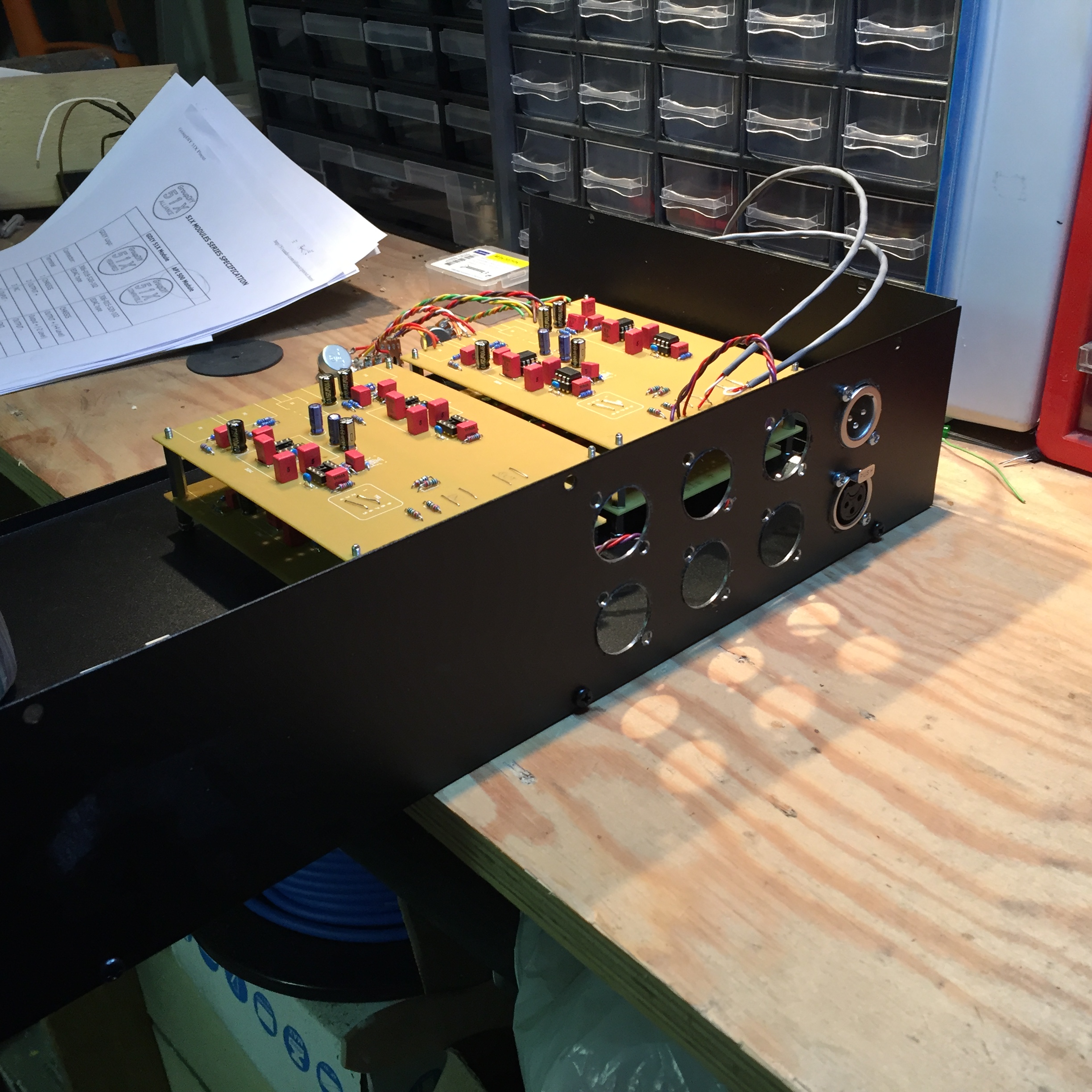

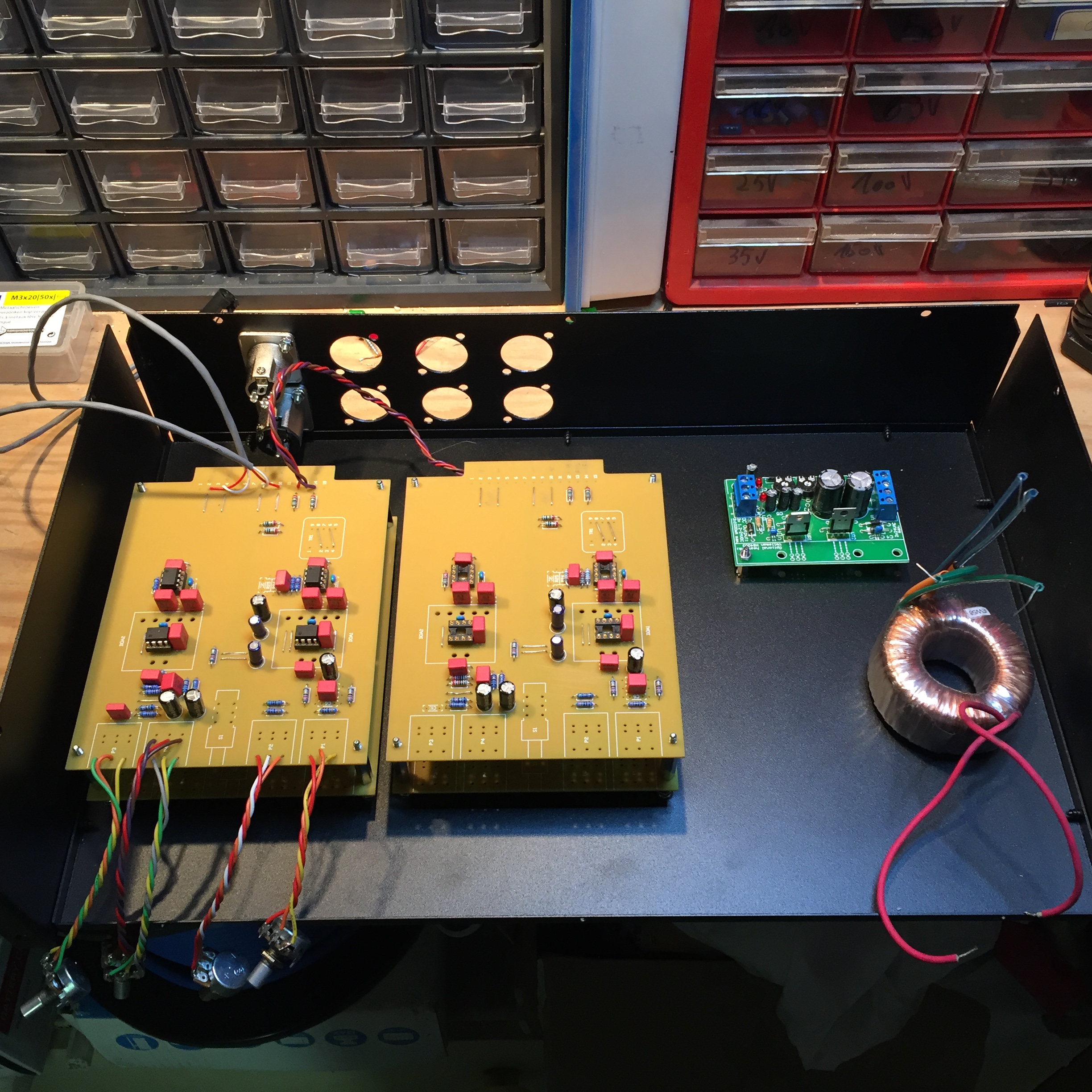

Bon j'ai un peu avancé, il me reste un peu de mécanique à faire et à commander la face avant après avoir vérifié si elle est correcte..
image.php

Spéciale dédicace à Baba :-D

0

www.whitecatstudio.be

babaorum

6904

Je poste, donc je suis

Membre depuis 22 ans

95 Posté le 26/11/2016 à 14:20:01

Comment t'as fait les petits trous au bord des XLR c'est nickel chrome !!!! :eek2:

Et n'oublies pas le trou pour l'alim !

0

Clip Ideal_Sound - 'Bleu orage' by Ideal Sound

[ Dernière édition du message le 26/11/2016 à 14:21:16 ]

Vévé

5525

Je poste, donc je suis

Membre depuis 23 ans

96 Posté le 26/11/2016 à 15:54:56

Citation :

Comment t'as fait les petits trous au bord des XLR c'est nickel chrome !!!!

Ben perceuse et une bonne mèche :-D

Je n'ai pas oublié le trou de l'alim.. Mais je n'ai pas de quoi le faire chez moi, je le ferai cette semaine au boulot

0

www.whitecatstudio.be

nicko97

2997

Squatteur·euse d’AF

Membre depuis 13 ans

97 Posté le 27/11/2016 à 08:45:43

Très propre tout ça :bravo:

0

Mselectro

343

Posteur·euse AFfamé·e

Membre depuis 19 ans

98 Posté le 12/12/2016 à 16:38:13

Hors sujet

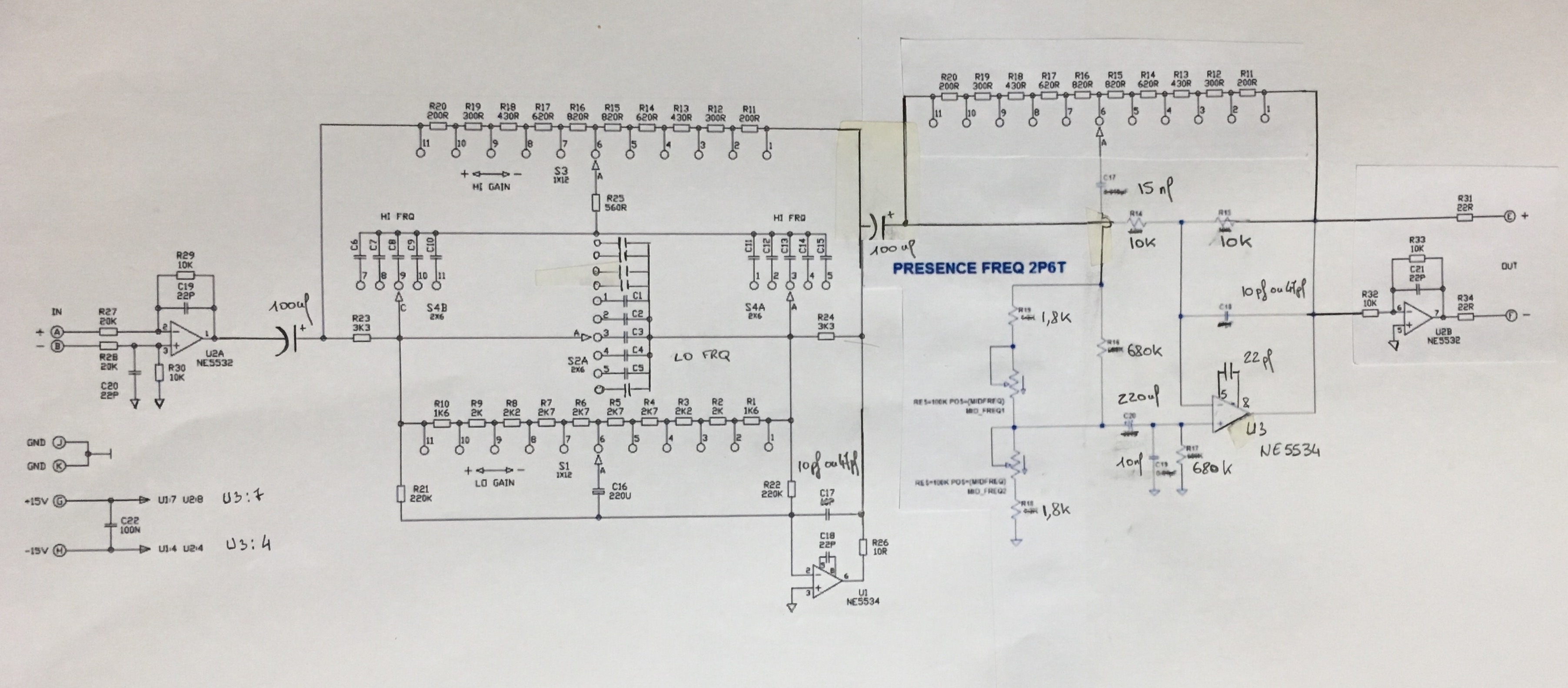

je voulais savoir que le schéma est correct que j'ai ajouté le mid image.php

0

babaorum

6904

Je poste, donc je suis

Membre depuis 22 ans

99 Posté le 15/12/2016 à 21:22:41

Bon alors Vévé ça bouge là ?? :ptdr:

0

Clip Ideal_Sound - 'Bleu orage' by Ideal Sound

Vévé

5525

Je poste, donc je suis

Membre depuis 23 ans

100 Posté le 15/12/2016 à 22:41:58

Ça bouge, j'ai placé les xlr et la prise 220.
