Bonjour,
Après réalisation de plusieurs Varimu (Altec 436, Rs 124 etc) et au vu des tarifs (souvent prohibitif des réalisations commerciales) je vous présente une réalisation avec un cahier des charges qui prends en compte les points suivant:
1) Ne pas transiger sur la qualité audio
2) Budget contenu pas plus de 1000 euros pour une version 2 canaux
3) Pas de composant introuvable
4) Une réalisation limitant au maximum le risque d'erreur de câblage
5) Evolutif, possibilité de rajouter le fonctionnement en mid/side (tests en cour), possibilité de choisir plusieurs modèles de transformateurs et de tubes.
Le Schéma:
Rien d'extraordinaire, c'est la base du 436 Altec, j'ai beaucoup testé (et je suis pas le seul LOL) ce compresseur, et on ne compte plus le nombre de clones et de reproductions, j'ai testé plusieurs types de modifications (EMI, RS 124 etc).
Beaucoup de tests sur certains composants (condensateurs, transformateurs, tubes)
Les circuits:
J'ai étudié le circuit imprimé de façon à limiter au maximum le risque d'erreur et les câblages style "jungle"
Toutes les liaisons sont avec du connecteur type Molex
Voila pour ce premier post, je reviendrai dans un prochain post pour vous montrer quelques protos et évolutions pour en arriver au projet final, que je décrirai pas a pas jusqu'à la fin!

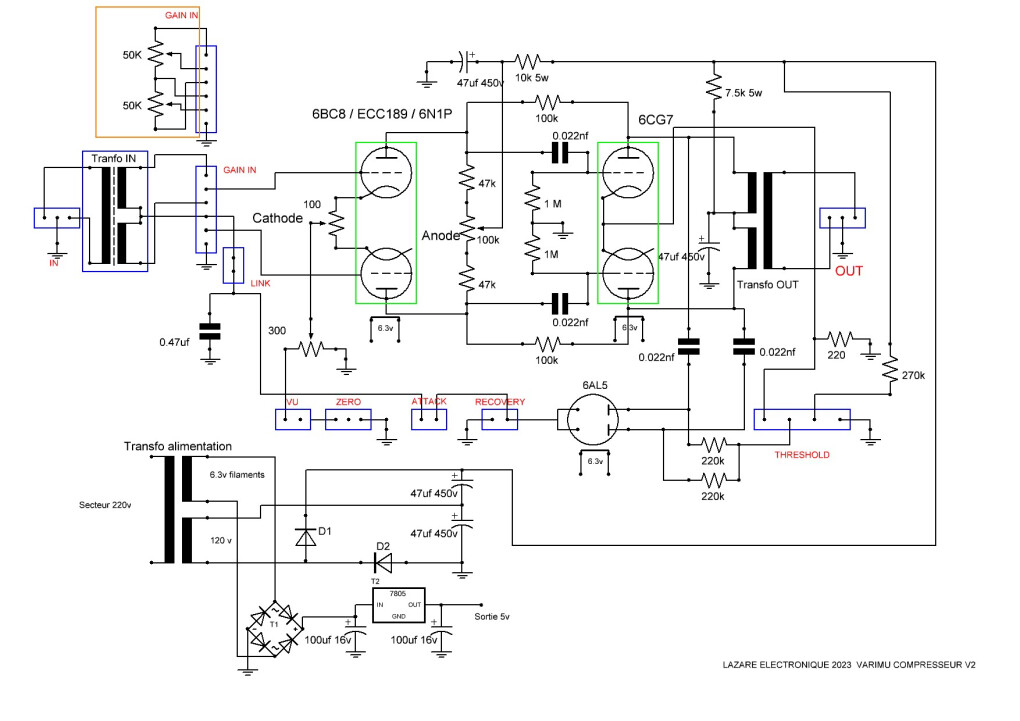

Le schéma, j'ai pas fais encore les schémas des commutateurs de commande.....(ca viendra):
Le circuit PCB principal:

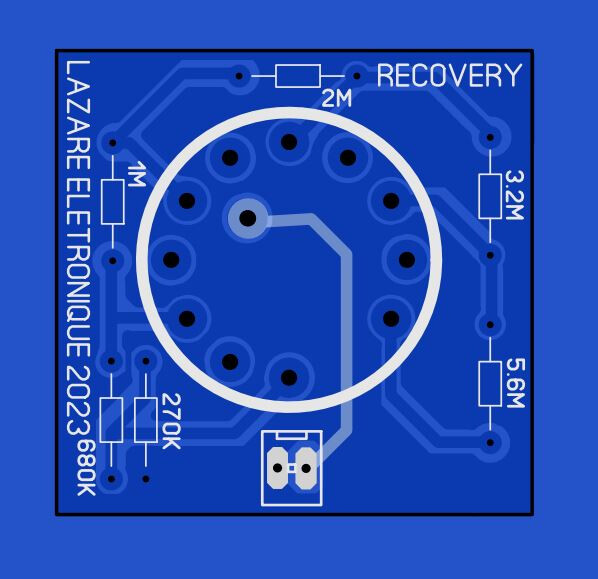

Les circuits des commutateurs de commandes, et carte IN/OUT:
Après réalisation de plusieurs Varimu (Altec 436, Rs 124 etc) et au vu des tarifs (souvent prohibitif des réalisations commerciales) je vous présente une réalisation avec un cahier des charges qui prends en compte les points suivant:
1) Ne pas transiger sur la qualité audio
2) Budget contenu pas plus de 1000 euros pour une version 2 canaux
3) Pas de composant introuvable
4) Une réalisation limitant au maximum le risque d'erreur de câblage
5) Evolutif, possibilité de rajouter le fonctionnement en mid/side (tests en cour), possibilité de choisir plusieurs modèles de transformateurs et de tubes.
Le Schéma:
Rien d'extraordinaire, c'est la base du 436 Altec, j'ai beaucoup testé (et je suis pas le seul LOL) ce compresseur, et on ne compte plus le nombre de clones et de reproductions, j'ai testé plusieurs types de modifications (EMI, RS 124 etc).
Beaucoup de tests sur certains composants (condensateurs, transformateurs, tubes)
Les circuits:
J'ai étudié le circuit imprimé de façon à limiter au maximum le risque d'erreur et les câblages style "jungle"
Toutes les liaisons sont avec du connecteur type Molex
Voila pour ce premier post, je reviendrai dans un prochain post pour vous montrer quelques protos et évolutions pour en arriver au projet final, que je décrirai pas a pas jusqu'à la fin!
Le schéma, j'ai pas fais encore les schémas des commutateurs de commande.....(ca viendra):
Le circuit PCB principal:
Les circuits des commutateurs de commandes, et carte IN/OUT:
- 1
- 2
Rémy M. (chimimic)
14262
Modérateur·trice thématique
Membre depuis 23 ans
happyvoices49
49
Nouvel·le AFfilié·e
Membre depuis 11 ans
happyvoices49
49
Nouvel·le AFfilié·e
Membre depuis 11 ans
Rémy M. (chimimic)
14262
Modérateur·trice thématique
Membre depuis 23 ans
Citation de happyvoices49 :
C'est la dernière version définitive, ...
... on la testera donc ensemble.......
Pas sûr
Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com
happyvoices49
49
Nouvel·le AFfilié·e
Membre depuis 11 ans
Rémy M. (chimimic)
14262
Modérateur·trice thématique
Membre depuis 23 ans
happyvoices49
49
Nouvel·le AFfilié·e
Membre depuis 11 ans
happyvoices49
49
Nouvel·le AFfilié·e
Membre depuis 11 ans
Bonjour,
Aujourd'hui réception des circuits imprimé, et dans la foulé montage, Rémi M tu avais raison j'ai fais une bourde pas grave (mal calculé la distance entre 2 connecteurs) mais bon ca le fera!!
j'ai fini le câblage en moins d'une heure, mais stoppé ce soir car il me manque une résistance de 5w, on verra et on testera le fonctionnement demain du coup!

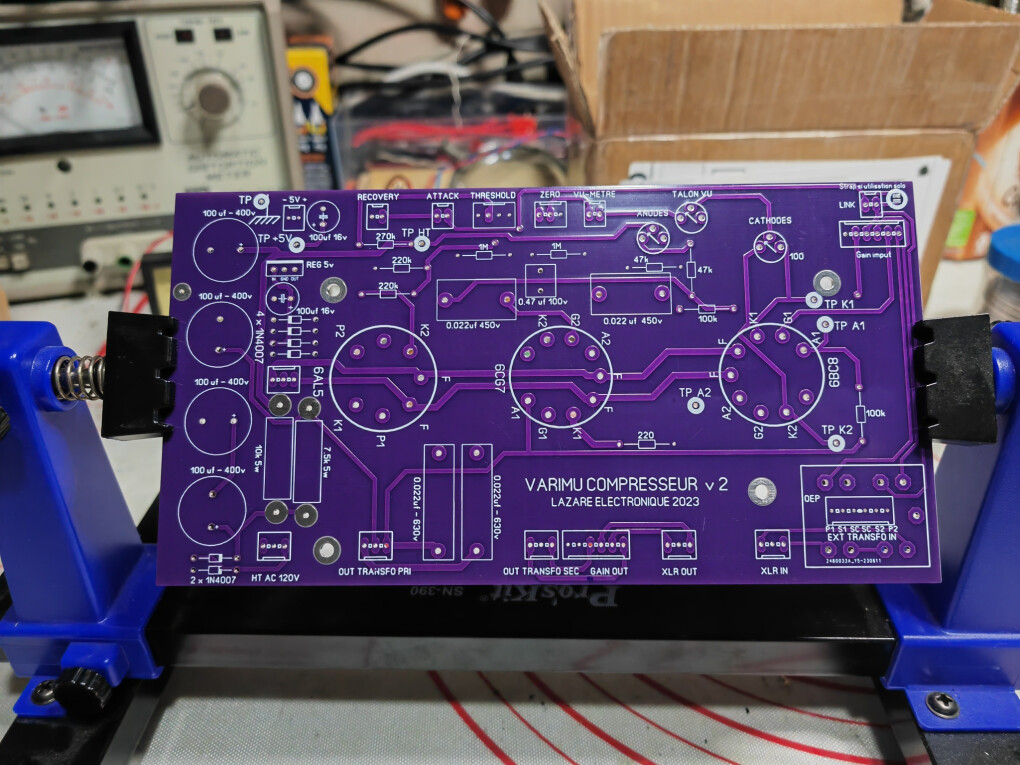

circuit dessus
circuit dessous

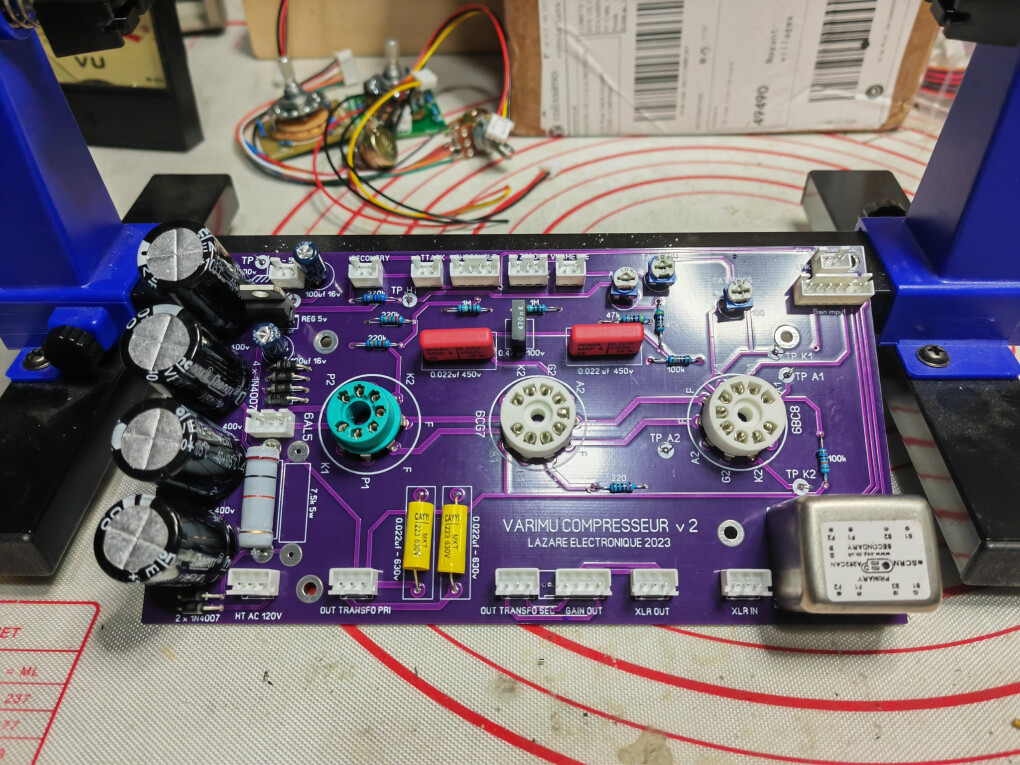

Circuit cablé
Aujourd'hui réception des circuits imprimé, et dans la foulé montage, Rémi M tu avais raison j'ai fais une bourde pas grave (mal calculé la distance entre 2 connecteurs) mais bon ca le fera!!
j'ai fini le câblage en moins d'une heure, mais stoppé ce soir car il me manque une résistance de 5w, on verra et on testera le fonctionnement demain du coup!
circuit dessus
circuit dessous
Circuit cablé
[ Dernière édition du message le 19/06/2023 à 19:49:29 ]
Rémy M. (chimimic)
14262
Modérateur·trice thématique
Membre depuis 23 ans
happyvoices49
49
Nouvel·le AFfilié·e
Membre depuis 11 ans
happyvoices49
49
Nouvel·le AFfilié·e
Membre depuis 11 ans
Salut
En attendant la réception des composants manquant (transfo d'alim, résistances et circuits imprimé), je teste le circuit et ..............c'est bon ca fonctionne!!!
En vrac sur l'établi, Test HT, et générateur sur l'entrée, oscillo direct sur le transfo de sortie, il n'y a pas l'atténuateur de sortie.
Trace bleue signal du générateur 200mv/cm, jaune sortie direct sans atténuateur 5v/cm
A 20 khz
A 10 khz
A 1 khz
A 40 hz
A bientôt
En attendant la réception des composants manquant (transfo d'alim, résistances et circuits imprimé), je teste le circuit et ..............c'est bon ca fonctionne!!!
En vrac sur l'établi, Test HT, et générateur sur l'entrée, oscillo direct sur le transfo de sortie, il n'y a pas l'atténuateur de sortie.
Trace bleue signal du générateur 200mv/cm, jaune sortie direct sans atténuateur 5v/cm
A 20 khz
A 10 khz
A 1 khz
A 40 hz
A bientôt
happyvoices49
49
Nouvel·le AFfilié·e
Membre depuis 11 ans
Modification d'un galva chinois à 4 euros, pour le Varimu
Une fois la résistance interne retirée la sensibilité est d'environ 500uA
l'échelle à été imprimé sur de l'adhésif transparent pour imprimante jet d'encre, bien sur cette échelle à été mesurée c'est pas au pif......
c'est collé au dos de l'échelle d'origine en alu.
Une fois la résistance interne retirée la sensibilité est d'environ 500uA
l'échelle à été imprimé sur de l'adhésif transparent pour imprimante jet d'encre, bien sur cette échelle à été mesurée c'est pas au pif......
c'est collé au dos de l'échelle d'origine en alu.
[ Dernière édition du message le 23/06/2023 à 20:44:14 ]
Rémy M. (chimimic)
14262
Modérateur·trice thématique
Membre depuis 23 ans
Cowbell Studio
420
Posteur·euse AFfamé·e
Membre depuis 14 ans
arnoldorodeo
430
Posteur·euse AFfamé·e
Membre depuis 13 ans
happyvoices49
49
Nouvel·le AFfilié·e
Membre depuis 11 ans
Citation de Cowbell Studio :
Chouette projet !
Tu comptes partir sur quoi pour les transfos et les tubes ?
Le but c'est que chaque "constructeur" puisse faire en fonction de sont budget, ou de la couleur désiré!
j'ai testé pas mal de transfos, et sur le circuit j ai implémenté un OEP, mais aussi un connecteur molex afin de mettre autre chose!!
[ Dernière édition du message le 24/06/2023 à 20:25:35 ]
happyvoices49
49
Nouvel·le AFfilié·e
Membre depuis 11 ans
Cowbell Studio
420
Posteur·euse AFfamé·e
Membre depuis 14 ans
Rémy M. (chimimic)
14262
Modérateur·trice thématique
Membre depuis 23 ans
Merci
Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com
happyvoices49
49
Nouvel·le AFfilié·e
Membre depuis 11 ans
Salut,
C'est gonflant d'attendre du matos qui arrive pas!! LOL
j'ai refais les fonds de vu mètre avec une autre méthode, du PVC de 1mm avec une couche de couleur, et je grave au laser, je préfère ce résultat!!
Gravure:
C'est plus précis que l'imprimante....
Vos avis?
C'est gonflant d'attendre du matos qui arrive pas!! LOL
j'ai refais les fonds de vu mètre avec une autre méthode, du PVC de 1mm avec une couche de couleur, et je grave au laser, je préfère ce résultat!!
Gravure:
