Enceinte d'extension MONO, bi-cablage HP parallele ET série via 2 prises speakons

DDRock

6

Nouvel·le AFfilié·e

Membre depuis 10 mois

Sujet de la discussion Posté le 01/03/2024 à 15:19:58

Hello,

J'écris ce post car je n'ai pas trouvé sur le net le câblage permettant d'offrir la possibilité de se brancher en série ET en parallèle via des fiches speakons.
J'ai trouvé un schéma relatif à ce sujet utilisant des embases jacks stéréo avec switch mais rien sur un montage avec des embases speakons...

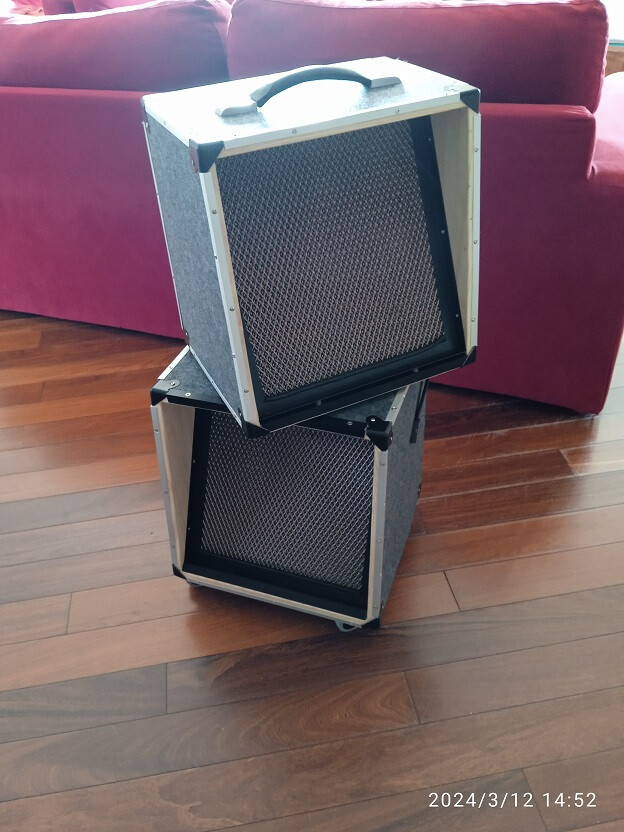

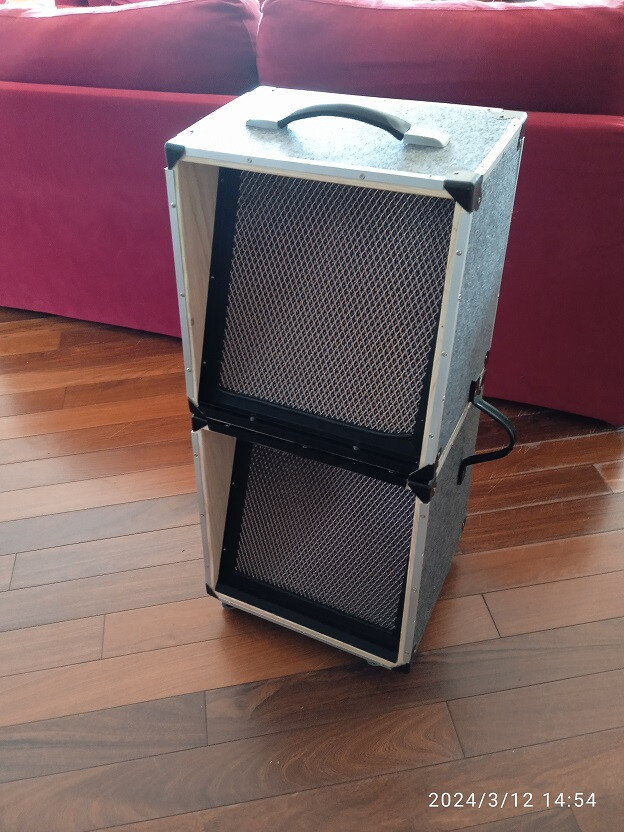

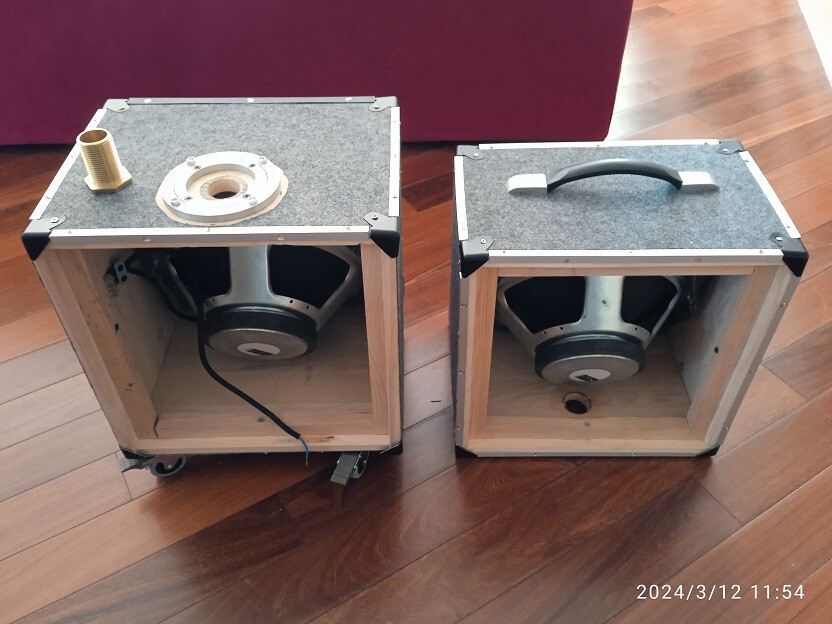

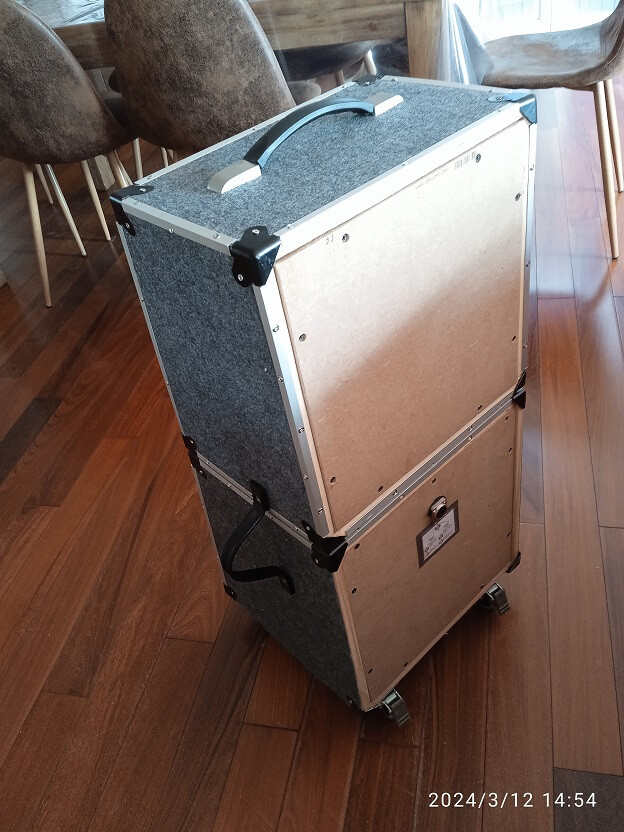

Je suis en MONO (sortie d'ampli bridgée) et j'ai un 1er baffle avec 2 HP en série que je viens d'upgrader.

Je souhaite installer un jack switch après le 2eme HP pour partir alimenter un baffle d'extension ou j'aimerai permettre les branchements (exclusif) série/parallèle de mes anciens HP (qui font 4 Ohms et donc avoir une impédance équivalente respectivement de 8 et 2 Ohms), le tout en en utilisant 2 embases speakons 4 connecteurs classiques (supposées ne jamais être connectées en même temps)

Est-ce que l'un d'entre vous aurait ça ???

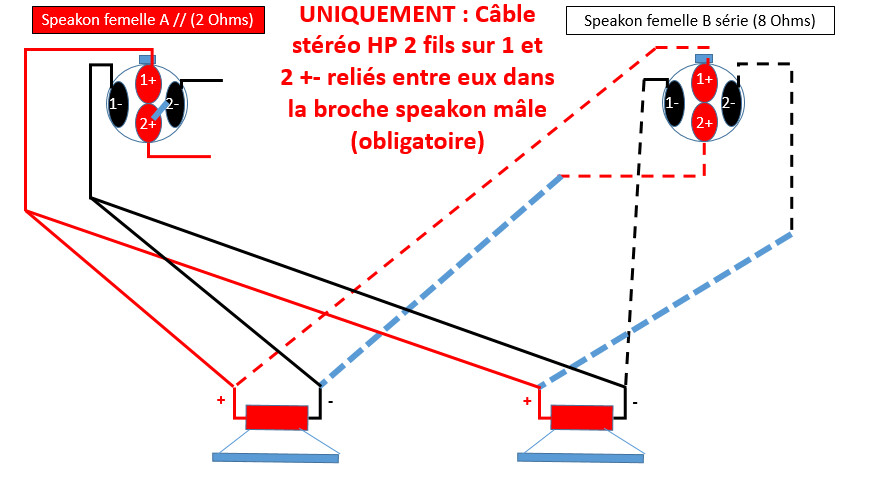

A mon stade de réflexion actuel, je suis arrivé à cette solution :

A priori pas besoin de "switch" mais le câble doit respecter la contrainte d'avoir un pont entre les bornes 2+ et 2- de la fiche mâle (celle qui doit se brancher sur l'une ou l'autre des embases speakons).

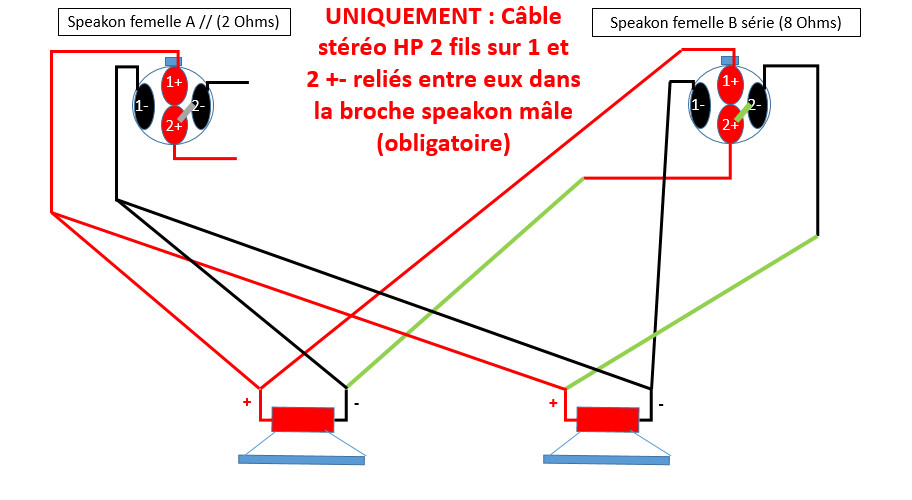

PARALLELE (fiche A) :

SERIE (fiche B) :

Est-ce que l'un des vous valide cette solution ???
Merci d'avance.

A+

[ Dernière édition du message le 01/03/2024 à 15:43:26 ]

Rémy M. (chimimic)

14205

Modérateur·trice thématique

Membre depuis 22 ans

2 Posté le 01/03/2024 à 15:42:48

Bonjour,

ce schéma n'est pas valide. Tel quel, les deux HP sont toujours en parallèle, et ton pont 2+/2- court-circuite simplement le tout...

Edit : tu as modifié ton message pendant que je répondais, mais ce que j'ai écrit reste valable pour les deux premiers câblages.

0

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

[ Dernière édition du message le 01/03/2024 à 15:44:44 ]

DDRock

6

Nouvel·le AFfilié·e

Membre depuis 10 mois

3 Posté le 01/03/2024 à 15:47:15

Ah oui exact...
Merci !

Quelqu'un a une solution ???
(c'est peut-être pas possible sans switch..)

0

Rémy M. (chimimic)

14205

Modérateur·trice thématique

Membre depuis 22 ans

4 Posté le 01/03/2024 à 15:54:42

Effectivement difficile sans commutateur...

1

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

DDRock

6

Nouvel·le AFfilié·e

Membre depuis 10 mois

5 Posté le 01/03/2024 à 16:15:53

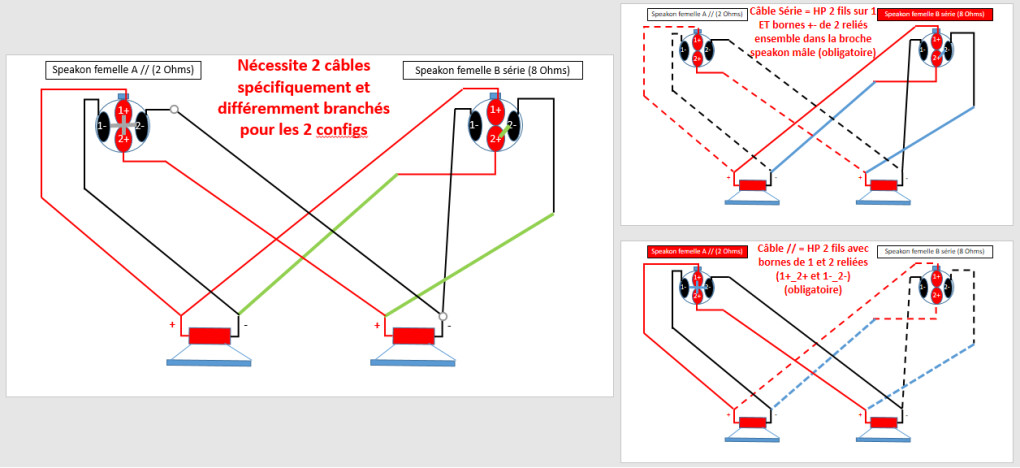

Et avec 2 câbles spécifiques pour les 2 branchements :

???

0

[ Dernière édition du message le 01/03/2024 à 16:28:45 ]

Rémy M. (chimimic)

14205

Modérateur·trice thématique

Membre depuis 22 ans

6 Posté le 02/03/2024 à 06:19:49

Bonjour,

avec des câbles spécifiques, cela peut se faire.
Mais intérêt à bien les étiqueter pour ne pas les utiliser ailleurs par mégarde !

Tu peux adopter le même câblage standard pour les deux HP sur tes deux embases Speakon, à savoir :
HP1+ sur SPK1+
HP1- sur SPK1-
HP2+ sur SPK2+
HP2- sur SPK2-

Pour le câble "montage parallèle" :
pont entre SPK1+ et SPK2+
pont entre SPK1- et SPK2-
et câblage entre SPK1+ et SPK1-

Pour le câble "montage série" :
pont entre SPK1- et SPK2+
et câblage entre SPK1+ et SPK2-

1

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

DDRock

6

Nouvel·le AFfilié·e

Membre depuis 10 mois

7 Posté le 02/03/2024 à 07:56:27

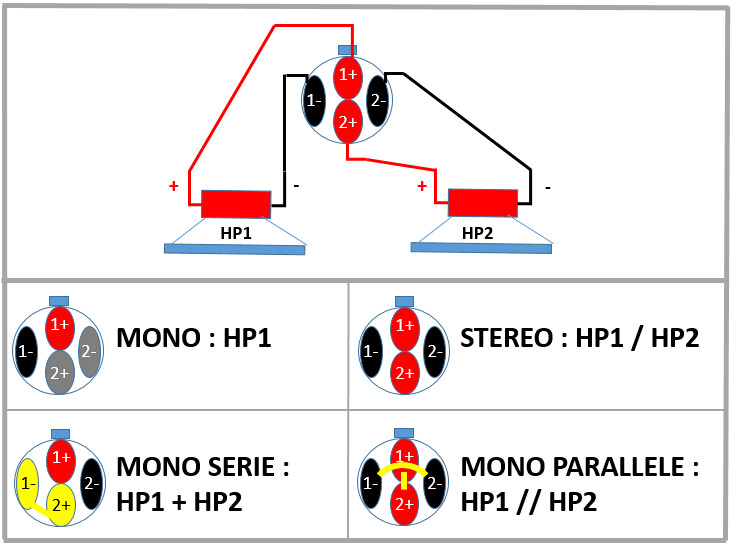

Du coup, je peux utiliser qu'une seule embase speakon :

Et oui, effectivement : bien marquer les câbles (à priori, le risque le plus grand avec cette solution est au niveau de l'impédance et pas des HP)

Merci pour ton aide !
A+

0

[ Dernière édition du message le 02/03/2024 à 08:52:59 ]

Chris Kazvon

17117

Drogué·e à l’AFéine

Membre depuis 13 ans

8 Posté le 04/03/2024 à 10:00:52

Salut,

Je plussoie chimimic
Ton dernier schéma est la meilleure solution

Par ailleurs, c'est exactement pour cette config que les embases 4 points existent
