Filtre passe haut
- 30 réponses
- 5 participants
- 1 161 vues
- 5 followers

Newbe
20

Nouvel·le AFfilié·e
Membre depuis 1 an
Sujet de la discussion Posté le 21/05/2025 à 06:50:04Filtre passe haut
Bonjour à toutes et tous,
Je fabrique actuellement des enceintes et je suis vraiment débutant. Qui plus est, je n'y connais rien en électronique.
Je cherche un filtre passif passe haut qui coupe un 1 Khz et un autre (toujours passe haut) qui filtre à 150 Hz. Le 1er est pour le twiter et le second pour le medium.
J'ai cherché sur internet et je ne trouve pas. Et hier on m'a dit que ce n'était pas bien de faire comme ça car la résistance globale du filtre du twiter va modifier les valeurs de résistance du filtre du medium et inversement. Je ne sais pas si j'ai tout bien compris, alors je retranscris certainement mal ce que l'on m'a dit.
Si quelqu'un s'y connait et pouvait m'aiguiller un peu
Je remercie par avance toutes les personnes qui pourront m'aider.
Cordialement,
NB
Je fabrique actuellement des enceintes et je suis vraiment débutant. Qui plus est, je n'y connais rien en électronique.
Je cherche un filtre passif passe haut qui coupe un 1 Khz et un autre (toujours passe haut) qui filtre à 150 Hz. Le 1er est pour le twiter et le second pour le medium.
J'ai cherché sur internet et je ne trouve pas. Et hier on m'a dit que ce n'était pas bien de faire comme ça car la résistance globale du filtre du twiter va modifier les valeurs de résistance du filtre du medium et inversement. Je ne sais pas si j'ai tout bien compris, alors je retranscris certainement mal ce que l'on m'a dit.
Si quelqu'un s'y connait et pouvait m'aiguiller un peu

Je remercie par avance toutes les personnes qui pourront m'aider.
Cordialement,
NB
[ Dernière édition du message le 21/05/2025 à 06:58:54 ]

michel.29
3317

Squatteur·euse d’AF
Membre depuis 16 ans
21 Posté le 28/05/2025 à 00:55:08
paramètres de Thiele & Small ?
çà désigne l'ensemble des paramètres électromagnétiques qui définissent le comportement du Hp dans une enceinte
ces paramètres sont indispensables pour bien utiliser un Hp
bien plus ici
https://www.petoindominique.fr/php/donnee.php
quand aux selfs
bien difficile de réemployer ou bobiner ses selfs si on ne dispose pas d'un pont de mesure RLC ou "LCR" mètre pour mesurer les selfs
en théorie il est possible de définir la valeur d'une self par sa fabrication:
diamètre du fil,
nombre de spires
diamètre
hauteur,
présence éventuelle d'un noyau ferromagnétique avec une perméabilité connue
ces enceintes me rappellent mon adolescence ou j'ai construit mes premières enceintes avec des Hp de récup
à l'époque des Hp de télé Philips de ce genre
https://www.hupse.eu/radio/speakers/AD2700.htm
puis mes premières enceintes correctes furent des Philips 22RH443 dont j'avais monté les Hp des caisses en agglo de 18mm
la 22RH443 a une caisse en plastique moulé trop petite pour permettre au boomer de s'exprimer
des photos sont disponibles ici
https://www.audiovintage.fr/leforum/viewtopic.php?t=12801&sid=652755d316c62470e72d96756771769e&start=10
çà désigne l'ensemble des paramètres électromagnétiques qui définissent le comportement du Hp dans une enceinte
ces paramètres sont indispensables pour bien utiliser un Hp
bien plus ici
https://www.petoindominique.fr/php/donnee.php
quand aux selfs
bien difficile de réemployer ou bobiner ses selfs si on ne dispose pas d'un pont de mesure RLC ou "LCR" mètre pour mesurer les selfs
en théorie il est possible de définir la valeur d'une self par sa fabrication:
diamètre du fil,
nombre de spires
diamètre
hauteur,
présence éventuelle d'un noyau ferromagnétique avec une perméabilité connue
ces enceintes me rappellent mon adolescence ou j'ai construit mes premières enceintes avec des Hp de récup
à l'époque des Hp de télé Philips de ce genre
https://www.hupse.eu/radio/speakers/AD2700.htm
puis mes premières enceintes correctes furent des Philips 22RH443 dont j'avais monté les Hp des caisses en agglo de 18mm
la 22RH443 a une caisse en plastique moulé trop petite pour permettre au boomer de s'exprimer
des photos sont disponibles ici
https://www.audiovintage.fr/leforum/viewtopic.php?t=12801&sid=652755d316c62470e72d96756771769e&start=10
0

Newbe
20

Nouvel·le AFfilié·e
Membre depuis 1 an
22 Posté le 28/05/2025 à 03:06:13
Coucou Michel,
C'est justement ce lien que j'avais visité au tout départ (pour le T&S) et c'est toujours aussi nébuleux pour moi. Pour le moment ce n'est pas grave, je termine la caisse (ça va être trop de galère de toute manière si je dois encore la réagencer), après je monterai les HP et je m'occuperai de l’électronique (des filtres notamment). Je vais entamer le placage après demain je pense. Merci bcp pour les conseils liées aux bobines, cela m'évitera de perdre du temps et surtout de faire fausse route en essayant de fabriquer les miennes.
J'aime beaucoup vos enceintes et surtout j'adore le côté vintage, c'est d'ailleurs pour cela que j'ai récupéré des énormes enceintes vintage (1973) UNITRA TONSIL. Qu'est ce que c'est que le cylindre rond que l'on voit sur l'une des photos à droite des deux tweeters l'un au dessus de l'autre ?
Je pense que je vais terminer ces enceintes (elles seront parfaitement imparfaites lol), ensuite je rénoverai mes enceintes vintage (ces fameuse unitra tonsil) que j'ai acheté à un petit papi (ça sera bien plus simple comme "projet", il n'y a pas à "réfléchir", juste "rafraichir" l’existant). Et là, ensuite, je pense que je me ferai un retour d'expérience exhaustif pour très très certainement reconstruire de nouvelles enceintes par la suite.
Je vais quand même essayer à nouveau de creuser le T&S...
C'est justement ce lien que j'avais visité au tout départ (pour le T&S) et c'est toujours aussi nébuleux pour moi. Pour le moment ce n'est pas grave, je termine la caisse (ça va être trop de galère de toute manière si je dois encore la réagencer), après je monterai les HP et je m'occuperai de l’électronique (des filtres notamment). Je vais entamer le placage après demain je pense. Merci bcp pour les conseils liées aux bobines, cela m'évitera de perdre du temps et surtout de faire fausse route en essayant de fabriquer les miennes.
J'aime beaucoup vos enceintes et surtout j'adore le côté vintage, c'est d'ailleurs pour cela que j'ai récupéré des énormes enceintes vintage (1973) UNITRA TONSIL. Qu'est ce que c'est que le cylindre rond que l'on voit sur l'une des photos à droite des deux tweeters l'un au dessus de l'autre ?
Je pense que je vais terminer ces enceintes (elles seront parfaitement imparfaites lol), ensuite je rénoverai mes enceintes vintage (ces fameuse unitra tonsil) que j'ai acheté à un petit papi (ça sera bien plus simple comme "projet", il n'y a pas à "réfléchir", juste "rafraichir" l’existant). Et là, ensuite, je pense que je me ferai un retour d'expérience exhaustif pour très très certainement reconstruire de nouvelles enceintes par la suite.
Je vais quand même essayer à nouveau de creuser le T&S...
0
[ Dernière édition du message le 28/05/2025 à 03:18:31 ]

Newbe
20

Nouvel·le AFfilié·e
Membre depuis 1 an
23 Posté le 29/05/2025 à 05:45:15
J'ai une petite question...
Je viens de tomber sur ce filtre passif 3 voies : https://www.haut-parleur.net/filtre-haut-parleur-3-voies.html
Ce que je ne comprends pas, c'est que le modèle de filtre passif 3 voies (cf. lien ci-dessus) ne respecte pas les bonnes pratiques mentionnées sur le site de Dominique PETOIN, notamment en ce qui concerne l'intervalle de coupure haut / bas du médium. Effectivement, Dominique PETOIN indique sur son site qu'il doit toujours y avoir un rapport de 8 à 10 entre la coupure basse et la coupure haute, par exemple si je coupe à 500Hz "en bas", au minimum je dois couper à 4KHz "en haut" (facteur de 8) et au maximum à 5Khz (facteur de 10).
Et j'ai trouvé beaucoup de filtre passifs 3 voies qui ne respectent pas cette règle qui a l'air tout de même basique j'ai l'impression.
Je viens de tomber sur ce filtre passif 3 voies : https://www.haut-parleur.net/filtre-haut-parleur-3-voies.html
Ce que je ne comprends pas, c'est que le modèle de filtre passif 3 voies (cf. lien ci-dessus) ne respecte pas les bonnes pratiques mentionnées sur le site de Dominique PETOIN, notamment en ce qui concerne l'intervalle de coupure haut / bas du médium. Effectivement, Dominique PETOIN indique sur son site qu'il doit toujours y avoir un rapport de 8 à 10 entre la coupure basse et la coupure haute, par exemple si je coupe à 500Hz "en bas", au minimum je dois couper à 4KHz "en haut" (facteur de 8) et au maximum à 5Khz (facteur de 10).
Et j'ai trouvé beaucoup de filtre passifs 3 voies qui ne respectent pas cette règle qui a l'air tout de même basique j'ai l'impression.
0

Nick Zefish
12905

Modérateur·trice thématique
Membre depuis 22 ans
24 Posté le 29/05/2025 à 09:06:31
1100Hz c'est effectivement haut pour une trois voies.
0

michel.29
3317

Squatteur·euse d’AF
Membre depuis 16 ans
25 Posté le 01/06/2025 à 23:07:51
pas optimal
mais si ce filtre est proposé avec une première coupure à 1100 hz c'est avant tout une histoire de prix de vente
une coupure à 500 hz en passif nécessite des selfs et des condos plus gros ( valeurs plus élevées )pour la première coupure
et bien sur , gros condos et grosses selfs > çà coûte des € en neuf
si budget serré
ces filtres devaient déja faire quelque chose de correct
je suppose que tu n'as pas de pont RLC pour pouvoir confectionner tes selfs et les vérifier, vérifier des condos de récupération ...
le genre de truc dont j'ignorais l'existence à l'époque ou je bricolais mes premières boîtes
sans quoi çà serait possible de les bobiner et vérifier les valeurs
pont RLC ou LCR mètre ?
un exemple décrit en vidéo
mais si ce filtre est proposé avec une première coupure à 1100 hz c'est avant tout une histoire de prix de vente
une coupure à 500 hz en passif nécessite des selfs et des condos plus gros ( valeurs plus élevées )pour la première coupure
et bien sur , gros condos et grosses selfs > çà coûte des € en neuf
si budget serré
ces filtres devaient déja faire quelque chose de correct
je suppose que tu n'as pas de pont RLC pour pouvoir confectionner tes selfs et les vérifier, vérifier des condos de récupération ...
le genre de truc dont j'ignorais l'existence à l'époque ou je bricolais mes premières boîtes
sans quoi çà serait possible de les bobiner et vérifier les valeurs
pont RLC ou LCR mètre ?
un exemple décrit en vidéo
0
[ Dernière édition du message le 01/06/2025 à 23:09:30 ]

michel.29
3317

Squatteur·euse d’AF
Membre depuis 16 ans
26 Posté le 01/06/2025 à 23:13:55
Quand au Hp Sony d'origine ?
si tu le ressents si mauvais dans la caisse
possible que ce Hp et l'enceinte fassent partie des séries "à pas cher" chez SONY vendues pour accompagner les chaînes complètes vendues dans les années 80, enceintes conçues à l’économie avec des Hp à pas cher de l'époque
parfois on y trouve des Audax mais souvent avec petits aimants et Qts bien haut > çà mène à ce caractère "boom-boom" et mal défini
si tu le ressents si mauvais dans la caisse
possible que ce Hp et l'enceinte fassent partie des séries "à pas cher" chez SONY vendues pour accompagner les chaînes complètes vendues dans les années 80, enceintes conçues à l’économie avec des Hp à pas cher de l'époque
parfois on y trouve des Audax mais souvent avec petits aimants et Qts bien haut > çà mène à ce caractère "boom-boom" et mal défini
0

Newbe
20

Nouvel·le AFfilié·e
Membre depuis 1 an
27 Posté le 05/06/2025 à 06:12:58
Coucou Michel,
Je viens de trouver le matériel que vous évoquez à 62 euros sur aliexpress. Je garde précieusement vos correspondances car pour le moment je galère un peu avec le placage (même si j'ai bien avancé tout de même).
Je pense que pour "une première" (expérience) je vais me contenter des filtres 3 voies déjà fabriqué et je me rends compte que je n'ai pas si bien choisi que ça mes HP. Je penserai ma 3ème paires d'enceintes avec plus d’expériences et de connaissances.
Je pense que je suis entrain de cumuler plusieurs difficultés en même temps :
La partie ébénisterie qui devait être "ludique" est en réalité pas si "ludique" que ça. Je tombe dans tous les "pièges" du débutant... découpe, colle, jointure, ponçage... C'est une réelle surprise pour moi, c'est un vrai métier en soit le travail du bois (j'ai presque fini la boite gauche). Je posterai des photos une fois totalement terminé et les HP montés.
La partie électronique/acoustique est beaucoup plus "nébuleuse" pour moi, même si petit à petit je commence à comprendre certaines choses (en grande partie grâce à vous ainsi qu'au forum, plus qu'aux différents sites web que je consulte).
Je vais terminer ces enceintes avec des filtres 3 voies déjà prêts, ensuite je rénoverai mes enceintes unitra tonsil zg/40 et pour terminer je construirai de nouvelles enceintes, et cette fois ci, en me penchant beaucoup plus sur le choix des HP, du litrage de la boite et surtout des filtres. Là je pense que je suis entrain de cumuler trop de difficultés en même temps.
Concernant le HP Sony, c'était un HP de home cinéma des années 2000. La référence de l'enceinte est celle-ci : Sony SS-MB115 et impossible de mettre la main sur les caractéristiques technique des HP de cette enceinte (même sur le site de sony). Ci dessous, vous trouverez un lien où on peut voir à quoi mon matériel initial ressemble : https://www.reddit.com/r/BudgetAudiophile/comments/nxwmqe/nothing_too_amazing_but_its_my_first_stereo/
Pour du jazz, le son est pas terrible, il est très mal "défini" je trouve.
Les enceintes UNITRA que je rénoverai ensuite sont celles - ci : https://www.lhuillierparis.com/lot/162514/28694124-unitra-tonsil-zg-40-pour-pathe-marconi-interessantes-paire?search=
Le son est magnifique, mais vraiment magnifique (même sur mon ampli de merdouille Sony) elles sonnent terriblement bien ! Elles manquent de "clarté" mais comparé à mes anciennes Sony, c'est sans commune comparaison possible. Et surtout, comparé aux différentes enceintes neuves que j'ai pu écouter ici et là... parfois à des prix exorbitants... et bien c'est pareil... c'est sans commune comparaison possible.
J'ai quand même un gros travail "théorique" à réaliser je pense avant d'attaquer la conception de ma troisième paire d'enceinte. Pour cette paire ci, je n'ai pas encore attaquer "concrètement" l'aspect filtrage (je n'ai rien acheter pour le moment en terme de filtre). Je commence juste à finaliser la partie "boiserie", je commence à voir le bout.
conclusion : je galère encore avec le bois et je n'ai encore rien "acté" pour la partie filtrage.
Je viens de trouver le matériel que vous évoquez à 62 euros sur aliexpress. Je garde précieusement vos correspondances car pour le moment je galère un peu avec le placage (même si j'ai bien avancé tout de même).
Je pense que pour "une première" (expérience) je vais me contenter des filtres 3 voies déjà fabriqué et je me rends compte que je n'ai pas si bien choisi que ça mes HP. Je penserai ma 3ème paires d'enceintes avec plus d’expériences et de connaissances.
Je pense que je suis entrain de cumuler plusieurs difficultés en même temps :
La partie ébénisterie qui devait être "ludique" est en réalité pas si "ludique" que ça. Je tombe dans tous les "pièges" du débutant... découpe, colle, jointure, ponçage... C'est une réelle surprise pour moi, c'est un vrai métier en soit le travail du bois (j'ai presque fini la boite gauche). Je posterai des photos une fois totalement terminé et les HP montés.
La partie électronique/acoustique est beaucoup plus "nébuleuse" pour moi, même si petit à petit je commence à comprendre certaines choses (en grande partie grâce à vous ainsi qu'au forum, plus qu'aux différents sites web que je consulte).
Je vais terminer ces enceintes avec des filtres 3 voies déjà prêts, ensuite je rénoverai mes enceintes unitra tonsil zg/40 et pour terminer je construirai de nouvelles enceintes, et cette fois ci, en me penchant beaucoup plus sur le choix des HP, du litrage de la boite et surtout des filtres. Là je pense que je suis entrain de cumuler trop de difficultés en même temps.
Concernant le HP Sony, c'était un HP de home cinéma des années 2000. La référence de l'enceinte est celle-ci : Sony SS-MB115 et impossible de mettre la main sur les caractéristiques technique des HP de cette enceinte (même sur le site de sony). Ci dessous, vous trouverez un lien où on peut voir à quoi mon matériel initial ressemble : https://www.reddit.com/r/BudgetAudiophile/comments/nxwmqe/nothing_too_amazing_but_its_my_first_stereo/
Pour du jazz, le son est pas terrible, il est très mal "défini" je trouve.
Les enceintes UNITRA que je rénoverai ensuite sont celles - ci : https://www.lhuillierparis.com/lot/162514/28694124-unitra-tonsil-zg-40-pour-pathe-marconi-interessantes-paire?search=
Le son est magnifique, mais vraiment magnifique (même sur mon ampli de merdouille Sony) elles sonnent terriblement bien ! Elles manquent de "clarté" mais comparé à mes anciennes Sony, c'est sans commune comparaison possible. Et surtout, comparé aux différentes enceintes neuves que j'ai pu écouter ici et là... parfois à des prix exorbitants... et bien c'est pareil... c'est sans commune comparaison possible.
J'ai quand même un gros travail "théorique" à réaliser je pense avant d'attaquer la conception de ma troisième paire d'enceinte. Pour cette paire ci, je n'ai pas encore attaquer "concrètement" l'aspect filtrage (je n'ai rien acheter pour le moment en terme de filtre). Je commence juste à finaliser la partie "boiserie", je commence à voir le bout.
conclusion : je galère encore avec le bois et je n'ai encore rien "acté" pour la partie filtrage.
0
[ Dernière édition du message le 05/06/2025 à 06:18:29 ]

Newbe
20

Nouvel·le AFfilié·e
Membre depuis 1 an
28 Posté le 05/06/2025 à 06:14:30
Nick Zefish, je vous ai oublié, pardonnez moi, je n'ai même pas pris le temps de vous remercier pour votre dernier message. Merci à vous également.
0

michel.29
3317

Squatteur·euse d’AF
Membre depuis 16 ans
29 Posté le 12/06/2025 à 23:24:30
les Unitra
à remettre en service des que possible
inspectes les filtres
mais probablement ces filtres sont équipés de condos MKP
si oui , rien à faire de plus si le son des Unitra te convient
prends une photo des filtres
à remettre en service des que possible
inspectes les filtres
mais probablement ces filtres sont équipés de condos MKP
si oui , rien à faire de plus si le son des Unitra te convient
prends une photo des filtres
0

Newbe
20

Nouvel·le AFfilié·e
Membre depuis 1 an
30 Posté le 17/06/2025 à 16:12:41
Coucou Michel,

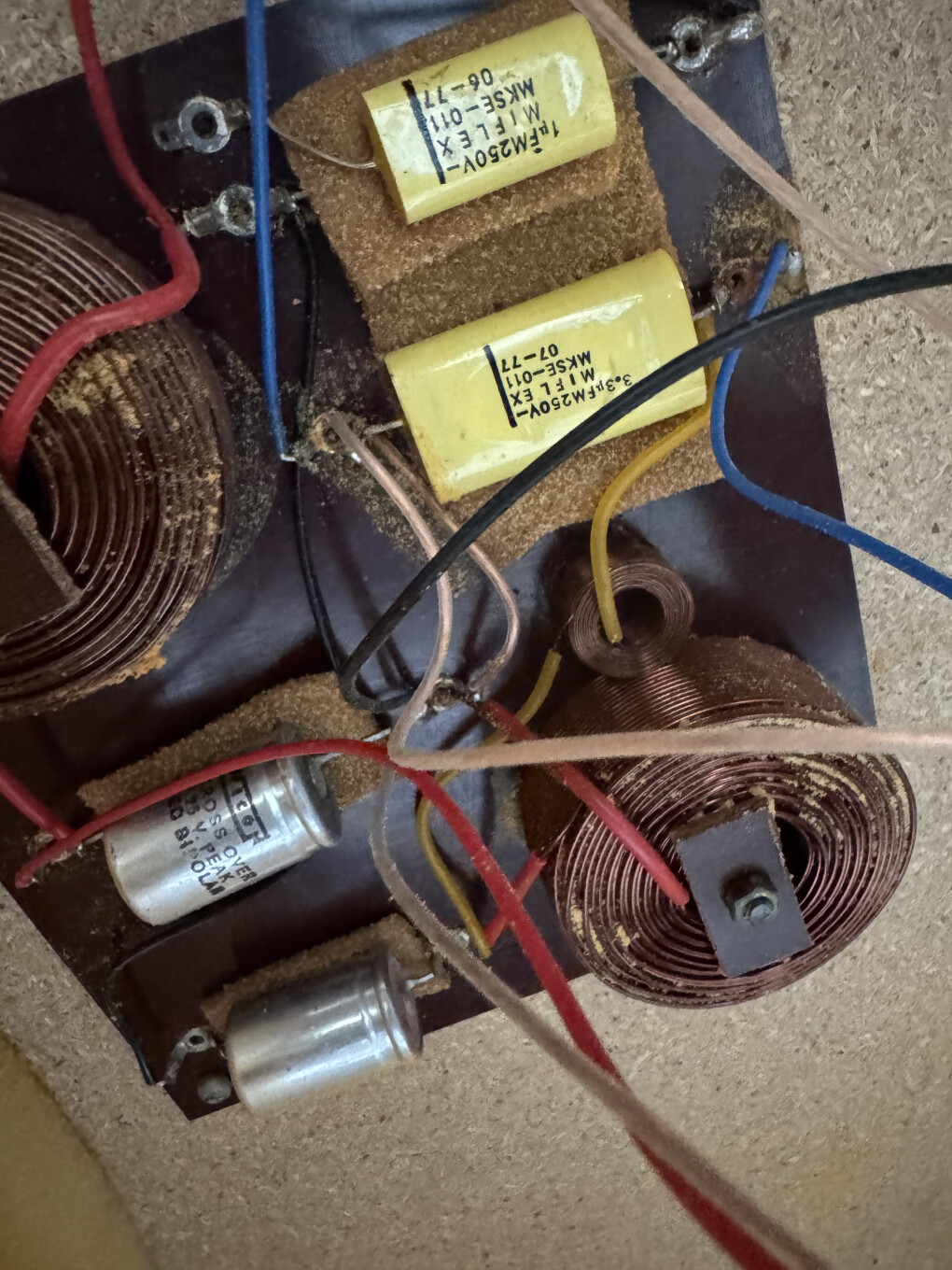

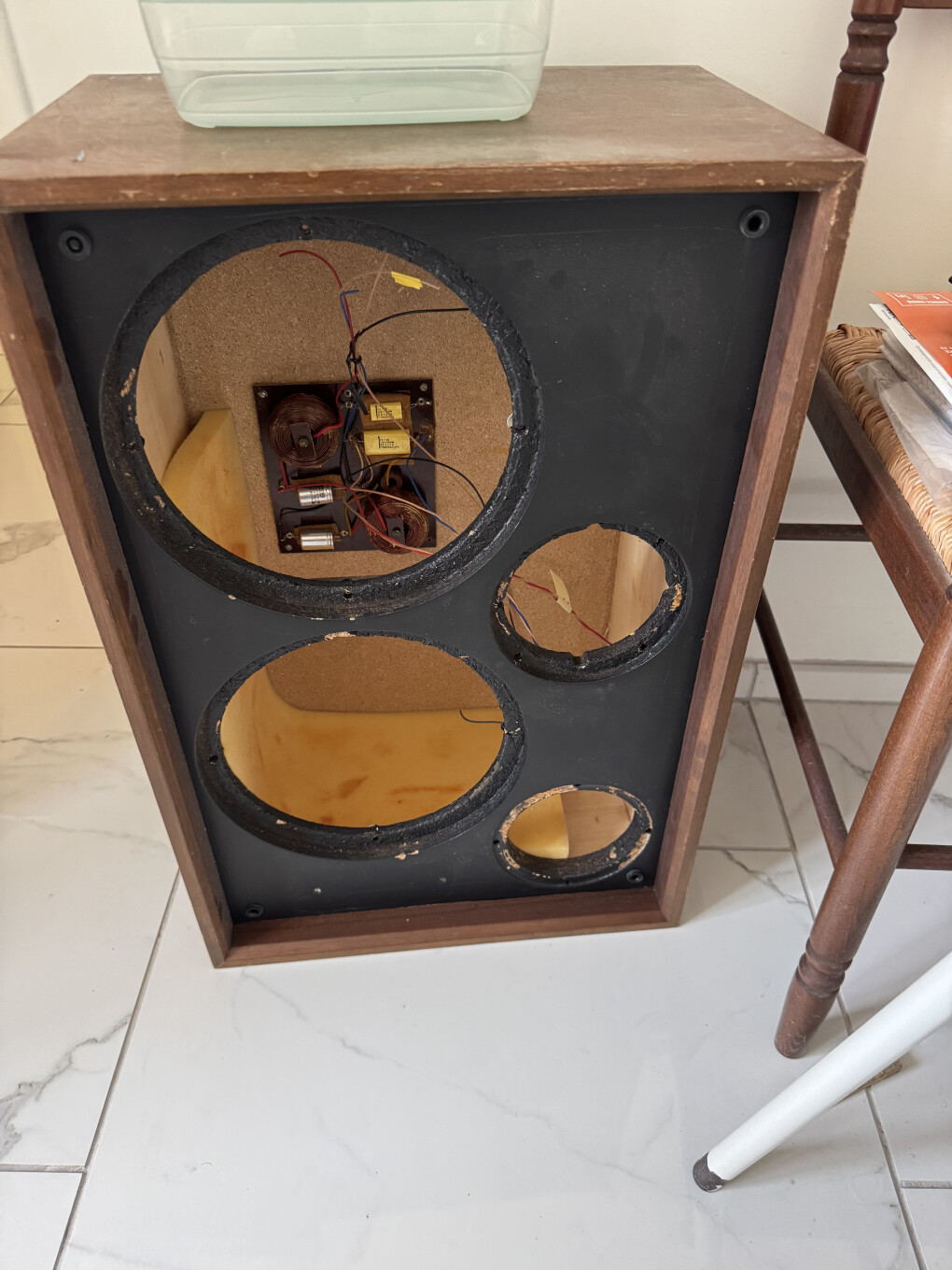

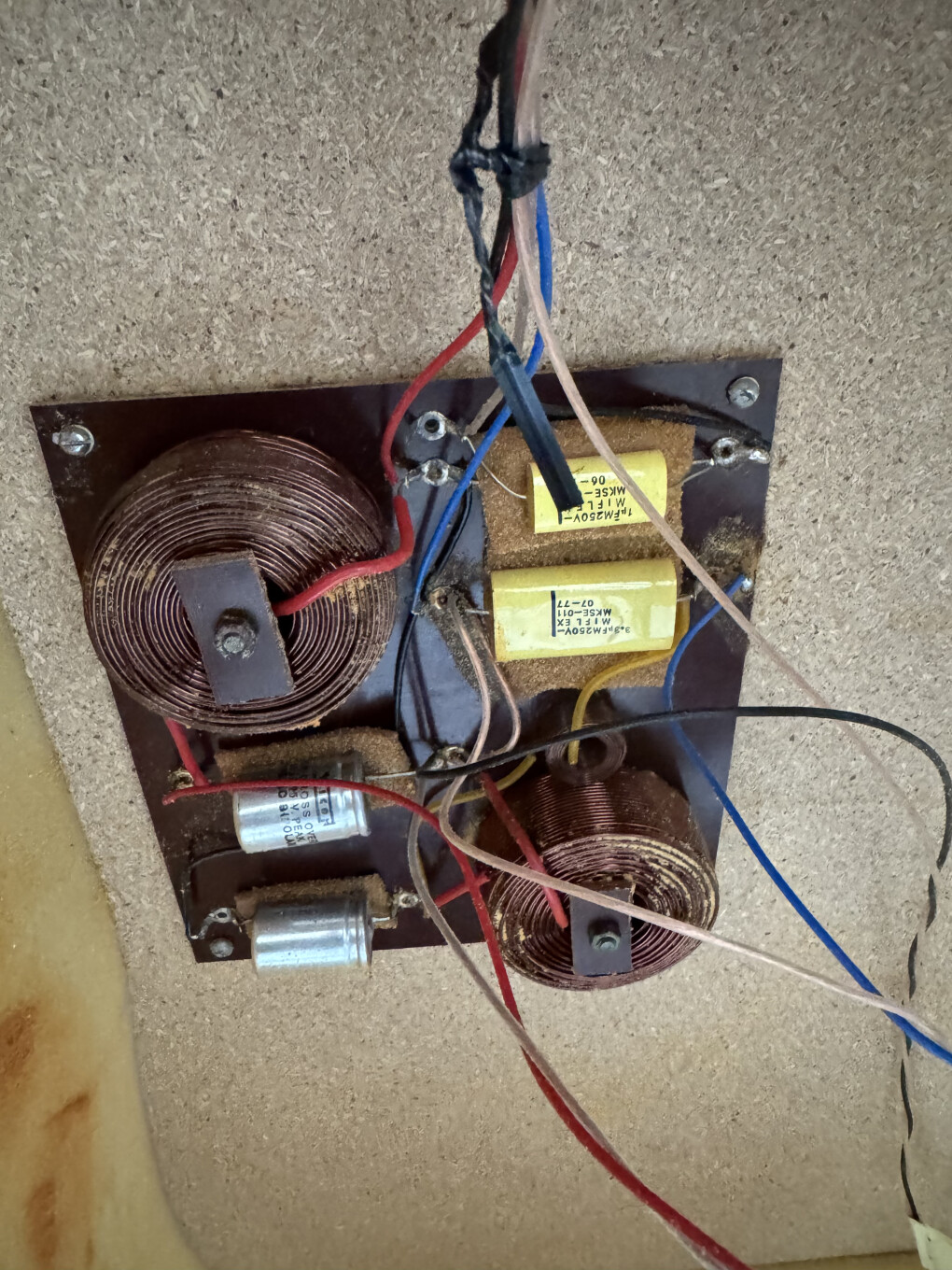

Je joins les photos ci-dessous.



J’ai mis temporairement la fabrication de mes enceintes en pause. J’ai un surplus de travail et j’ai chopé le Covid. Cela fait une petite semaine et je suis toujours malade 😵💫
Les Unitra sont dans leur jus. Elles sont très belles 😍
Pardon s’il y a des fautes d'orthographe. J’écris depuis mon smartphone et je suis encore « mal fichu ». Je suis d’ailleurs actuellement dans la salle d’attente de mon toubib 😵💫
Je joins les photos ci-dessous.



J’ai mis temporairement la fabrication de mes enceintes en pause. J’ai un surplus de travail et j’ai chopé le Covid. Cela fait une petite semaine et je suis toujours malade 😵💫
Les Unitra sont dans leur jus. Elles sont très belles 😍
Pardon s’il y a des fautes d'orthographe. J’écris depuis mon smartphone et je suis encore « mal fichu ». Je suis d’ailleurs actuellement dans la salle d’attente de mon toubib 😵💫
0
