Bonjour,
L'alimentation d'une XR18 ne sort plus aucune tension, sur aucune broche.
En regardant le schéma j'ai mesuré du 300V aux broches du C35

Après je ne sais pas où mesurer pour remonter l'endroit de la panne ?

Quelqu'un à déjà fait ce type de réparation ?

Merci d'avance

Rémy M. (chimimic)

14371

Modérateur·trice thématique

Membre depuis 23 ans

10 Septembre 2025 à 09:09

#2

Bonjour,

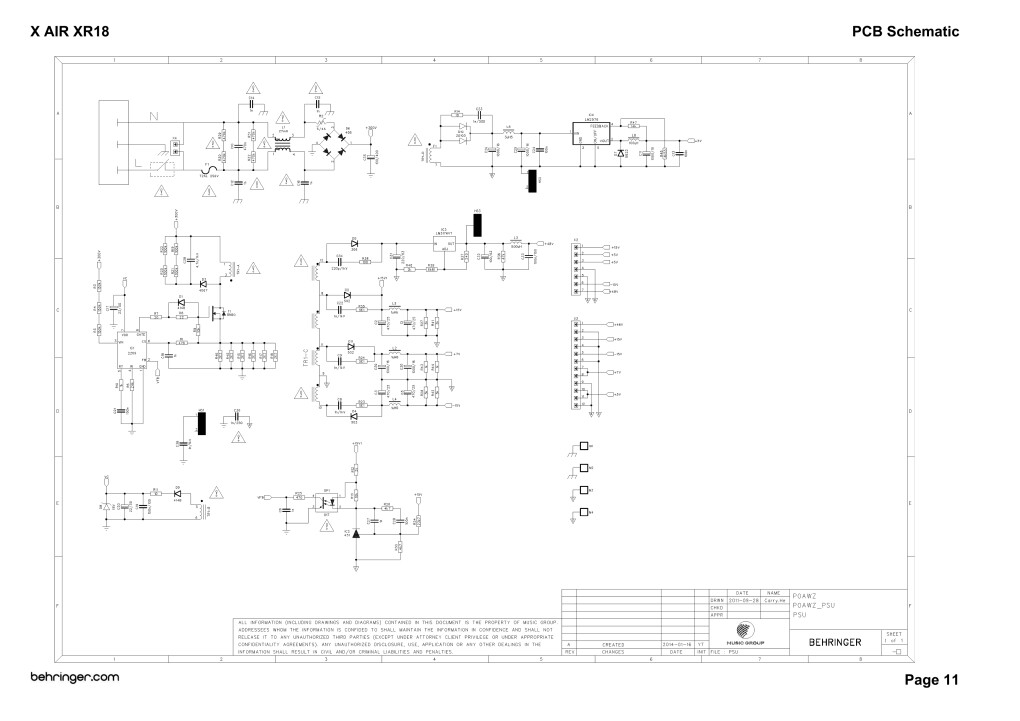

lien vers le schéma, SVP ?
L'image postée est illisible...

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

Feupied

813

Posteur·euse AFfolé·e

Membre depuis 22 ans

10 Septembre 2025 à 09:31

#3

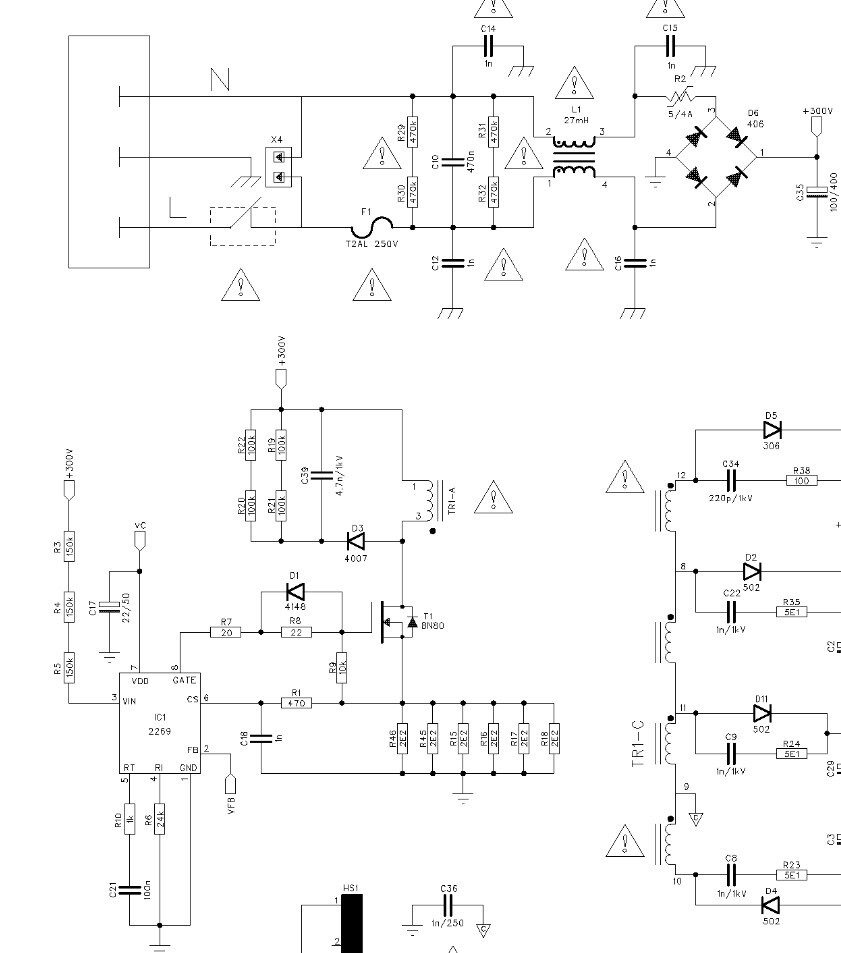

A partir d’une lecture (rapide) du schéma :
Sur les broches du C35 il y a le 300 v redressés par le pont D6 (tension continue)
Ensuite (en dessous sur le schéma) à partir de ce 300V il y a un circuit oscillateur qui alimente le primaire du transformateur TR1-A. Sur les secondaires du TR1 il y a les différentes lignes d’alimentation. S’il n’y a de tension nulle part en aval de TR1 c’est probablement dans ce bloc oscillateur ( IC2269, T1BN80, etc) qu’il y a un problème.

Rémy M. (chimimic)

14371

Modérateur·trice thématique

Membre depuis 23 ans

10 Septembre 2025 à 10:23

#4

Merci Feupied pour le schéma.

Les causes possibles sont multiples.
Le premier point à vérifier est le bon démarrage de l'oscillateur IC1/2269. On doit avoir un signal logique sur la sortie 8/Gate (commande Gate de T1).
Si oscillation il y a, vérifier la tension VFB (FeedBack).

Attention, utiliser de préférence un oscillo avec sonde différentielle pour la vérification des divers signaux.
Je rappelle que le dépannage d'une alim à découpage requiert de bonnes connaissances en électronique et des risques liés à une mauvaise manip.

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

3tiN3

56

Posteur·euse AFfranchi·e

Membre depuis 23 ans

10 Septembre 2025 à 16:45

#5

Citation de Rémy M. (chimimic) :

Bonjour,
lien vers le schéma, SVP ?
L'image postée est illisible...

https://e.pcloud.link/publink/show?code=XZ5wlOZ7pSpaARFCSzlryaFfPj4m763gDIX

Voici le lien vers le schéma. désolé

Rémy M. (chimimic)

14371

Modérateur·trice thématique

Membre depuis 23 ans

10 Septembre 2025 à 18:03

#6

Pas de soucis.
Merci.

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

3tiN3

56

Posteur·euse AFfranchi·e

Membre depuis 23 ans

11 Septembre 2025 à 07:52

#7

Merci à tous, j'ai testé les différents points, j'avais un signal logique à 50hz sur la pin gate, il a même eu un redémarrage avec succès, juste en mettant la pointe de mesure sur une pin, puis plus rien. Mais la personne pour qui je faisais cette réparation a préféré racheter du neuf. Je n'irai pas plus loin faute de temps à consacrer dessus et d'outillage adapté pour les CMS.

Rémy M. (chimimic)

14371

Modérateur·trice thématique

Membre depuis 23 ans

11 Septembre 2025 à 08:40

#8

Citation de 3tiN3 :

j'avais un signal logique à 50hz sur la pin gate

A mon avis anormal...
