Sujet de la discussion Posté le 04/12/2013 à 10:59:46Pouvez vous m'aider à concevoir ma cabine insonorisée (pour batterie et prises voix)
Bonjour,
Je dispose d'une pièce de 5,50 / 3,50 m et d'une hauteur de 2,13m, où il y a une fenêtre sur un des murs de 3,50 en plein milieu donnant sur la route et une porte sur l'autre mur donnant sur l'intérieur de ma maison.
La pièce est situé au premier, en dessous mon garage, au dessus un grenier, d'un coté (long) mitoyen avec le garage d'un voisin de l'autre ma salle de bain.
Actuellement les murs extérieurs sont revêtus de BA13 + 80 mm d'isolant polystyrène, le sol de 6 cm de polystirène + parquet flottant et le plafond est type suspendu avec 20 cm de laine de verre par dessus.
L'idée est de construire une boîte dans la boîte sur la moitié de la pièce dans un premier temps pour l'enregistrement de batteries.
Le projet d'après ce que je sais et ce dont je dispose serait :
1. retirer le sol existant y compris le polystyrène
2. créer une structure en chevrons pour les murs y compris plafond posée au sol sur plots caoutchoucs
3. poser des plaques de bois agglomérés de 19 mm d'épaisseur + collage d'un film acoustique (idème que sous plancher) + visser des plaque de BA13. l'espace entre le mur de 6 cm rempli en panneau de laine de verre. la cloison où se trouve la porte vitrée donnant sur la pièce peut être doublé d'un BA13 + laine de verre.
4. réaliser un sol qui ne touche pas les cloisons : disposer des plots caoutchoucs tous les 40cm d'une auteur de 2 cm. Les vide entre les plots seraient remplis de laine de mouton ou ouate en flocon...
Sur les plot je compte placer des dalles d'agencement en novopan épaisseur 19 puis un film acoustique et le parquet existant reposé. joint silicone entre mur et sol.
5. le plafond (même principe que les murs) posé sur la structure en chevrons sans contact avec le plafond de la pièce existante. Par-contre pour conserver une hauteur de 2,10 m mini il serait à 1cm du plafond, le vite n'etant pour le coup pas comblé de laine.
6. les accès : une porte vitrée étanche et 2 fenêtres étanches.
7. une ventilation mécanique par le grenier (arrivée + sortie d'aire par piège à son dans le coin en biseau)

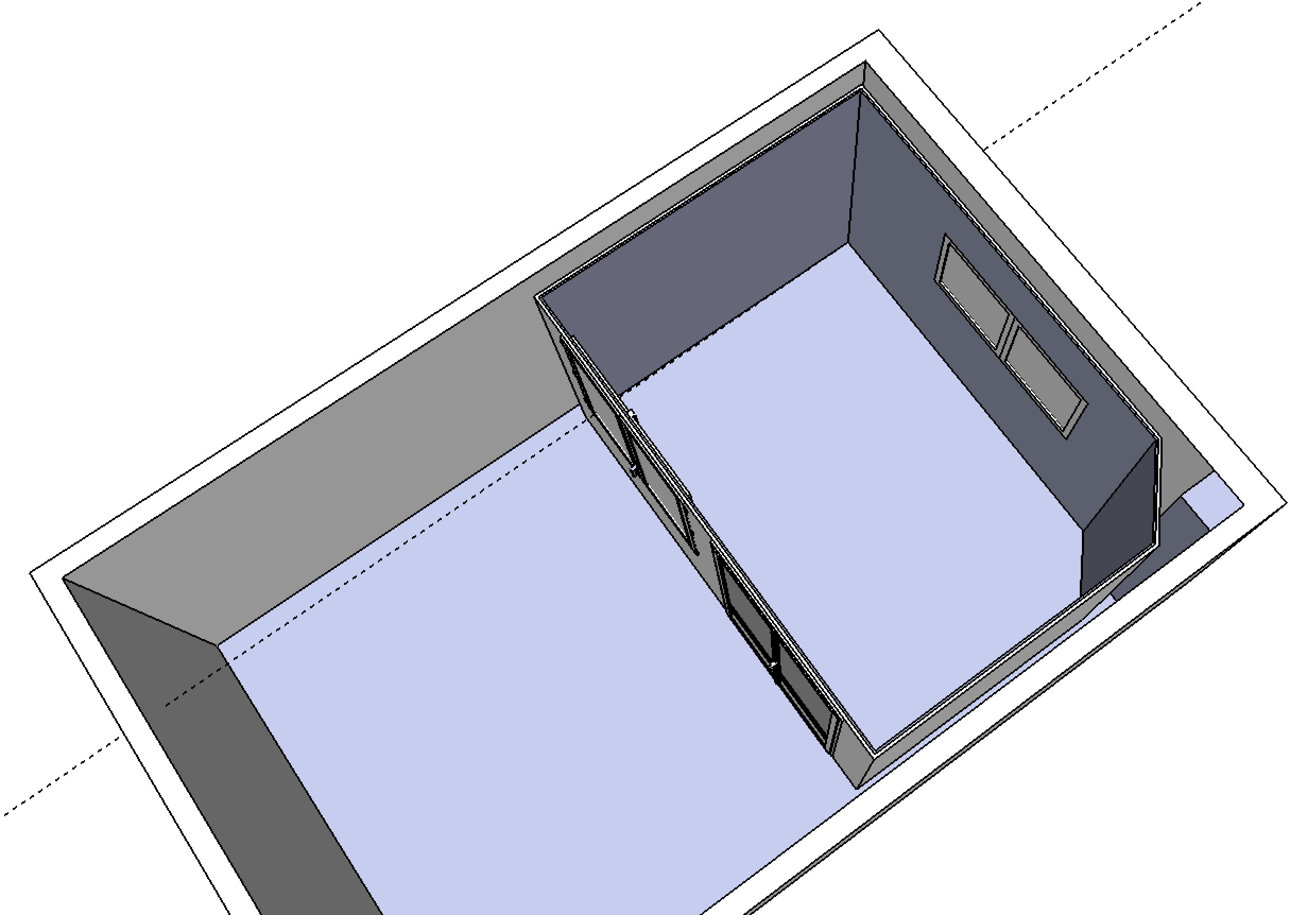

voilà un petit croquis vite fait sur sketchup pour donner un aperçu.

Ma demande : Donnez moi vos retours d'expérience et dites moi ce que vous pensez de l'atténuation que pourrait procurer ce projet. Actuellement mon voisin est cool je joue et j'enregistre en journée il entend mais dit que ça le dérange pas. Je souhaite conserver de bons rapports.
Merci à vous
PS : Je demande des conseils et avis sérieux donc s'il vous plait ne me parler pas de batterie électronique pour régler le problème j'en ai une pour m'entrainer et ça s'arrête là.
Je dispose d'une pièce de 5,50 / 3,50 m et d'une hauteur de 2,13m, où il y a une fenêtre sur un des murs de 3,50 en plein milieu donnant sur la route et une porte sur l'autre mur donnant sur l'intérieur de ma maison.
La pièce est situé au premier, en dessous mon garage, au dessus un grenier, d'un coté (long) mitoyen avec le garage d'un voisin de l'autre ma salle de bain.
Actuellement les murs extérieurs sont revêtus de BA13 + 80 mm d'isolant polystyrène, le sol de 6 cm de polystirène + parquet flottant et le plafond est type suspendu avec 20 cm de laine de verre par dessus.
L'idée est de construire une boîte dans la boîte sur la moitié de la pièce dans un premier temps pour l'enregistrement de batteries.
Le projet d'après ce que je sais et ce dont je dispose serait :
1. retirer le sol existant y compris le polystyrène
2. créer une structure en chevrons pour les murs y compris plafond posée au sol sur plots caoutchoucs
3. poser des plaques de bois agglomérés de 19 mm d'épaisseur + collage d'un film acoustique (idème que sous plancher) + visser des plaque de BA13. l'espace entre le mur de 6 cm rempli en panneau de laine de verre. la cloison où se trouve la porte vitrée donnant sur la pièce peut être doublé d'un BA13 + laine de verre.
4. réaliser un sol qui ne touche pas les cloisons : disposer des plots caoutchoucs tous les 40cm d'une auteur de 2 cm. Les vide entre les plots seraient remplis de laine de mouton ou ouate en flocon...
Sur les plot je compte placer des dalles d'agencement en novopan épaisseur 19 puis un film acoustique et le parquet existant reposé. joint silicone entre mur et sol.
5. le plafond (même principe que les murs) posé sur la structure en chevrons sans contact avec le plafond de la pièce existante. Par-contre pour conserver une hauteur de 2,10 m mini il serait à 1cm du plafond, le vite n'etant pour le coup pas comblé de laine.
6. les accès : une porte vitrée étanche et 2 fenêtres étanches.
7. une ventilation mécanique par le grenier (arrivée + sortie d'aire par piège à son dans le coin en biseau)
voilà un petit croquis vite fait sur sketchup pour donner un aperçu.
Ma demande : Donnez moi vos retours d'expérience et dites moi ce que vous pensez de l'atténuation que pourrait procurer ce projet. Actuellement mon voisin est cool je joue et j'enregistre en journée il entend mais dit que ça le dérange pas. Je souhaite conserver de bons rapports.
Merci à vous
PS : Je demande des conseils et avis sérieux donc s'il vous plait ne me parler pas de batterie électronique pour régler le problème j'en ai une pour m'entrainer et ça s'arrête là.

salegosse
418

Posteur·euse AFfamé·e
Membre depuis 21 ans
2 Posté le 05/12/2013 à 17:04:04
Bonjour, j'ai le même projet que toi mais pas encore le temps de m'en occuper.
Je pense que ta structure en bois pour mural doit reposer sur ton plancher flottant et le plafond devrait reposer sur tes murs. J'me fais comprendre?
0

Giles_le_lion
27

Nouvel·le AFfilié·e
Membre depuis 15 ans
3 Posté le 06/12/2013 à 09:26:38
Oui je te comprends... Merci pour ta réponse.
L'idée ici c'est de poser ma structure bois sur des silent-blocs (caoutchouc épaisseur 40mm), le plafond reposerai bien sur cette structure (pas dessiner pour qu'on y voit qqch sur le schéma.
Quand au sol je l'imaginais totalement désolidarisé de mes nouveau murs/plafond.
Ma principale interrogation est de savoir qu'elle est l'atténuation probable depuis :
1 l'extérieur de la cabine
2 l'extérieur de la pièce
3 chez le voisin ou dans le garage (lol)
La question subsidiaire : quelles sont les optimisations que vous voyez..
L'idée ici c'est de poser ma structure bois sur des silent-blocs (caoutchouc épaisseur 40mm), le plafond reposerai bien sur cette structure (pas dessiner pour qu'on y voit qqch sur le schéma.
Quand au sol je l'imaginais totalement désolidarisé de mes nouveau murs/plafond.
Ma principale interrogation est de savoir qu'elle est l'atténuation probable depuis :
1 l'extérieur de la cabine
2 l'extérieur de la pièce
3 chez le voisin ou dans le garage (lol)
La question subsidiaire : quelles sont les optimisations que vous voyez..
0

Giles_le_lion
27

Nouvel·le AFfilié·e
Membre depuis 15 ans
4 Posté le 06/01/2014 à 11:50:52
Personne pourrait m'aider?
1

jayjenleo
288

Posteur·euse AFfamé·e
Membre depuis 16 ans
5 Posté le 07/01/2014 à 08:33:10
salut
Je viens de finir mon studio d'enregistrement batterie (piece isolée au fond du jardin).
Je ne pourrais pas t'aider sur les indices d'attenuations mais une chose qu'il faudrait que tu prennes c'est de la laine de roche plus que de la laine de verre. Elle isole beaucoup plus niveau acoustique et du matsic de PU plutot que du silicone pour les joins. Apres LE souci c'est la porte et la fenetre. Tu auras beau faire du super beau boulot au niveau plancher et tout si t'as porte ne vaut rien (cad la plupart des portes du commerce) ca va passer par la. en principe ca devrais bien attenuer mais si tu peux mettre la paquet sur la porte et la fenetre ca ne sera que benefique. (apres c'est un budget !!!
)
Je viens de finir mon studio d'enregistrement batterie (piece isolée au fond du jardin).
Je ne pourrais pas t'aider sur les indices d'attenuations mais une chose qu'il faudrait que tu prennes c'est de la laine de roche plus que de la laine de verre. Elle isole beaucoup plus niveau acoustique et du matsic de PU plutot que du silicone pour les joins. Apres LE souci c'est la porte et la fenetre. Tu auras beau faire du super beau boulot au niveau plancher et tout si t'as porte ne vaut rien (cad la plupart des portes du commerce) ca va passer par la. en principe ca devrais bien attenuer mais si tu peux mettre la paquet sur la porte et la fenetre ca ne sera que benefique. (apres c'est un budget !!!

0

Giles_le_lion
27

Nouvel·le AFfilié·e
Membre depuis 15 ans
6 Posté le 07/01/2014 à 09:25:49
Merci pour tes éléments de réponses et ton retour d'expérience. Oui pour la porte d'après ce que j'ai pu comprendre lors de discussion avec des amis c'est qu'il vaudrai mieux une porte isolée en bois (que j'arrive à réaliser moi-même) plutôt que vitrée de chez bricomélo (sauf vitrage acoustique asymétrique mais c'est bonbon).
Du coup pour la vitre j'opterai plus pour un système home made doublé : intérieur cabine un verre simple de 6/8 mm et extérieur une simple vitre les deux étant désolidarisées. Reste la vitre donnant sur l'extérieur à traiter.
Là où je me pose des questions sur l'efficacité, c'est surtout pour le sandwich:
Batterie à 95-105 db ==> BA13/Novopan18 mm - structure portante - laine 5 cm / Mur original ==> Bruit en db?
(le mur original est en briques rouges sur 22 cm + placo 13mm et 10 cm polystyrène)
Du coup pour la vitre j'opterai plus pour un système home made doublé : intérieur cabine un verre simple de 6/8 mm et extérieur une simple vitre les deux étant désolidarisées. Reste la vitre donnant sur l'extérieur à traiter.
Là où je me pose des questions sur l'efficacité, c'est surtout pour le sandwich:
Batterie à 95-105 db ==> BA13/Novopan18 mm - structure portante - laine 5 cm / Mur original ==> Bruit en db?
(le mur original est en briques rouges sur 22 cm + placo 13mm et 10 cm polystyrène)
0

=LouF=
6394

Je poste, donc je suis
Membre depuis 21 ans
7 Posté le 07/01/2014 à 13:45:50
Salut, je viens de finir une strucure du genre. Ta hauteur est de 2,13m; c'est peu. Tu peux pas recuperer un peu de hauteur?
0
l'appréciation qu'on peut avoir de la déco de Noel de ma voisine dépend de la conscience qu'on a de l'état de la société.

bob lazar
85

Posteur·euse AFfranchi·e
Membre depuis 15 ans
8 Posté le 07/01/2014 à 14:34:10
Salut !
J'ai fais mon petit studio au fond de mon jardin:
si ça peut te donner des pistes de réflexion.
bien à toi
bonne année 2014
bob
J'ai fais mon petit studio au fond de mon jardin:
si ça peut te donner des pistes de réflexion.
bien à toi
bonne année 2014
bob
0

Giles_le_lion
27

Nouvel·le AFfilié·e
Membre depuis 15 ans
9 Posté le 07/01/2014 à 16:33:31
Bob : Merci pour la vidéo (joli studio) je copierai probablement dessus
Louf : Malheureusement non, je suis coincé entre la dalle du dessous et du dessus, donc à quelques centimètres près ça bougera pas.

Louf : Malheureusement non, je suis coincé entre la dalle du dessous et du dessus, donc à quelques centimètres près ça bougera pas.
0
[ Dernière édition du message le 07/01/2014 à 16:38:06 ]

Giles_le_lion
27

Nouvel·le AFfilié·e
Membre depuis 15 ans
10 Posté le 15/01/2014 à 12:00:33
Bob lazar : dis à combien estimes tu l’atténuation en dehors de ta construction (surtout dans le cas d'enregistrement de batterie), à ce que je vois tu as agglo 20 cm - laine de roche - BA13.
0

sy1kenoby
2

Nouvel·le AFfilié·e
Membre depuis 19 ans
11 Posté le 04/09/2014 à 19:27:12
Bonjour,
J'ai le projet de construire une boite dans une cave, je suis batteur et comme vous le savez les voisins n'aiment pas trop le bruit d'une batterie.
Mon projet est le suivant :
Construire une boite dans une cave . boite qui ferait 3*3m donc un carre ou plus suivant le cout de la construction. le probleme ( car sans probleme c'est pas marrant) c'est que le plafond existant est a 2.10m et je ne peux pas y toucher car je suis locataire.
il faut aussi que je rehausse de 10/20cm la boite au cas d'inondation.
mes questions sont les suivantes:
Quels types de materiaux dois je prendre pour m'assurer d'une insonorisation maximale?
dois je construire un double mur?
mon budget est de 1500 dollars ( je suis francais mais je vis aux USA)
je veux juste une boite avec une porte pour pouvoir jouer a un volume correct sans deranger mes voisins.
Merci de vos reponses.
J'ai le projet de construire une boite dans une cave, je suis batteur et comme vous le savez les voisins n'aiment pas trop le bruit d'une batterie.
Mon projet est le suivant :
Construire une boite dans une cave . boite qui ferait 3*3m donc un carre ou plus suivant le cout de la construction. le probleme ( car sans probleme c'est pas marrant) c'est que le plafond existant est a 2.10m et je ne peux pas y toucher car je suis locataire.
il faut aussi que je rehausse de 10/20cm la boite au cas d'inondation.
mes questions sont les suivantes:
Quels types de materiaux dois je prendre pour m'assurer d'une insonorisation maximale?
dois je construire un double mur?
mon budget est de 1500 dollars ( je suis francais mais je vis aux USA)
je veux juste une boite avec une porte pour pouvoir jouer a un volume correct sans deranger mes voisins.
Merci de vos reponses.
0

Giles_le_lion
27

Nouvel·le AFfilié·e
Membre depuis 15 ans
12 Posté le 13/11/2014 à 09:49:23
Moi je dirais qu'en osb + structure bois tu pourrais très bien réaliser ton projet, cependant vu les dimensions 3/3/2,10 il te resterai en hauteur intérieur d'environ 1,80/1,90 m (tenant compte de ta ré-hausse de 10/20 cm et des épaisseurs des doubles parois), il resterai 2,80/2,80 au sol.
Tu construirai une boite en bois et comblerai les volumes ressorts de laine de roche ou verre. Attention l'acoustique risque de ne pas être au rendez-vous, ni le confort d'ailleurs compte tenu des dimensions.
J'attire également ton attention sur le fait qu'il faudra que ta porte soit le plus étanche possible une ventilation mécanique sera nécessaire si tu veux pas t'asphyxier. L'ensemble devra être désolidarisé du bâtiment (monter sur silent-bloc ou autre système).
Et je n'ai absolument aucune idée du niveau d'atténuation que tu auras.
Tu construirai une boite en bois et comblerai les volumes ressorts de laine de roche ou verre. Attention l'acoustique risque de ne pas être au rendez-vous, ni le confort d'ailleurs compte tenu des dimensions.
J'attire également ton attention sur le fait qu'il faudra que ta porte soit le plus étanche possible une ventilation mécanique sera nécessaire si tu veux pas t'asphyxier. L'ensemble devra être désolidarisé du bâtiment (monter sur silent-bloc ou autre système).
Et je n'ai absolument aucune idée du niveau d'atténuation que tu auras.
0

Giles_le_lion
27

Nouvel·le AFfilié·e
Membre depuis 15 ans
13 Posté le 05/02/2015 à 11:52:20
Up!
Bon, le projet n'a toujours pas démarré, peu de temps et encore beaucoup d'incertitudes, cependant je pense plutôt faire la pièce complète au lieu d'une cabine...
J'ai lu beaucoup de choses, sur certain site on préconise l'emploi de masses lourdes visco-elastique en sandwich entre 2 placos, c'est matériaux sont très cher environ 20 euros le m².
Pensez vous qu'il est possible d'utiliser du bitume en rouleau pour toiture type :" Rouleau bitume vert IKO, 1x10 m" qui a une densité de 10 à 11 kg / m²?
merci
Bon, le projet n'a toujours pas démarré, peu de temps et encore beaucoup d'incertitudes, cependant je pense plutôt faire la pièce complète au lieu d'une cabine...
J'ai lu beaucoup de choses, sur certain site on préconise l'emploi de masses lourdes visco-elastique en sandwich entre 2 placos, c'est matériaux sont très cher environ 20 euros le m².
Pensez vous qu'il est possible d'utiliser du bitume en rouleau pour toiture type :" Rouleau bitume vert IKO, 1x10 m" qui a une densité de 10 à 11 kg / m²?
merci
0
[ Dernière édition du message le 05/02/2015 à 11:52:45 ]

Yves B
3

Nouvel·le AFfilié·e
Membre depuis 10 ans
14 Posté le 23/02/2015 à 14:28:50
ah ce n'est pas une mauvaise idée ! pourquoi pas ?
Pour info je suis en train de me construire un abri anti-atomique, heu pardon, un local insonorisé dans mon garage. J'ai posté quelques points qui peuvent t'intéresser, voir mon autre post d'aujourd'hui sur https://fr.audiofanzine.com/mobilier-accessoires-amenagement/forums/t.588206,piece-musique-dans-sous-sol-semi-enterre.html
Perso je n'ai pas opté pour le bitume et ce genre de choses, parce que cela me semble compliqué à mettre en oeuvre : poids, bords irréguliers, et puis aussi le prix...
Pour info je suis en train de me construire un abri anti-atomique, heu pardon, un local insonorisé dans mon garage. J'ai posté quelques points qui peuvent t'intéresser, voir mon autre post d'aujourd'hui sur https://fr.audiofanzine.com/mobilier-accessoires-amenagement/forums/t.588206,piece-musique-dans-sous-sol-semi-enterre.html
Perso je n'ai pas opté pour le bitume et ce genre de choses, parce que cela me semble compliqué à mettre en oeuvre : poids, bords irréguliers, et puis aussi le prix...
0
