Construction d'un meuble avec tiroir pour clavier 88 touches

  • 26 réponses
  • 16 participants
  • 27 420 vues
  • 22 followers
Sujet de la discussion Construction d'un meuble avec tiroir pour clavier 88 touches
Salut,
Je souhaite me lancer dans la construction d'un petit meuble de studio qui pourra supporter un clavier lesté 88 touches.

L'idée c'est d'avoir plus de confort que mon meuble actuel pour jouer du clavier en ayant le piano à la bonne hauteur, en utilisant sur un support coulissant pour le clavier.

Ma grande question concerne la coulisse sous le meuble, va t'elle pouvoir supporter correctement le clavier de 20Kg sans bouger ou casser...Etc ?

J'ai donc choisi du costaud pour la coulisse :
http://www.bricozor.com/coulisses-billes-telescopiques-tiroirs-montage-lateral-acier-zingue-charge-160-kg-sortie-totale-accuride.html
Avec cette corniere :
http://www.bricozor.com/coulisses-billes-telescopiques/kit-equerres-635xx-5321-5321ec-accuride.html

Voici un plan avec les dimensions et poids :


Mon clavier est DIY à base de clavier fatar.

Vous en pensez quoi ? Ca semble faisable? Je suis pas super bricoleur donc je préfère avoir quelques avis experimentés!


Merci!
Afficher le sujet de la discussion
21
Hello!
Je déterre ce topic...
Je pense me lancer dans ce genre de bricolage. Je me suis rendu compte que le problème était la peur d'une charge trop importante pendant le jeu sur le clavier déplié.
Et là, j'ai eu une illumination que je vais certainement tenter de mettre en pratique.
Un pied escamotable!
Je n'ai pas encore trouvé le bon pied, mais je pense que l'idée est bonne, et permettrait de répartir la charge.
On peut même imaginer 2 pieds réglables, télescopiques, à voir...
Qu'en pensez-vous?
22
Le problème n'est pas vraiment la charge : 20 kg répartis sur deux glissières fixées par 5-6 vis, c'est rien du tout.
Là où on a le plus de problème sur ce genre de montage c'est le jeu, la souplesse, le système d'arrêt des glissières.
Sinon, quand on joue, on se retrouve avec un clavier qui ne semble pas tenu, un peu comme les supports en X bon marché.
Pour jouer sur un 88 touches rapidement et avec une grand amplitude (donc piano, non ?), il faut une très bonne rigidité et pas de vibration...
23
C'est pas faux., mais ça dépend de l'installation.
Je tablais sur une solution légère mais renforcée par le dessous, d'où le pied. Mais on pourrait aussi imaginer un tabouret de piano avec des systèmes régales...
J'ai encore réfléchi et je pense que je vais poser mon clavier sur mon plateau profond (réglable en hauteur électriquement), avec un système de rails que je vais visser pour pour pouvoir approcher ou éloigner à ma guise le piano du bord du plateau et interchanger ainsi mon clavier informatique et le clavier du piano. J'aurai ainsi toute la place pour mes jambes et le bricolage sera moins fatigant. La stabilité ne sera plus un problème...
J'ai choisi un système de rails, glissières, à patins sur lesquels je visserai une plaque de métal, et en route Simone!
24
usage studio comme sur le premier post du fil ( 2015)

rigide ?
pas moyen de fixer ton meuble au sol ? au murs ?
lester le fond du meuble ?
plateau fait en plan de travail de cuisine ?

les glissières à billes 170Kg devraient être bien assez rigides
prévois peut être 2 verrous pour bloquer la positon "ouvert" ce pour éviter que le clavier ne se dérobe sous le plateau pendant le jeu
25
Bonjour à tous,
Je suis moi-même en pleine construction de mon bureau, et ce post me fait réfléchir à des problématiques que je n'avais pas envisagées.
Mon bureau est en massif 26 mm, fixé sur tasseaux côté mur, avec 2 pieds à l'avant ; donc aucun risque de basculement. Je l'ai fixé à 77 de hauteur (dessous). Le clavier que je compte y mettre est un 66 touches de 6.5 kg. Je comprends qu'il faut bétonner les points à l'avant, mais compte tenu du poids relativement peu élevé, je ne vais pas mettre de vis traversantes.
En revanche, la rigidité du support lors du jeu, et le blocage des coulisses sont importantes pour moi. Je me demande aussi s'il ne vaut pas mieux prendre un tiroir à sortie partielle plutôt que totale, pour la rigidité, en surdimensionnant la longueur des coulisses par rapport au clavier (j'ai de toutes façons 65 cm de profondeur sous le bureau, et n'ai besoin que d'une sortie de 30 cm). Qu'en pensez-vous ?
Par ailleurs, est-il préférable de mettre la glissière en contact avec le plateau, ou les déporter plus bas à la hauteur du tiroir ?
26
coulisses à sortie partielle
pas sûr quelles soient plus rigides car souvent de construction plus légères

à mon avis à vérifier en magasin
n'hésites pas à aller voir chez les spécialistes de la quincaillerie-serruerie
ils auront probablement des produis destinés aux agenceurs professionels
Prolians
Setin
Legallais
boschat-laveix
27

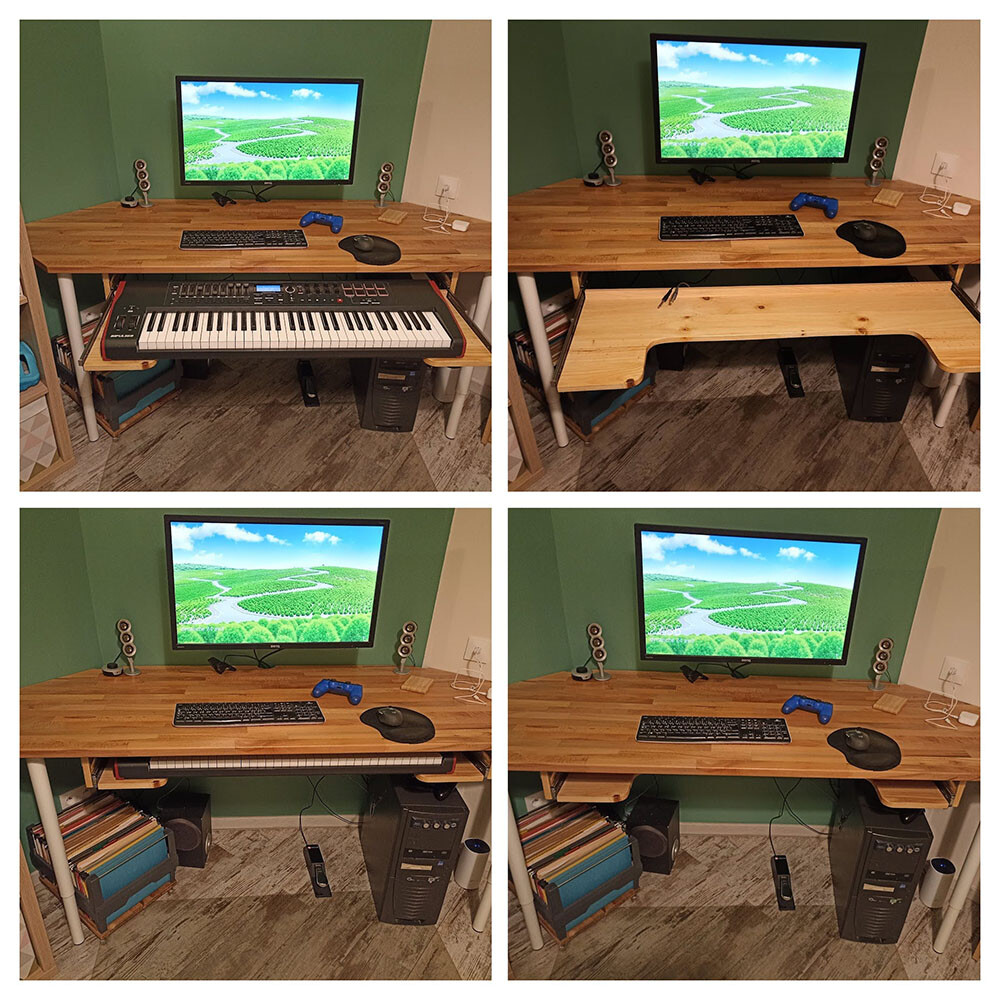

Bon ben j'ai terminé mon travail et je suis assez content !
J'ai suivi les conseils de cette file, à savoir bien bétonner la fixation avant du tiroir.

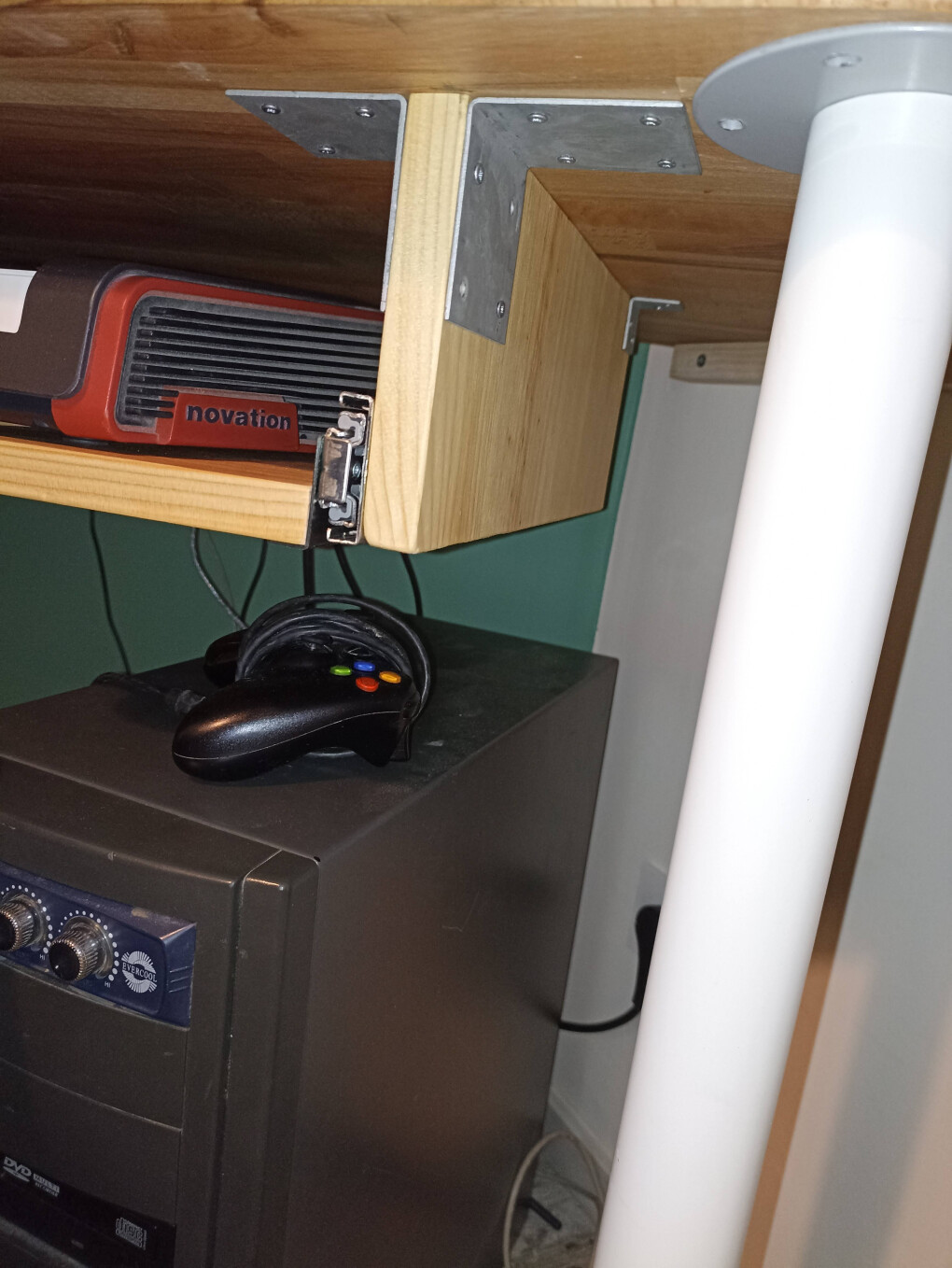

Je n'ai pas mis de vis traversantes mais les plus longues, nombreuses et espacées possibles (4 grosses équerres de 6 cm de chaque côté). La forme de tiroir que j'ai faite est cool, ça me permet de gagner environ 2.5 cm d'espace supplémentaire pour les cuisses (1.8 d'épaisseur de bois + encore quelques mm grâce aux patins du clavier).
Pour les coulisses, j'ai choisi celles-ci, avec ces équerres qui vont avec, sortie totale, 45 kg et point dur à l'ouverture (j'ai un 66 touches de 6.5 kg). Bon, le point dur, en pratique, c'est un peu une blague, mais c'est mieux que rien ; pour ce que je joue dessus, je pense que ça suffit pour que le clavier reparte pas en arrière.
Autre astuce, j'ai mis mon tiroir 5 cm en retrait sous le bureau, j'avais calculé que je n'avais pas besoin que l'arrière de mon clavier soit apparente lorsque le tiroir est ouvert. C'était une riche idée car 1) je gagne encore de l'espace pour les jambes (c'est à l'avant qu'on a besoin du plus de hauteur !) et 2) la distance avec clavier/souris est réduite. Ce serait à refaire, je déporterais encore 1 ou 2 cm en arrière.
Je suis donc maintenant rodé pour répondre à des questions s'il y en a ;-)

[ Dernière édition du message le 26/04/2022 à 12:58:45 ]
