Hello à tous,
Encore un projet de studio dans une petite pièce , un garage.
Et oui après plus de 10 ans à faire de la musique (HipHop, pop). J'ai enfin décider de passer à la vitesse supérieur.
Avec une maison en région parisienne ça aide.
Un garage de 15m2 environ pour monter un "studio" compo,mix, prise de voix. Voici le lieu:
Comme vous le voyez il y a pas mal de contrainte et de défaut....
Mezzanine avec une hauteur de 2m34 d'un côté, un plafond à 2m45 de l'autre, chaudière, aucune isolation thermique et j'en passe.
Au vue de tout ce que j'ai pu lire sur AF et ailleurs, les petites pièces sont très difficile à gérer! D'autant plus qu'a force de prendre des info ici et là, on finit par avoir tout et son contraire et a se perdre dans les méandres et les mystères de l'acoustique.
Difficile d'avoir la bonne vision sur un projet sans maîtriser un sujet aussi compliqué et vaste que l'acoustique.
Sur AF, certains commentaires ont attirés mon attention et notamment ceux de Jean Pierre B.
ça tombe bien il propose ses services d'acousticien. Je l'ai donc contacté en août 2019.
Partant de rien, il y avait tout a faire.
Presser par le temps et surtout pas envie de le perdre en réflexion, en finance, et mise en œuvre, avec Jean Pierre on est vite passé au projet.
Encore un projet de studio dans une petite pièce , un garage.
Et oui après plus de 10 ans à faire de la musique (HipHop, pop). J'ai enfin décider de passer à la vitesse supérieur.
Avec une maison en région parisienne ça aide.
Un garage de 15m2 environ pour monter un "studio" compo,mix, prise de voix. Voici le lieu:
Comme vous le voyez il y a pas mal de contrainte et de défaut....
Mezzanine avec une hauteur de 2m34 d'un côté, un plafond à 2m45 de l'autre, chaudière, aucune isolation thermique et j'en passe.
Au vue de tout ce que j'ai pu lire sur AF et ailleurs, les petites pièces sont très difficile à gérer! D'autant plus qu'a force de prendre des info ici et là, on finit par avoir tout et son contraire et a se perdre dans les méandres et les mystères de l'acoustique.
Difficile d'avoir la bonne vision sur un projet sans maîtriser un sujet aussi compliqué et vaste que l'acoustique.
Sur AF, certains commentaires ont attirés mon attention et notamment ceux de Jean Pierre B.
ça tombe bien il propose ses services d'acousticien. Je l'ai donc contacté en août 2019.
Partant de rien, il y avait tout a faire.
Presser par le temps et surtout pas envie de le perdre en réflexion, en finance, et mise en œuvre, avec Jean Pierre on est vite passé au projet.
- 1
- 2
scarabeo
1415
AFicionado·a
Membre depuis 22 ans
Ah oui c'est chouette maintenant !
http://www.nicolasloncle.com
https://soundcloud.com/you/albums
Will Zégal
77678
Will Zégal
Membre depuis 23 ans
Jean-Pierre B.
1365
AFicionado·a
Membre depuis 7 ans
J'avais oublié que l'on était parti de là
lokass94 a fait un super boulot, la pièce est quasiment finie à l'heure actuelle ; un peu d'esthétique à peaufiner mais l'essentiel du traitement acoustique est terminé.
Le système d'écoute (deux enceintes un sub) n'est pas encore optimisé à 100% mais les résultats sont déjà superbes
La suite la suite!
lokass94 a fait un super boulot, la pièce est quasiment finie à l'heure actuelle ; un peu d'esthétique à peaufiner mais l'essentiel du traitement acoustique est terminé.
Le système d'écoute (deux enceintes un sub) n'est pas encore optimisé à 100% mais les résultats sont déjà superbes
La suite la suite!
Acoustic Designer @ Neutral & Natural Acoustics
Consultation Acoustique -> me contacter par message privé.
[ Dernière édition du message le 16/11/2020 à 09:42:09 ]
Jean-Pierre B.
1365
AFicionado·a
Membre depuis 7 ans
Et petit commentaire d'un point de vu technique : il a fallu commencer par obstruer la porte du garage.
Le point d'écoute défini se situe sous la mezzanine, donc côté porte du garage.
(Certaines côtes sont masquées) :
La pièce a une zone d'enregistrement (voix) se situant à l'arrière de la pièce, représentée en rouge ici :
Voilà pour le cahier des charges (mix/production et enregistrement (voix)) dans cet espace.
A très vite pour la suite!
Le point d'écoute défini se situe sous la mezzanine, donc côté porte du garage.
(Certaines côtes sont masquées) :
La pièce a une zone d'enregistrement (voix) se situant à l'arrière de la pièce, représentée en rouge ici :
Voilà pour le cahier des charges (mix/production et enregistrement (voix)) dans cet espace.
A très vite pour la suite!
Acoustic Designer @ Neutral & Natural Acoustics
Consultation Acoustique -> me contacter par message privé.
MozArt77
12
Nouvel·le AFfilié·e
Membre depuis 16 ans
Hello,
Désolé de ne pas avoir pu continuer ce thread avant... j’ai été très pris ces derniers temps. Merci Jean-Pierre B de l'avoir alimenté.
La suite en photo avec quelques explications sur les travaux mis en œuvre :
La porte du garage a été condamné définitivement. Double couche de laine de verre sur la porte.
Isolation du garage thermiquement parlant, laine de verre + fermacell. Ici pas besoin d'une isolation acoustique je suis loin des voisins
Puis pose d'isolant et du planché en aglo sur la dalle en béton :
La toiture a été aussi isolé avec de la laine de bois et des panneaux de recticel. Tous ça pour ne pas avoir froid cet hiver. Le résultat est la.
Photos travaux finie avant d'entamer les travaux sur l'acoustique de la pièce:
Je vous avoue que ça a pas été simple tous les jours et je vous ai passè pas mal de détail sur le chantier en lui même, car on le sais ce qui nous intéresse ici c'est la partie son !! On y vient. Je vous poste les prises de mesures après travaux d'ici peu.
Si vous avez des questions surtout n’hésitez pas, Jean-Pierre B et moi nous vous répondrons avec plaisir
.
Je posterais les prises de son acoustique et quelque détails supplémentaires des ce weekend.
Désolé de ne pas avoir pu continuer ce thread avant... j’ai été très pris ces derniers temps. Merci Jean-Pierre B de l'avoir alimenté.
La suite en photo avec quelques explications sur les travaux mis en œuvre :
La porte du garage a été condamné définitivement. Double couche de laine de verre sur la porte.
Isolation du garage thermiquement parlant, laine de verre + fermacell. Ici pas besoin d'une isolation acoustique je suis loin des voisins
Puis pose d'isolant et du planché en aglo sur la dalle en béton :
La toiture a été aussi isolé avec de la laine de bois et des panneaux de recticel. Tous ça pour ne pas avoir froid cet hiver. Le résultat est la.
Photos travaux finie avant d'entamer les travaux sur l'acoustique de la pièce:
Je vous avoue que ça a pas été simple tous les jours et je vous ai passè pas mal de détail sur le chantier en lui même, car on le sais ce qui nous intéresse ici c'est la partie son !! On y vient. Je vous poste les prises de mesures après travaux d'ici peu.
Si vous avez des questions surtout n’hésitez pas, Jean-Pierre B et moi nous vous répondrons avec plaisir
.Je posterais les prises de son acoustique et quelque détails supplémentaires des ce weekend.
Many moons later
1481
AFicionado·a
Membre depuis 5 ans
Will Zégal
77678
Will Zégal
Membre depuis 23 ans
Many moons later
1481
AFicionado·a
Membre depuis 5 ans
Jean-Pierre B.
1365
AFicionado·a
Membre depuis 7 ans
Citation de Spin14 :
Je vais peut être paraitre un peu dure, mais Jean pierre toi qui la ramène très souvent à propos des conditions du traitement du local, c'est tout ce que tu peux faire là, parce que bon c'est limite, peut étre il ya quelque chose que je n'ai pas compris dans ce thread, tu as le droit deme rentrée dedans maintenant je demande à comprendre...
Je pense que tu as cru que la pièce était finie sur la dernière photo...alors qu'elle n'avait tout simplement pas commencé, comme l'a dit lokass94
"ce qui nous intéresse ici c'est la partie son !! On y vient."
Acoustic Designer @ Neutral & Natural Acoustics
Consultation Acoustique -> me contacter par message privé.
Jean-Pierre B.
1365
AFicionado·a
Membre depuis 7 ans
J'en profite pour dire une chose : les photos d'un studio ne disent rien de son acoustique. 95% du traitement est caché.
Certains acousticiens recouvrent leurs traitements de tissu blanc. Visuellement, cela aurait pu ressembler à la dernière photo postée....et pourtant on croirait qu'il n'y en a pas
Je posterai des mesures avec le micro, positionné au point d'écoute. Telle que la pièce était sur la dernière photo.
Ca permettra de visualiser les problèmes. Et de voir au fur et à mesure leurs évolutions.
Acoustic Designer @ Neutral & Natural Acoustics
Consultation Acoustique -> me contacter par message privé.
[ Dernière édition du message le 03/12/2020 à 18:20:23 ]
SmoothWax
1129
AFicionado·a
Membre depuis 9 ans
Top ! On attend la suite alors
It don't mean a thing if it ain't got a swing !
MozArt77
12
Nouvel·le AFfilié·e
Membre depuis 16 ans
Hello,
Je rappelle à tous que ce thread a pour vocation de montrer la conception d'un studio de A à Z en partant d'une pièce vide et brut comme l'a été mon garage (que j’appelle mon studio maintenant).
Jean-Pierre a également participé en me conseillant notamment sur le choix des matériaux a utilisé pendant la phase de travaux pour habilité le garage. Ce n'est pas rien, comme on pourrais le croire. L'utilisation de tel ou tel matériaux a forcement une incidence sur la suite. Utilisé du simple placo ou du fermacel, plus dense, modifie les résonances de la pièce... Je laisse notre expert me corrigé ou détaillé si il le souhaite.
Will Zégal : le recticel est un panneau de polyuréthane extrudé qui m'a servi a isolé la toiture apparente de mon garage. Pour faire simple j'ai mis une couche de laine de bois entre les chevrons de ma charpente puis j'ai recouvert avec des panneaux de recticel fixé sur le chevrons.
https://www.recticelinsulation.com/fr/fitforall
Résultat en photo :
A très vite.
Je rappelle à tous que ce thread a pour vocation de montrer la conception d'un studio de A à Z en partant d'une pièce vide et brut comme l'a été mon garage (que j’appelle mon studio maintenant).
Jean-Pierre a également participé en me conseillant notamment sur le choix des matériaux a utilisé pendant la phase de travaux pour habilité le garage. Ce n'est pas rien, comme on pourrais le croire. L'utilisation de tel ou tel matériaux a forcement une incidence sur la suite. Utilisé du simple placo ou du fermacel, plus dense, modifie les résonances de la pièce... Je laisse notre expert me corrigé ou détaillé si il le souhaite.
Will Zégal : le recticel est un panneau de polyuréthane extrudé qui m'a servi a isolé la toiture apparente de mon garage. Pour faire simple j'ai mis une couche de laine de bois entre les chevrons de ma charpente puis j'ai recouvert avec des panneaux de recticel fixé sur le chevrons.
https://www.recticelinsulation.com/fr/fitforall
Résultat en photo :
A très vite.
Kham bop pam
44
Nouvel·le AFfilié·e
Membre depuis 9 ans
Hello,
Un très bien projet d'une pédagogie exemplaire
Un très bien projet d'une pédagogie exemplaire
blackbollocks
6377
Je poste, donc je suis
Membre depuis 17 ans
MozArt77
12
Nouvel·le AFfilié·e
Membre depuis 16 ans
Le panneau de recticel passe derrière le fermacel... la jonction entre les deux est bouché a l'enduit. ça va on va dire que je me débrouille assez bien niveau travaux. Merci blackbollocks .
. Will Zégal
77678
Will Zégal
Membre depuis 23 ans
MozArt77
12
Nouvel·le AFfilié·e
Membre depuis 16 ans
Jean-Pierre B.
1365
AFicionado·a
Membre depuis 7 ans
Aucune propriété acoustique pour le Fitforall/Recticell, purement thermique (λ faible donc R élevé).
J'ai conseillé le Fermacell à lokass94 pour une meilleure isolation (acoustique), car plus dense que le BA 13 classique, et meilleure inertie (thermique).
Voilà la mesure (une seule enceinte) de la pièce nue. Sans aucun traitement acoustique :
Waterfall :
Courbe de fréquences :
ETC :
Des résonances, des "creux" et des bosses, des réflexions, tout ce qu'il y a de plus normal dans une pièce non traitée (les mesures sont à peu près équivalentes pour une pièce traitée avec des panneaux ou mousses).
Comme dans toutes mes pièces, je fais commencer par le traitement arrière ici constitué de résonateurs Helmholtz ici, et de zones poreuses, qui serviront ici pour des enregistrements de voix.
La suite bientôt!
J'ai conseillé le Fermacell à lokass94 pour une meilleure isolation (acoustique), car plus dense que le BA 13 classique, et meilleure inertie (thermique).
Voilà la mesure (une seule enceinte) de la pièce nue. Sans aucun traitement acoustique :
Waterfall :
Courbe de fréquences :
ETC :
Des résonances, des "creux" et des bosses, des réflexions, tout ce qu'il y a de plus normal dans une pièce non traitée (les mesures sont à peu près équivalentes pour une pièce traitée avec des panneaux ou mousses).
Comme dans toutes mes pièces, je fais commencer par le traitement arrière ici constitué de résonateurs Helmholtz ici, et de zones poreuses, qui serviront ici pour des enregistrements de voix.
La suite bientôt!
Acoustic Designer @ Neutral & Natural Acoustics
Consultation Acoustique -> me contacter par message privé.
MozArt77
12
Nouvel·le AFfilié·e
Membre depuis 16 ans
Citation de Jean-Pierre :
Aucune propriété acoustique pour le Fitforall/Recticell, purement thermique (λ faible donc R élevé).
J'ai conseillé le Fermacell à lokass94 pour une meilleure isolation (acoustique), car plus dense que le BA 13 classique, et meilleure inertie (thermique).
Voilà la mesure (une seule enceinte) de la pièce nue. Sans aucun traitement acoustique :
Waterfall :
Courbe de fréquences :
ETC :
Des résonances, des "creux" et des bosses, des réflexions, tout ce qu'il y a de plus normal dans une pièce non traitée (les mesures sont à peu près équivalentes pour une pièce traitée avec des panneaux ou mousses).
Comme dans toutes mes pièces, je fais commencer par le traitement arrière ici constitué de résonateurs Helmholtz ici, et de zones poreuses, qui serviront ici pour des enregistrements de voix.
La suite bientôt!
Merci Jean Pierre d'avoir poster les mesures
MozArt77
12
Nouvel·le AFfilié·e
Membre depuis 16 ans
Bonjour,
Le temps a passé et désolé pour la communauté qui suivait ce thread avec l'impatience de voir la suite.
Je ne vais pas vous donner de raison a cela mais je vais plutôt tenter de le finir.
A ce jour, le studio n'est pas encore terminer sur le point de vue esthétique mais c'est secondaire. Après tout, ce que je cherchais c'était une stabilité et une vision sonore réel. On peut dire que c'est chose faite. Je suis complètement satisfait du résultat, ça sonne et surtout j'ai pas de surprise quand j'écoute mes sons ailleurs.
Je laisse le soin a JP de vous poster les courbes et de les détailler si besoin.
Je tiens vraiment a le remercier pour son travail, sa patience et son empathie. Les choses ne sont jamais simple avec moi et il a su s'adapter de la meilleur des manières.
Hésitez pas si vous avez des questions, je tenterais de vous répondre et si cela peux vous aider je le ferais avec un grand plaisir.

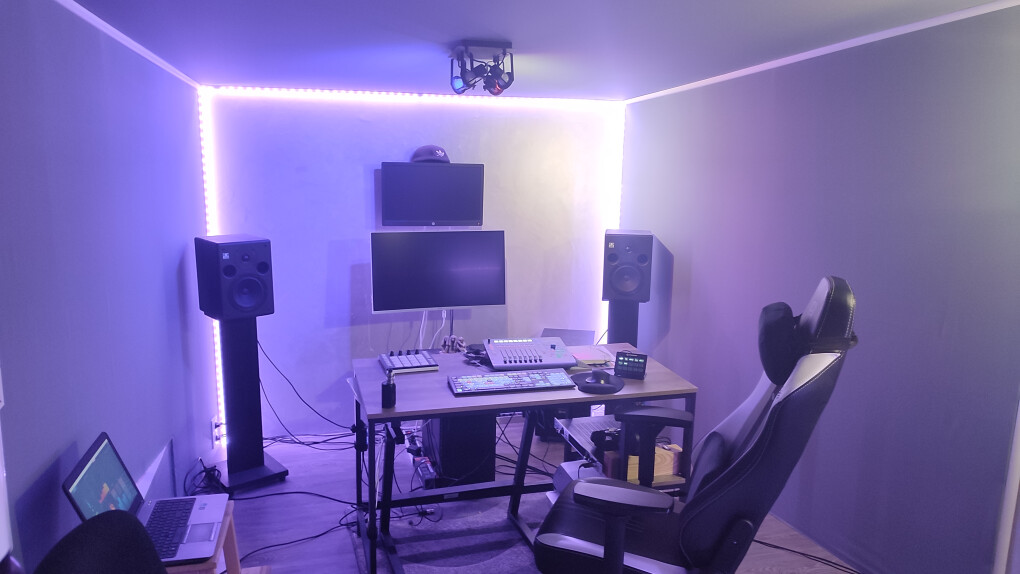

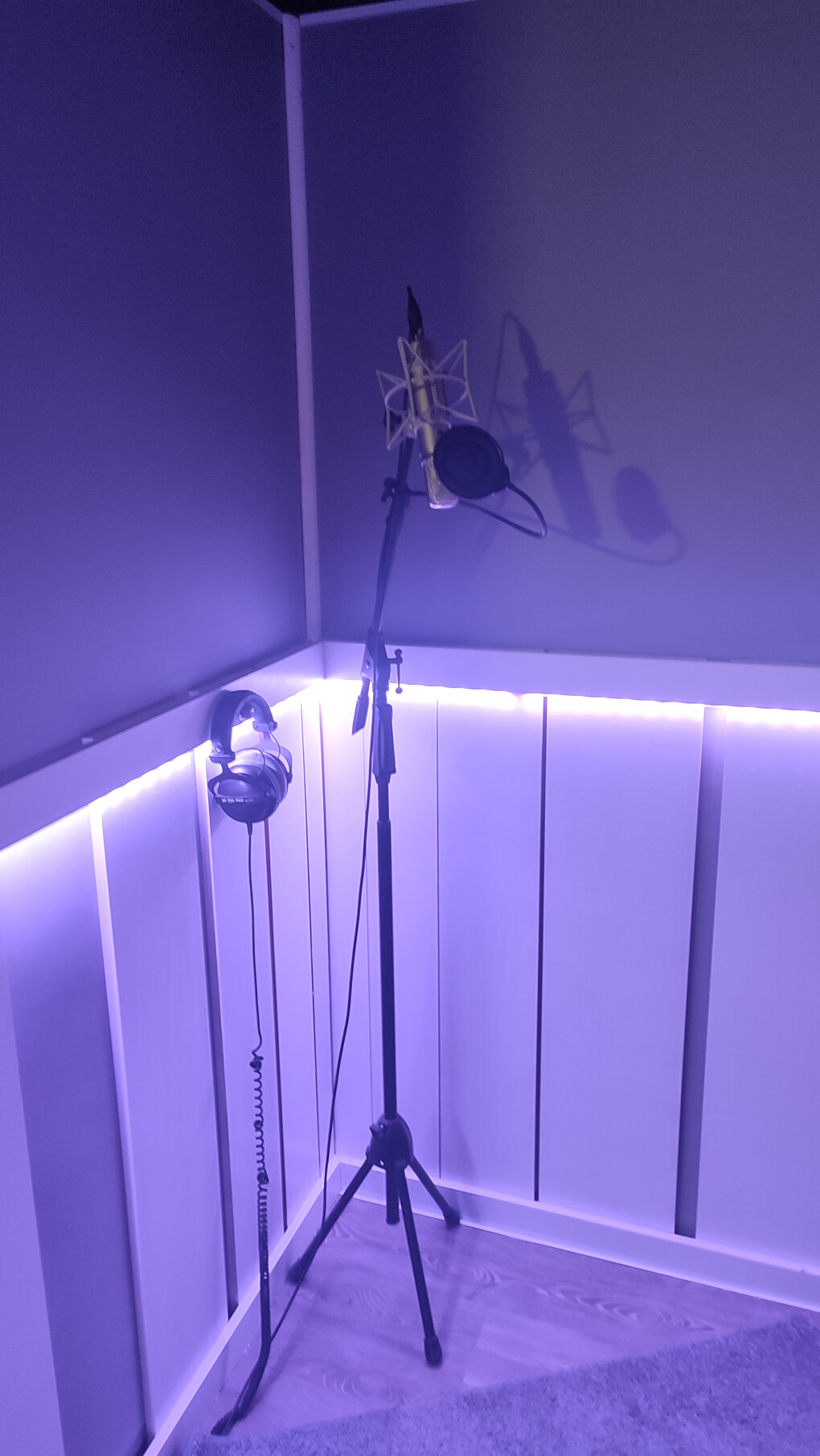

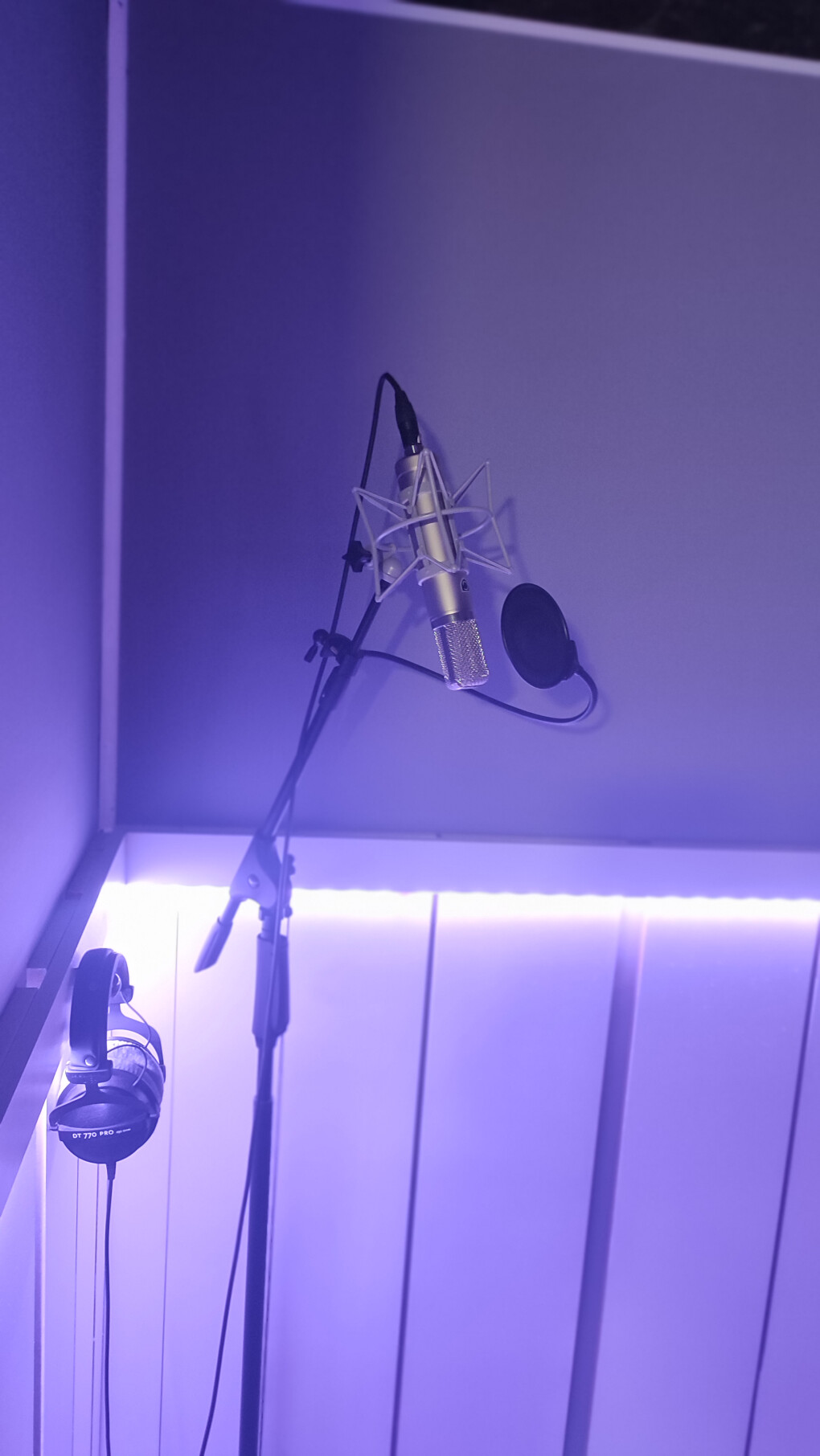

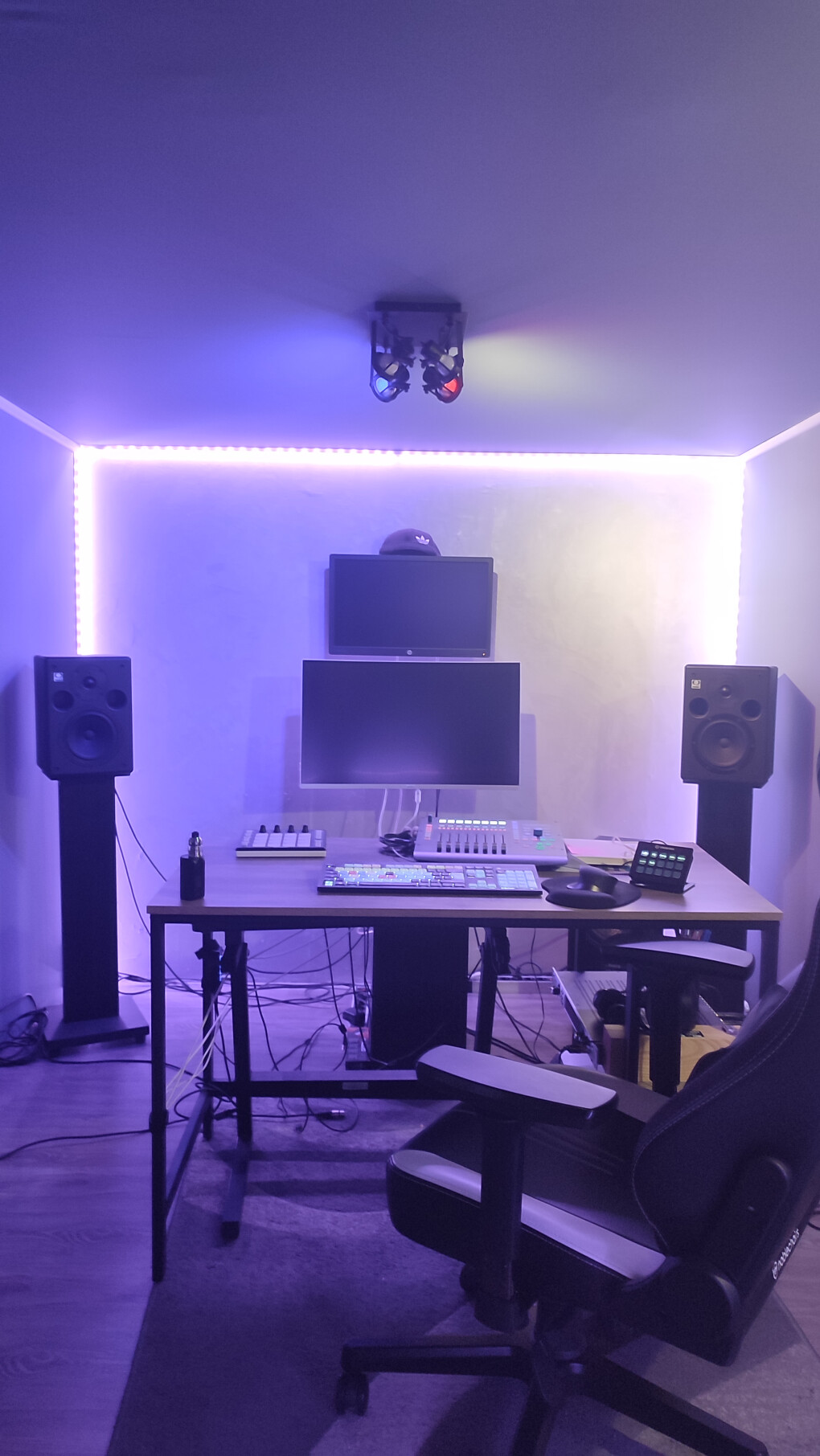

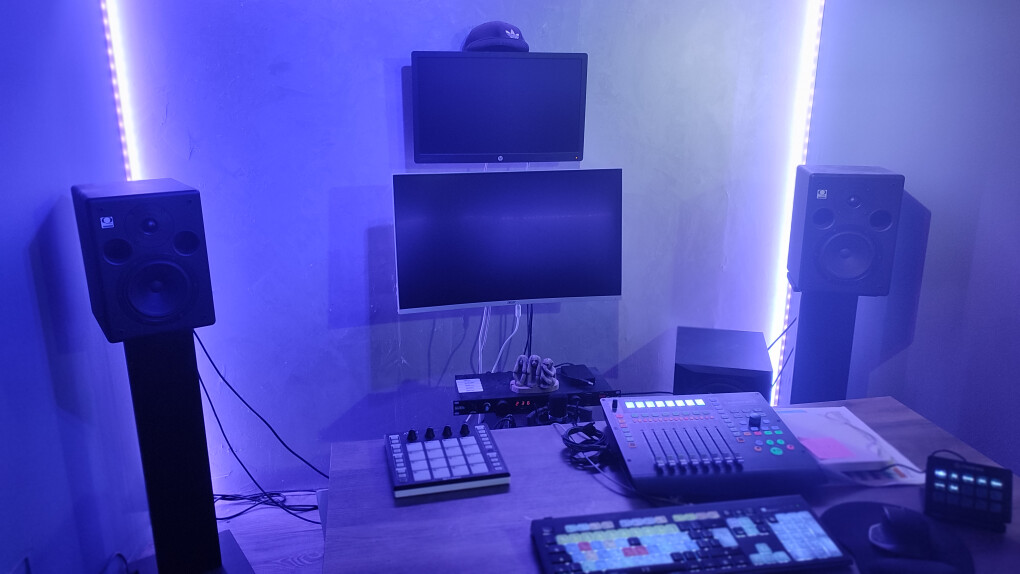

Je publie ces quelques photos. Je ferais des maj en photo en fonction de l'avancement sur l'aspect esthétique.
Musicalement Lokass
Le temps a passé et désolé pour la communauté qui suivait ce thread avec l'impatience de voir la suite.
Je ne vais pas vous donner de raison a cela mais je vais plutôt tenter de le finir.
A ce jour, le studio n'est pas encore terminer sur le point de vue esthétique mais c'est secondaire. Après tout, ce que je cherchais c'était une stabilité et une vision sonore réel. On peut dire que c'est chose faite. Je suis complètement satisfait du résultat, ça sonne et surtout j'ai pas de surprise quand j'écoute mes sons ailleurs.
Je laisse le soin a JP de vous poster les courbes et de les détailler si besoin.
Je tiens vraiment a le remercier pour son travail, sa patience et son empathie. Les choses ne sont jamais simple avec moi et il a su s'adapter de la meilleur des manières.
Hésitez pas si vous avez des questions, je tenterais de vous répondre et si cela peux vous aider je le ferais avec un grand plaisir.
Je publie ces quelques photos. Je ferais des maj en photo en fonction de l'avancement sur l'aspect esthétique.
Musicalement Lokass
Many moons later
1481
AFicionado·a
Membre depuis 5 ans
Will Zégal
77678
Will Zégal
Membre depuis 23 ans
C'est cool que tu aies le rendu sonore souhaité.
Dans l'état, l'esthétique est un peu glaciale à mon goût, mais attendons de voir ce que ça donnera une fois terminé. Et puis, c'est ton goût à toi qui compte.
Les studios bénéficiant de la lumière du jour sont assez rares. C'est beaucoup plus courant dans les home-studios puisqu'ils sont par définition des pièces (ou des coins de pièces) d'habitations, qui ont généralement des ouvertures.
Dans les raisons pour lesquels les studios ont rarement la lumière du jour, il y a notamment qu'une baie complique beaucoup l'isolation phonique : il faut mettre beaucoup de couches de verre + air (idéalement une double fenêtre à vitrages multiples) et bien gérer la jonction baie-mur pour ne pas avoir de pont acoustique.
Et c'est assez coûteux et ça complique pas mal la réalisation. Surtout quand tu fais une boîte dans la boîte. Si tu veux que ça soit propre, il faut mettre un cadre entre ta fenêtre intérieure et celle extérieure. Ce cadre peut constituer un pont phonique et va à l'encontre du principe qui est de séparer au maximum la boîte intérieure de celle extérieure.
Dans l'état, l'esthétique est un peu glaciale à mon goût, mais attendons de voir ce que ça donnera une fois terminé. Et puis, c'est ton goût à toi qui compte.
Citation de Electric boogie :
Tu n’as pas peur que ça manque de la lumière du jour ?
Les studios bénéficiant de la lumière du jour sont assez rares. C'est beaucoup plus courant dans les home-studios puisqu'ils sont par définition des pièces (ou des coins de pièces) d'habitations, qui ont généralement des ouvertures.
Dans les raisons pour lesquels les studios ont rarement la lumière du jour, il y a notamment qu'une baie complique beaucoup l'isolation phonique : il faut mettre beaucoup de couches de verre + air (idéalement une double fenêtre à vitrages multiples) et bien gérer la jonction baie-mur pour ne pas avoir de pont acoustique.
Et c'est assez coûteux et ça complique pas mal la réalisation. Surtout quand tu fais une boîte dans la boîte. Si tu veux que ça soit propre, il faut mettre un cadre entre ta fenêtre intérieure et celle extérieure. Ce cadre peut constituer un pont phonique et va à l'encontre du principe qui est de séparer au maximum la boîte intérieure de celle extérieure.
Nico Teigneux
178
Posteur·euse AFfiné·e
Membre depuis 18 ans
Je découvre ce projet. Top!!!! Et flag un peu tardif
