aide demandée Niveau de sortie du S&H
- 18 réponses
- 4 participants
- 506 vues
- 7 followers
Coyote14
16647
Modérateur·trice thématique
Membre depuis 21 ans
laurent BERGMAN
601
Posteur·euse AFfolé·e
Membre depuis 22 ans
Coyote14
16647
Modérateur·trice thématique
Membre depuis 21 ans
Non, pas de hors charte, mais hors-sujet
car ici, ils parlent du volume du Ring Mod, pas du volume du S&H. Je viens de tester le ring mod, il fait le job. Pas le plus joli que j'ai croisé, mais ça me va.
car ici, ils parlent du volume du Ring Mod, pas du volume du S&H. Je viens de tester le ring mod, il fait le job. Pas le plus joli que j'ai croisé, mais ça me va.laurent BERGMAN
601
Posteur·euse AFfolé·e
Membre depuis 22 ans
Push-Pull
21377
Vie après AF ?
Membre depuis 21 ans
Bon alors je viens de faire quelques mesures sur mon vénérable de 1979.
J'ai commencé par balancer dans le S/H les enveloppes du même système qui sortent 8,9V en mode normal et -9V en enveloppe inversée. A la sortie du S/H je retrouve bien 8,8V et -8,9V, on voit qu'on perd un dixième de volt, rien de dramatique.
Pour le bruit c'est plus compliqué car il faut soit être trèèès patient pour avoir "par hasard" une valeur maxi, ou alors regarder le signal avec un oscilloscope. Le mien est dans mon atelier, je ferai ça demain.
Tu lui balances quoi comme signal, Coyote ? Le noise du module ?
J'ai commencé par balancer dans le S/H les enveloppes du même système qui sortent 8,9V en mode normal et -9V en enveloppe inversée. A la sortie du S/H je retrouve bien 8,8V et -8,9V, on voit qu'on perd un dixième de volt, rien de dramatique.
Pour le bruit c'est plus compliqué car il faut soit être trèèès patient pour avoir "par hasard" une valeur maxi, ou alors regarder le signal avec un oscilloscope. Le mien est dans mon atelier, je ferai ça demain.
Tu lui balances quoi comme signal, Coyote ? Le noise du module ?
Coyote14
16647
Modérateur·trice thématique
Membre depuis 21 ans
Coyote14
16647
Modérateur·trice thématique
Membre depuis 21 ans
sauce
1126
AFicionado·a
Membre depuis 22 ans
Push-Pull
21377
Vie après AF ?
Membre depuis 21 ans
Coyote, effectivement on voit sur le schéma qu'il reprend bien le bruit blanc, la pin 11 du board servant aussi à alimenter le switch SW1.
Alors j'ai descendu mon scope (un Philips PM-3232 bien vintage) et fait quelques mesures.

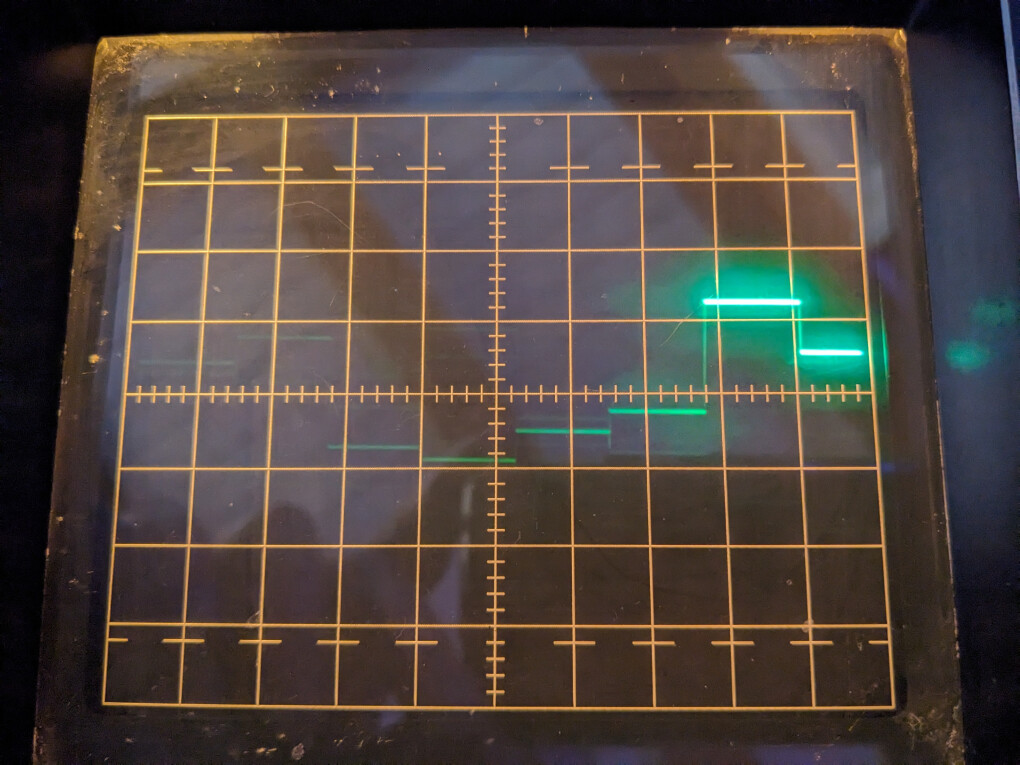

Effectivement le signal en sortie du S/H ne vas pas beaucoup plus loin que 5V en positif (on est à 2V /carré):
Et presque -6V vers le bas:
Mais admettons que tu places un jack pour alimenter le S/H avec le bruit rose.

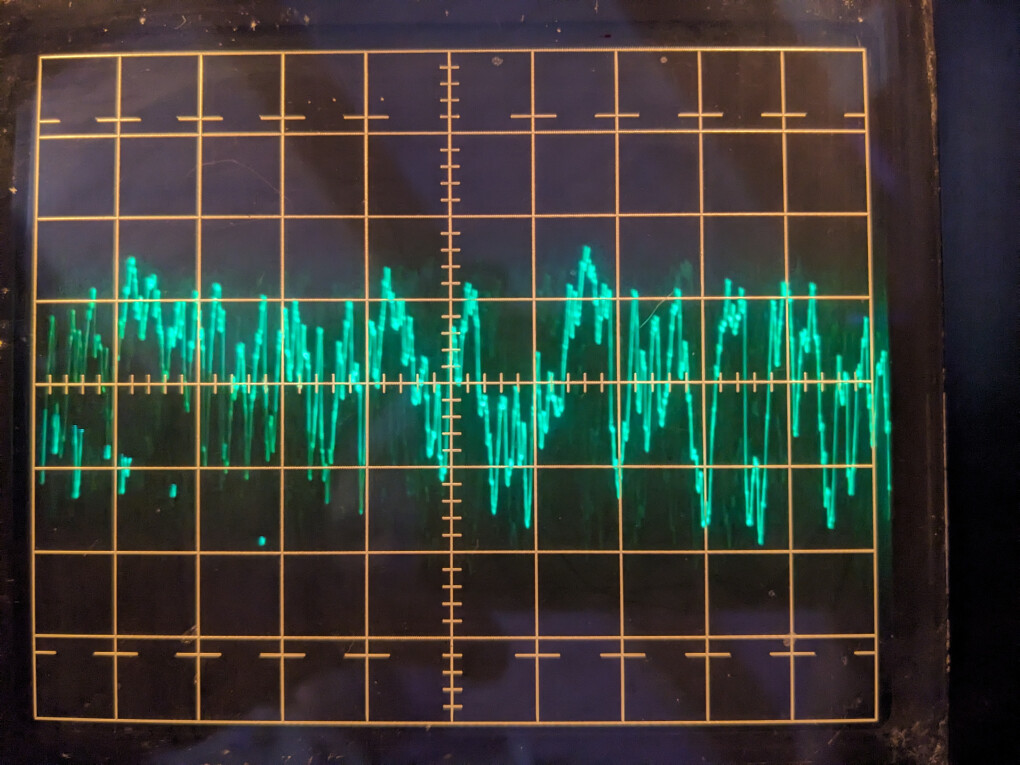

A l'oscilloscope (maintenant en 5V /carré) on voit que ce bruit rose se balade entre +8V et presque -10V et qu'il a donc cette petite composante continue négative qui le pousse un poil vers le bas et qui explique celle qu'on retrouve en sortie du S/H.
Et là alimenté de la sorte, le S/H montre une sortie un poil plus généreuse (on est toujours en 5V /carré) avec des peaks positifs ne dépassant guère 6V:
Et des peaks négatifs de -10V:
Donc pour résumer en sortie du S/H:
- avec le bruit blanc on se balade entre 5 et -6
- avec le bruit rose on se balade entre 6 et -10
Pour le fun j'ai comparé en alimentant le 150 avec d'autres sources de bruit:
- avec le bruit du Grandmother, on se balade entre 2.5 et -2.5
- avec le bruit du Neutron entre 1.5 et -1.5
- avec le bruit du MS10 entre 0.8 et -0.8 ....
Voilà, si ça peut aider.
Alors j'ai descendu mon scope (un Philips PM-3232 bien vintage) et fait quelques mesures.
Effectivement le signal en sortie du S/H ne vas pas beaucoup plus loin que 5V en positif (on est à 2V /carré):
Et presque -6V vers le bas:
Mais admettons que tu places un jack pour alimenter le S/H avec le bruit rose.
A l'oscilloscope (maintenant en 5V /carré) on voit que ce bruit rose se balade entre +8V et presque -10V et qu'il a donc cette petite composante continue négative qui le pousse un poil vers le bas et qui explique celle qu'on retrouve en sortie du S/H.
Et là alimenté de la sorte, le S/H montre une sortie un poil plus généreuse (on est toujours en 5V /carré) avec des peaks positifs ne dépassant guère 6V:
Et des peaks négatifs de -10V:
Donc pour résumer en sortie du S/H:
- avec le bruit blanc on se balade entre 5 et -6
- avec le bruit rose on se balade entre 6 et -10
Pour le fun j'ai comparé en alimentant le 150 avec d'autres sources de bruit:
- avec le bruit du Grandmother, on se balade entre 2.5 et -2.5
- avec le bruit du Neutron entre 1.5 et -1.5
- avec le bruit du MS10 entre 0.8 et -0.8 ....
Voilà, si ça peut aider.
[ Dernière édition du message le 05/01/2025 à 12:13:00 ]
Coyote14
16647
Modérateur·trice thématique
Membre depuis 21 ans
Coyote14
16647
Modérateur·trice thématique
Membre depuis 21 ans
Push-Pull
21377
Vie après AF ?
Membre depuis 21 ans
Coyote14
16647
Modérateur·trice thématique
Membre depuis 21 ans
Push-Pull
21377
Vie après AF ?
Membre depuis 21 ans
Citation de Coyote14 :
Mes mesures me donnent pas plus de 2,5V
Non parce qui la source à sampler est de 2v p-p le S/H ne va pas donner plus... Essaie avec un signal plus grand, un adsr par exemple.
[ Dernière édition du message le 05/01/2025 à 17:02:34 ]
Coyote14
16647
Modérateur·trice thématique
Membre depuis 21 ans
Push-Pull
21377
Vie après AF ?
Membre depuis 21 ans
Coyote14
16647
Modérateur·trice thématique
Membre depuis 21 ans
Push-Pull
21377
Vie après AF ?
Membre depuis 21 ans
La plage de tension, tu veux dire.
Bon ben alors c'est pas le S/H qui diminue le signal, c'est le signal de noise qui est trop faible. Mais on a vu que c'est pas meilleur avec d'autres sources de noise.
Bon ben alors c'est pas le S/H qui diminue le signal, c'est le signal de noise qui est trop faible. Mais on a vu que c'est pas meilleur avec d'autres sources de noise.
