Shema de cablage Pedl014

  • 16 réponses
  • 4 participants
  • 3 785 vues
  • 4 followers
Sujet de la discussion Shema de cablage Pedl014
Salut,
un petit soucis de commute OD1/OD2 sur mon footswith 3 voies,
Quelqu'un aurait-il le shema de cablage (preque rien dedans) pour un levé de doute.merci.
2
Sinon prends une photo du tien, on essaiera de t'aider.

Avertissement: ce message peut contenir des arachides.

3
Salut..Doc..!
ok pour la photo, mais vois pas trop commment cela va aider... :???:

photo prise du dos,donc de gauche à droite: Chorus-OD1/OD2-Clean/OD







merci...

grrrrr,arrive pas à coller ma photo, je crois... :x:
4
La masse est-elle réalisée par un fil de fer (genre étain, mais qui fond pas !) reliant les trois switches ?
Si oui vérifie simplement la soudure sur le switch en question. J'ai eu un problème similaire sur mon footswitch de JVM tout neuf :fache: ils font vraiment pas trop d'effort de qualité !

https://www.facebook.com/pages/Baraque-8/197985390239991



http://fr.myspace.com/575348029

5
Ouuuppssss,voilà la photo...




essai par lien: https://fr.audiofanzine.com/commun/window.php?lien=/img/membres/audiofanet/normal/1/5/155557.jpg/


Slim_herve=> non,la masse est bien un fil (bleu).j'ai vérifié les continuitées de chaque fil jusque la prise din (5broches) et tout est bon.merci
6
On voit toujours pas de photo. :noidea:

Il faut faire ce qu'on a envie quand on en a envie

7
Sniff.. j'ai pourtant tout suivi comme ils disent dans l'aide et pour l'image et pour le lien... sinon photo dispo sur ma page. désolé... suis pas loin du boulet d'or là..!!!
8

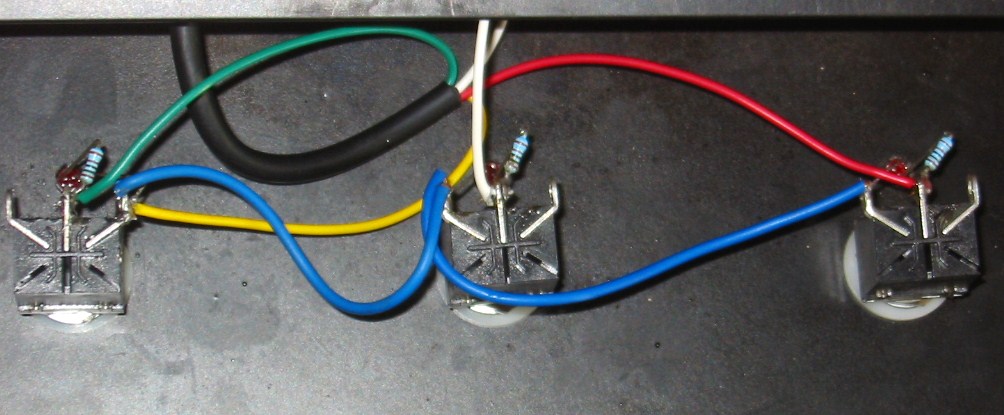

Voila sa photo:


Actuellement quel est le problème ?
Tout semble ok.

Si tu as une perceuse, un fer à souder et un magasin d'électronique pas loin de chez toi, je te conseille d'installer une embase DIN femelle sur ton footswitch Marshall.
Et sur l'extremité du cable qui allait dans le footswitch, de souder une fiche DIN male.
Comme ca tu auras le footswitch et le cable qui va avec. Sinon j'imagine que tu enroules le cable autour du footswitch, et à force, il y a des faux contacts, etc.

Avertissement: ce message peut contenir des arachides.

9
Merci pour "la photo"...(toujours pas compris,mais pas grave,c'est pas l'endroit)..
Au niveau continuité,j'ai tout testé en bougeant le cable pour d'eventuelles faux contacts et tout est ok.
reste le footswitch.comment le tester? il s'agit du OD1/OD2,la led s'allume même pas.
je précise que l'ampli commute bien en manuel sans footswitch.
merci.
10
Tu veux dire celui du milieu dont la résistance à l'air d'avoir chauffé ? Non serait-ce possible ? enfin moi je la fois chauffé, après elle est peut-être juste sale. Teste la toujours ça coûte rien

https://www.facebook.com/pages/Baraque-8/197985390239991



http://fr.myspace.com/575348029

11
Elle doit etre théoriquement de la meme valeur que les 2 autres ?
et si la led est hs ça fait circuit coupé ?
12
Oui ça semble être les mêmes (20 ohms ?) Honnêtement je vois pas clairement les couleurs. Moi je vois en partant de la patte du switch : rouge / noir / noir (=20 ohms) / rouge (3 % tolérance) et rouge (là je me rappelle plus une histoire de tenue à la chaleur je crois :?!: ) mais après sur l'écran ça peut être trompeur.

Pour le coup de la Led à voir il me semble qu'effectivement si elle est hs la commutation ne se fait pas.

Pour tester le switch tu mets une des pointes du testeur sur la masse et tu mets l'autre sur la patte milieu, et ensuite sur l'autre extrémité.
ça marche la continuitée ce fait sur un point ou l'autre en fonction de l'activation de l'inter. PFFioouuu pas très clair ! :?!: En gros, ça doit faire bip au milieu, pui "click!" bip à droite, "reclick !" bip au milieu, etc ... :8O:
Faut vraiment que j'arrête la péda appliqué à l'électronique !

https://www.facebook.com/pages/Baraque-8/197985390239991



http://fr.myspace.com/575348029

13
Ouarrf, t'a une sacrée vue :8O:
Pas évident de voir les couleurs, moi je dirais plutôt marron à la place de rouge, mais bon, faut que nôtre ami nous le dise.

toinetony, si tu as un multimètre, la meilleure chose à faire ( en plus de ce que dit Slim_herve ), c'est de tester la résistance et la LED du switch concerné. :clin:

Il faut faire ce qu'on a envie quand on en a envie

14
La led ou la résistance c'est surement ca en effet. Si c'est pas ca, le fil blanc qui gère le switch OD1/OD2 est ptet dessoudé du coté de la fiche que tu plugges dans l'ampli.

Avertissement: ce message peut contenir des arachides.

15
Merci à tous ,je prend mon plus beau multimetre demain , je test tout ça et vous donne des nouvelles demain soir.
Slim_hervé dit pas ça,j'ai tout compris ce que tu m'as dit... :D:
16
:bravo2: Quel talent !

https://www.facebook.com/pages/Baraque-8/197985390239991



http://fr.myspace.com/575348029

17
Bonsoir à tous....

ô bonne nouvelle, tout re-fonctionne correctement..! yes..!! :aime:
a moi les commutations OD1/OD2..!!! :oo:

bon...,explications:

-les 3 résistances sont identiques 1kOhm et étaient bonnes.(dernière bague de couleur rouge,donc 5pr cent, pour les plus titilleux :clin: )

-le footswitch (du milieu OD1/OD2)en cause était défectueux (plus de commute)
En gros, ça devait faire bip au milieu, pui "click!" bip à droite, "reclick !" bip au milieu, etc ..(merci slim_hervé :mdr: )

j'ai donc retiré le cablage en place coté masse (fil bleu(x2) et le -de la led,la patte la plus courte) et soudé l'ensemble sur la patte en l'air du footswitch de l'autre coté qui fonctionnait,donc à droite sur la belle photo (merci Doc :clin: )

une patte de secours sur chaque footswitch..! il trop fort ce Mr Marshall..! :mdr:

merci à tous...

:clin:


(comment met on "résolu"..? merci..)
