aide demandée câble alimentation clavier ROLAND EP 7e polarité

  • 14 réponses
  • 3 participants
  • 268 vues
  • 3 followers
Sujet de la discussion câble alimentation clavier ROLAND EP 7e polarité
Bonjour,
J'ai acheté un piano Roland EP 7e d'occasion et lorsqu'on le branche on attends un léger ronflement.
J'ai constaté que la fiche mâle du cordon d'alimentation avait été bricolé et ressoudée.
Les polarité n'ont pas été respectées. sur le châssis clavier et sur le transfo le + est autour extérieur de la broche et le - sur le contact central.
Une inversion de polarité peut-elle endommager l'appareil ?
Comme le clavier fonctionne normalement je n'ose pas résoudre ma fiche dans la bonne polarité indiquée sur le transfo.
Merci pour votre aide
2
Bonsoir,

Le - est bien sur le contact central sur ce piano.

L'alimentation est une originale ?
3
Bonjour,
Oui le transfo est de marque Roland mais la fiche a certainement été rajoutée car elle n'est pas moulée comme dans la plupart des cas, cette une fiche ouvrable et les fils sont soudés grossièrement.
Merci pour votre aide .
4
Ok refaire les soudures bien propres dans ce cas-là.

Possible d'avoir une photo de l'alimentation ?
5
Bonjour Gérard,

Citation :
Comme le clavier fonctionne normalement

Ceci veut dire qu'il est correctement alimenté, avec la bonne polarité.

Citation :
Une inversion de polarité peut-elle endommager l'appareil ?

Ça dépend. Souvent les appareils alimentés en courant continu sont protégés par une diode en cas de polarité inversée.

Mais il peut arriver que cette diode claque et se comporte comme un fusible.
Dans ce cas il faut le remplacer et selon les appareils c'est plus ou moins facile.

Citation :
Les polarité n'ont pas été respectées.

Il semble d'après ce que vous décrivez que l'alimentation ne soit pas celle d'origine et que le branchement "à l'arrache" de la fiche soit une adaptation de la polarité pour ce piano.
6

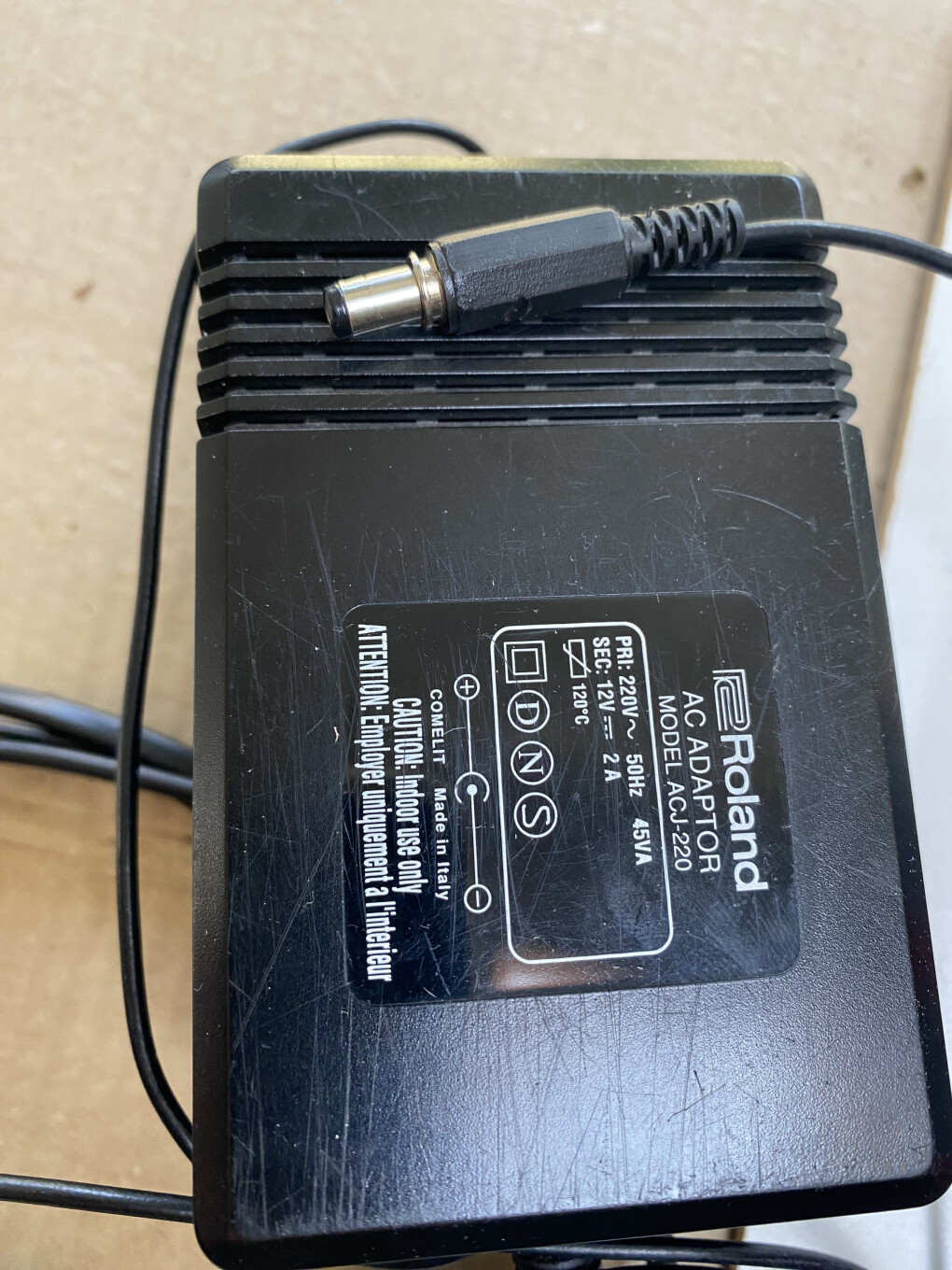

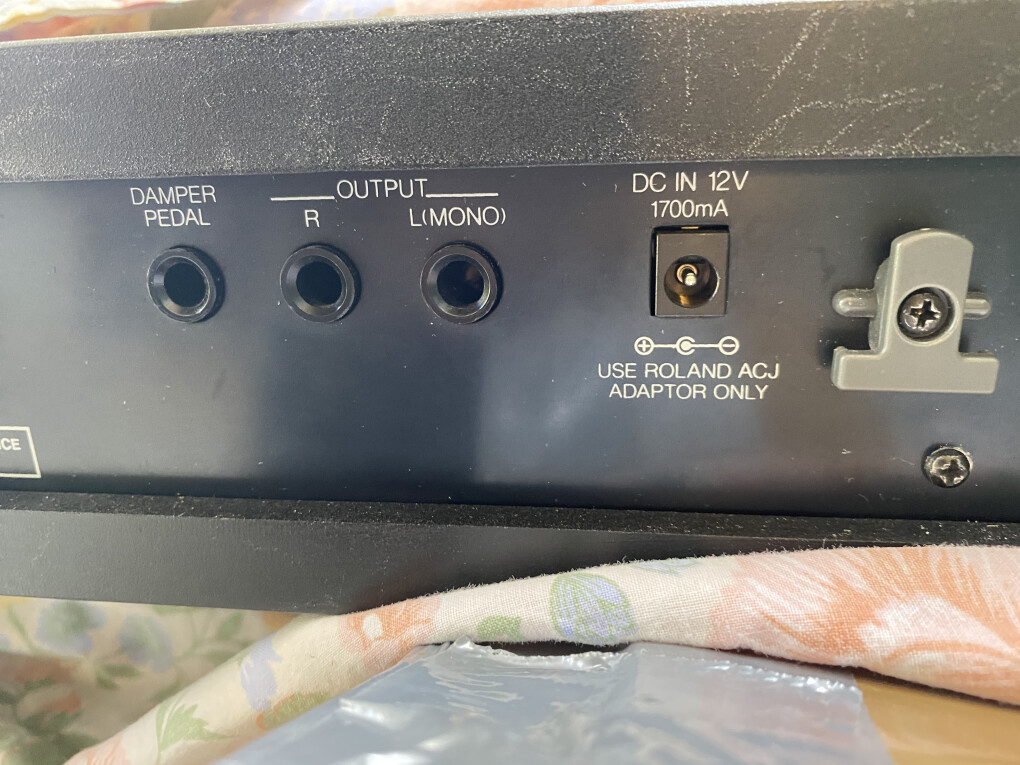

Ci-joint les photos du transfo et entrée piano
7

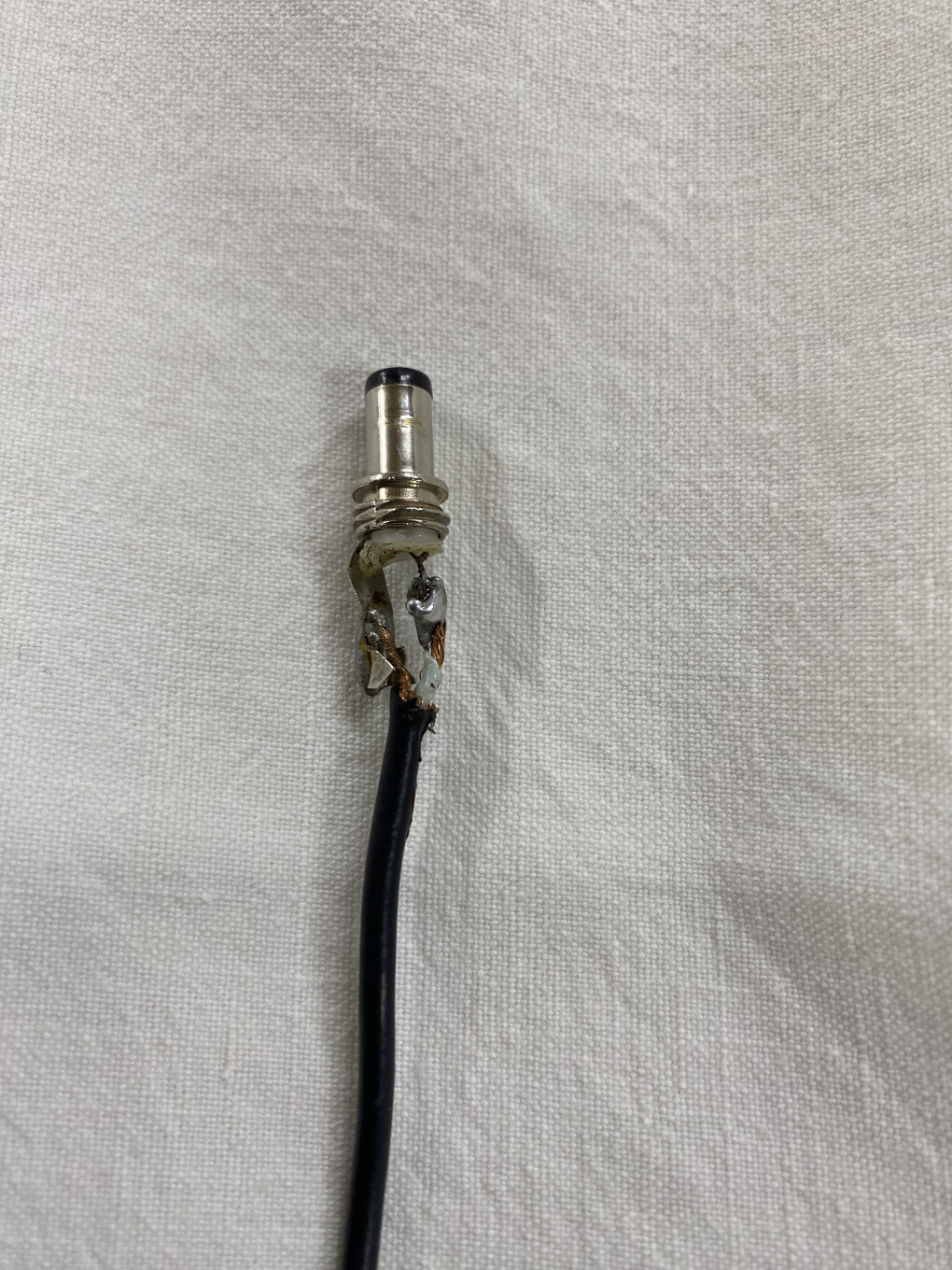

photo de la soudure de la fiche6542602.jpeg
8
En effet les soudures laissent à désirer et le plastique est cramé.

Le mieux serait de ressouder proprement un connecteur neuf.

L'adaptateur a l'air original.
9
Merci pour vos réponses.
Je vais remplacer la fiche par une neuve mais je voudrais avoir confirmation pour ressouder les fils.
En principe sur le câble alim le blanc correspond au + et le noir (tresse) au -
Dans mon cas c'est l'inverse que je constate.
Sur l'appareil c'est bien indiqué + tresse - point chaud
Je suis dans le doute !!!
10
Tu as un multimètre ?
11
Après ton alimentation me semble une alimentation linéaire et le ronflement pourrait peut-être s'expliquer par des condensateurs chimiques rincés...
12
Oui j'ai un multimètre.
13
Ok donc tu peux mesurer les 2 fils si tu as une valeur positive avec la pointe rouge sur le le fil avec la gaine blanche c'est que c'est le fil gaine blanche est le + et inversement.

14
Ok merci sauce pour tes conseils ! Bon week End
15
C'est vrai que j'aurais dit pareil fil avec la gaine blanche+ et blindage - mais apparemment le fil avec la gaine blanche est soudé sur le contact du milieu donc à la masse donc ce serait le moins.

De toute façon avant de brancher après remplacement du connecteur il faudra bien mesurer au multimètre que le + est sur l'extérieur du connecteur DC.
