passage du 110 Volts en 220 Volts
- 16 réponses
- 7 participants
- 311 vues
- 6 followers

sechouille
666

Posteur·euse AFfolé·e
Membre depuis 13 ans
Sujet de la discussion Posté le 15/10/2024 à 19:02:50passage du 110 Volts en 220 Volts
Mon X7000 etait, d'origine, alimenté en 110 Volts, avec une prise au format US.
pour l'utiliser, il fallait que je le branche sur un transfo (abaisseur de tension) 220V / 110V
lorsque j'ai ouvert le X7000 et que j'ai vu la place qu'il y avait a l'intérieur, j'ai eu l'idée d'installer le transfo à l'intérieur, et d'y adjoindre une prise 3 broches classique.

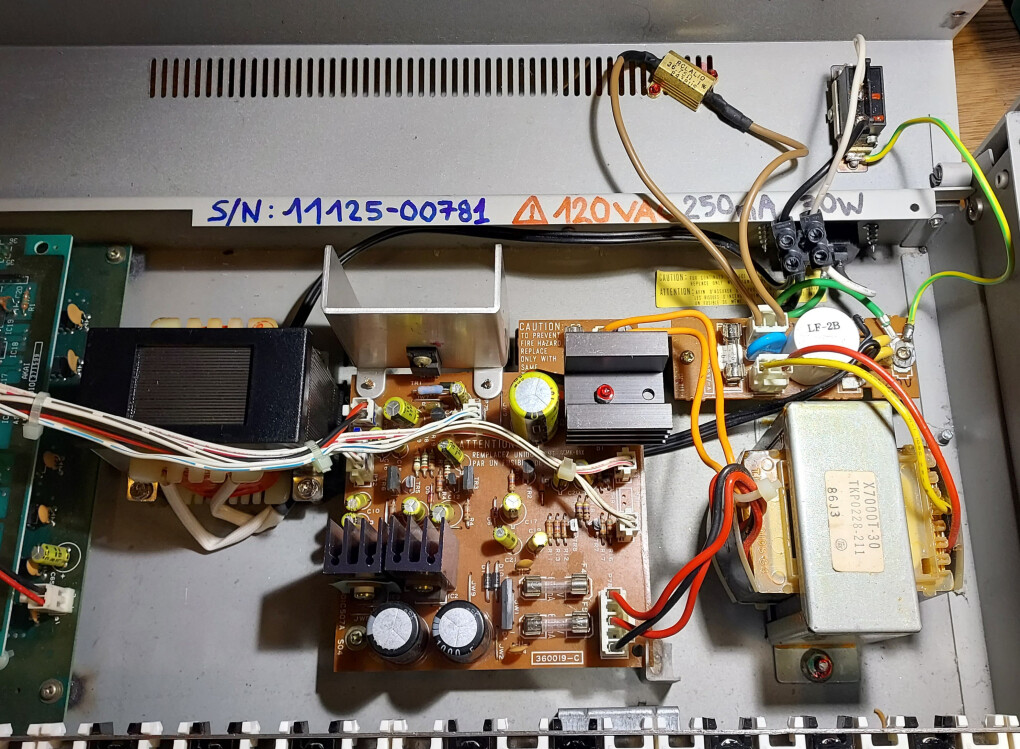

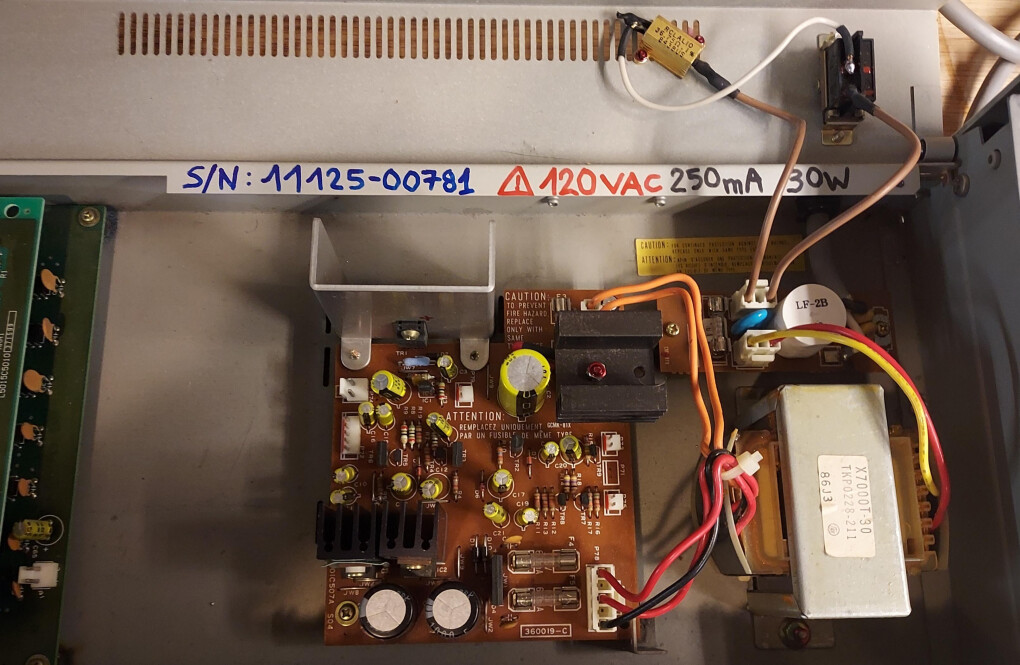

X7000, coté alimentation interne :

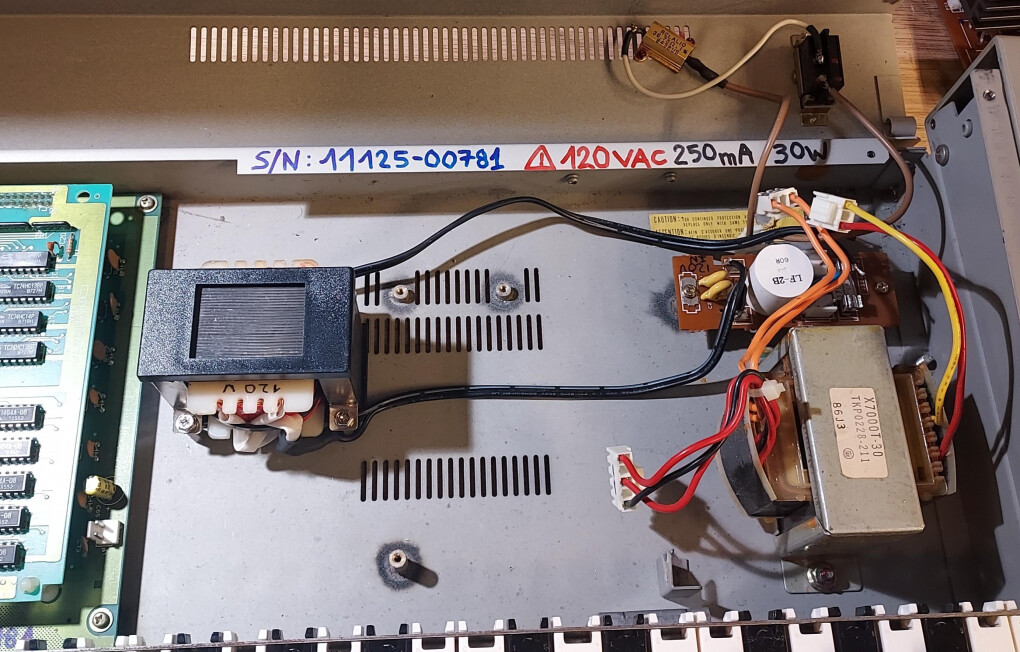

place pour le transfo 220V / 110V

une fois tout assemblé

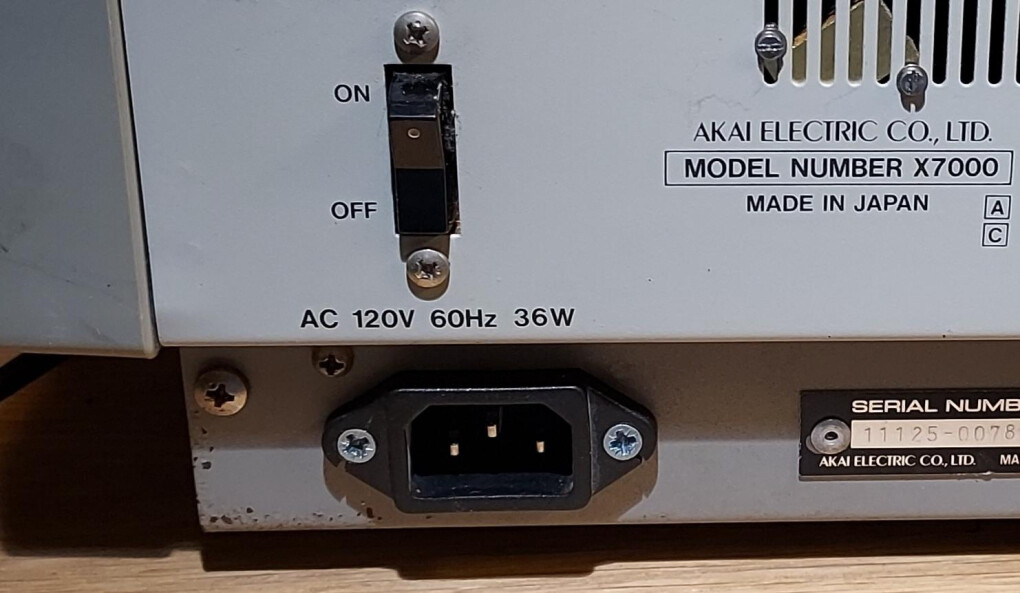

avec la prise 3 broches

pour l'utiliser, il fallait que je le branche sur un transfo (abaisseur de tension) 220V / 110V
lorsque j'ai ouvert le X7000 et que j'ai vu la place qu'il y avait a l'intérieur, j'ai eu l'idée d'installer le transfo à l'intérieur, et d'y adjoindre une prise 3 broches classique.
X7000, coté alimentation interne :

place pour le transfo 220V / 110V

une fois tout assemblé

avec la prise 3 broches

[ Dernière édition du message le 15/10/2024 à 19:04:23 ]

sauce
1114

AFicionado·a
Membre depuis 22 ans
2 Posté le 15/10/2024 à 19:53:51
Bonsoir,
As-tu pensé à changer le fusible F1 il faut du coup un 250V 500mA temporisé ?
As-tu pensé à changer le fusible F1 il faut du coup un 250V 500mA temporisé ?
0

sauce
1114

AFicionado·a
Membre depuis 22 ans
3 Posté le 15/10/2024 à 20:06:42
Pardon j'ai mal compris tu es toujours avec le transfo 230/110v mais du coup le primaire de ton 230v n'est pas protégé.
1

sechouille
666

Posteur·euse AFfolé·e
Membre depuis 13 ans
4 Posté le 15/10/2024 à 20:31:25
Bonsoir,
bonne remarque, le primaire du transfo 220 Volts n'est pas protégé (pas plus que lorsqu'il était à l'extérieur du synthé).
la petite carte se trouvant au dessus du transfo d'origine est bien alimentée en 110 volts.
pour résumer la situation, le transfo externe, qui se trouvait a l'extérieur du synthé, juste avant l'interrupteur, le trouve maintenant dans le synthé, juste après l'interrupteur. le reste du circuit est inchangé.
Une protection supplémentaire te semble t 'elle nécessaire ?
bonne remarque, le primaire du transfo 220 Volts n'est pas protégé (pas plus que lorsqu'il était à l'extérieur du synthé).
la petite carte se trouvant au dessus du transfo d'origine est bien alimentée en 110 volts.
pour résumer la situation, le transfo externe, qui se trouvait a l'extérieur du synthé, juste avant l'interrupteur, le trouve maintenant dans le synthé, juste après l'interrupteur. le reste du circuit est inchangé.
Une protection supplémentaire te semble t 'elle nécessaire ?
1

BBmiX
8909

Je poste, donc je suis
Membre depuis 22 ans
5 Posté le 16/10/2024 à 07:01:56
Salut,
Rahhh, prise fendue avec ces maudites vis à têtes fraisées, il aurai fallut prendre des têtes plates, dommage...
Et tu l'as branchée cette terre? ça peut être délicat ces choses là, buzz ou "boucle de masse", coup de jus...
Je ne suis pas assez calé pour répondre à ta question par contre.
Rahhh, prise fendue avec ces maudites vis à têtes fraisées, il aurai fallut prendre des têtes plates, dommage...
Et tu l'as branchée cette terre? ça peut être délicat ces choses là, buzz ou "boucle de masse", coup de jus...
Je ne suis pas assez calé pour répondre à ta question par contre.
1
(-; Be Funky ;-)

sechouille
666

Posteur·euse AFfolé·e
Membre depuis 13 ans
6 Posté le 16/10/2024 à 13:27:36
@BBmix, oui la terre est branchée (raccordement du synthé à la prise de terre du secteur). Ça n'existait pas sur la prise 2 broches format US
@Sauce, bonne remarque concernant la protection sur le 1er transfo. L'ajout d'un porte fusible s'impose.
Merci pour vos remarques constructives.
J'ai laissé le synthé allumé plusieurs heures pour voir si l'ajout du 2ème transfo générerait une augmentation de température. Rien à signaler de ce côté là car à grille de ventilation remplie bien sa fonction
@Sauce, bonne remarque concernant la protection sur le 1er transfo. L'ajout d'un porte fusible s'impose.
Merci pour vos remarques constructives.
J'ai laissé le synthé allumé plusieurs heures pour voir si l'ajout du 2ème transfo générerait une augmentation de température. Rien à signaler de ce côté là car à grille de ventilation remplie bien sa fonction
0
[ Dernière édition du message le 16/10/2024 à 13:37:26 ]

sechouille
666

Posteur·euse AFfolé·e
Membre depuis 13 ans
7 Posté le 03/11/2024 à 09:33:02
@sauce,

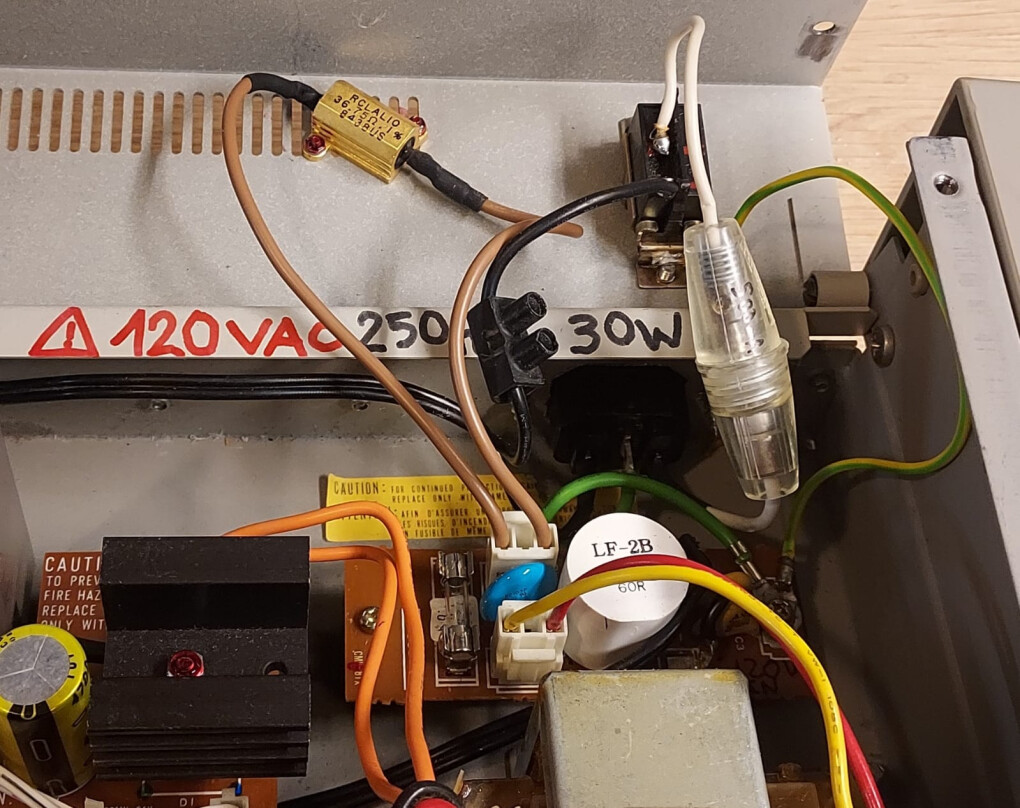

Et voilà avec l'ajout d'un porte fusible sur le primaire du 220 volts. Ça devrait faire le job

Et voilà avec l'ajout d'un porte fusible sur le primaire du 220 volts. Ça devrait faire le job

0

12bitrate
275

Posteur·euse AFfamé·e
Membre depuis 15 ans
8 Posté le 11/12/2024 à 19:30:50
Bonjour, pourquoi vous vous embêtez ? installer un convertisseur de tension laissez la machine d'origine
0

Beatless
14294

Drogué·e à l’AFéine
Membre depuis 21 ans
9 Posté le 11/12/2024 à 20:03:13
Parce que si tu oublies que ta machine est en 120V et que tu la branches sur le 230V, tu la grilles. Le connecteur IEC sur la machine te permet de brancher un cordon Europe, sans passer par un transfo abaisseur de tension.
0
S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

12bitrate
275

Posteur·euse AFfamé·e
Membre depuis 15 ans
10 Posté le 11/12/2024 à 20:21:23
Il y a des convertisseurs de tension au format bloc vous ne pourrez pas vous tromper vous saurez que c'est votre AKAI qui est branché dessus.
Je vous conseille de ne pas toucher à tout ce qui est électronique faites attention il y a du courant qui passe avec les condensateurs chargés, je serai à votre place je prendrai un convertisseur de tension ça ne coûte presque rien et vous êtes tranquille
Je vous conseille de ne pas toucher à tout ce qui est électronique faites attention il y a du courant qui passe avec les condensateurs chargés, je serai à votre place je prendrai un convertisseur de tension ça ne coûte presque rien et vous êtes tranquille
1

Beatless
14294

Drogué·e à l’AFéine
Membre depuis 21 ans
11 Posté le 11/12/2024 à 20:28:58
Citation :
Je vous conseille de ne pas toucher à tout ce qui est électronique
A mon avis tu t'aies déjà pris des chataignes... 🥴😁
1
S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

Anonyme

12 Posté le 11/12/2024 à 20:28:58
Citation de 12bitrate :
Effectivement, ça ne coûte presque rien et c'est bien plus sur !Il y a des convertisseurs de tension au format bloc vous ne pourrez pas vous tromper vous saurez que c'est votre AKAI qui est branché dessus.
Je vous conseille de ne pas toucher à tout ce qui est électronique faites attention il y a du courant qui passe avec les condensateurs chargés, je serai à votre place je prendrai un convertisseur de tension ça ne coûte presque rien et vous êtes tranquille
https://www.leroymerlin.fr/produits/decoration-eclairage/luminaire-interieur/lustre-et-suspension/accessoires-pour-lustre-et-suspension/convertisseur-110-220-volts-p.html
0

kosmix
51518

AF, je suis ton père
Membre depuis 20 ans
13 Posté le 11/12/2024 à 20:36:09
Plutôt que 2 transfos en série j'aurais opté pour un seul qui abaisse le 230V à la tension interne du synthé, en remplacement du transfo 110V d'origine. Mais bon s'il y avait la place ça revient au même

1
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

12bitrate
275

Posteur·euse AFfamé·e
Membre depuis 15 ans
14 Posté le 11/12/2024 à 20:40:08
Prenez un convertisseur de tension et laisser la machine d'origine ça fera plaisir au prochain propriétaire
Il faut conserver ces appareils d'origine j'ai déjà vu des tr 808 flingué avec des mods à la c..
En plus de ça ça fait baisser la côte à la revente
Il faut conserver ces appareils d'origine j'ai déjà vu des tr 808 flingué avec des mods à la c..
En plus de ça ça fait baisser la côte à la revente
1

12bitrate
275

Posteur·euse AFfamé·e
Membre depuis 15 ans
15 Posté le 11/12/2024 à 20:41:10
Citation de Beatless :
Citation :Je vous conseille de ne pas toucher à tout ce qui est électronique
A mon avis tu t'aies déjà pris des chataignes... 🥴😁
Vous la sentez la charge du condensateur lol
1

sechouille
666

Posteur·euse AFfolé·e
Membre depuis 13 ans
16 Posté le 12/12/2024 à 17:56:07
Dans cette configuration, le X7000 n'est pas si modifié que ça.
L'abaisseur de tension qui a été incorporé est celui qui se trouve sur le site de Leroy merlin, à 30 euros, avec la carcasse plastique en moins. Au lieu d'être à l'extérieur de l'échantillonneur, il se trouve à l'intérieur. Il est assez facile de le retirer pour revenir à la configuration d'origine.
Mais de cette façon, pas de risque de se planter lors du branchement au secteur
L'abaisseur de tension qui a été incorporé est celui qui se trouve sur le site de Leroy merlin, à 30 euros, avec la carcasse plastique en moins. Au lieu d'être à l'extérieur de l'échantillonneur, il se trouve à l'intérieur. Il est assez facile de le retirer pour revenir à la configuration d'origine.
Mais de cette façon, pas de risque de se planter lors du branchement au secteur
1

Beatless
14294

Drogué·e à l’AFéine
Membre depuis 21 ans
17 Posté le 12/12/2024 à 17:58:40

0
S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.
