[Résolu] pb de caisson basse sur power works rs15 sun A (2/2)

Fabri Zio

29

Nouvel·le AFfilié·e

Membre depuis 10 ans

Sujet de la discussion Posté le 13/07/2015 à 13:31:26

Bonjour, y aurait il qqun qui pourrait m'aider pour réparer mon sub.(power works rs15sub a)
les 2 satellites fonctionnent tres bien mais depuis un ti temps le caisson de basse ne sort plus rien.
quand j ai ouvert le caisson, les 2 fusibles, sur la carte des basses, etait grillé.
jai remplacer 3condo: c5 c3 c21............remplacer les fusibles....et ca repete mais cette fois que le fusible F2(t4A), lautre F1 est ok.
si qqun a des idees a me soumettre, hesiter surtout pas.
cordialement

Ju nad be

1602

AFicionado·a

Membre depuis 10 ans

26 Posté le 15/02/2024 à 22:40:41

transistors de puissance HS et drivers certainement. Le dimensionnement de l'ampli est trop juste, c'est la maladie des POWO.
J'ai toujours celui que je devais réparer...j'hésite à virer l'ampli d'origine et mettre un classe D à base d'IRS2092...

1

michel.29

3339

Squatteur·euse d’AF

Membre depuis 16 ans

27 Posté le 16/02/2024 à 00:01:22

+1 pour le remplacement des MJ11015 et 11016
des darlinton
le datasheet
https://www.mouser.fr/datasheet/2/308/1/MJ11012_D-2315884.pdf

l'ampli du sub est en fait constitué de 2 amplis montés en bridge par construction
possible qu'une seule paire de MJ soit détruite ( cout-jus entre émetteur et collecteur)

assure toi qu'il n'y ait aucune résistance cramée la carte
surtout pas d'achat sur ali ou la baie
gros risque de se trouver avec des faux
achat chez RS, Mouser , Farnell, TME.eu

inspectes ou remplace aussi les petits condos chimiques présents sur la carte
déja vu des petits condos pas frais sur un Lucas 1000 ( un clone)
assures toi de bien nettoyer les 2 amplis et le ventilo

1

[ Dernière édition du message le 16/02/2024 à 00:04:55 ]

Clément Moriceau

2

Nouvel·le AFfilié·e

Membre depuis 1 an

28 Posté le 16/02/2024 à 00:16:26

Merci Messieurs pour vos réponses rapides.

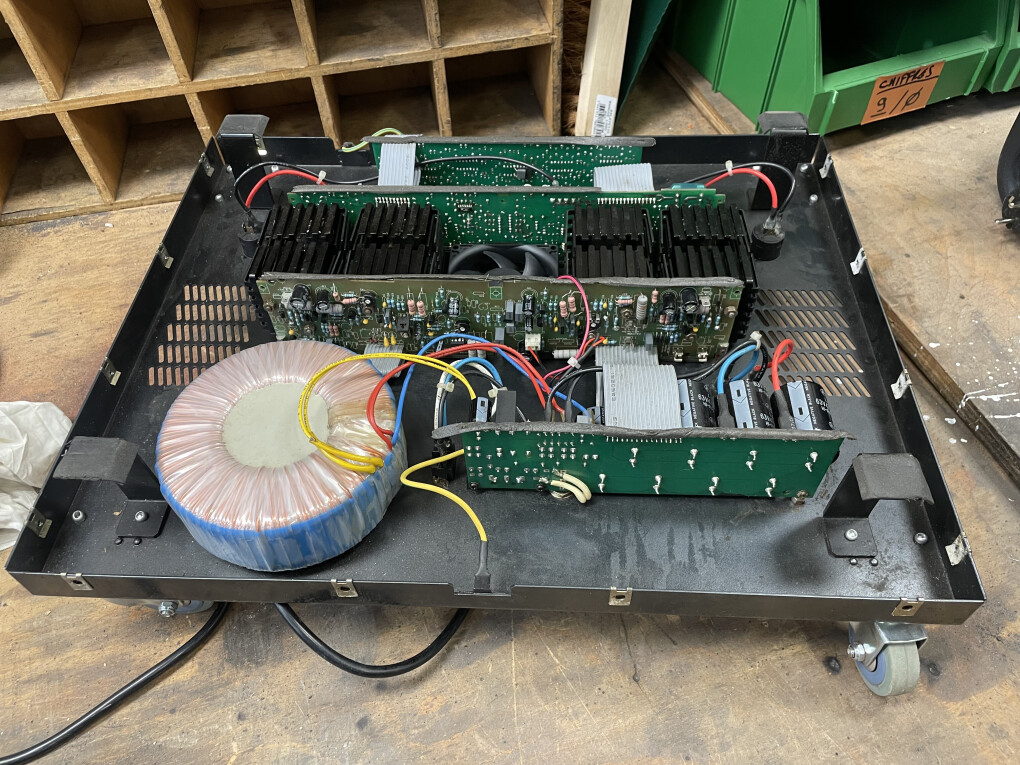

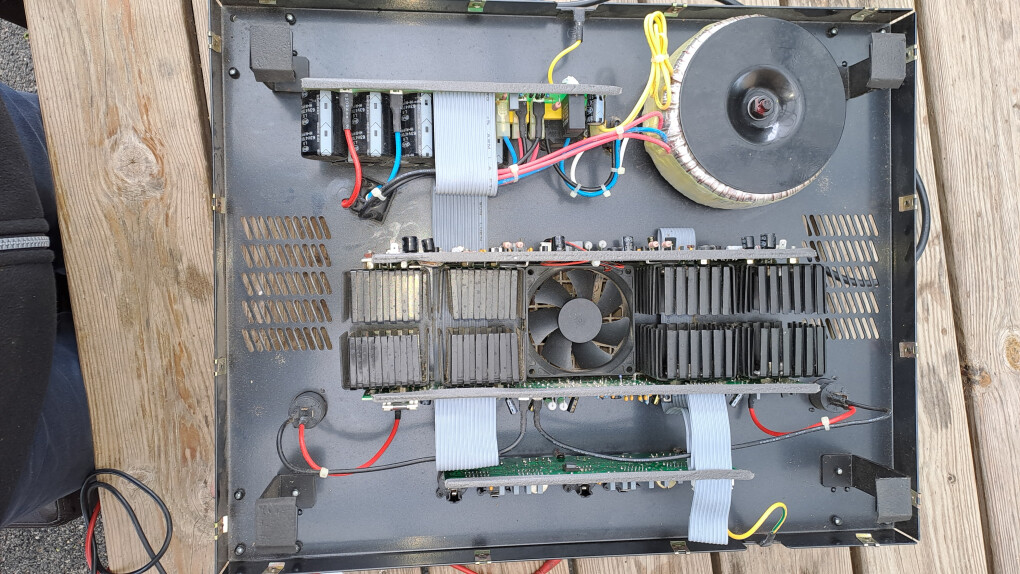

J’ai changé les 4 MJ par des neufs achetés chez RS.

Les cartes ont été nettoyées et sont saines (pas de trace d’un composant HS).

J’ai également remplacé le ventilateur qui était fatigué.

Je vais m’atteler à présent au diagnostic des transistors et condos pour déceler un court-circuit ou composant HS.

Je vous tiens au courant !

0

[ Dernière édition du message le 16/02/2024 à 00:19:45 ]

arthur mignot

1

Nouvel·le AFfilié·e

Membre depuis 1 an

29 Posté le 01/04/2024 à 16:30:12

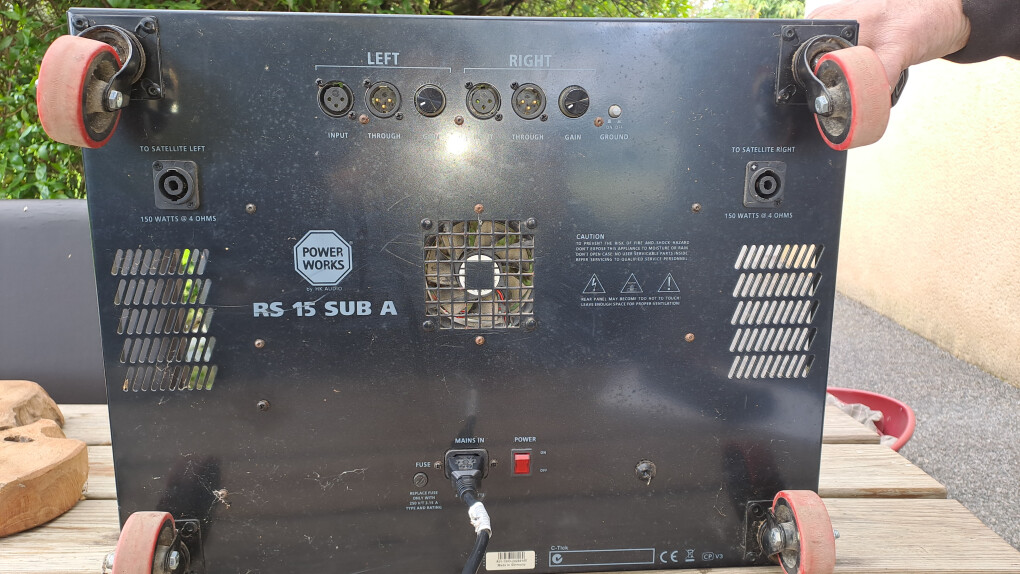

Bonjour, j ai également un problème sur ce type de caisson Power works rs 15 sub A. Le fusibles principale en façade grille des la mise sous tension.
Auriez vous déjà eu le cas ?

Merci d avance.

0

Mamaragane

2

Nouvel·le AFfilié·e

Membre depuis 13 ans

30 Posté le 13/07/2024 à 16:54:57

Bonjour à tous! Je me permets de vous écrire car j’ai aussi ce problème quo viens d’arriver… 10 ans de bon services et il m’a lâché juste avant un bal hier😔
J’ai lu toutes les réponses, sauf que je ne m’y connais absolument rien en électrotechnique 😅! Mais si je peux le réparer moi-même ça m’arrangerais énormément !
J’ai changé les fusibles, mais comme vous ils ont grillé direct, donc je me suis penché sur la question des transistors M14 et j’en ai deux qui ont une légère couleur rougeâtre et couleur rouille. Est donc cela à remplacer ? Je vais essayer de vous mettre une photo
Je vous remercie des réponses !

0

Ju nad be

1602

AFicionado·a

Membre depuis 10 ans

31 Posté le 16/07/2024 à 10:16:19

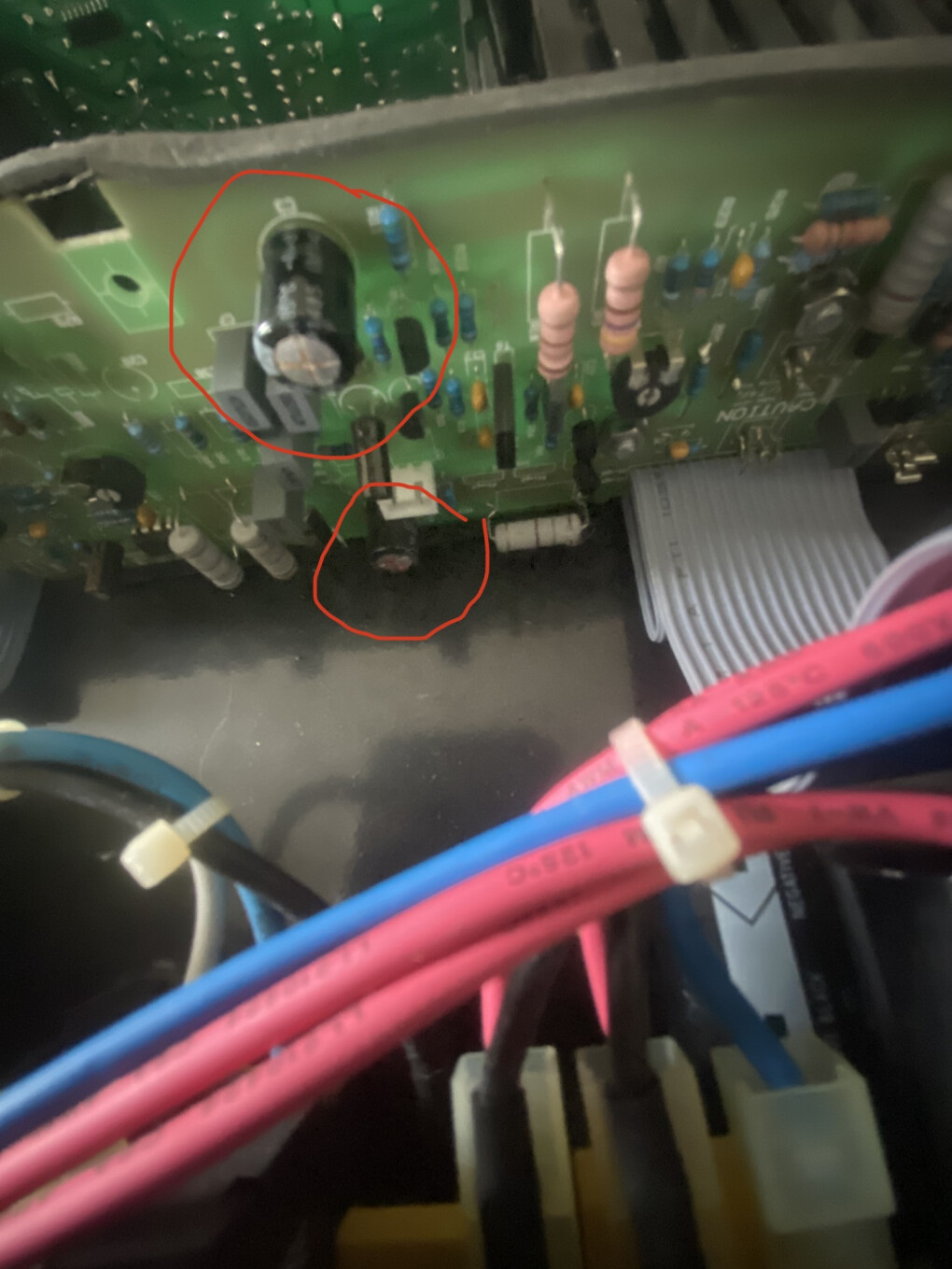

Sur la photo, ce sont des capas électrolytiques. Elles semblent en effet gonflées mais ça n'est pas ce composant qui fait sauter les fusibles. Les composants HS sont les 4 transistors montés sur les dissipateurs thermiques. En théorie, il faut aussi changer les drivers.

0

Davidhovitch

4

Nouvel·le AFfilié·e

Membre depuis 9 mois

32 Posté le 14/12/2024 à 18:32:34

Bonjour ,

j'ai également un Powo en panne , j'ai cru lire par ci parla que le schema était disponible quelque part , y a t'il possibilité de le recuperer ?
merci d'avance !

Cordialement

0
