Restauration polysix leds banques bloqués

  • 27 réponses
  • 6 participants
  • 2 985 vues
  • 7 followers
Sujet de la discussion Restauration polysix leds banques bloqués
Bonjour,
On vient de me donner un Polysix en très bon état esthétique qui provient d'un grenier.
Première chose, j'ai démonté la coque pour vérifier l'état des cartes et de la pile
tout semble propre à l'intérieur, mais je pense que la pile d'origine est bien morte (mais n'a pas coulé).
il émet des sons mais tout à fait ingérable comme un poly800 qui n'a pas eu sa restauration.

Le premier soucis est dans la partie Banque et programme :

- dès que j'allume le polysix les 3 leds des banques "BCD" restes allumé en permanence
ainsi que "234" sur les programmes
et ça ne s'éteint pas quand on appuie dessus , cependant quand j'appuie simultanément sur "ABC" et "234"
la banque 8 s'allume ou la 5 et la 8 s'allument toutes les deux secondes, bref c'est un peut "random" :oo:

j'imagine que c'est du à la pile ou autre chose , mais en le laissant branché et en rechargeant les sons d'usine , toujours pareil.
J'avais fait ce genre de manip sans pile avec mon poly800 et je n'avais aucun soucis à récupérer les réglages d'origine
cependant quand on l'éteignait , plus de son, normal.

si quelqu'un à quelques pistes à me donner pour pouvoir commencer à restaurer ce polysix qui est quand même plutôt bien conservé
pour son âge.

ou si un démarrage avec un raccourci existe pour un reset général .. ?




[ Dernière édition du message le 01/07/2015 à 08:42:32 ]

Afficher le sujet de la discussion
11
Bonjour,
après une pause, je me relance dans la restauration de cette KLM367A !

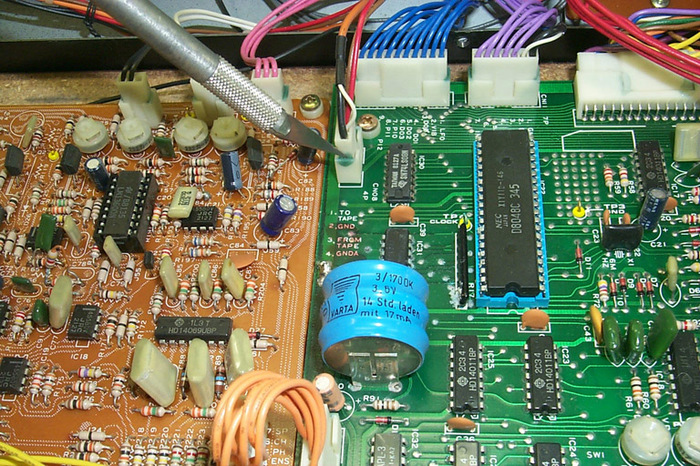

et j'aurais aimé savoir si quelqu'un pouvait me donner la référence exacte de ces 2 "résistances" rouge
à droite de la pile :



Merci !

[ Dernière édition du message le 12/04/2016 à 19:19:38 ]

12
Les 2 "résistances" dont tu parles ressemble plus à des diodes.
Il y a un sites avec la doc technique de la plupart des synthé.
Je vais essayer de te le retrouver et te le poster ici.

13
Ca a été rapide, voici le schéma du polysix :
http://www.newenglandanalog.com/content/korg%20polysix%20service%20manual.pdf

14
R91 : 100ohm Mais sur ta photo, à cet emplacement on ne dirait pas une résistance mais une diode.
D15 : pas d'indication sur le schéma. Mais normalement ca devrait être écrit sur la diode.

15
Super sympa , merci beaucoup :bravo:
16

Polysix

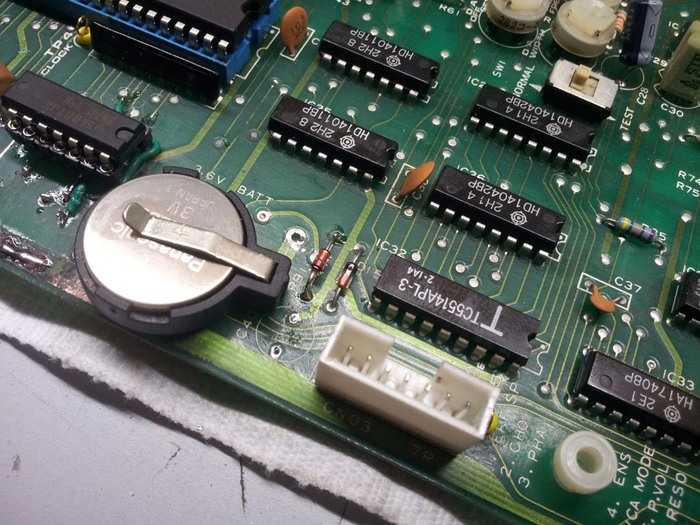

Sur cette photo, on voit bien R91 = 100 Ohms /  D15 = 1S1555 pour le montage original avec pile rechargeable !!

La diode 1S1555 peux etre remplacée par une 1N4148 !!







https://soundcloud.com/courtman-1

[ Dernière édition du message le 13/04/2016 à 11:40:26 ]

17

http://analog.no/cms/analog_files/images/mods/korg_polysix_battery_leakage.jpg

Modification de la pile d'origine par une CR2032 et arret du circuit de charge.

http://analog.no/cms/index.php?option=com_content&view=article&id=49&Itemid=48

https://soundcloud.com/courtman-1

18
Donc la résistance doit bien être remplacé par une diode (ou un autre type de résistance ) si j'ai bien compris pour empêcher le chargement initiale de la pile ?
Ce qui est un peut rageant c'est que depuis que je fais les réparations sur ce synthé , je n'ai plus aucun son
il n'y a plus que le voyant ON qui s'allume :/
ahhh la bricole :)

[ Dernière édition du message le 16/04/2016 à 09:35:22 ]

19

1ere chose à faire , vérifier l'alimentation du synthé et l'arrivée des tensions sur les différentes cartes.

https://soundcloud.com/courtman-1

20
Alors j'ai testé et apparemment il n'y a pas de jus sur la KLM371 (carte ou il y a les presets)
j'ai peut être mal soudé les transistors sur la KLM37 ?
