j'ai découvert dernièrement qu'il y avait eu 2 révisions de JX-8P, quelqu'un s'est il déjà penché sur la question ?

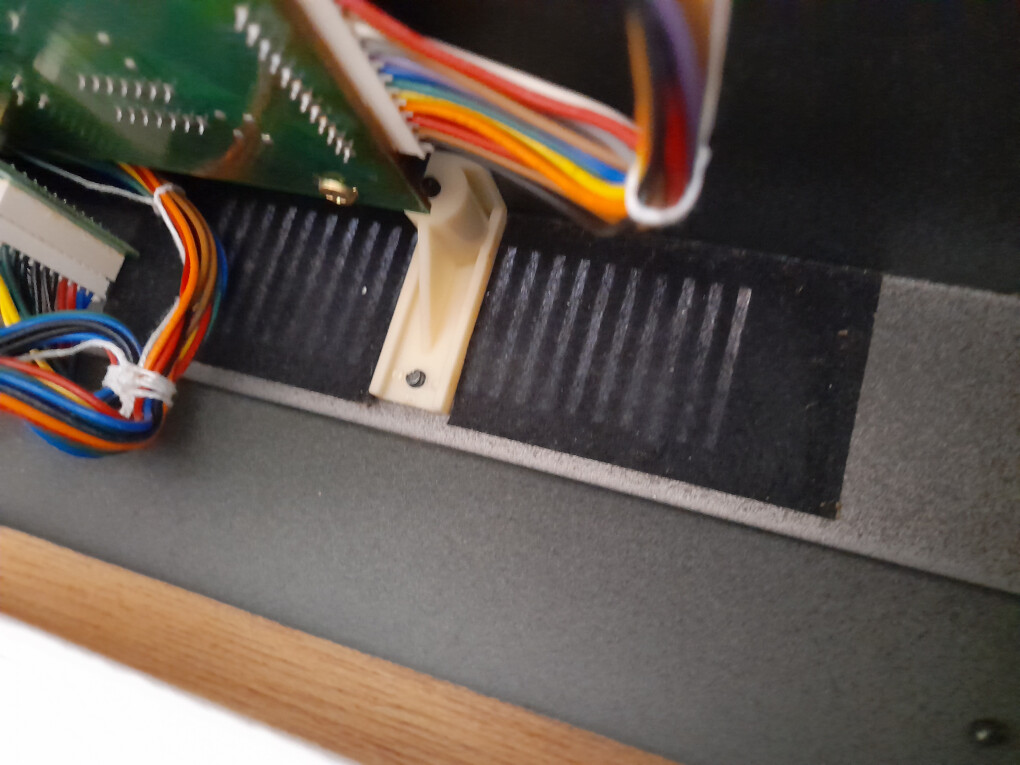

La Rev 1, est celle avec la membrane sur laquelle le nom des patchs ne figurent pas sur le pavé numérique. Un flyer indiquant le nom des patchs était livré avec le synthé. La Rev 1 possède des amplis op JRC 4558 (JRC = new Japan Radio Co.). ainsi que 2 trous sur sa partie arrière (les renforts en plastique se trouvent à l'intérieur), pour y emboiter un porte partition, qui était livré avec le synthé. cet équipement n'est plus présent sur la Rev 2.
La Rev 2, est celle avec les noms de patchs écrits sur le pavé numérique. Les amplis op sont des Sharp 4558.
Apparemment les 2 versions ne sonnent pas tout à fait pareil.
Quelqu'un a t'il déjà fait la comparaison ?
La Rev 1, est celle avec la membrane sur laquelle le nom des patchs ne figurent pas sur le pavé numérique. Un flyer indiquant le nom des patchs était livré avec le synthé. La Rev 1 possède des amplis op JRC 4558 (JRC = new Japan Radio Co.). ainsi que 2 trous sur sa partie arrière (les renforts en plastique se trouvent à l'intérieur), pour y emboiter un porte partition, qui était livré avec le synthé. cet équipement n'est plus présent sur la Rev 2.
La Rev 2, est celle avec les noms de patchs écrits sur le pavé numérique. Les amplis op sont des Sharp 4558.
Apparemment les 2 versions ne sonnent pas tout à fait pareil.
Quelqu'un a t'il déjà fait la comparaison ?
[ Dernière édition du message le 09/06/2024 à 15:52:28 ]
laurent BERGMAN
611
Posteur·euse AFfolé·e
Membre depuis 22 ans
sechouille
688
Posteur·euse AFfolé·e
Membre depuis 13 ans
laurent BERGMAN
611
Posteur·euse AFfolé·e
Membre depuis 22 ans
laurent BERGMAN
611
Posteur·euse AFfolé·e
Membre depuis 22 ans
Je viens de regarder les Main Board de mes deux versions, elles portent toutes les deux la référence 7614906000 / PCB 2291399104-4 (donc identiques pour les deux, avec les noms: sn# 544xxx et sans les noms: sn# 582xxx).
Sur le service manual il est d'ailleurs indiqué que les Main Boards qui sont dans les miens ont été utilisées à partir du n° de série 530350.
Donc il faudrait comparer deux exemplaires avec un d'une série avant et un autre d'une série après ce numéro.
Et encore, comme j'ai des SHARP dans celui sans les noms et des NEC (+ 1 SHARP) dans celui avec les noms de presets c'est pas gagné
Voilà, donc comme je l'ai écrit plus haut, j'ai profité du changement des 2032 (que j'avais mises sur des supports) pour jeter un oeil sur les cartes et essayer de répondre sur ce thread concernant les différences entre les deux modèles.
.
Sur le service manual il est d'ailleurs indiqué que les Main Boards qui sont dans les miens ont été utilisées à partir du n° de série 530350.
Donc il faudrait comparer deux exemplaires avec un d'une série avant et un autre d'une série après ce numéro.
Et encore, comme j'ai des SHARP dans celui sans les noms et des NEC (+ 1 SHARP) dans celui avec les noms de presets c'est pas gagné
Voilà, donc comme je l'ai écrit plus haut, j'ai profité du changement des 2032 (que j'avais mises sur des supports) pour jeter un oeil sur les cartes et essayer de répondre sur ce thread concernant les différences entre les deux modèles.
.
Paraître plus con qu'on ne l'est permet d'être plus intelligent qu'on en à l'air
[ Dernière édition du message le 26/10/2025 à 10:43:48 ]
sechouille
688
Posteur·euse AFfolé·e
Membre depuis 13 ans
laurent BERGMAN
611
Posteur·euse AFfolé·e
Membre depuis 22 ans
sechouille
688
Posteur·euse AFfolé·e
Membre depuis 13 ans
sechouille
688
Posteur·euse AFfolé·e
Membre depuis 13 ans

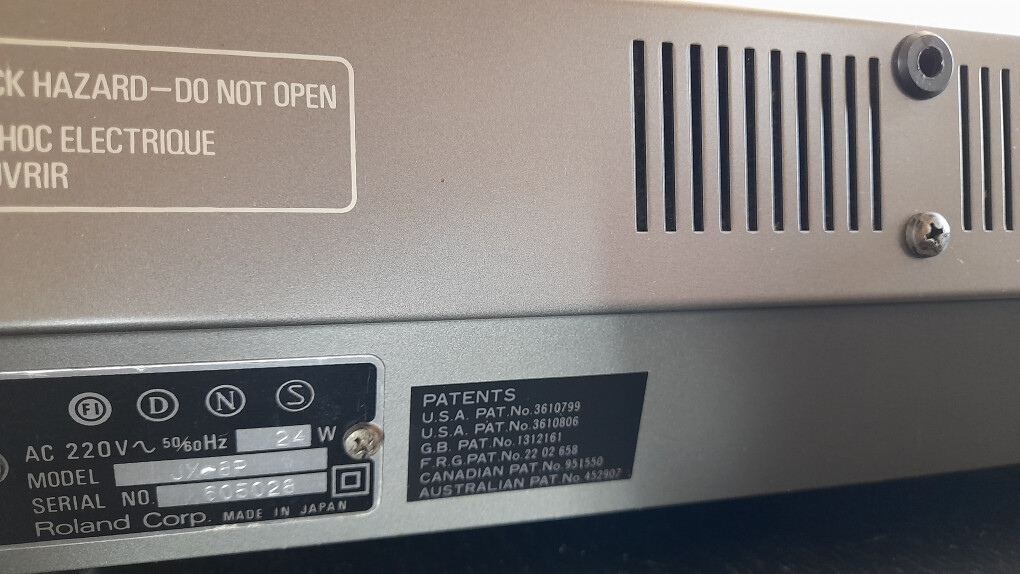

Ci joint une photo de mon REV1 avec le numéro de série en bas à gauche et le trou du porte partition en haut à droite
sechouille
688
Posteur·euse AFfolé·e
Membre depuis 13 ans
laurent BERGMAN
611
Posteur·euse AFfolé·e
Membre depuis 22 ans
sechouille
688
Posteur·euse AFfolé·e
Membre depuis 13 ans
Oui, tout à fait, c'est le même numéro de série pour les 2 PCB.
alors autant je suis sûre que le REV2 est d'origine, par contre je n'ai pas l'histoire du REV1....il a peut être été bricolé et la carte mère n'est pas d'origine....ou alors c'est un bâtard !!!!
Je confirme le numéro de serie du REV1, car c'est le même que celui porté sur le carton d'emballage.
alors autant je suis sûre que le REV2 est d'origine, par contre je n'ai pas l'histoire du REV1....il a peut être été bricolé et la carte mère n'est pas d'origine....ou alors c'est un bâtard !!!!
Je confirme le numéro de serie du REV1, car c'est le même que celui porté sur le carton d'emballage.
laurent BERGMAN
611
Posteur·euse AFfolé·e
Membre depuis 22 ans
laurent BERGMAN
611
Posteur·euse AFfolé·e
Membre depuis 22 ans
sechouille
688
Posteur·euse AFfolé·e
Membre depuis 13 ans
laurent BERGMAN
611
Posteur·euse AFfolé·e
Membre depuis 22 ans
Pas de soucis
Visiblement tes deux JX-8P sont des révisions 2/2 si les main Board ont cette référence.
Cest vrai qu’après 30 ans, certains exemplaires ne sont plus 100 % d’origine (panels remplacés, ROM updatées, main Board remplacées, etc…).
Rev 1: jusqu’à 530349 (avec noms de presets).
Rev 2/1: de 530350 à 543049 avec noms de presets.
Rev 2.2:
De 543050 à 554249 avec noms de presets.
De 554250 à fin sans noms de presets.
.
Visiblement tes deux JX-8P sont des révisions 2/2 si les main Board ont cette référence.
Cest vrai qu’après 30 ans, certains exemplaires ne sont plus 100 % d’origine (panels remplacés, ROM updatées, main Board remplacées, etc…).
Rev 1: jusqu’à 530349 (avec noms de presets).
Rev 2/1: de 530350 à 543049 avec noms de presets.
Rev 2.2:
De 543050 à 554249 avec noms de presets.
De 554250 à fin sans noms de presets.
.
Paraître plus con qu'on ne l'est permet d'être plus intelligent qu'on en à l'air
[ Dernière édition du message le 26/10/2025 à 15:10:39 ]
sechouille
688
Posteur·euse AFfolé·e
Membre depuis 13 ans
laurent BERGMAN
611
Posteur·euse AFfolé·e
Membre depuis 22 ans
laurent BERGMAN
611
Posteur·euse AFfolé·e
Membre depuis 22 ans
Citation de sechouille :
Oula, c'est très précis tout ça.

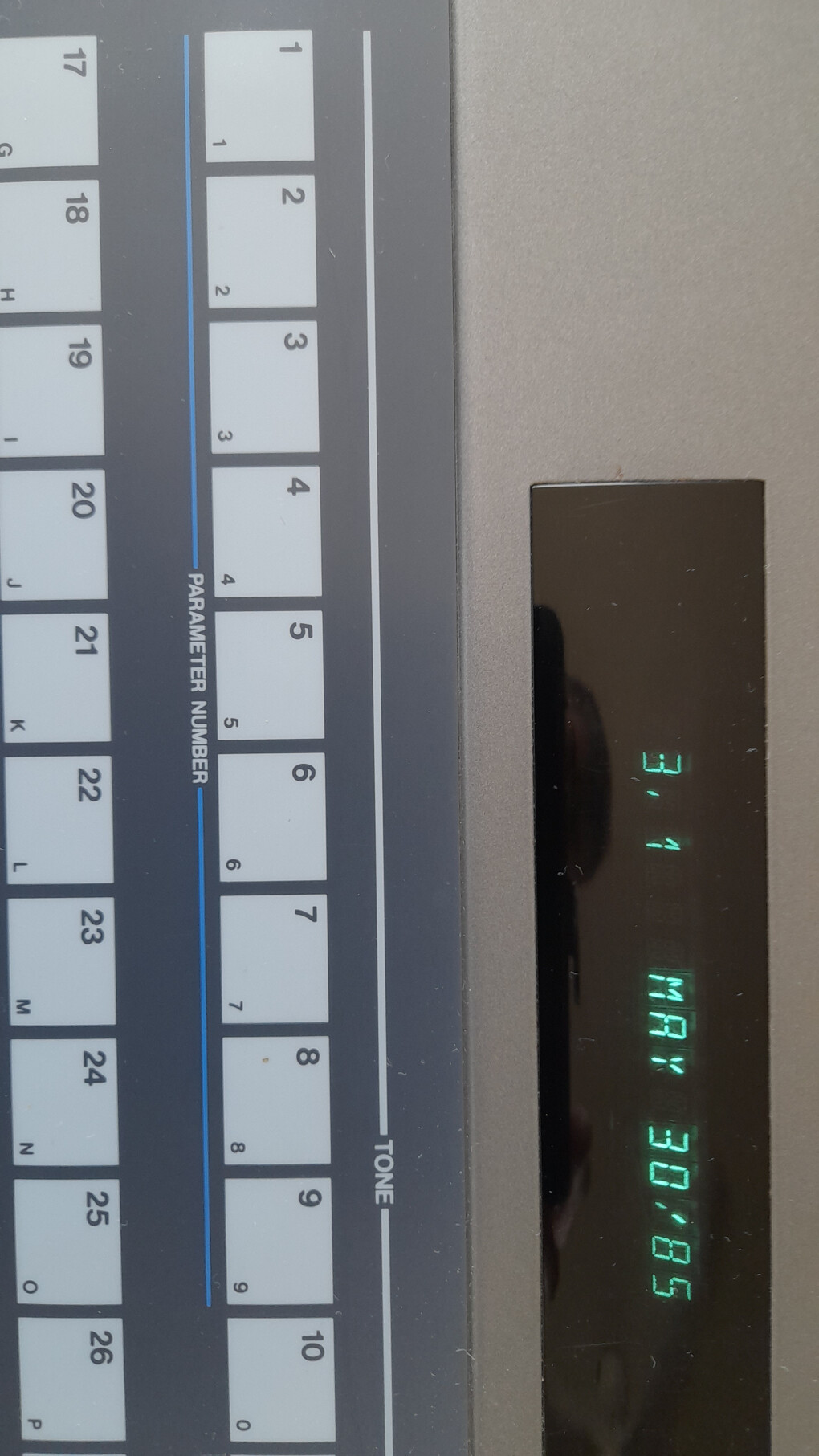

Alors, je suis l'heureux propriétaire d'un REV1 qui porte le numéro de série 605028, en EPROM A3.1 et d'un REV2 qui porte le numéro 504051 en EPROM A3.1 également
C'est super bizarre !!!!
Le numéro d'incrementation des numéros de série n'est pas cohérent
En me basant sur les infos des modifications et de l'évolution des JX-8P (ce qui en principe, pour des raisons de traçabilité et de maintenance, doit être exact):
Pour ce qui concerne tes 2 JX-8P:
Normalement ton n° de série 504051 devrait correspondre à la 1ère version fabriquée.
Les exemplaires entre le n° 480589 et le n° 528249 ont les spécifications suivantes:
- Les noms de presets sur le pavé tactile.
- Le support de partition.
- Embarquent la ROM A, la ROM B et l'EPROM.
- L'OS est en v2.1.
Et normalement ton n° 605028 devrait correspondre à la toute dernière révision jusqu'à l'arrêt.

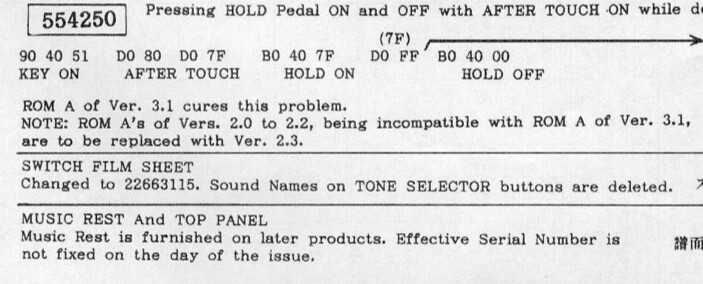

Les exemplaires à partir du n° 554250 au dernier fabriqué ont les spécifications suivantes:
- Les noms de presets ont été supprimés.
- Le support de partition a été supprimé (quelques exemplaires sans les noms de presets peuvent quand même disposer du support de partition pour écouler la fin du stock de ces façades mais en ayant le nouvel overlay, pas d'infos sur les n° de série concernés).
- Embarquent une ROM A.
- L'OS est en v3.1.
Il y a donc eu des modifications par les anciens propriétaires (changements de façades, plaques signalétiques, cartes ou autres,…), car les No de série des deux modèles que j’ai correspondent totalement à leurs spécifications.
.
