Sujet de la discussion Réparation du CS-15
Salut à tous,

J'ai récupéré un CS-15 à bon prix il y a quelques mois. J'ai juste deux soucis, il faut remplacer deux LED et j'ai des problème de déclenchement avec certaines touches.

Pour les LED : selon le "service manual", ce sont des TLR-102KB. Quelqu'un connaît-il la référence la plus proche pour un remplacement ?

En ce qui concerne les touches. J'ai soigneusement démonté le clavier, j'ai tout nettoyé mais le problème persiste. Que faire ? Remplacer les bushings (les petites pièces de caoutchouc) ? Si oui, où trouver les pièces ? Quelqu'un l'a-t-il déjà fait ?


Merci d'avance pour vos conseils !!!
Afficher le sujet de la discussion
31

ca y est, je viens de recuperer mon cs15 et il est repare. c'etait finalement un ''buffer'' ou une sorte d'encodeur qui fait le lien entre le clavier et les oscillos qui etait grille. a part ca, le technicien m'a dit qu'il marchait a merveille ( il est juste et tient les accords en quinte, en tierce... avec de ''belles basses''). il m'a dit aussi qu'il n'en voyait pas souvent preuve de la solidite du cs15 ( ''contrairement a des minimoog qu'il voit souvent revenir dans son atelier''). bref, je suis content,en plus l addition n'a pas etait trop salee et je repart avec un cs15 tout neuf.

when one door is closed, many others are open...

32


Tans mieux, tu as payé cher sans indiscretion, un buffer = ampli op.

A+

33

-2 h de main d'oeuvre,

-le ''buffer'' (ta7504), des composants passifs et petites fournitures...

pour une centaine d'euros.

when one door is closed, many others are open...

34
Bonjour à tous et pardon de déterrer ce thread,
j'ai toute une octave du clavier qui crachote et je me suis donc lancé le nettoyage de celui-ci, mais j'ai peur de faire des bêtises. Est-ce que quelqu'un aurait sous la main une procédure détaillée, voire quelques photos pour illustrer ce qu'il faut faire précisément ? Merci par avance et à bientôt,
Yannick
35
Je m'auto-réponds, en espérant que ça puisse servir !

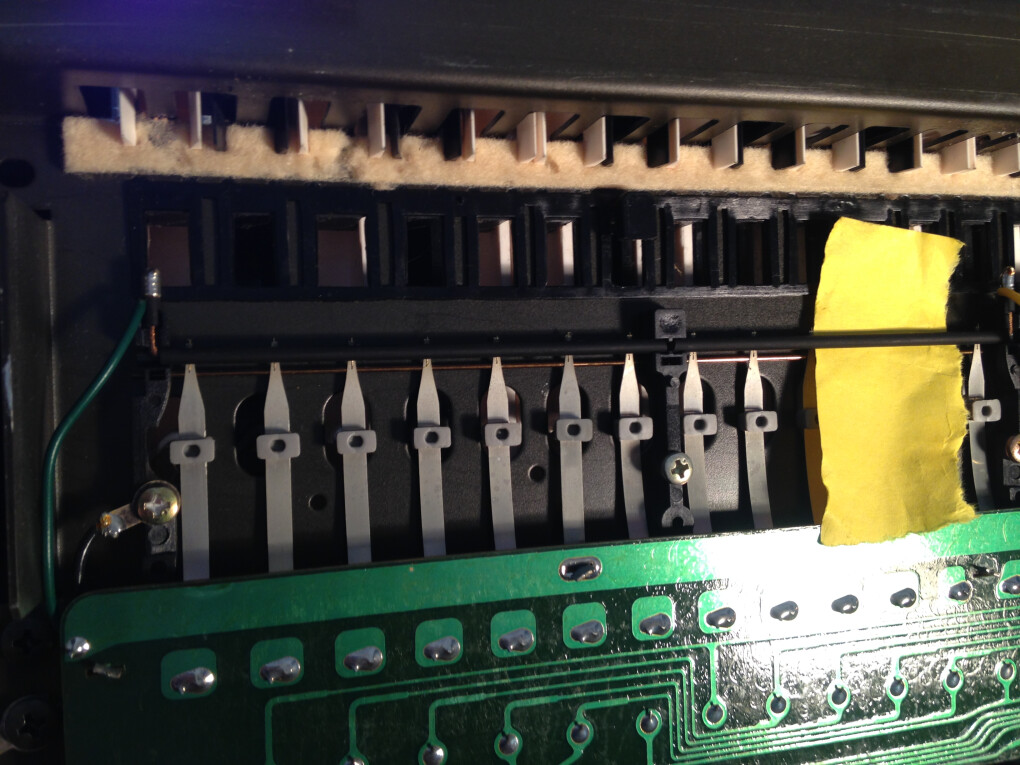

J'ai utilisé la technique donnée par Oryjen en début de thread qui est la plus efficace, simplement en utilisant un bout de feuille A4 (ici jaune, mais ça marche aussi avec une autre couleur) un tout petit peu imbibée d'alcool médical, et en glissant ce bout de papier entre chaque lamelle métallique et la barre noire. 5788525.jpg

C'est facile finalement, mais il faut y aller doucement (surtout sur l'alcool qui est dangereux pour la santé). Bonne journée !
36
Bonjour à tous. J’ai également un CS15 qui pause un problème. je l’ai récupéré en l’état pour lui éviter la déchèterie… voulant m’y mettre c’est une super opportunité. L’ancien propriétaire n’entendait plus qu’une ronflette/boucle ?!? à la mise en route.
Coup de chance je fais parti d’un repair café sur lequel un retraité du SAV Yamaha file également un coup de main. De son propre aveu, il réparait plutôt des 01V depuis un paquet d’années… pas forcément pro des vieilleries analos donc, mais il connait ces bêtes et est bien plus compétent que moi sur ce sujet.
je lui file un oscillo (je ne sais pas m’en servir… encore de la récup, j’aime pas jeter). il prend le cs15 en pension, le teste et me le ramène en m’annonçant que globalement tout marche à part Les LED du LFO et de l’EG1… mais surtout l’EG2. Actif, après la frappe, la note boucle, ou disons plutôt une partie de la « matière » du son boucle. Cette loop continue à l’infini. On peut en changer la vitesse et le design avec les commandes du LFO.
Ça y est j’y crois les étoiles s’alignent… je teste avec lui rapidement et oui, en calant les switchs des VCFs et VCOs sur les l’EG1 on arrive déjà à sculpter des sons rigolos.
Je rentre à la maison. Commence a tester, mais le problème de boucle infernale est réapparu vite et ne disparaît plus simplement en basculant les switchs (même si certaines manips peuvent néanmoins stopper la boucle, elle repartira à la prochaine pression d’une touche du clavier)
Elle bloque également le déclenchement de la note suivante le temps d’un cycle… ou plus, si le doigt n’est pas sur la touche à la fin de son cycle.
Je ne comprends pas vraiment où checker. Je ne connais pas le fonctionnement normal de cette machine et débute en synthèse.
Est-ce l’EG, est ce le LFO, ou un autre truc plus dramatique ? il a bien sûr vérifié plus attentivement l’EG sans y voir de défaut. Si vous avez des idées de preset/patch qui pourraient m’aider à y voir plus clair, une idée sur l’identité de mon gremlin (je peux l’ouvrir) ou une adresse de bon réparateur de synthé far far in the west je prends tout conseil des initCs. Merci et dsl si tout ça fait long.
37
Est-ce que Initial Level VCA2 est bien à zéro ?
Sinon, le VCA laisse passer en continu ce qui provient de la chaîne VCO-VCF

Est-ce que LFO Mod de VCA2 est bien à zéro ?
Sinon, à chaque fois que le LFO passe en positif, il ouvre le VCA et laisse passer le son comme au dessus.

[ Dernière édition du message le 06/12/2024 à 08:17:29 ]

38
Bonjour et merci pour ton aide. Avec ces réglages pas grand chose de nouveau (si ce n’est un oscillo en moins dans le son mais la loop est toujours là, par contre je l’entends à peine, un son de boîte à rythme au loin)
si je règle également en suivant ton conseil le VCA1 et, qu’en plus, je bascule à 0 le VCO1 du mixer 2, on passe d’une boucle cyclique à un son continu… comme si on laissait le doigt sur une touche et que le CS se contentait juste de jouer la note et son attack sans passer à la suite de la modélisation. Par contre je peux jouer mes notes suivantes quand je veux… plus contraint par le cycle.
Ca fait avancer mon schmilblick… le LFO n’est peut-être pas coupable ? ! ?

[ Dernière édition du message le 06/12/2024 à 20:40:58 ]

39
quand je me relis je ne me trouve pas très clair alors tentative d’explication :
Si je mets tout les knobs au middle sauf les LFO MOD à 0 (ceux des VCOs, VCFs et VCAs), j’ai une note continue (une attack puis la note qui freeze jusqu’à la suivante).
Si je joue avec les mixer 1 et 2, je constate que les 2 VCO sont impactés de la même manière
Si je commence à jouer avec les valeurs LFO MOD, J’obtiens un motif cyclique façon sirène plus ou moins rapidement selon ceux que j’ouvre.
Que je cale tous les switchs VCFs, VCAs et brillance sur l’EG1 ou sur l’EG2, j’ai toujours cette continuité après la frappe.
Pourtant je l’ai joué (tous calés sur l’EG1) il y quelques jours quand mon collègue me l’a ramené. Et ça marchait !
Donc soit son diagnostic était le bon : EG2 HS… et j’ai réussi à tuer l’autre en quelques minutes de test, soit un ou plusieurs switch(s) ou composant(s) des circuit(s) du ou des sélecteur(s) D’EG disfonctionne et sont resté bloqué en position 2 pendant mes tests.
si quelqu’un peux m’expliquer si un circuit d’EG défectueux peut se comporter ainsi jouer l’attaque et ne pas passer à la suite… ou si un circuit d’EG défectueux ne peut simplement plus rien faire passer et donc jouer.
Étant donné qu’il a vérifié à l’oscilloscope les composants type knob et glissières, j’imagine qu’il à vérifié aussi les switch au testeur… surtout après avoir localisé ce pb sur l’EG2. L’hypothèse des switchs HS est peu probable même s’il a pu oublier des composants.
Il m’a dit en gros « l’EG2 est HS, ça rentre mais rien ne sort. J’ai pourtant vérifié les 4 glissières et le switch qui fonctionnent et il n’y pas grand chose sur le circuit. Tu peux quand même t’éclater sur l’EG1 ».
Y a t’il un ou plusieurs composant(s) particulier(s) sur ces circuits d’EG qui gère(nt) attack sustain et decay ?
Dont l’un, pas trop pérenne, aurait fait pshiiit… une première fois avec son propriétaire précédent sur l’EG2, puis une seconde sur l’EG1 lors de ma tentative de remise en route. Il a quand même 45 ans le papy il a sûrement besoin d’une stent ou d’une valve neuve 😁
40
Citation :
Si je mets tout les knobs au middle sauf les LFO MOD à 0

Le niveau du vca doit être à 0, sinon un son continu va se faire entendre...
