Salut à tous,
j'ai acheté un Ambika et j'envisage de le monter dans un boitier rack 2U.
D'aprés vous, est-il possible de désolidariser l'écran, les potards et les boutons, pour les relier par des fils à la façade du rack ?
Quand je dis possible, ça veut dire pas trop compliqué.
Je ne suis pas très bon en soudure
, mais je vais m'entrainer.
Merci d'avance pour vos réponses
j'ai acheté un Ambika et j'envisage de le monter dans un boitier rack 2U.
D'aprés vous, est-il possible de désolidariser l'écran, les potards et les boutons, pour les relier par des fils à la façade du rack ?
Quand je dis possible, ça veut dire pas trop compliqué.
Je ne suis pas très bon en soudure
, mais je vais m'entrainer.Merci d'avance pour vos réponses
Software : SessionRecall
- 1
- 2
Nidespions
235
Posteur·euse AFfiné·e
Membre depuis 11 ans
Pas d'électronicien dans les parages ?
Bon, bin je vais tenter le coup. Je posterai quelques photos ici, ainsi que le prix des pièces et les adresses des fournisseurs.
Pour commencer il faut que j'achète un bon fer à souder, avec une panne fine.
Ensuite je dois identifier le type de potards à acheter, car ils ne seront pas soudés mais vissés sur la façade.
La façade et le boitier seront commandés chez https://www.schaeffer-ag.de/fr/. J'attends de finir le design pour demander un devis... j'ai un peu peur du prix.
Souhaitez-moi bonne chance
Bon, bin je vais tenter le coup. Je posterai quelques photos ici, ainsi que le prix des pièces et les adresses des fournisseurs.
Pour commencer il faut que j'achète un bon fer à souder, avec une panne fine.
Ensuite je dois identifier le type de potards à acheter, car ils ne seront pas soudés mais vissés sur la façade.
La façade et le boitier seront commandés chez https://www.schaeffer-ag.de/fr/. J'attends de finir le design pour demander un devis... j'ai un peu peur du prix.
Souhaitez-moi bonne chance
Software : SessionRecall
qweroth
361
Posteur·euse AFfamé·e
Membre depuis 16 ans
Sur le forum de mutable j'avais vu plusieurs photos d'ambika montés en rack. un mec avait même déporté les cartes voix sur le coté au lieu de les mettre sous la carte mère:
le lien vers un post:
https://mutable-instruments.net/forum/discussion/2825/girts23039s-ambika-rack#Item_23
le lien vers un post:
https://mutable-instruments.net/forum/discussion/2825/girts23039s-ambika-rack#Item_23
[ Dernière édition du message le 14/07/2014 à 10:35:06 ]
Nidespions
235
Posteur·euse AFfiné·e
Membre depuis 11 ans
danhill
1700
AFicionado·a
Membre depuis 16 ans
Nidespions
235
Posteur·euse AFfiné·e
Membre depuis 11 ans
Nidespions
235
Posteur·euse AFfiné·e
Membre depuis 11 ans

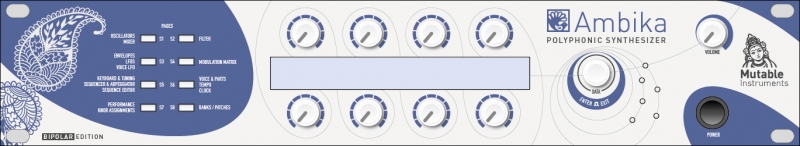

Un petit aperçu de la façade en cours de réalisation.
Le choix des couleur est lié à l'écran qui est bleu clair sur mon Ambika. Mais ça peut encore changer d'ici la fabrication.
Le plus galère pour le moment, c'est de trouver les potards et les capuchons.
Les LEDs des pages ont disparu. Elles seront remplacées par des boutons au contour lumineux, si j'arrive à le faire, peut-être en impression 3D.
Le choix des couleur est lié à l'écran qui est bleu clair sur mon Ambika. Mais ça peut encore changer d'ici la fabrication.
Le plus galère pour le moment, c'est de trouver les potards et les capuchons.
Les LEDs des pages ont disparu. Elles seront remplacées par des boutons au contour lumineux, si j'arrive à le faire, peut-être en impression 3D.
Software : SessionRecall
[ Dernière édition du message le 18/07/2014 à 18:36:40 ]
danhill
1700
AFicionado·a
Membre depuis 16 ans
Super j'adore !!! Pourquoi pas comme les facades de modules eurorack de chez Mutable Instruments pour les couleurs et les knobs ?
Techno écoute ici
Push-Pull
21379
Vie après AF ?
Membre depuis 21 ans
qweroth
361
Posteur·euse AFfamé·e
Membre depuis 16 ans
Beau design pour la façade
Les boutons lumineux c'est une très bonne idée mais par contre il faut qu'ils soient bicolores comme les led d'origine.
ça risque de pas être simple a trouver (et très cher à l'achat).
Edit: ah ba non pas si rare et si cher que ça, en cherchant vite fait j'en ai trouvé à moins de 4€ chez mouser
Les boutons lumineux c'est une très bonne idée mais par contre il faut qu'ils soient bicolores comme les led d'origine.
ça risque de pas être simple a trouver (et très cher à l'achat).
Edit: ah ba non pas si rare et si cher que ça, en cherchant vite fait j'en ai trouvé à moins de 4€ chez mouser
[ Dernière édition du message le 21/07/2014 à 18:00:26 ]
Nidespions
235
Posteur·euse AFfiné·e
Membre depuis 11 ans
Nidespions
235
Posteur·euse AFfiné·e
Membre depuis 11 ans
Software : SessionRecall
Nidespions
235
Posteur·euse AFfiné·e
Membre depuis 11 ans
Le rack est arrivé aujourd'hui !
Finallement je l'ai acheté chez Farnell (env. 100€) et j'enverrai les façades chez Schaeffer pour l'usinage et l'impression. C'est un peu cher, mais la qualité est au rendez-vous, et il est très léger (tout alu). Y-a pas le dessus sur la photo.
Pour le reste, j'ai commandé la partie alimentation (transfo, inter, embase IEC, isolation), et j'ai un bon pote qui se charge de faire la carte (PCB) pour les compsants en façade. Ce sera plus propre.
Pour les boutons lumineux ça semble bien parti, mais il faudra essayer quand on les aura.
Les boutons : https://www.mouser.fr/ProductDetail/CK-Components/ITS23FV1ST/?qs=sGAEpiMZZMufv8JNQ5fVHcaIsuaokLr0OcqJyMcGS84%3d
Les capuchons : https://www.mouser.fr/ProductDetail/CK-Components/400EB0000/?qs=sGAEpiMZZMsqIr59i2oRco6N%2fOe4VhAzoYZ2sZmIti8%3d
Comme vous voyez, ça avance
Finallement je l'ai acheté chez Farnell (env. 100€) et j'enverrai les façades chez Schaeffer pour l'usinage et l'impression. C'est un peu cher, mais la qualité est au rendez-vous, et il est très léger (tout alu). Y-a pas le dessus sur la photo.
Pour le reste, j'ai commandé la partie alimentation (transfo, inter, embase IEC, isolation), et j'ai un bon pote qui se charge de faire la carte (PCB) pour les compsants en façade. Ce sera plus propre.
Pour les boutons lumineux ça semble bien parti, mais il faudra essayer quand on les aura.
Les boutons : https://www.mouser.fr/ProductDetail/CK-Components/ITS23FV1ST/?qs=sGAEpiMZZMufv8JNQ5fVHcaIsuaokLr0OcqJyMcGS84%3d
Les capuchons : https://www.mouser.fr/ProductDetail/CK-Components/400EB0000/?qs=sGAEpiMZZMsqIr59i2oRco6N%2fOe4VhAzoYZ2sZmIti8%3d
Comme vous voyez, ça avance
Software : SessionRecall
[ Dernière édition du message le 04/08/2014 à 09:46:55 ]
qweroth
361
Posteur·euse AFfamé·e
Membre depuis 16 ans
Joli boîtier
moi je serai bien tenté par une version clavier avec plus de contrôle genre shruti xt
moi je serai bien tenté par une version clavier avec plus de contrôle genre shruti xt Nidespions
235
Posteur·euse AFfiné·e
Membre depuis 11 ans
C'est clair que ça ferait une belle machine !
L'Ambika XT
J'avais envisagé la question avec l'ajout d'une carte controlleur midi, mais j'ai laissé tomber car l'intégration n'aurait pas été top, et en plus ça réduisait tous les paramètres à 128 valeurs.
Ce serait valable en modifiant le programme interne et en ajoutant quelques multiplexeurs, mais je n'ai pas les compétences requises.
Ou alors y la solution Tom Oberheim : tu prends 4 Shruti, tu les colles, et ça te fais un four voices
L'Ambika XT
J'avais envisagé la question avec l'ajout d'une carte controlleur midi, mais j'ai laissé tomber car l'intégration n'aurait pas été top, et en plus ça réduisait tous les paramètres à 128 valeurs.
Ce serait valable en modifiant le programme interne et en ajoutant quelques multiplexeurs, mais je n'ai pas les compétences requises.
Ou alors y la solution Tom Oberheim : tu prends 4 Shruti, tu les colles, et ça te fais un four voices
Software : SessionRecall
Nidespions
235
Posteur·euse AFfiné·e
Membre depuis 11 ans
Finalement j'ai fais 2 cartes pour la façade, une pour les boutons, et une autre pour les potards et l'écran. Mon pote étant très occupé, j'ai entrepris de les faire moi-même car je suis impatient de voir l'Ambika remonté.
Par chance, j'ai trouvé un logiciel très simple pour faire ses propres pcb : http://fritzing.org. J'ai un peu ramé au début, mais après quelques jours j'ai obtenu ce que je voulais. Voilà les 2 cartes :
Si vous voyez une grosse boulette, faites-moi signe. Je vais demander à mon pote d'y jeter un oeil (voir deux
) avant de l'envoyer en fab.
Par chance, j'ai trouvé un logiciel très simple pour faire ses propres pcb : http://fritzing.org. J'ai un peu ramé au début, mais après quelques jours j'ai obtenu ce que je voulais. Voilà les 2 cartes :
Si vous voyez une grosse boulette, faites-moi signe. Je vais demander à mon pote d'y jeter un oeil (voir deux
) avant de l'envoyer en fab.Software : SessionRecall
[ Dernière édition du message le 11/08/2014 à 09:08:04 ]
Nidespions
235
Posteur·euse AFfiné·e
Membre depuis 11 ans
Salut ceux qui suivent !
après quelques soucis dus aux limitations imposées par Schaeffer en terme d'impression, je reviens sur la partie électronique du projet.
J'ai commencé par désouder et démonter l'écran. Ensuite j'ai déssoudé le connecteur qui est sur l'écran pour le remplacer par un 16 broches tout neuf, assez étroit pour passer entre les vis.
Une embase male a aussi été soudée sur la carte mère pour qu'une nappe relie les deux.
Voilà, sinon les façades avant et arrière sont parties en fabrication chez Schaeffer aujourd'hui. J'ai hâte de les recevoir, et en même temps je flippe un peu.
après quelques soucis dus aux limitations imposées par Schaeffer en terme d'impression, je reviens sur la partie électronique du projet.
J'ai commencé par désouder et démonter l'écran. Ensuite j'ai déssoudé le connecteur qui est sur l'écran pour le remplacer par un 16 broches tout neuf, assez étroit pour passer entre les vis.
Une embase male a aussi été soudée sur la carte mère pour qu'une nappe relie les deux.
Voilà, sinon les façades avant et arrière sont parties en fabrication chez Schaeffer aujourd'hui. J'ai hâte de les recevoir, et en même temps je flippe un peu.
Software : SessionRecall
qweroth
361
Posteur·euse AFfamé·e
Membre depuis 16 ans
ça avance tranquillement
Je me suis commandé une façade 4U pour un projet d'ambika XT, j'ai commencé le programme de pilotage sur un microcontrôleur Amtel.
ça fonctionne déjà en "volant" faut juste mettre tout en boite maintenant. par contre vu la place sur la façade 4U je suis bon pour refaire une carte spécifique pour déporter tous les contrôles, un peu comme dans ton projet.
Je me suis commandé une façade 4U pour un projet d'ambika XT, j'ai commencé le programme de pilotage sur un microcontrôleur Amtel.
ça fonctionne déjà en "volant" faut juste mettre tout en boite maintenant. par contre vu la place sur la façade 4U je suis bon pour refaire une carte spécifique pour déporter tous les contrôles, un peu comme dans ton projet.
Nidespions
235
Posteur·euse AFfiné·e
Membre depuis 11 ans
Nidespions
235
Posteur·euse AFfiné·e
Membre depuis 11 ans
Je viens juste de recevoir les 2 cartes de chez Fritzing.
Je suis très content du résultat. Plus qu'à souder maintenant...
Seul petit défaut, à part le "k" de mon logo qui est parti voir ailleur, c'est l'épaisseur des cartes qui est un peu juste (1mm). Elles sont bien rigides mais pour une façade de potards c'est limite.
Je suis très content du résultat. Plus qu'à souder maintenant...
Seul petit défaut, à part le "k" de mon logo qui est parti voir ailleur, c'est l'épaisseur des cartes qui est un peu juste (1mm). Elles sont bien rigides mais pour une façade de potards c'est limite.
Software : SessionRecall
qweroth
361
Posteur·euse AFfamé·e
Membre depuis 16 ans
Nidespions
235
Posteur·euse AFfiné·e
Membre depuis 11 ans
Nidespions
235
Posteur·euse AFfiné·e
Membre depuis 11 ans
Quelques soudures et serrages de fesses plus tard, voilà les 2 cartes assemblées.
Il ne me restera que les Leds, mais j'attends d'avoir les façades pour les ajuster au mieux.
Je devrais les avoir en début de semaine car elles sont finies chez Schaeffer.
Les boutons lumineux
Il ne me restera que les Leds, mais j'attends d'avoir les façades pour les ajuster au mieux.
Je devrais les avoir en début de semaine car elles sont finies chez Schaeffer.
Les boutons lumineux
Software : SessionRecall
Nidespions
235
Posteur·euse AFfiné·e
Membre depuis 11 ans
Les façades devraient être expédiées aujourd'hui et arriver samedi ou lundi prochain. Je profite de ce creux pour donner à ceux que ça intéresse la liste des courses (n'oubliez pas le pain).
En bas de la liste vous avez le prix final... proche d'un proto de la NASA
Il y a sûrement moyen d'économiser en faisant les pcb soit-même ou par un prestataire moins cher. Sur les autres postes, j'ai bien cherché et ça va être difficile. Vos bons plans sont les bienvenus.
Mouser (https://www.mouser.fr)
Green/Yellow Led x10 ------------- 1.62 ---- 604-WP937GYW
Capuchons boutons x8 ------------- 3.02 ---- 611-399EA0000
Boutons poussoir lumineux x8 ----- 19.68 ---- 611-ITS23FV1ST
Connecteur IDC fem 16P x3 -------- 5.10 ---- 649-66900-216
Embase IDC male 16P x2 ----------- 1.06 ---- 30316-6002HB
Embase IDC male 12P x3 ----------- 4.59 ---- 538-70246-1201
Embase Molex male 16P x2 --------- 2.20 ---- 538-10-89-7162
Nappe 16 conducteurs x6 (pieds)--- 4.07 ---- 523-191-2801-116FT
Pot 100K ALPS -------------------- 1.18 ---- 688-RK09D113F25C0A
Pot 10K ALPS x8 ------------------ 9.44 ---- 688-RK09D1130C2P
Encodeur Bourne ------------------ 0.96 ---- 652-PEC12R-4225F-S24
Interrupteur à bascule ----------- 0.98 ---- 540-RRA22H3FBRNN
Embase secteur IEC C-14 ---------- 1.04 ---- 693-6100.3300
[/list]
Port : 0.00 Total : 54.94
Mixelec (http://www.mixelec.fr/)
Connecteur IDC 12P x3 ------------ 1.92 ---- T812-1-12
Connecteur IDC 8P ---------------- 0.76 ---- T812-1-08
Port : 2.99 Total : 5.67
Dj Tech Tools (http://www.djtechtools.com)
Chroma Caps (boutons) x10 -------- 17.56
Port : 4.89 Total : 22.45
Fritzing (http://fritzing.org)
PCB-A (9.00x7.60) ---------------- 36.63
PCB-B (30.00x7.60) --------------- 114.24
Port : 9.90 Total : 160.77
Schaeffer (https://www.schaeffer-ag.de)
Face avant ----------------------- 122.43
Face arrière --------------------- 74.84
Port : 8.27 Total : 205.54
Modushop (http://www.modushop.biz)
Slim 02/230 2U 4mm SILVER -------- 42.83 ---- 1SL02230B
Prix sans façade avant
à préciser lors de la commande
estim. Port : 10.00 Total : 52.83
Total TTC : 502.2 euros TTC
Quelques bricoles que je n'ai pas acheté parce que je les avais en stock :
- des entretoises 15mm pour fixer la carte mère dans le rack (récupérées en démontant l'Ambika).
- 10 vis M3 de 6mm pour fixer les pcb à la façade.
- 7 écrous pour fixer les jacks 6.35 au dos du rack.
- 5 cosses isolées 4.8 mm pour l'interrupteur et l'embase secteur.
- du fil électrique pour le 220V et le 9V. 2 fils avec une fiche 2 poles pour la LED de tempo.
- si vous pouvez, utilisez le transfo 9VAC de l'Ambika, sinon vous en trouverez entre 10 et 15 euros.
En bas de la liste vous avez le prix final... proche d'un proto de la NASA
Il y a sûrement moyen d'économiser en faisant les pcb soit-même ou par un prestataire moins cher. Sur les autres postes, j'ai bien cherché et ça va être difficile. Vos bons plans sont les bienvenus.
Mouser (https://www.mouser.fr)
Green/Yellow Led x10 ------------- 1.62 ---- 604-WP937GYW
Capuchons boutons x8 ------------- 3.02 ---- 611-399EA0000
Boutons poussoir lumineux x8 ----- 19.68 ---- 611-ITS23FV1ST
Connecteur IDC fem 16P x3 -------- 5.10 ---- 649-66900-216
Embase IDC male 16P x2 ----------- 1.06 ---- 30316-6002HB
Embase IDC male 12P x3 ----------- 4.59 ---- 538-70246-1201
Embase Molex male 16P x2 --------- 2.20 ---- 538-10-89-7162
Nappe 16 conducteurs x6 (pieds)--- 4.07 ---- 523-191-2801-116FT
Pot 100K ALPS -------------------- 1.18 ---- 688-RK09D113F25C0A
Pot 10K ALPS x8 ------------------ 9.44 ---- 688-RK09D1130C2P
Encodeur Bourne ------------------ 0.96 ---- 652-PEC12R-4225F-S24
Interrupteur à bascule ----------- 0.98 ---- 540-RRA22H3FBRNN
Embase secteur IEC C-14 ---------- 1.04 ---- 693-6100.3300
[/list]
Port : 0.00 Total : 54.94
Mixelec (http://www.mixelec.fr/)
Connecteur IDC 12P x3 ------------ 1.92 ---- T812-1-12
Connecteur IDC 8P ---------------- 0.76 ---- T812-1-08
Port : 2.99 Total : 5.67
Dj Tech Tools (http://www.djtechtools.com)
Chroma Caps (boutons) x10 -------- 17.56
Port : 4.89 Total : 22.45
Fritzing (http://fritzing.org)
PCB-A (9.00x7.60) ---------------- 36.63
PCB-B (30.00x7.60) --------------- 114.24
Port : 9.90 Total : 160.77
Schaeffer (https://www.schaeffer-ag.de)
Face avant ----------------------- 122.43
Face arrière --------------------- 74.84
Port : 8.27 Total : 205.54
Modushop (http://www.modushop.biz)
Slim 02/230 2U 4mm SILVER -------- 42.83 ---- 1SL02230B
Prix sans façade avant
à préciser lors de la commande
estim. Port : 10.00 Total : 52.83
Total TTC : 502.2 euros TTC
Quelques bricoles que je n'ai pas acheté parce que je les avais en stock :
- des entretoises 15mm pour fixer la carte mère dans le rack (récupérées en démontant l'Ambika).
- 10 vis M3 de 6mm pour fixer les pcb à la façade.
- 7 écrous pour fixer les jacks 6.35 au dos du rack.
- 5 cosses isolées 4.8 mm pour l'interrupteur et l'embase secteur.
- du fil électrique pour le 220V et le 9V. 2 fils avec une fiche 2 poles pour la LED de tempo.
- si vous pouvez, utilisez le transfo 9VAC de l'Ambika, sinon vous en trouverez entre 10 et 15 euros.
Software : SessionRecall
[ Dernière édition du message le 28/08/2014 à 21:12:26 ]
qweroth
361
Posteur·euse AFfamé·e
Membre depuis 16 ans
tu n'as pas réutilisé les potentiomètres originaux?
Ha oui les boutons poussoir lumineux c'est pas donné... faut faire un choix entre design et économie
Pour les PCB oui tu peux trouver moins cher, le prix est généralement lié à la taille.
je réalise les miens. mais selon la méthode ça demande un investissement (insoleuse, graveuse, imprimante potable, de quoi découper les plaques, les percer...) et le résultat est pas tout le temps au rendez vous.
Apres pour les montage simples, pas de "DIYeurs" utilisent des veroboard ou stripboard:
tu trouves souvent des plans directement pour ce type de carte, par exemple:
il y a aussi des plaques de prototypage avec uniquement des pastilles pour souder les composants. Tu réalises ensuite les piste avec du fil fin ou les pattes des composants que tu as coupé.
C'est moins propre qu'un PCB mais dans un boitier ça se voit pas
Sur le forum de mutable instruments, j'ai vu un mec qui a réalisé l'Ambika entièrement avec ce type de carte
Ha oui les boutons poussoir lumineux c'est pas donné... faut faire un choix entre design et économie
Pour les PCB oui tu peux trouver moins cher, le prix est généralement lié à la taille.
je réalise les miens. mais selon la méthode ça demande un investissement (insoleuse, graveuse, imprimante potable, de quoi découper les plaques, les percer...) et le résultat est pas tout le temps au rendez vous.
Apres pour les montage simples, pas de "DIYeurs" utilisent des veroboard ou stripboard:
tu trouves souvent des plans directement pour ce type de carte, par exemple:
il y a aussi des plaques de prototypage avec uniquement des pastilles pour souder les composants. Tu réalises ensuite les piste avec du fil fin ou les pattes des composants que tu as coupé.
C'est moins propre qu'un PCB mais dans un boitier ça se voit pas
Sur le forum de mutable instruments, j'ai vu un mec qui a réalisé l'Ambika entièrement avec ce type de carte
- < Liste des sujets
- Charte
- 1
- 2
