Sujet Utilisation en boucle d'effet , et/ou cumuler les étages de préampli?

  • 23 réponses
  • 5 participants
  • 2 598 vues
  • 5 followers
1 Utilisation en boucle d'effet , et/ou cumuler les étages de préampli?

Suite à plusieurs recherches, il semblerait que la sortie "Ausgang" en allemand située à gauche de la façade permettrait de servir de boucle d'effet.


Normalement cette fiche sert à relier l'ampli sur son echo/delay à bandes, le NG51 ,via fiche din 5 broches.

1) Comment peut-on utiliser cette fiche en boucle d'effet? Cabler un adaptateur din/sortie jack mono  pour attaquer les effets et mettre la sortie de chaine d'effet sur une autre entrée de l'ampli?

2) Je crois que dans le même esprit, comme évoqué dans la vidéo ci-dessous, il est possible en utilisant cette sortie je pense, de venir attaquer les 3 autres entrées de préamp pour cumuler en série les étages et obtenir plus de saturation.

https://www.youtube.com/watch?v=nPSYoHquBlQ

 J'avais posé la question dans les commentaires de la vidéo et sa réponse était : "use fx send output to feed 1 to 3 other inputs (Y cable)". Donc visiblement on utilise un adaptateur din/jack et on branche un jack "Y" entre la sortie et 2 entrées de préamp. Quelqu'un a déjà testé?

Si quelqu'un sait comment utiliser cette sortie pour une utilisation en boucle d'effet et/ou en cumulation de satu, son aide me serait extrêmement précieuse pour exploiter cette petite merveille à plein potentiel ;-)

Merci d'avance aux érudits du sujet sur AF!  icon_bravo.gif

https://soundcloud.com/kazerta

http://soundcloud.com/alex-kapel

Afficher le premier post
11
Pour avoir eu un cab Orange 2x12 monté en V30, je n' ai jamais trouvé que c'était le bon spot à mon goût avec l' Echolette. Les V30 sont des gamelles de 70W. Pour bien faire vibrer des 70W, il faut attaquer fort pour que ça vibre. D' où peut-être ce coté sec que je leur trouve.
Avec les G12H(55) qui sont des 30W, je trouve le son plus moëlleux et plus équilibré.
Je ne l' utilisais plus beaucoup jusqu'à ce que je trouve cette belle association... depuis, il est toujours branché!:clin:


EDIT: MERCI pour l' article!

http://www.radio666.com/

[ Dernière édition du message le 27/03/2020 à 17:08:58 ]

12
Cela a carrément du sens! C'est pour cela au départ que je lorgnais sur les Greenback : plus faible rendement (98 vs 100), puissance plus adaptée (25W). Je note pour le G12H, une bonne piste ;-) Les retours sont précieux sur cet ampli!

https://soundcloud.com/kazerta

http://soundcloud.com/alex-kapel

13
Bonjour !!!

Je suis 100% ignorant en électronique...J'ai une prise din en y avec 2 jacks mono . si je la branche en façade "Ausgang", que je branche les jack sur entrée 1 et 2 et ma guitare sur entrée 3, je tire le bouton de l'entrée 3 ,, l'effet saturation fonctionne très bien.
Mais pour faire fonctionner la boucle avec un effet externe , je n'y arrive pas.
A partir de mon Y branché dans la prise din , je branche un jack dans l'entrée de mon effet , (une reverb a ressort) l'autre jack en sortie , je tire le bouton de ma guitare , rien ne change
J'ai ensuite essayé de ne brancher qu'un jack dans l'entrée de mon effet et l'autre jack dans un entrée de l'echolette , toujours rien.
Quelqu'un peut il m’éclairer ?
14
Salut,

Je n' utilise pas l' Echolette de cette façon (boucle d' effet) car je n' ai pas de câble DIN.
Je fais peut-être fausse route mais je ne pense pas que ton branchement soit bon.

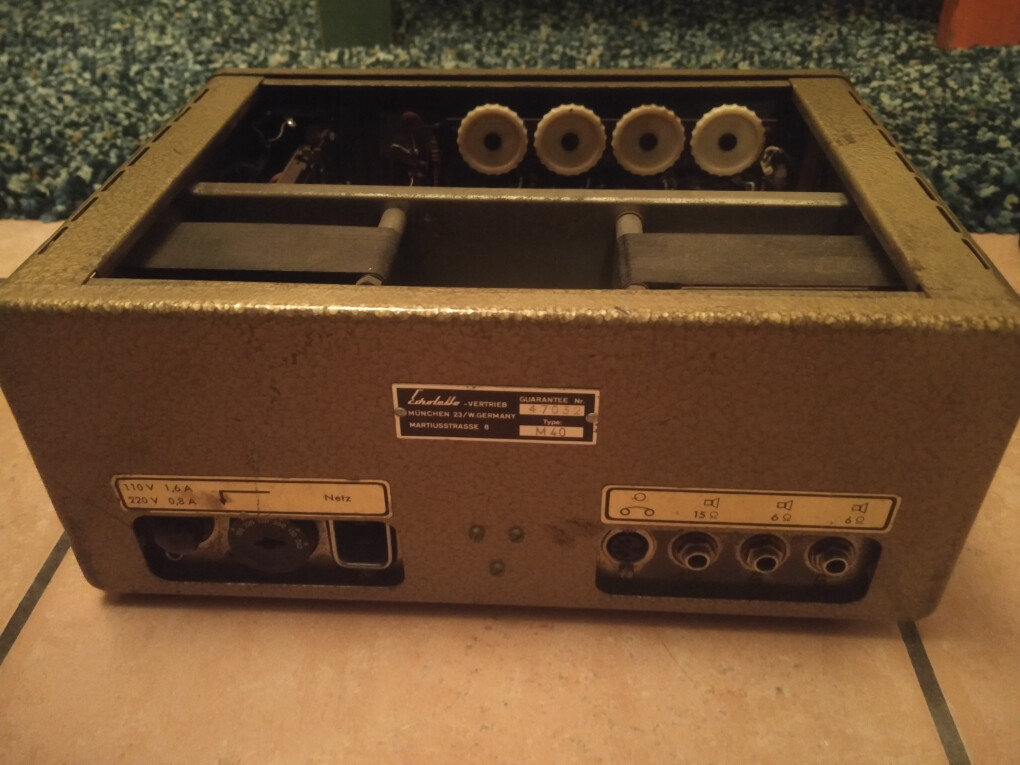

Sur les photos ci-dessous,, il y a une entrée DIN à l' arrière et une sortie DIN en façade.
Je pense que c'est là que ça se passe pour utiliser la boucle d'effet.

Genre tu sors de la façade (préamp) pour entrer de ton effet et tu sors de ton effet pour entrer dans la prise DIN (ampli puissance) à l' arrière à côté des sorties HP.
Il te faudrait donc 2 câbles Jack/DIN.







http://www.radio666.com/

[ Dernière édition du message le 20/03/2022 à 11:08:29 ]

15
Bonjour,

Ausgang en façade servait notamment à relier la tête écho à bandes qui va avec. C'est donc bien une boucle d'effet. La sortie a l'arrière a un autre usage, j'ai lu que plusieurs avaient réussi à s'en servir mais je n'ai pas testé car je pense que c'est une sortie seule et non u'e boucle (permettant d'injecter le signal dans une autre entrée preamp pour le faire saturer).
Dans mes essais ma boucle fonctionnait, et tu sembles bien l'utiliser.
Par contre il faudrait vérifier que ce sont les bons pins de ta fiche Din qui sont câbles ! Car si seul le pin de "return" fonctionne pour la saturation, il est probable que ce soit le "send" return qui ne soit pas cable sur le bon pin.
C'est la seule idée que j'ai à froid comme ça. J'avais précisé dans un autre post quels sont les numéros de pin à câbler il me semble.

https://soundcloud.com/kazerta

http://soundcloud.com/alex-kapel

16
En fait c'est écrit plus haut, pin 1 et 3 à câbler. Si cela ne marche pas j'irai vérifier sur mon câble si c'est bien cela !

https://soundcloud.com/kazerta

http://soundcloud.com/alex-kapel

17
Citation de pusherman :
Bonjour,

Ausgang en façade servait notamment à relier la tête écho à bandes qui va avec. C'est donc bien une boucle d'effet. La sortie a l'arrière a un autre usage, j'ai lu que plusieurs avaient réussi à s'en servir mais je n'ai pas testé car je pense que c'est une sortie seule et non u'e boucle (permettant d'injecter le signal dans une autre entrée preamp pour le faire saturer).

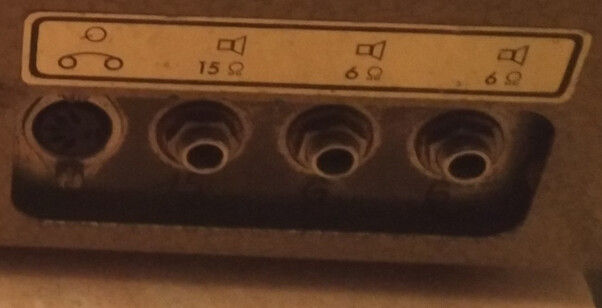

Pourtant sur la photo du panneau arrière, la prise DIN est marquée d' un logo ressemblant étrangement à un appareil à bande. Et pour moi c'est une entrée, pas une sortie comme la façade.



Pourquoi sortir du préamp pour entrer de nouveau dans le préamp (car les prises jacks d' entrées attaquent le préamp) ? C'est pas le fonctionnement d' une boucle d' effet qui se situe entre le préamp et l' ampli de puissance.
Logiquement : Guitare -> entrée préamp -> boucle d' effet -> ampi Puissance - > HP

Là vous faites: Guitare -> préamp -> effet -> préamp -> Ampli puissance -> HP
Cà n' a pas de sens...


http://www.radio666.com/

18
Pas d'accord désolé, les 2 jacks du DIN servent à faire send / return, et pour y injecter le signal à traiter il faut tirer sur le potard de volume du preamp ou la guitare est branchée. Ça c'est le fonctionnement boucle d'effet.

https://soundcloud.com/kazerta

http://soundcloud.com/alex-kapel

19
Regardez le schéma elec vous comorendrez

https://soundcloud.com/kazerta

http://soundcloud.com/alex-kapel

20
Bonjour et merci à vous pour vos réponses ...Je vais continuer mon expérimentation en exploitant vos suggestions et je publierai ici les résultats pour ceux que ça intéresse
parcontre s'il faut vérifier le câblage je n'ai pas les compétences pour démonter...:non:
