Bonjour à tous,
des petites nouvelles pour éviter de perdre du temps :
- les pitch faders sont les mêmes que sur la Denon SC3900, donc en cherchant du compatible je suis tomber sur la NDX et la TT500. Ce qui veut dire que les rares stocks vont pouvoir spéculer tranquillement.
- j'ai tenté le pitch fader à 3 pins : Alps Fader RSA0N11 10K. Ca fonctionne mais pas correctement : 2/3 de la course en positif et 1/3 de la course en négatif. Le point 0 n'est plus au centre.
- en observant de plus près les pistes, le 4ème pin à une trace qui va directement vers le centre de la trace du pin 3. Je pense que c'est ce qui lui donne le zéro central.
- la tige est également différente donc il faut vraiment mettre les 2 faders en pièces pour pouvoir échanger le chariot complet.
Grâce à ce post, j'ai pu trouver un vendeur avec ce qui semble correspondre (vu la photo), donc j'ai passé commande. C'est un peu cher, mais pour l'instant, je n'ai pas mieux comme solution (à part hacker le 3 pins pour le transformer en 4 pins).
https://fr.aliexpress.com/item/32845191347.html
D'après les photos, la résistance et les dimensions citées ça devrait le faire.
des petites nouvelles pour éviter de perdre du temps :
- les pitch faders sont les mêmes que sur la Denon SC3900, donc en cherchant du compatible je suis tomber sur la NDX et la TT500. Ce qui veut dire que les rares stocks vont pouvoir spéculer tranquillement.
- j'ai tenté le pitch fader à 3 pins : Alps Fader RSA0N11 10K. Ca fonctionne mais pas correctement : 2/3 de la course en positif et 1/3 de la course en négatif. Le point 0 n'est plus au centre.
- en observant de plus près les pistes, le 4ème pin à une trace qui va directement vers le centre de la trace du pin 3. Je pense que c'est ce qui lui donne le zéro central.
- la tige est également différente donc il faut vraiment mettre les 2 faders en pièces pour pouvoir échanger le chariot complet.
Grâce à ce post, j'ai pu trouver un vendeur avec ce qui semble correspondre (vu la photo), donc j'ai passé commande. C'est un peu cher, mais pour l'instant, je n'ai pas mieux comme solution (à part hacker le 3 pins pour le transformer en 4 pins).
https://fr.aliexpress.com/item/32845191347.html
D'après les photos, la résistance et les dimensions citées ça devrait le faire.
[ Dernière édition du message le 27/06/2021 à 12:15:19 ]
Cantalien
1991
AFicionado·a
Membre depuis 17 ans
spark972
2748
Squatteur·euse d’AF
Membre depuis 21 ans
Je reviens donner des news : succès, ça fonctionne !!!
Le fader que j'ai reçu possède un click au milieu et une tige plus longue.
En haut : le fader d'Aliexpress / En bas : le fader d'origine de la Denon.
Forcement une fois que c'est en place, ça ne va pas du tout ! (ici montage à blanc)
Je vous mets une image avec toutes les références et les différences entre les 3 faders :
J'ai donc échangé les tirettes, le pitch va de +10% à -9.2% et le 0 est bien au centre. Le changement de chariot a également fait sauter le click du centre. Je suis heureux d'avoir pu sauver cette mamie.
Le fader que j'ai reçu possède un click au milieu et une tige plus longue.
En haut : le fader d'Aliexpress / En bas : le fader d'origine de la Denon.
Forcement une fois que c'est en place, ça ne va pas du tout ! (ici montage à blanc)
Je vous mets une image avec toutes les références et les différences entre les 3 faders :
J'ai donc échangé les tirettes, le pitch va de +10% à -9.2% et le 0 est bien au centre. Le changement de chariot a également fait sauter le click du centre. Je suis heureux d'avoir pu sauver cette mamie.
C.i.r.c.u.s.
7342
Je poste, donc je suis
Membre depuis 14 ans
gregory.pedurand
18
Nouvel·le AFfilié·e
Membre depuis 10 ans
Cantalien
1991
AFicionado·a
Membre depuis 17 ans
gregory.pedurand
18
Nouvel·le AFfilié·e
Membre depuis 10 ans
seb du 29
2
Nouvel·le AFfilié·e
Membre depuis 19 ans

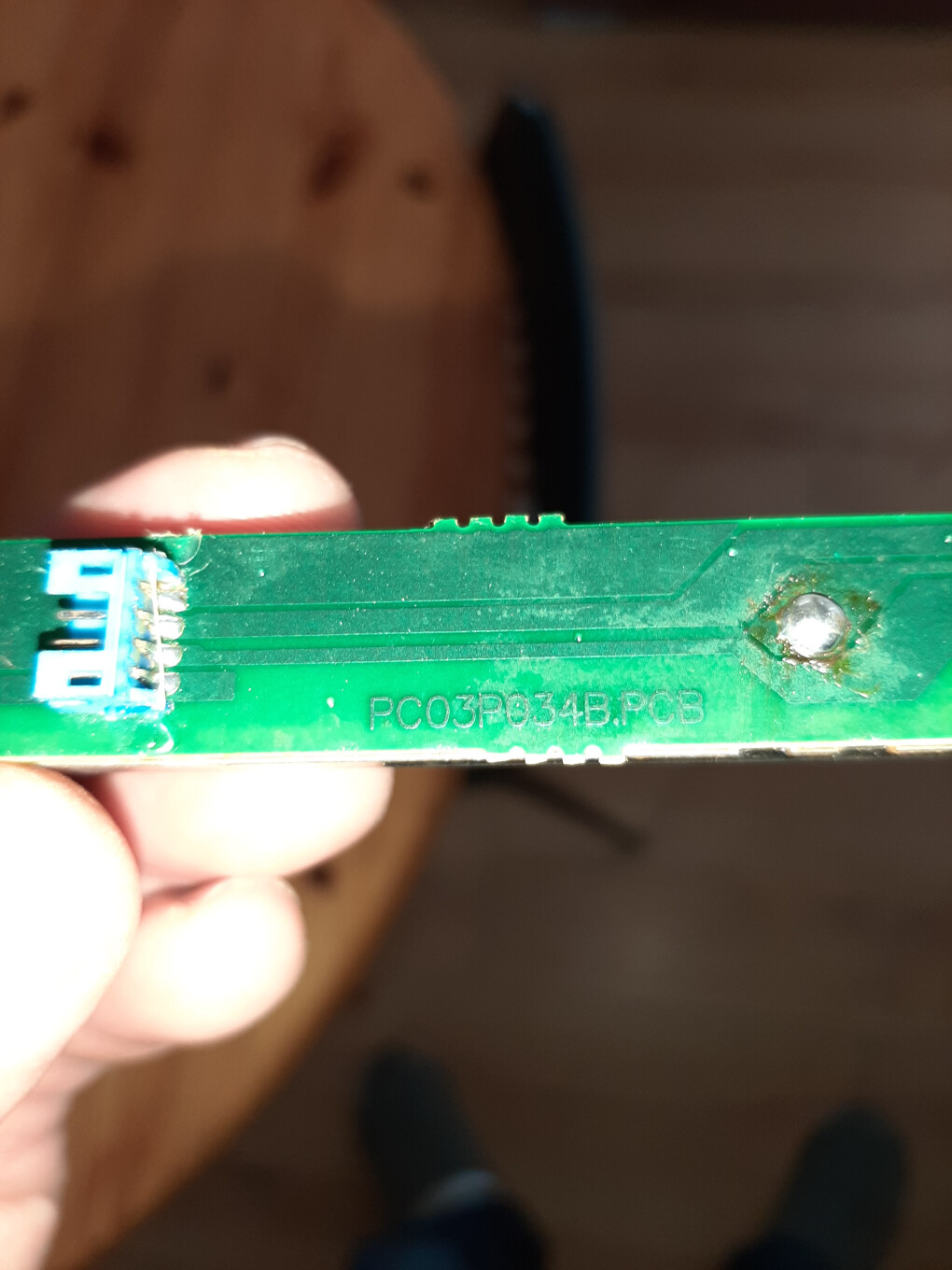

Bonjour , je recherche ou trouver la carte electronique à laquelle est soudé le pitch. Une idée ? Merci d'avance
