Le line-out coupe le haut-parleur !
- 23 réponses
- 6 participants
- 4 497 vues
- 4 followers
gnogno
674
Posteur·euse AFfolé·e
Membre depuis 22 ans
Bonjour,
Je viens d'acheter cet ampli et je m'aperçois que connecter un jack dans la sortie line-out coupe le HP !!! J'ai besoin du line-out pour envoyer le son vers une interface audio sans couper le HP (utile au guitariste
)
J'ai des amplis Marshall, Fender, SWT, Carvin, Laney, Mesa Boogie et aucun n'a ce comportement complètement idiot
Je pense que c'est parce qu'il cumule sortie casque (où là c'est normal de couper le HP) et line-out. J'ai pas d'autre solution que ramener cet ampli pour échange. Tous les Line 6 sont-ils aussi mal foutus ou seulement les Spider ?
Je viens d'acheter cet ampli et je m'aperçois que connecter un jack dans la sortie line-out coupe le HP !!! J'ai besoin du line-out pour envoyer le son vers une interface audio sans couper le HP (utile au guitariste
)J'ai des amplis Marshall, Fender, SWT, Carvin, Laney, Mesa Boogie et aucun n'a ce comportement complètement idiot
Je pense que c'est parce qu'il cumule sortie casque (où là c'est normal de couper le HP) et line-out. J'ai pas d'autre solution que ramener cet ampli pour échange. Tous les Line 6 sont-ils aussi mal foutus ou seulement les Spider ?
L'erreur est humaine mais un véritable désastre nécessite un ordinateur
gnogno
674
Posteur·euse AFfolé·e
Membre depuis 22 ans
Après être passé au magasin j'ai décidé de finalement garder l'ampli et de le reprendre par un micro (e606). Après avoir vu la plupart des amplis récents, ils sont tous pareils et affublés de cette même tare. Il faut monter en gamme pour avoir une sortie DI ou ligne digne de ce nom et multiplier le prix par 2 ou 3
[mode vieux con]
Un bête valvestate de 10W d'il y a 15 ans avait pourtant ce genre de connectique ... c'est plus ce que c'était
[/mode vieux con]
[mode vieux con]
Un bête valvestate de 10W d'il y a 15 ans avait pourtant ce genre de connectique ... c'est plus ce que c'était
[/mode vieux con]
L'erreur est humaine mais un véritable désastre nécessite un ordinateur
No Øne
8816
Je poste, donc je suis
Membre depuis 21 ans
Petit déterrage...
En même temps, comme tu dis, il vaut mieux que le HP soit déconnecté quand on veut jouer au casque.
Ceci dit, j'ose supposer que la modif doit être archi-simple pour pouvoir plugger un jack sans déconnecter le HP : ça doit être une bête fiche jack avec des contacts de coupure... Facile à court-circuiter si tel est le cas.
Mais après, ciao la garantie...
Quoi qu'il en soit, un bon repiquage par micro vaudra toujours mieux qu'une prise de son par sortie recording.
En même temps, comme tu dis, il vaut mieux que le HP soit déconnecté quand on veut jouer au casque.
Ceci dit, j'ose supposer que la modif doit être archi-simple pour pouvoir plugger un jack sans déconnecter le HP : ça doit être une bête fiche jack avec des contacts de coupure... Facile à court-circuiter si tel est le cas.
Mais après, ciao la garantie...
Quoi qu'il en soit, un bon repiquage par micro vaudra toujours mieux qu'une prise de son par sortie recording.
S*ck my duck !
Anonyme
1446
No Øne
8816
Je poste, donc je suis
Membre depuis 21 ans
Perso, je suis comme toi, je ne vois pas l'intérêt de ne pas couper le HP dans ces conditions.
Ils ne sont pas si bêtes que ça, finalement, chez Line 6 !
Ils ne sont pas si bêtes que ça, finalement, chez Line 6 !
S*ck my duck !
Anonyme
Anonyme
1446
Anonyme
gnogno
674
Posteur·euse AFfolé·e
Membre depuis 22 ans
L'intérêt est d'enregistrer les répétitions. Le but n'est pas de faire une super reprise de guitare. On répète, on en profite pour enregistrer en même temps.
Sur mon petit Valvestate c'est possible, sur un petit Laney, c'est possible, etc... Là sur le petit Line6, c'est impossible. C'est également impossible sur les petits Marshall plus récents.
Cette façon de faire est aussi très utile pour la prise de son : reprendre en même temps line out + HP avec un micro permet d'avoir facilement un son d'enfer en une seule prise. Bien sûr, dans ce cas, on ne laisse pas le son line-out brut de fonderie
Pour pouvoir faire cela, il faut mettre beaucoup plus cher pour avoir une sortie line-out et une sortie casque séparée. Ca fait cher le jack supplémentaire Certes, il y a des watts en plus, mais c'est pas le but recherché pour un petit ampli de répétition.
Sur mon petit Valvestate c'est possible, sur un petit Laney, c'est possible, etc... Là sur le petit Line6, c'est impossible. C'est également impossible sur les petits Marshall plus récents.
Cette façon de faire est aussi très utile pour la prise de son : reprendre en même temps line out + HP avec un micro permet d'avoir facilement un son d'enfer en une seule prise. Bien sûr, dans ce cas, on ne laisse pas le son line-out brut de fonderie
Pour pouvoir faire cela, il faut mettre beaucoup plus cher pour avoir une sortie line-out et une sortie casque séparée. Ca fait cher le jack supplémentaire
Certes, il y a des watts en plus, mais c'est pas le but recherché pour un petit ampli de répétition.L'erreur est humaine mais un véritable désastre nécessite un ordinateur
No Øne
8816
Je poste, donc je suis
Membre depuis 21 ans
gnogno
674
Posteur·euse AFfolé·e
Membre depuis 22 ans
C'est une idée ... Au pire j'attends un an pour faire la modif
Dès que je peux, je regarde comment démonter ça ...
Merci, @+
Dès que je peux, je regarde comment démonter ça ...
Merci, @+
L'erreur est humaine mais un véritable désastre nécessite un ordinateur
gnogno
674
Posteur·euse AFfolé·e
Membre depuis 22 ans

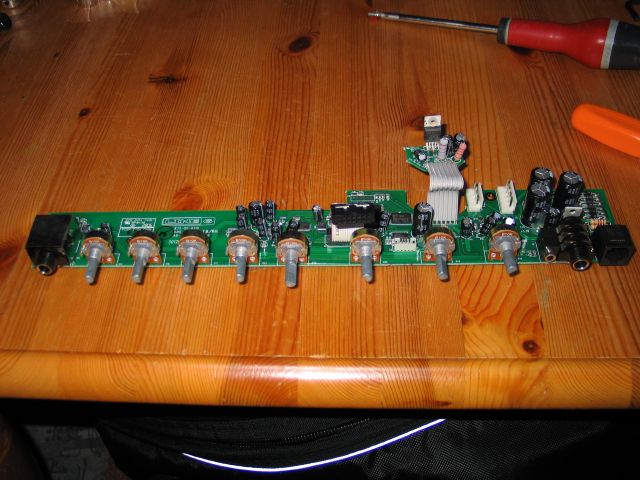

J'ai démonté l'ampli :

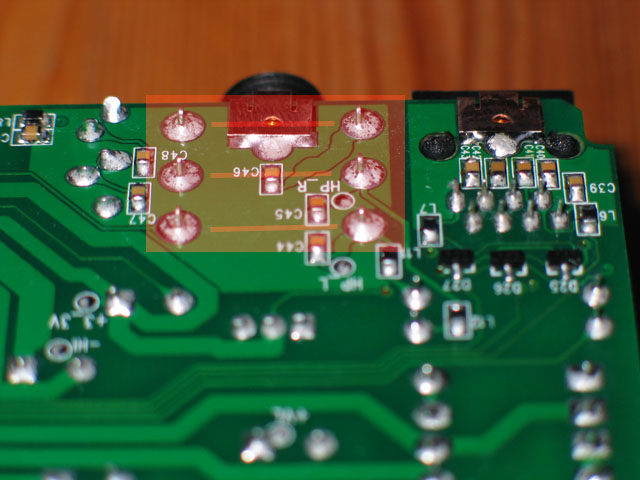

Voilà le jack Phones/line-out : à l'insertion d'un jack le premier contacteur s'ouvre et coupe le HP. Je me suis donc dit qu'il suffit de mettre un strap pour ne jamais ouvrir ce contact.
Le jack comporte 3 contacts qui se font ouvrir lors de l'insertion du jack mâle (les broches concernées sont reliées deux à deux par un trait rouge).
Avant modif :

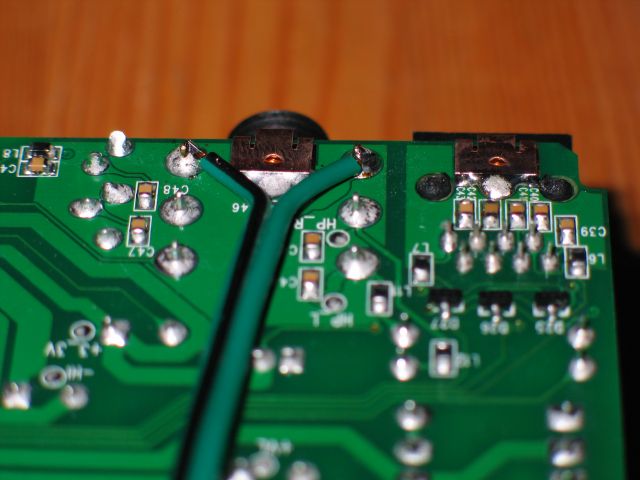

Avec un fil allant vers un interrupteur pour couper le HP ou non :
J'ai pas encore rebranché sans l'avis de No one : est-ce que cette modif te paraît sensée ?
Les deux premiers contacteurs sont en contact avec la partie "sleeve" du jack donc court-circuiter les deux premiers contacts, courte-circuite aussi les deux suivants ...
Voilà le jack Phones/line-out : à l'insertion d'un jack le premier contacteur s'ouvre et coupe le HP. Je me suis donc dit qu'il suffit de mettre un strap pour ne jamais ouvrir ce contact.
Le jack comporte 3 contacts qui se font ouvrir lors de l'insertion du jack mâle (les broches concernées sont reliées deux à deux par un trait rouge).
Avant modif :
Avec un fil allant vers un interrupteur pour couper le HP ou non :
J'ai pas encore rebranché sans l'avis de No one : est-ce que cette modif te paraît sensée ?
Les deux premiers contacteurs sont en contact avec la partie "sleeve" du jack donc court-circuiter les deux premiers contacts, courte-circuite aussi les deux suivants ...
L'erreur est humaine mais un véritable désastre nécessite un ordinateur
No Øne
8816
Je poste, donc je suis
Membre depuis 21 ans
Je suis pas sûr d'avoir bien compris ce que tu veux faire : tu veux ajouter un inter pour couper ou non le HP à l'insertion d'un jack dans cette fiche ?
Quoi qu'il en soit, le but du jeu est effectivement de relier les deux séries de trois fiches entre elles.
Pour cela, il te faut ponter les deux fiches du haut (de chaque côté de la fiche sur le CI) ensemble, puis les deux du milieu et enfin les deux du bas de façon à recréer les contacts qui se font en l'absence de fiche mâle même lorsqu'on en insère une (j'espère être compréhensible).
Si tu veux insérer un inter dans le circuit afin de pouvoir tout de même activer la coupure du HP, il te faut un 3PDT. Donc un inter avec au minimum 6 fiches (voire 9, en fait il te faut trois circuits indépendants) qui se retrouvent alternativement connectées ou non en fonction de la position de l'inter. Ensuite, tu tires trois nappes de deux fils comme celui que tu as installé pour créer ou non le pontage et activer ou non la coupure du HP.
En fait il faut que tu fasses ce que tu as fait pour la masse avec ton fil vert, mais ce pour les deux autres paires de contacts.
Un inter qui t'irait :
J'ai trouvé ça chez Banzaï.
Quoi qu'il en soit, le but du jeu est effectivement de relier les deux séries de trois fiches entre elles.
Pour cela, il te faut ponter les deux fiches du haut (de chaque côté de la fiche sur le CI) ensemble, puis les deux du milieu et enfin les deux du bas de façon à recréer les contacts qui se font en l'absence de fiche mâle même lorsqu'on en insère une (j'espère être compréhensible).
Si tu veux insérer un inter dans le circuit afin de pouvoir tout de même activer la coupure du HP, il te faut un 3PDT. Donc un inter avec au minimum 6 fiches (voire 9, en fait il te faut trois circuits indépendants) qui se retrouvent alternativement connectées ou non en fonction de la position de l'inter. Ensuite, tu tires trois nappes de deux fils comme celui que tu as installé pour créer ou non le pontage et activer ou non la coupure du HP.
En fait il faut que tu fasses ce que tu as fait pour la masse avec ton fil vert, mais ce pour les deux autres paires de contacts.
Un inter qui t'irait :
J'ai trouvé ça chez Banzaï.
S*ck my duck !
gnogno
674
Posteur·euse AFfolé·e
Membre depuis 22 ans
No Øne
8816
Je poste, donc je suis
Membre depuis 21 ans
gnogno
674
Posteur·euse AFfolé·e
Membre depuis 22 ans
C'est fait, ça fonctionne
Il me reste à mettre un interrupteur pour terminer le boulot.

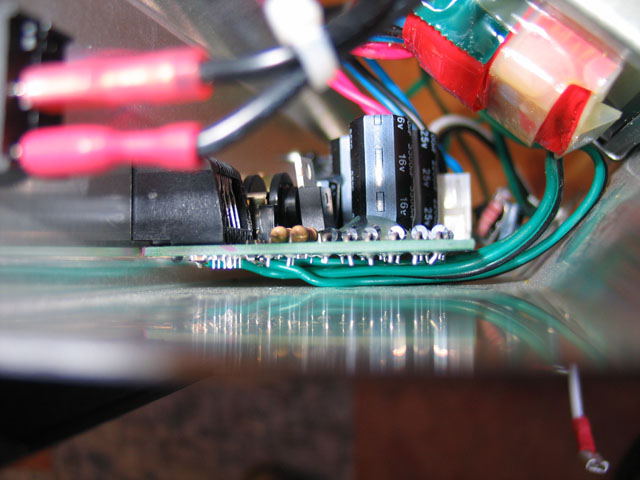

La carte électronique remontée (avec 3 fils soudés) :

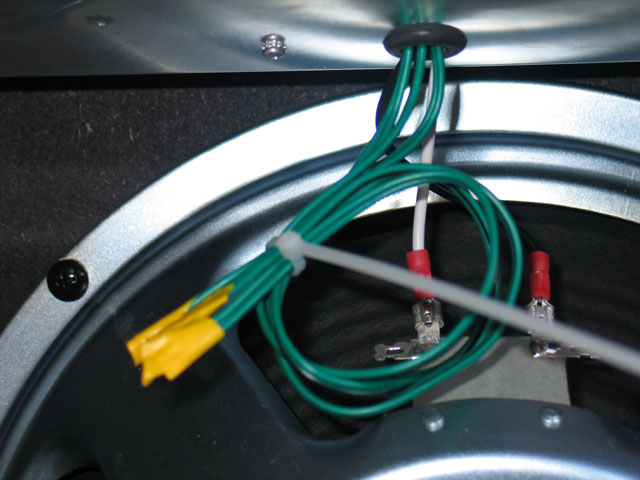

Les 3 fils qui sortent qui attendent leur interrupteur (en attendant ils sont soudés à leur extrémité) :
Bien pratique cette modif. Merci No one
Il me reste à mettre un interrupteur pour terminer le boulot.
La carte électronique remontée (avec 3 fils soudés) :
Les 3 fils qui sortent qui attendent leur interrupteur (en attendant ils sont soudés à leur extrémité) :
Bien pratique cette modif. Merci No one
L'erreur est humaine mais un véritable désastre nécessite un ordinateur
No Øne
8816
Je poste, donc je suis
Membre depuis 21 ans
Impeccable !
Je te conseille aussi de choper un tube de pâte thermo-contact pour en remettre derrière le trasistor avant de le revisser sur le châssis.
Je te conseille aussi de choper un tube de pâte thermo-contact pour en remettre derrière le trasistor avant de le revisser sur le châssis.
S*ck my duck !
gnogno
674
Posteur·euse AFfolé·e
Membre depuis 22 ans
Je n'ai pas mis de pâte thermique : il n'y en avait pas
Le transistor est plaqué sur une plaquette rectangulaire collé au chassis.
Je crois qu'au prochain démontage je mettrai de la pâte ...
Face à la simplicité du truc, je trouve encore plus désolant que ça ne soit pas fait comme ça d'origine (vous vous rendez compte, il aurait couté 200 euros au lieu de 199
)
Le transistor est plaqué sur une plaquette rectangulaire collé au chassis.
Je crois qu'au prochain démontage je mettrai de la pâte ...
Face à la simplicité du truc, je trouve encore plus désolant que ça ne soit pas fait comme ça d'origine (vous vous rendez compte, il aurait couté 200 euros au lieu de 199
)L'erreur est humaine mais un véritable désastre nécessite un ordinateur
Phix
34
Nouvel·le AFfilié·e
Membre depuis 20 ans
Ouhaou .. vous êtes des furieux !!
J'ai le même soucis avec un Roland Cube 30x,, mais je ne me vois pas du tout faire la manipe décrite .. j'hésite à le ramener pour prendre le Cube 60 qui dispose d'une line out...
J'ai le même soucis avec un Roland Cube 30x,, mais je ne me vois pas du tout faire la manipe décrite .. j'hésite à le ramener pour prendre le Cube 60 qui dispose d'une line out...FingeR SlenSh
13
Nouvel·le AFfilié·e
Membre depuis 13 ans
Bonjour
Propriétaire du spider III 75 depuit 2 ans
C'est vrai que se problème de sorti casque ne m'aide pas beaucoup pendant un concert
je serai très intéressé par plus de détail pour le système du line out.(Nombre de fils, soudure, interrupteur,....)
Merci d'avance pour vos réponses.
Ps:Mon ampli n'est plus sous garantit.
Propriétaire du spider III 75 depuit 2 ans
C'est vrai que se problème de sorti casque ne m'aide pas beaucoup pendant un concert
je serai très intéressé par plus de détail pour le système du line out.(Nombre de fils, soudure, interrupteur,....)
Merci d'avance pour vos réponses.
Ps:Mon ampli n'est plus sous garantit.
FingeR SlenSh
13
Nouvel·le AFfilié·e
Membre depuis 13 ans
Voila après démontage je suis arriver la:
http://nsa29.casimages.com/img/2012/09/24/mini_120924103352576939.jpg
Ensuite j'ai remarquer qu'en branchant juste la début de la prise casque, le HP se déconnecte.
Donc je suis arrivé a la conclusion de ponté les premiers plots, comme ceci:
http://nsa30.casimages.com/img/2012/09/24/mini_120924103740307854.jpg
Et sa fonctionne a merveille.
Donc il me reste sa:
http://nsa29.casimages.com/img/2012/09/24/mini_1209241039357144.jpg
Il me reste plus qu'a trouver un interrupteur que je vais insérer sur le coté de l'ampli.
http://nsa29.casimages.com/img/2012/09/24/mini_120924104240190075.jpg
Comme celui la par exemple.
Et sa marche du tonnerre.
http://nsa29.casimages.com/img/2012/09/24/mini_120924103352576939.jpg
Ensuite j'ai remarquer qu'en branchant juste la début de la prise casque, le HP se déconnecte.
Donc je suis arrivé a la conclusion de ponté les premiers plots, comme ceci:
http://nsa30.casimages.com/img/2012/09/24/mini_120924103740307854.jpg
Et sa fonctionne a merveille.
Donc il me reste sa:
http://nsa29.casimages.com/img/2012/09/24/mini_1209241039357144.jpg
Il me reste plus qu'a trouver un interrupteur que je vais insérer sur le coté de l'ampli.
http://nsa29.casimages.com/img/2012/09/24/mini_120924104240190075.jpg
Comme celui la par exemple.
Et sa marche du tonnerre.
