Hello,

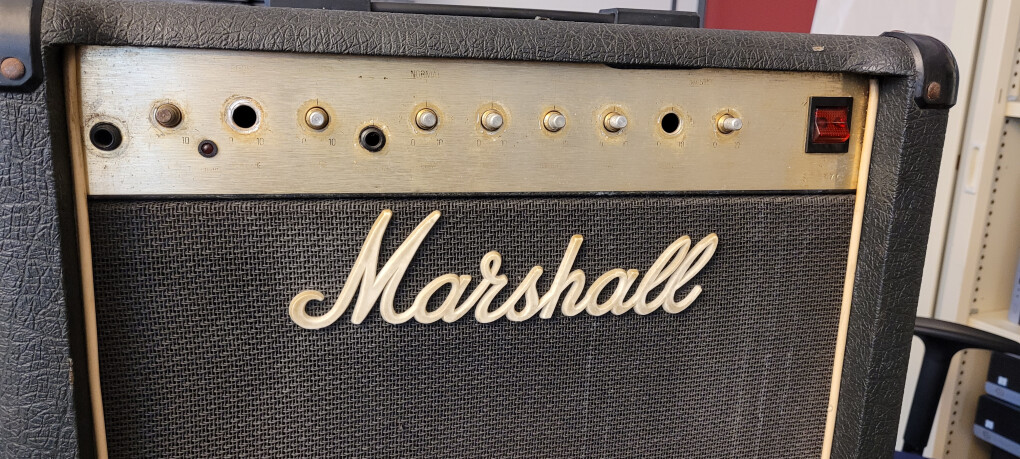

Je viens d'acquérir un Marshall 5275 Reverb 75 qui est HS.
Il claque le fusible à l'allumage ... de plus 2 potards sont HS de chez HS.
Pont de diode "démonté", le fusible ne pête plus et l'alimentation semble bien sortir le 45V, c'est déjà ça, et un ami a tester le pont de diode, celui-ci semble ok aussi.
Auriez-vous une idée de contrôle à faire pour la suite ?
Et je n'arrive pas à trouver le bon potard (pour bouton vissé, non crénelé), si quelqu'un avait une bonne adresse pour acheter quelque chose qui se rapproche le plus ?
merci d'avance

florent.garcia

46

Nouvel·le AFfilié·e

Membre depuis 18 ans

26 Posté le 07/06/2023 à 11:47:37

Hello, j'ai reçu les transistors

Je compte procéder ainsi : nettoyer les isolants en mica qui sont ok, et remettre comme c'était avant :
Plaque metal de l'ampli -> isolant mica -> pate thermique -> transistor.
En gros, pas de pate thermique entre chassis et mica, et pate thermique entre mica et transistor.
C'est le bon process ?
J'ai de la pate thermique de CPU, ça devrait être ok ?
Merci pour votre aide à tous

J'ai commandé tous les potards, les boutons de potards manquants ainsi que le jack d'input qui était HS.

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

27 Posté le 07/06/2023 à 12:33:40

". En gros, pas de pate thermique entre chassis et mica, et pate thermique entre mica et transistor.
C'est le bon process ? "

NON

La pâte thermique sert a transférer la chaleur du transistor vers le dissipateur de chaleur , le chassis ?
Ne pas en mettre entre le le dissipateur et le mica empêchera ce transfert .
Il faut de la pâte sur les 2 côtés du mica.

Pâte thermique de cpu ; ok

Tu écrivais lors de l'introduction du sujet que tu serais aidé d'un copain qui s'y connaît. Où est il , où sont ses conseils ?

2

[ Dernière édition du message le 07/06/2023 à 12:34:17 ]

florent.garcia

46

Nouvel·le AFfilié·e

Membre depuis 18 ans

28 Posté le 07/06/2023 à 22:09:40

Hello. Mon pote n'est pas dispo cette semaine, et j'essaie de faire au mieux tout seul.
J'ai une bonne nouvelle !!! J'ai donc remis les 2 transistors en place, avec pâte thermique mieux qu'à l'origine et ... il s'est allumé sans claquer de fusible !!!
Je n'ai pas résisté à lui coller une enceinte et utiliser un jack d'input pourri, le tout avec 2 potards manquants et ... on entend du son 😀. Bon y'a encore du boulot car je vais changer le jack input et tous les potards (le tout est commandé et devrait arriver avant fin de semaine).
Mais, petit bémol, le son est pas fort, pas mal de souffle et un son de fuzz quand on joue trop fort la gratte ... bref, déjà il s'allume et c'est pas mal 😉 Merci pour votre aide, to be continued :😀

0

florent.garcia

46

Nouvel·le AFfilié·e

Membre depuis 18 ans

29 Posté le 07/06/2023 à 22:12:17

Petite question : je n'ai pas le pedalier switch pour changement de channel et activation de reverb, savez-vous quel modèle ferait l'affaire ?

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

30 Posté le 07/06/2023 à 22:22:58

Citation de florent.garcia :

Hello.
Mais, petit bémol, le son est pas fort, pas mal de souffle et un son de fuzz quand on joue trop fort la gratte ... bref, déjà il s'allume et c'est pas mal 😉 Merci pour votre aide, to be continued :😀

Mais il manque 2 pots !!!
À quoi servent ils ? Le problème vient peut--être de là ?

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

31 Posté le 07/06/2023 à 22:28:03

Foot switch ?
Elle se brancherait ici;

Démo sonore ; https://www.freestompboxes.org/viewtopic.php?f=28&t=25595

0

TAMPCO Pedals

3617

Squatteur·euse d’AF

Membre depuis 10 ans

32 Posté le 08/06/2023 à 09:14:05

Ah oui si il manque deux potards ça va pas aider. Si l'ampli est équipé d'une boucle d'effet, essaye de te brancher dedans pour voir si le son est mieux ! Si le son fait encore fuzz est n'est pas fort, il faut continuer d'investiguer l'étgae de puissance. En principe tu n'as pas de quoi le régler, mais il faudrait contrôler le bias de l'ampli : si il est mal réglé on peut tout à fait avoir un son faible volume et crade à cause de la crossover distorsion. Bon, c'est l'étape d'après ça.

0

Ancienement appelé The Koala

Le site web de TAMPCO

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

33 Posté le 08/06/2023 à 09:23:24

Il faut utiliser un générateur de signal audio à l'entrée et avec un oscilloscope suivre ce signal ce qui permettra de voir quel circuit et quel composant provoque le faible son et la distortion.

Des voltages trop bas peuvent aussi occasionner ces problèmes.

Ds contacts défectueux aux prises /jacks de la boucle d'effet peuvent aussi en être la cause.
On peut contourner ces contacts en y branchant un câble de guitare ou l'équivalent ; câble reliant des pédales.
Avec un câble branché, s'il n'y a aucun changement, les contacts et les jacks peuvent être considérer comme bons.
Tant que l'amplificateur n'est pas réparé, je laisserais un câble branché à la boucle d'effet au cas où il y aurait plusieurs problèmes

1

[ Dernière édition du message le 08/06/2023 à 09:34:52 ]

florent.garcia

46

Nouvel·le AFfilié·e

Membre depuis 18 ans

34 Posté le 08/06/2023 à 16:08:35

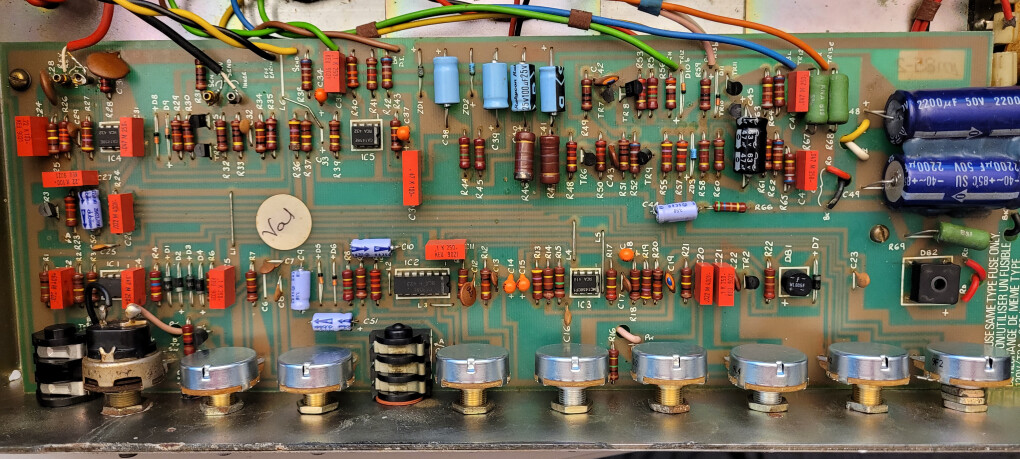

Oui, on a enlever les potards de volume du canal BOOST et celui de la reverb, car completement HS.
Je vais recevoir d'ici peu tous les potards (sauf celui en push-pull que je n'ai pas trouvé !) et un nouveau input jack, et on verra ...

0

florent.garcia

46

Nouvel·le AFfilié·e

Membre depuis 18 ans

35 Posté le 08/06/2023 à 16:09:33

En attendant, je me suis creusé les méninges pour voir comment j'allais pouvoir faire quelque chose pour mon panel qui est quasi completement effacé ...

0

[ Dernière édition du message le 08/06/2023 à 16:10:13 ]

florent.garcia

46

Nouvel·le AFfilié·e

Membre depuis 18 ans

36 Posté le 08/06/2023 à 16:12:09

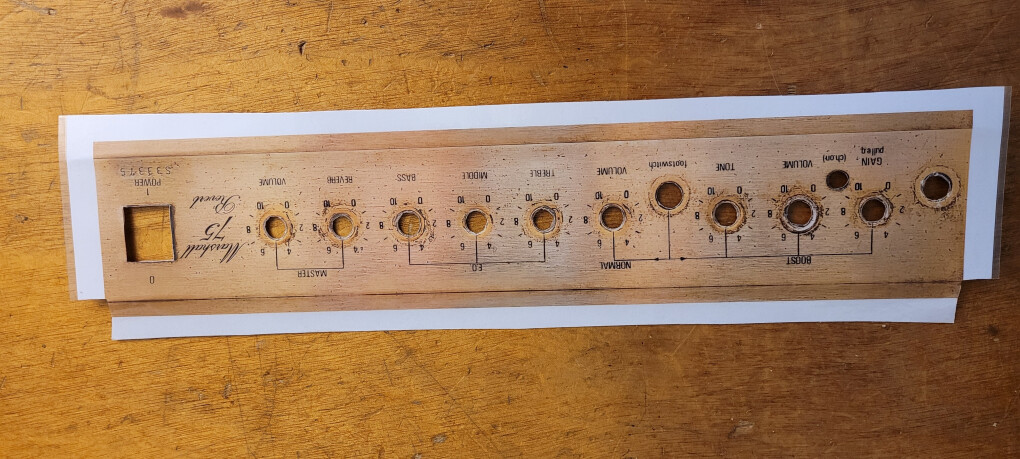

En fait, comme je suis pas trop mauvais en photoshop, j'ai pris une photo du panel, et avec ce que j'ai trouvé sur le net, j'ai "reconstitué" celui-ci en numérique, en lui laissant ses coups et marques mais en nettoyant un peu, puis j'ai imprimé en A3 et plastifié le tout.
ça donne ça :

1

florent.garcia

46

Nouvel·le AFfilié·e

Membre depuis 18 ans

37 Posté le 08/06/2023 à 16:13:10

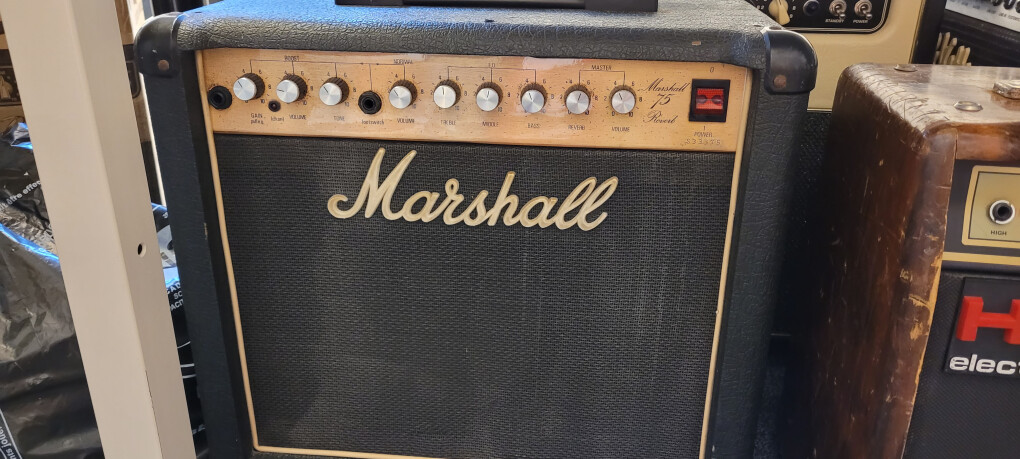

Un fois mis en place, je ne suis pas mécontent du résultat, on peut au moins voir ce qu'on fait ... je sais, ce n'est pas génial, mais quelle autre solution ???

1

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

38 Posté le 08/06/2023 à 16:18:41

Citation de florent.garcia :

Un fois mis en place, je ne suis pas mécontent du résultat, on peut au moins voir ce qu'on fait ... je sais, ce n'est pas génial, mais quelle autre solution ???

Très beau travail, bravo

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

39 Posté le 08/06/2023 à 16:22:35

Citation de florent.garcia :

Oui, on a enlever les potards de volume du canal BOOST et celui de la reverb, car completement HS.
Je vais recevoir d'ici peu tous les potards (sauf celui en push-pull que je n'ai pas trouvé !) et un nouveau input jack, et on verra ...

Hors service ? C'est à dire ?
La tige brisée comme la photo ? Les 3 pots ?

0

florent.garcia

46

Nouvel·le AFfilié·e

Membre depuis 18 ans

40 Posté le 08/06/2023 à 18:17:13

Oui le rendu est pas mal pour une photo imprimée ^^ Je ne trouverais jamais la faceplate de cet ampli, et dans l'état il était pas utilisable !
Pour ceux qui veulent, je peux envoyer le ficher à imprimer.
Les 2 potards qu'on a enlevé (2x 100KA) étaient completement bloqués, impossible à faire tourner même avec wd40 etc ... et en forçant un peu un des deux a cassé en interne. Donc les neufs vont arriver (j'ai tout racheter vu le prix) et ça va le faire. Il a du être stocké dans une cave ou autre endroit pas très sec

Beaucoup d'oxidation, même sur le chassis, un peu partout.
La suite quand j'aurais reçu le reste du matos ... je croise les doigts

Merci encore à tous pour votre aide.

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

41 Posté le 08/06/2023 à 18:52:54

Citation de florent.garcia :

Oui le rendu est pas mal pour une photo imprimée ^^ Je ne trouverais jamais la faceplate de cet ampli, et dans l'état il était pas utilisable !
Pour ceux qui veulent, je peux envoyer le ficher à imprimer.

Merci mais je n'y connais absolument rien dans ce genre de réalisation.
Tu as fais du bon travail.

Comme "drouilleur" le vinaigre fonctionne assez-bien, peut-être qu'en immergeant les pots longtemps ?

0

florent.garcia

46

Nouvel·le AFfilié·e

Membre depuis 18 ans

42 Posté le 09/06/2023 à 16:20:25

Vu que je vais tous les changer, ce n'est pas un souci.
Par contre si quelqu'un sait ou je pourrais trouver le potard push-pull de gain ?

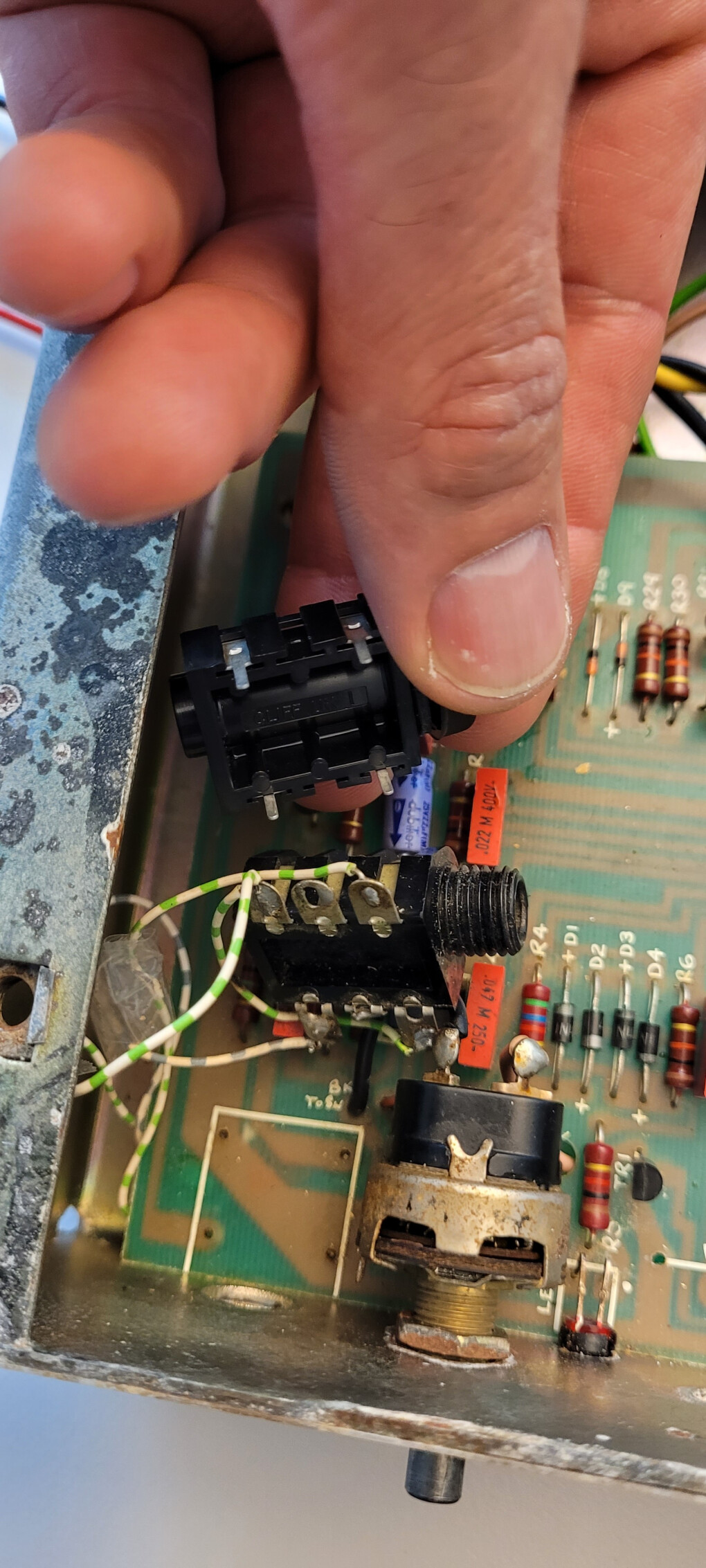

Aujourd'hui j'ai reçu le jack d'input pour remplacer le "bricologe" d'un ancien propriétaire, et ça fonctionne bien

1

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

43 Posté le 09/06/2023 à 16:22:29

Par contre si quelqu'un sait ou je pourrais trouver le potard push-pull de gain ?

Quel est son problème ?
Quelle résistance ?
A ou B ?

0

[ Dernière édition du message le 09/06/2023 à 16:26:05 ]

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

44 Posté le 09/06/2023 à 16:31:16

Ici ?

En Europe ; https://www.banzaimusic.com/CTS/

0

[ Dernière édition du message le 09/06/2023 à 16:32:50 ]

florent.garcia

46

Nouvel·le AFfilié·e

Membre depuis 18 ans

45 Posté le 15/06/2023 à 16:58:44

Hello,

Je vous donne quelques news de la bête !!
Latole, ces potard ne sont pas au format PCB alors ils n'iraient pas ... de toutes façons, le potard push pull semble bien fonctionner après passage de la bombe contact

On a donc changé tous les potentiomètres sur la bestiole et ...

... il fonctionne bien :D HOURA !!! Et il semble envoyer sévère le bougre punaise.
par contre je n'ai pas le footswitch pour passer sur le canal clair, et par défaut il démarre sur le canal boost ... si quelqu'un a une idée ?
J'ai commencé un peu le remontage, avec ma façade maison et des boutons de potards neufs, je trouve que ça le fait

Merci pour votre aide, surtout à toi "latole", pour remettre en vie ce pauvre ampli maltraité.
Je vais tout de même changer encore 2 ou 3 composants (résistances qui passe le courant de 45v à 25v, et ceux qui passent de 25v à 15v) car certains ne sont pas beaux et ont chauffé.

1

florent.garcia

46

Nouvel·le AFfilié·e

Membre depuis 18 ans

46 Posté le 15/06/2023 à 18:03:15

Bon, en prennant en cable jack stéréo et en faisant contact, j'ai réussi à passer en canal clean et c'est niquel ...

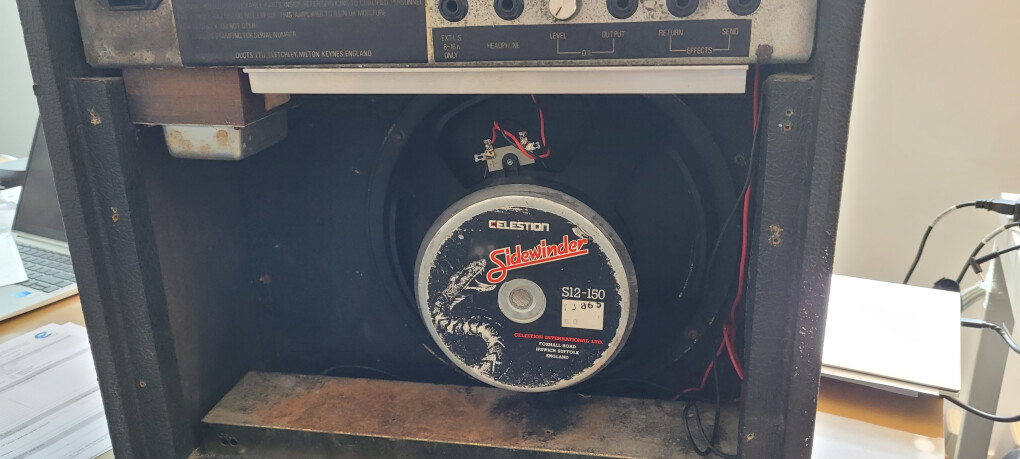

... sauf que ... j'avais fais tous mes tests avec une enceinte 12" issue d'un cab Harley Benton, et ça fonctionnait très bien.
Avec l'enceinte intégrée (testée à 6ohm alors que données pour 8) le son est dégeu, fuzz à mort ... Bref, l'enceinte est morte !!!

1

TAMPCO Pedals

3617

Squatteur·euse d’AF

Membre depuis 10 ans

47 Posté le 15/06/2023 à 19:02:53

Transistor de sortie HS -> court-jus de la sortie dans une des alims -> le HP est branché direct à une alim ! Donc il crame... C'est dommage, mais ça peut arriver, il faut donc le changer aussi si tu veux pouvoir l'utiliser

1

Ancienement appelé The Koala

Le site web de TAMPCO

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

48 Posté le 16/06/2023 à 10:38:14

Bravo , beau travail.

" Latole, ces potard ne sont pas au format PCB alors ils n'iraient pas ... de toutes façons, le potard push pull semble bien fonctionner après passage de la bombe contact "

1- Ils peuvent s'adapter avec des bouts de fils. Fait souvent.
2- Une bombe de nettoyeur pour contact fait des miracles; j'utilise que la meilleure ( Deoxit) pour un meilleur résultat et durée dans le temps.
D'autre marques peuvent ne pas conserver les pots propres très longtemps et il faut recommencer. Et l'utilisateur croit a tord qu'il faut remplacer le pot

Les résistance qui chauffent ; souvent elles doivent être installées à quelques mm du circuit, pas collé dessus.
Peut-être que les condensateurs de filtrage bleus, gagneraient a être remplacer ?

1

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

49 Posté le 16/06/2023 à 10:40:27

Citation de florent.garcia :

Bon, en prennant en cable jack stéréo et en faisant contact, j'ai réussi à passer en canal clean et c'est niquel ...
... sauf que ... j'avais fais tous mes tests avec une enceinte 12" issue d'un cab Harley Benton, et ça fonctionnait très bien.
Avec l'enceinte intégrée (testée à 6ohm alors que données pour 8) le son est dégeu, fuzz à mort ... Bref, l'enceinte est morte !!!

Les transistors de sortie étant court-circuits, ont envoyé leur voltage d'alimentation directement dans la bobine du h-p. Endommagent celle-ci.

1

florent.garcia

46

Nouvel·le AFfilié·e

Membre depuis 18 ans

50 Posté le 08/01/2024 à 17:24:08

Bonjour à tous et bonne année 2024

Ce petit message juste pour vous dire que l'ampli fonctionne super bien et que j'ai réussi à lui retrouver son HP d'origine, le Celestion sidewinder s12-150 !!
Donc encore un grand merci à ceux qui m'ont aidé à le remettre en vie
