Aide pour réfection d'un Marshall 5275 Reverb 75

florent.garcia

46

Nouvel·le AFfilié·e

Membre depuis 18 ans

Sujet de la discussion Posté le 25/05/2023 à 18:14:43

Hello,

Je viens d'acquérir un Marshall 5275 Reverb 75 qui est HS.
Il claque le fusible à l'allumage ... de plus 2 potards sont HS de chez HS.
Pont de diode "démonté", le fusible ne pête plus et l'alimentation semble bien sortir le 45V, c'est déjà ça, et un ami a tester le pont de diode, celui-ci semble ok aussi.
Auriez-vous une idée de contrôle à faire pour la suite ?
Et je n'arrive pas à trouver le bon potard (pour bouton vissé, non crénelé), si quelqu'un avait une bonne adresse pour acheter quelque chose qui se rapproche le plus ?
merci d'avance

TAMPCO Pedals

3617

Squatteur·euse d’AF

Membre depuis 10 ans

2 Posté le 25/05/2023 à 20:42:00

Si ton fusible saute direct, il y a quand même de fortes chances que ça soit l'étage de sortie qui soit HS. Cela dit, si un condensateur d'alim est mort en court-circuit ça peut arriver aussi !

Pour les potards, tu devrais pouvoir trouver un remplaçant chez Tube Town ou Tayda Electronics par exemple.

2

Ancienement appelé The Koala

Le site web de TAMPCO

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

3 Posté le 26/05/2023 à 10:26:34

Ampli tout transistorisé.

Enlève les transistors de sortie et essaie avec un nouveau fusible.
S'il ne saute pas, un ou les deux transistors sont probablement défectueux.
Il se vérifient avec un voltmètre

2

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

4 Posté le 26/05/2023 à 10:40:14

Si le fusible saute encore :

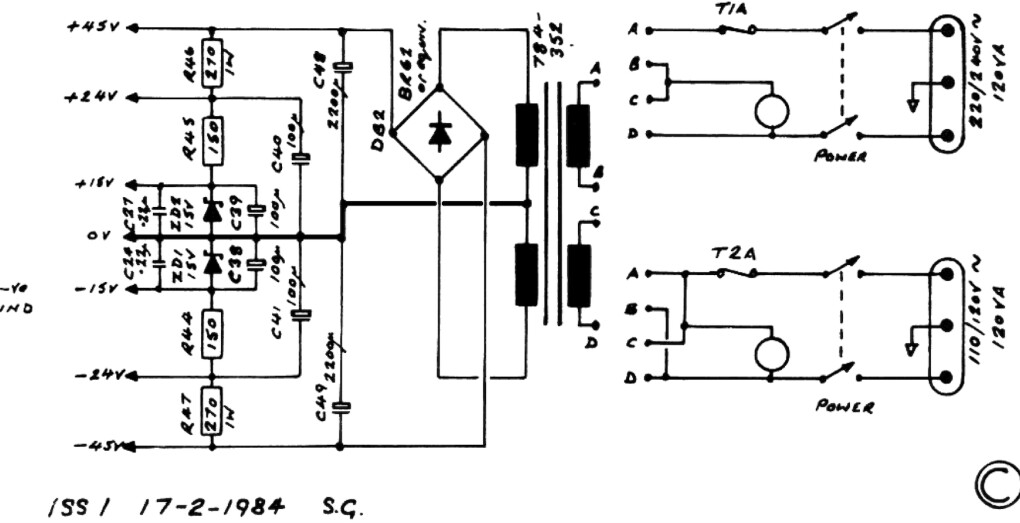

1- Il faut débrancher toutes les alimentations +45v, +24v,+15v,-15v,-24v.-45v alimentant les circuits
2- Remettre un bon fusible
Si le fusible ne saute pas, il faut les rebrancher un par un ces alimentations en faisant un test avec un fusible à chaque fois pour isoler quel circuit serait alimenté et problématique

À un certain moment le fusible devrait sauter ; il faudra trouver quoi dans le circuit branché a cette alimentation est le problème
____________________________________

Autre possibilité
Si après avoir exécuté l"étape 1 , le fusible saute.
Le problème est dans l'alimentation .

1

florent.garcia

46

Nouvel·le AFfilié·e

Membre depuis 18 ans

5 Posté le 26/05/2023 à 18:11:17

Merci beaucoup pour vos réponses !
Je vais regarder pour les potentiometres, merci pour les infos concernant ce point

Et, oui, avec un pote qui s'y connais pas mal (moi je suis une bille en électronique

), on pensait aussi aux transistors ... (on a trouvé les mêmes plans de circuit)
On doit désouder les 3 fils de chaque transistor pour faire un vrai test ?
Et si jamais ils sont (ou il est) morts, ça se retrouve facilement ?

Encore merci

J'espère pouvoir le refaire fonctionner !!

0

florent.garcia

46

Nouvel·le AFfilié·e

Membre depuis 18 ans

6 Posté le 26/05/2023 à 18:30:35

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

7 Posté le 26/05/2023 à 20:02:38

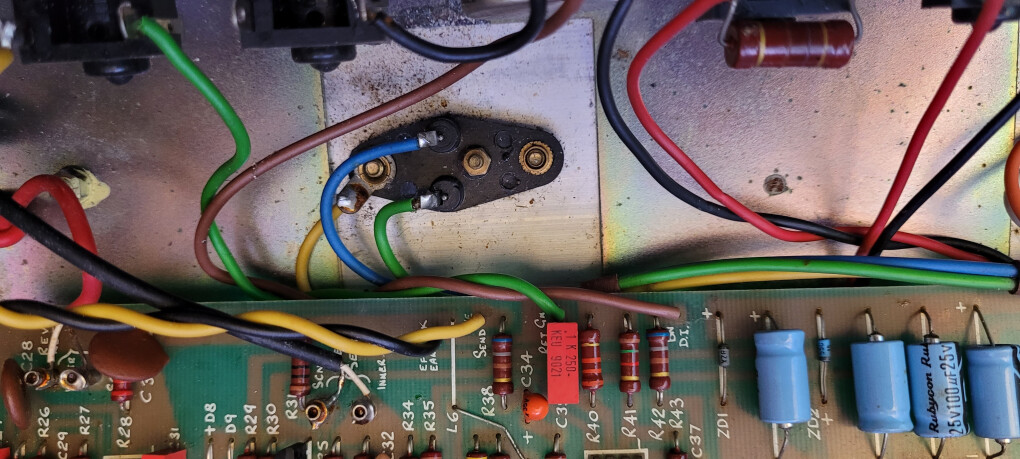

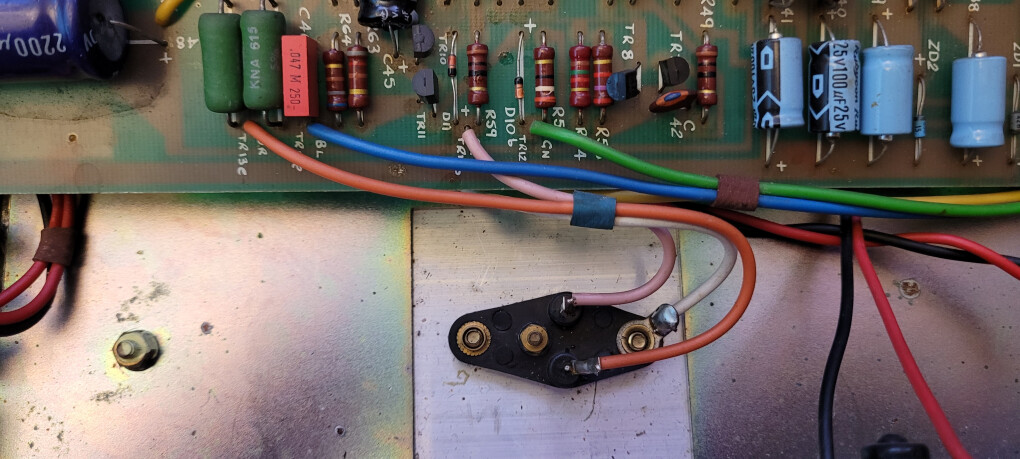

1- Inutile de dessouder les fils des transistors, ils sont enfichés sur une base.
2- Les pots sont du très commun.
Ton pot qui s'y connaît doit savoir tout ça et où les acheter

Il faut les mesurer les transistors ensuite ,si nécessaire, on se casse la tête pour en trouver.
Si ça se trouve ? actuellement je ne sais pas.

1

florent.garcia

46

Nouvel·le AFfilié·e

Membre depuis 18 ans

8 Posté le 26/05/2023 à 22:18:37

1 - Je n'ai donc "seulement" qu'à enlever les 2 vis des transistors et les enlever ? (Désolé des questions nulles)
2 - "TAMCO Pedals" m'a indiqué de bon sites et je pense avoir trouvé ce qu'il fallait.

Merci pour votre aide ! Ce week-end je ne pourrais pas m'en occuper alors la suite lundi.

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

9 Posté le 26/05/2023 à 22:46:15

1- Oui,
il faut faire attention pour ne pas abîmer les isolants en mica ( en soulevant les transistors) qui sont entre le boitier du transistor et le chassis, enrobé de pâte thermique.

Bonne chance

2

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

10 Posté le 26/05/2023 à 23:50:21

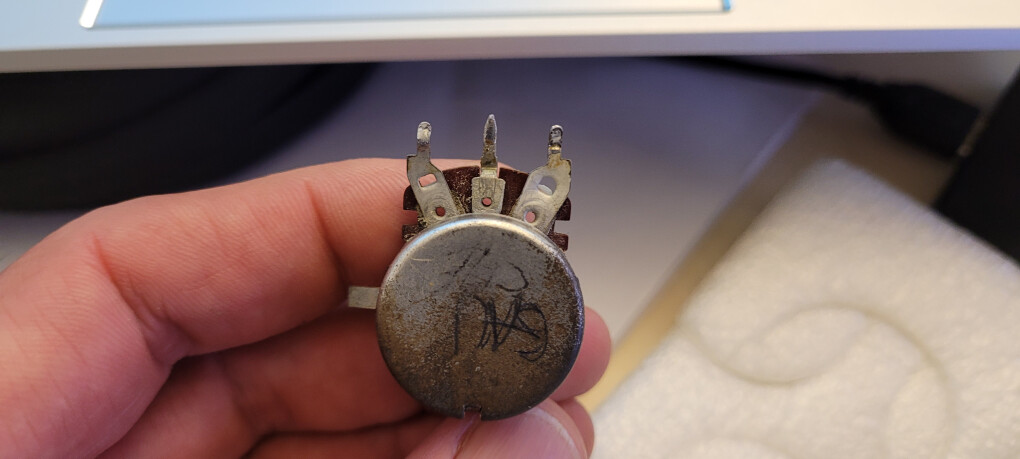

Le potentiomètre est un 100 K Audio aussi appelé A
Différent des B

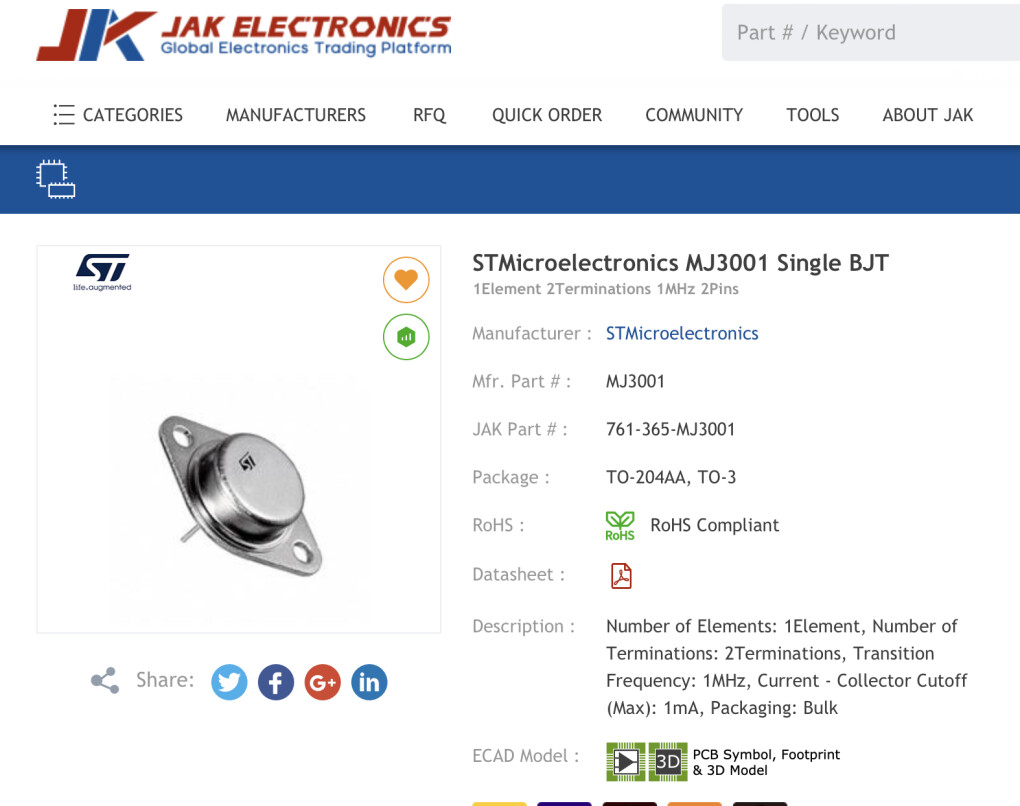

https://www.jakelectronics.com/productdetail/stmicroelectronics-mj3001-6310315?gclid=CjwKCAjwscGjBhAXEiwAswQqNAuEqniMnRPsLgaDx09svVSxTiBG1GiNcOHcOKAtep4AglZm2WUWUhoCUuEQAvD_BwE

2

florent.garcia

46

Nouvel·le AFfilié·e

Membre depuis 18 ans

11 Posté le 01/06/2023 à 17:15:45

Hello,

Petite mise à jour rapide, je n'ai pas eu beaucoup de temps.
J'ai démonté les 2 transistors, ce fût facile, sans rien casser, et je les ai testé comme indiqué dans cette vidéo (https://www.youtube.com/watch?v=rPjuKh9glZw)

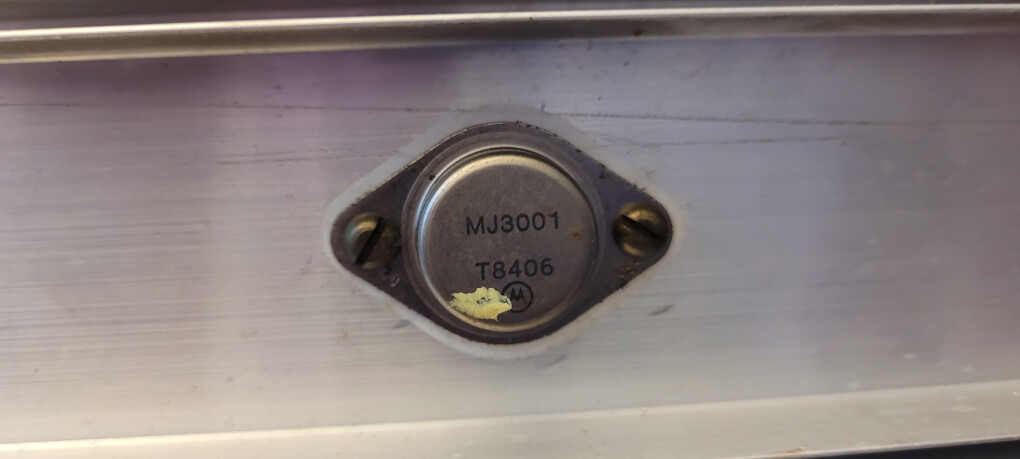

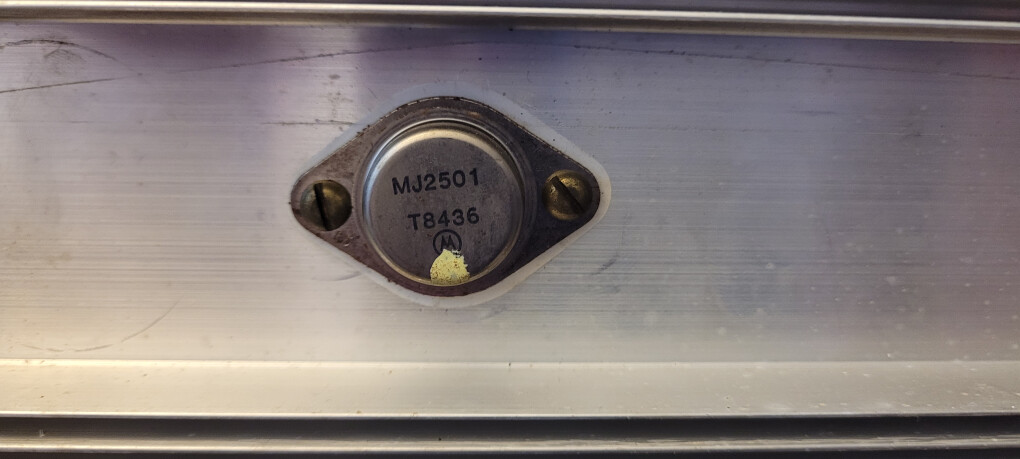

Le mj3001 en "npn" et le mj2501 en pnp. Au niveau des passages d'un côté à un autre tout semble ok, mais sur les 2, j'obtiens 0.01v entre l'emmeteur et le collecteur ... ce qui indiquerait un court circuit ?

0

florent.garcia

46

Nouvel·le AFfilié·e

Membre depuis 18 ans

12 Posté le 01/06/2023 à 17:22:10

Sauf que sur le net, j'ai vu ça :
"Quand un transistor est totalement saturé, la tension entre émetteur et collecteur est très faible (environ 0,01 V à 0,2 V selon modèle et selon courant circulant dans le collecteur)."
Un peu perdu sur ce coup

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

13 Posté le 01/06/2023 à 17:30:40

Je viens de regarder la vidéo
Le type a tout vraie sauf qu'il parle de volts alors que ce sont des ohms !!!
Comment fait il pour confondre des notions si simple et de base et surtout complètement différentes ?

C'est pourquoi tu parles de volts !!! je ne savais pas où tu prenais ça !

Ton transistor est définitivement défectueux

1

[ Dernière édition du message le 01/06/2023 à 17:32:28 ]

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

14 Posté le 01/06/2023 à 17:32:04

Citation de florent.garcia :

Sauf que sur le net, j'ai vu ça :
"Quand un transistor est totalement saturé, la tension entre émetteur et collecteur est très faible (environ 0,01 V à 0,2 V selon modèle et selon courant circulant dans le collecteur)."
Un peu perdu sur ce coup

C'est un fonctionnement dans le circuit, pas dans tes mains.
Ma réponse précédente explique où vient l'erreur

1

florent.garcia

46

Nouvel·le AFfilié·e

Membre depuis 18 ans

15 Posté le 01/06/2023 à 18:18:52

Oui je suis trop nul, désolé (mais je veux apprendre hein ...)
Alors les 2 sont morts car c'est idem sur les 2, 0.01 entre emmeteur et collecteur ... je vais commander les 2 et j'espère que ça va le faire !

Merci encore pour l'aide !!! In progress !!!

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

16 Posté le 01/06/2023 à 18:43:35

Si tu démarres ton ampli sans ces transistors, la fusible ne devra plus sauter.
Ce sera une autre confirmation que c'tait bien les transistors le problème ET seulement ça. Car on ne peux exclure d'autres dommages causé par ces transistors.

Toi tu veux apprendre et c'est très bien mais le type dans la vidéo semble répéter un rôle sans connaissance techniques pour confondre les ohms et les volts.

2

florent.garcia

46

Nouvel·le AFfilié·e

Membre depuis 18 ans

17 Posté le 02/06/2023 à 16:39:01

Après avoir remis le pont de diode et un bon fusible, l'ampli s'allume et le fusible claque pas. On a vérifié les tensions aux bons endroits et trouvé le 45/25/15v ... ça progresse 😀

2

florent.garcia

46

Nouvel·le AFfilié·e

Membre depuis 18 ans

18 Posté le 02/06/2023 à 16:39:33

Le tout sans transistors évidemment 😉

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

19 Posté le 02/06/2023 à 17:27:02

Le problème devait venir des transistors

1

florent.garcia

46

Nouvel·le AFfilié·e

Membre depuis 18 ans

20 Posté le 02/06/2023 à 17:50:51

Par contre, impossible de trouver les MJ3001 et MJ2501 en achat direct ... J'ai fais une "quotation" sur jakelectronics.com mais autre part, ils sont en "obsolete" !!

0

TAMPCO Pedals

3617

Squatteur·euse d’AF

Membre depuis 10 ans

21 Posté le 02/06/2023 à 18:29:23

Ils en ont en stock chez Farnell et chez Reichelt 😁

En principe, si ce sont les seuls fautifs, en réinstaller des neufs devrait refaire marcher l'ampli sans souci. Si ils crament à nouveau ou que le fusible saute encore, c'est qu'il n'y a pas que ça à regarder : d'autres composants de l'étage de puissance ont pu vieillir et la polarisation a pu bouger. Tiens-nous au courant de ce que ça donne, je croise les doigts pour que ça se résolve vite et bien pour toi !

0

Ancienement appelé The Koala

Le site web de TAMPCO

Gronoeil Vert

3364

Responsable de la modération

Membre depuis 20 ans

22 Posté le 02/06/2023 à 20:56:56

Je flague avec d’autant plus d’intérêt que j’ai le même ampli choppé récemment qui fait exactement la même chose.

Je l’ai acheté une bouchée de pain à cause du fusible qui avait sauté et pas moyen de le tester. Au changement de fusible, l’ampli s’est allumé, a fait un joli bruit très désagréable quelques secondes et le fusible a de nouveau grillé.

1

Tamen pax et amor, oscula.

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

23 Posté le 02/06/2023 à 21:00:23

Sur E-Bay ce devrait être disponible

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

24 Posté le 02/06/2023 à 21:03:11

Citation de TAMPCO Pedals :

Ils en ont en stock chez Farnell et chez Reichelt 😁

En principe, si ce sont les seuls fautifs, en réinstaller des neufs devrait refaire marcher l'ampli sans souci. Si ils crament à nouveau ou que le fusible saute encore, c'est qu'il n'y a pas que ça à regarder : d'autres composants de l'étage de puissance ont pu vieillir et la polarisation a pu bouger. Tiens-nous au courant de ce que ça donne, je croise les doigts pour que ça se résolve vite et bien pour toi !

oui ;
https://fr.farnell.com/c/semiconducteurs-composants-discrets/transistors/transistors-darlington?st=mj3001&showResults=true

Et le 2551;
https://fr.farnell.com/multicomp-pro/mj2501/transistor-darlington-boitier/dp/9453130?ost=mj2501

1

[ Dernière édition du message le 02/06/2023 à 21:04:34 ]

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

25 Posté le 04/06/2023 à 10:15:34

N'oublie pas de commander de la pâte thermique avec tes nouveaux transistors.
Et si tu as des doutes pour transferrer/ réutiliser les isolants de mica, commandes en de nouveaux.

Ces isolants sont indispensables

3
