Amélioration du valve junior - bidouille

  • 105 réponses
  • 25 participants
  • 14 245 vues
  • 26 followers
Sujet de la discussion Amélioration du valve junior - bidouille
Un super site pour bidouiller son valve junior et resoudre en particulier les problèmes de bruit:
http://www.euthymia.org/DIY/VJmods.html
Afficher le sujet de la discussion
91
Hehe, effectivement le jumper est un fil, qui va d'un point A à un point B, de la cathode au condensateur, ouvrir le jumper : désactiver le condensateur : moins de gain. 22 uF sur toutes les fréquences guitares.

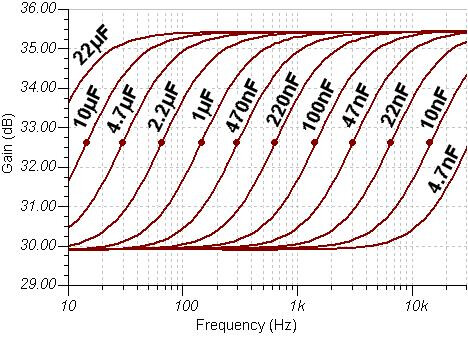

Le infos sur la relation entre le condensateur de cathode et les fréquences boostés par le condensateur (bien utile à connaître puisque tu as fait la modif en 1ère triode) :
92
:???:
:?!:
Je n'ai aucunes compétences dans ce domaine. Je n'y comprends rien.
Mais tu dis que théoriquement il y a une baisse de gain. Mais je constate le contraire.

Millezotla, esclave des temps modernes.





93
Il ne faut pas exclure que tu confonde la position ouvert et fermée, tu as plus de gain lorsque le switch est en haut ? Comme sur ta photo.
94
Sans parler de switch, j'ai plus de gain et de volume lorsque j'ai coupé le fil JP1.
Moins lorsque je remets en position d'origine.

Millezotla, esclave des temps modernes.





95
... "C3 lifted.. which is less farty, and ever so slightly less gainy."

"The jp1 or jumpy mod is a quick fix type mod. to dump those lows and cut some of the gain"

Le sujet : https://www.mylespaul.com/threads/nad-finally-my-first-tube-amp.209050/

Une petite vidéo ici : http://www.soundgaragetales.com/epiphone-vj-mods/epiphone-valve-junior-jp1-mod

Là un sujet sympa pour toi (à la place de couper le Jumper 1 il a mis un 1 uF en C3, ce serait peut être plus ce qui te conviendrait si tu veux plus de gain et moins de basses) : https://www.mylespaul.com/threads/epiphone-valve-junior-mods.186850/

96
Super merci.
Je vais donc changer le C3 pour voir.
En plus tout est dans le schéma :

image.php

Millezotla, esclave des temps modernes.





[ Dernière édition du message le 27/01/2022 à 18:42:29 ]

97
J'ai donc changé le C3 pour un 1uf. Le son est bon, voir excellent. Par contre beaucoup moins de saturation. Je dois pousser plus le volume afin d'avoir à peu près la même qu'auparavant.
De plus, j'ai monté une EL844. Je vais voir ce que ça donne avec une sovteck EL84.
Mais le son est top. Comme ça, en 10 mns de test, avant le son était un peu typé Angus, avec la 1uf, disons typé Billy Gibbons ! :roll::roll:
Comment monter les 2 condensateurs afin de basculer entre l'origine et ce 1uf avec un switch ?

Millezotla, esclave des temps modernes.





[ Dernière édition du message le 28/01/2022 à 10:07:49 ]

98
En gardant le switch que tu as monté, comme ce dessin mais évidemment les condensateurs à la place des résistances.

99
Mais les moins, par exemple sur la carte est à droite, que je branche sur la patte du milieu du switch ? Et les moins des condensateurs, également sur la droite en bas et en haut ?
Je veux être sur !

Millezotla, esclave des temps modernes.





100
Sur le switch tu met les + par exemple à gauche, un condensateur en haut, l'autre en bas, un fil rouge au milieu qui va au + sur le circuit imprimé.
Et à droite les - de la même façon.
