Sujet de la discussion Refection Roland E-86
Bonjour à tous,

Je restaure entièrement mon "vieux" E-86 acheté en Janvier 1994.... :8)
Entre autre, le potentiomètre de tempo est défectueux. L'augmentation et diminution du tempo se fait aléatoirement....

Quelqu'un sait de quel potentiomètre il s'agit et où je peux trouver cette réf.
J'ai bien la notice constructeur qui m'a servi pour le slider de volume mais pas pour ce potentiomètre...
Il me semble qu'il s'agit du " 13299227RI TRIM.POT. 22KOHM 5 x 10 H CREMET"

Je vous mets quelques photos en insert

Merci d'avance



[ Dernière édition du message le 11/03/2025 à 18:07:25 ]

Afficher le sujet de la discussion
11
Oui tout à fait, on est sur du ACB (de gauche à droite)... J'ai épluché la documentation constructeur.
Il s'agit des BOURNS (PRO AUDIO).

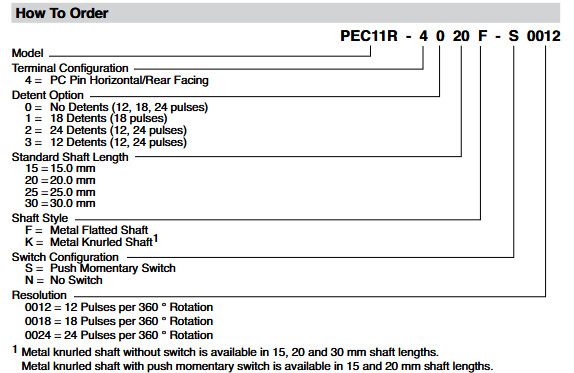

En fait tout est dans la réf: "PEC11R-4215F-N0024"


L'encodeur (que je viens de recevoir) est bien "cranté" comme indiqué sur la référence "2" (24 sur 360°, je viens de les compter :lol:)
Y a plus qu'à souder......

I'll be back!

[ Dernière édition du message le 17/03/2025 à 19:41:47 ]

12
:bravo:

L'encodeur fonctionne parfaitement bien... Tout est nickel :clin:

Reste plus qu'à me pencher sur le lecteur disquette que je remplace par un GOTEK... :8)
13
Bien joué !
:boire:
14
Je viens de recevoir le lecteur disquette virtuelle..... BAh.....:lol:

Marche parfaitement Bien!

J'ai pris la référence Gotek "SFR1M44-U100K-R", directement compatible sur le E-86. On peut la trouver sur AliExpress pour env. 39€.

Il reconnait la clef USB directement. Il faut toutefois la formaté avec le logiciel "usb_floppy_emulator_1.40i". Cela va créer 100 disquettes (De 0 à 99) virtuelles de 1.44 Mo

J'ai pu remettre mes sauvegarde dessus :mdr:

Le E-86 est comme neuf :aime:

Merci encore Triple X pour ton aide. :bravo:

Je reviendrai un peu plus tard pour mettre les photos et les références concernant les modifs.

[ Dernière édition du message le 31/03/2025 à 19:40:49 ]
