Bonjour à tous,
Je restaure entièrement mon "vieux" E-86 acheté en Janvier 1994....
Entre autre, le potentiomètre de tempo est défectueux. L'augmentation et diminution du tempo se fait aléatoirement....
Quelqu'un sait de quel potentiomètre il s'agit et où je peux trouver cette réf.
J'ai bien la notice constructeur qui m'a servi pour le slider de volume mais pas pour ce potentiomètre...

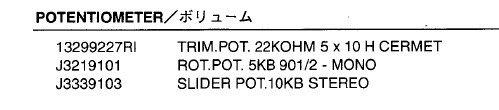

Il me semble qu'il s'agit du " 13299227RI TRIM.POT. 22KOHM 5 x 10 H CREMET"

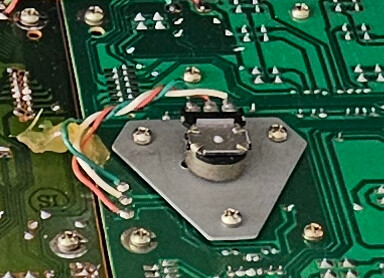

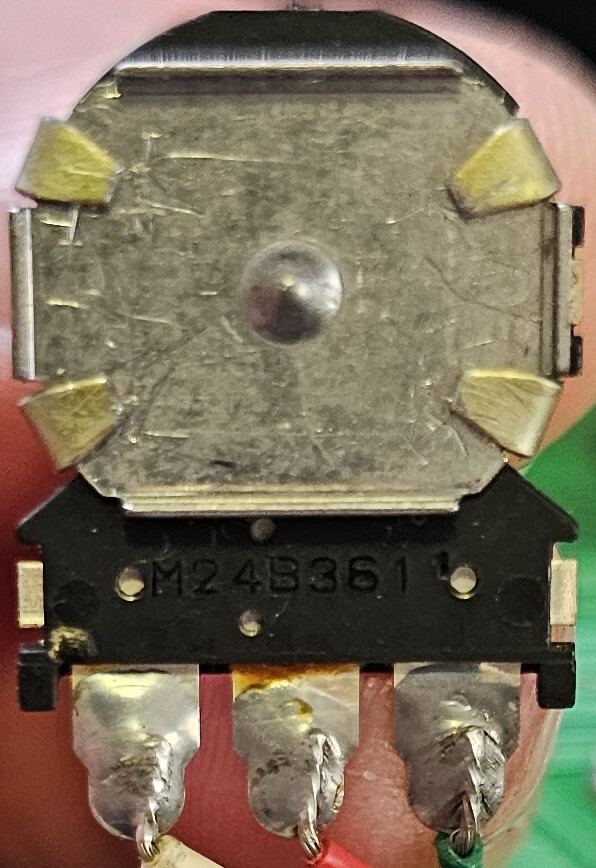

Je vous mets quelques photos en insert
Merci d'avance
Je restaure entièrement mon "vieux" E-86 acheté en Janvier 1994....
Entre autre, le potentiomètre de tempo est défectueux. L'augmentation et diminution du tempo se fait aléatoirement....
Quelqu'un sait de quel potentiomètre il s'agit et où je peux trouver cette réf.
J'ai bien la notice constructeur qui m'a servi pour le slider de volume mais pas pour ce potentiomètre...
Il me semble qu'il s'agit du " 13299227RI TRIM.POT. 22KOHM 5 x 10 H CREMET"
Je vous mets quelques photos en insert
Merci d'avance
[ Dernière édition du message le 11/03/2025 à 18:07:25 ]
- 1
- 2
x_X_x_av
1484
AFicionado·a
Membre depuis 16 ans
Bonsoir,
Ce n'est pas un potentiomètre, mais un encodeur — encore moins un «trim pot», qui est un potentiomètre d'ajustement de petite taille.
Dans la doc, la référence est : evq-wqk f15-24b, de Panasonic. Probablement introuvable aujourd'hui.

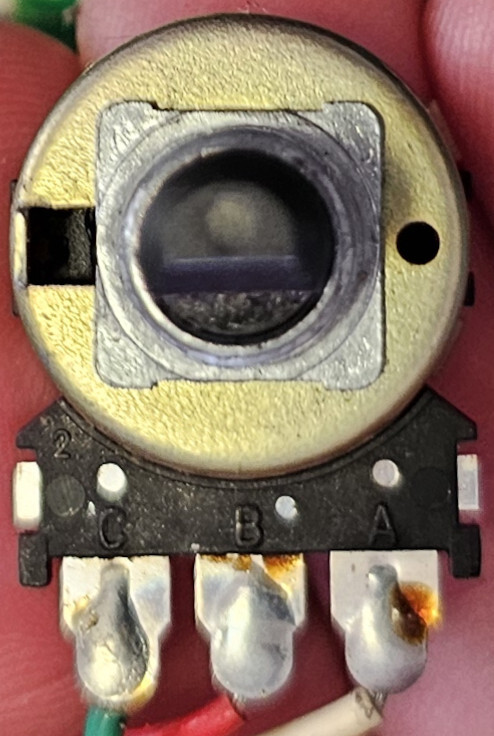

Il est sûrement encrassé et oxydé, un produit nettoyant pour contact peut aider : à utiliser généreusement, mais il faut éviter d'en mettre partout à côté. Au pire, on peut le démonter (avec délicatesse) pour bien nettoyer. Si rien y fait, il est probablement usé, il faut le remplacer. L'avantage est qu'il n'est pas soudé à la carte, donc il suffit de trouver un encodeur avec une tige de même forme et dimensions, et de préférence avec un même nombre d'impulsions par tour (ici 24). Les fils ne seront pas nécessairement reliés aux mêmes broches, il faut vérifié avec les marquages A B C. Il y a des encodeurs avec des crans (on les sent quand on tourne), d'autres sans, ça ne change pas le fonctionnement, mais autant chercher l'identique.
Bon courage !
Ce n'est pas un potentiomètre, mais un encodeur — encore moins un «trim pot», qui est un potentiomètre d'ajustement de petite taille.
Dans la doc, la référence est : evq-wqk f15-24b, de Panasonic. Probablement introuvable aujourd'hui.
Il est sûrement encrassé et oxydé, un produit nettoyant pour contact peut aider : à utiliser généreusement, mais il faut éviter d'en mettre partout à côté. Au pire, on peut le démonter (avec délicatesse) pour bien nettoyer. Si rien y fait, il est probablement usé, il faut le remplacer. L'avantage est qu'il n'est pas soudé à la carte, donc il suffit de trouver un encodeur avec une tige de même forme et dimensions, et de préférence avec un même nombre d'impulsions par tour (ici 24). Les fils ne seront pas nécessairement reliés aux mêmes broches, il faut vérifié avec les marquages A B C. Il y a des encodeurs avec des crans (on les sent quand on tourne), d'autres sans, ça ne change pas le fonctionnement, mais autant chercher l'identique.
Bon courage !
Tipoune13
17
Nouvel·le AFfilié·e
Membre depuis 19 ans
Super Merci pour les infos, je bosserai dessus ce soir
Au moins ça me donne de (sacré) pistes pour en acheter un nouveau.
Concernant (donc) l'encodeur, je pense qu 'il est usé car je l'avais démonté nettoyé avec un produit pour contact électrique.

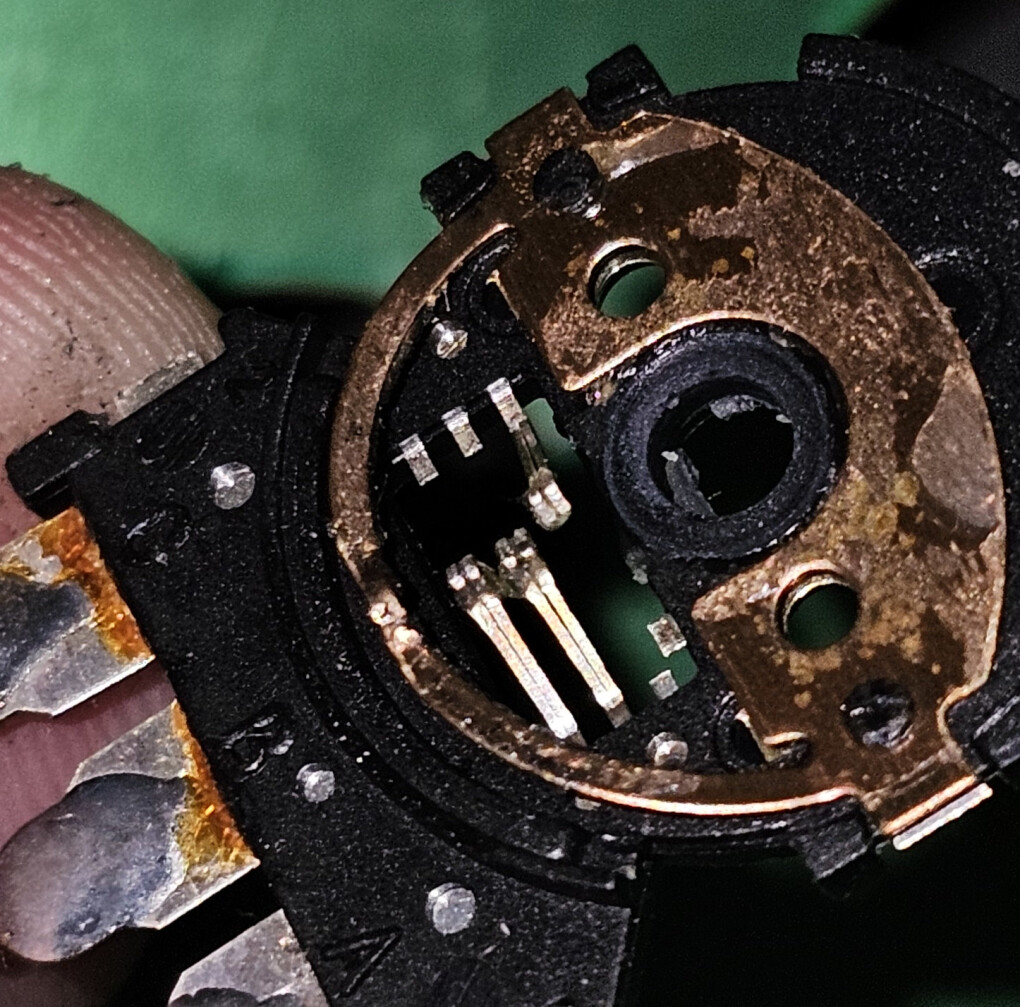

Il me semble qu'il manque des pâtes faisant contacts.
Encore merci
Au moins ça me donne de (sacré) pistes pour en acheter un nouveau.
Concernant (donc) l'encodeur, je pense qu 'il est usé car je l'avais démonté nettoyé avec un produit pour contact électrique.
Il me semble qu'il manque des pâtes faisant contacts.
Encore merci
ph82
93
Posteur·euse AFfranchi·e
Membre depuis 21 ans
x_X_x_av
1484
AFicionado·a
Membre depuis 16 ans
Tipoune13
17
Nouvel·le AFfilié·e
Membre depuis 19 ans
concernant l'usure....
Et la restauration...
D'un autre côté, 1994 -->> 2025

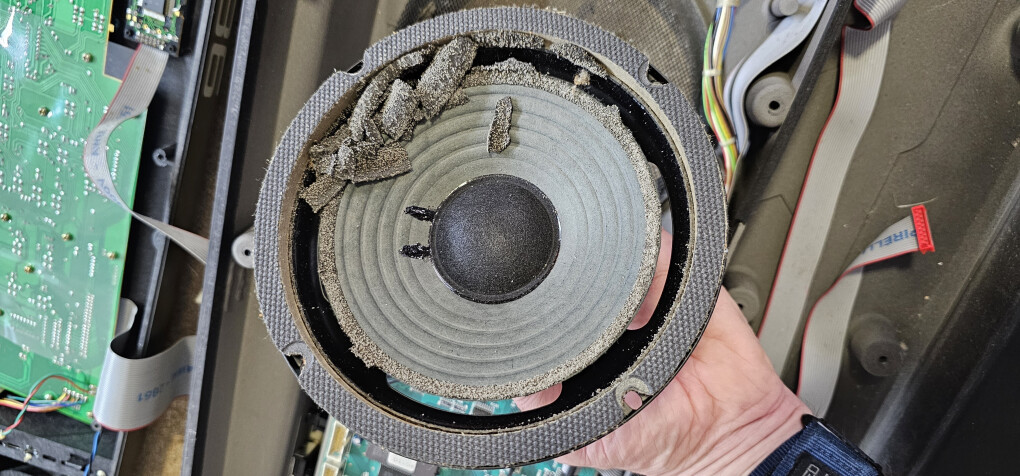

Et je ne parle même pas de la poussière...
L'encodeur, diamètre 1.7 cm, est le seul composent qui me pose problème...
Triple X: si tu as des références à me proposer je suis preneur... Ca me donnerait une piste...
J'ai pris une multitude de photos et je mettrais le détail de la restauration sur le post, ça pourrait servir.
En tout cas Merci
Et la restauration...
D'un autre côté, 1994 -->> 2025
Et je ne parle même pas de la poussière...L'encodeur, diamètre 1.7 cm, est le seul composent qui me pose problème...
Triple X: si tu as des références à me proposer je suis preneur... Ca me donnerait une piste...
J'ai pris une multitude de photos et je mettrais le détail de la restauration sur le post, ça pourrait servir.
En tout cas Merci
x_X_x_av
1484
AFicionado·a
Membre depuis 16 ans
Joli travail.
J'aime bien les photos, merci.
Pour les références, il suffit de consulter le catalogue de ton fournisseur habituel, avec les dimensions de l'axe (15 mm ?). Je suppose aussi qu'il faut un pas de vis à la base de l'axe.
Par exemple, chez E44 : 13 mm
Il y a plus de choix chez RS (mais les frais sont élevés)
J'aime bien les photos, merci.
Pour les références, il suffit de consulter le catalogue de ton fournisseur habituel, avec les dimensions de l'axe (15 mm ?). Je suppose aussi qu'il faut un pas de vis à la base de l'axe.
Par exemple, chez E44 : 13 mm
Il y a plus de choix chez RS (mais les frais sont élevés)
Tipoune13
17
Nouvel·le AFfilié·e
Membre depuis 19 ans
Citation de ph82 :
Bonjour,
Il me semble que dans le manuel service, le composant se trouve plutôt au chapitre Encoder et non Potentiometer.
Oui tu avais raison mais cela ne m'aurait pas plus aidé
Tipoune13
17
Nouvel·le AFfilié·e
Membre depuis 19 ans
Triple X encore merci pour les infos.
Je me suis orienté sur l'encodeur "PEC11R-4215F-N0024" qui correspond aux dimensions et spécifications de l'encodeur du E-86.
je l'ai pris sur RS-Particulier n'étant pas PRO.
Y a plus qu'à attendre la livraison.
Pour ce qui est du reste, je viens de terminer les dernières soudures (Potentiomètre de volume, les interrupteurs momentané...) et tout fonctionne.
Je me suis orienté sur l'encodeur "PEC11R-4215F-N0024" qui correspond aux dimensions et spécifications de l'encodeur du E-86.
je l'ai pris sur RS-Particulier n'étant pas PRO.
Y a plus qu'à attendre la livraison.
Pour ce qui est du reste, je viens de terminer les dernières soudures (Potentiomètre de volume, les interrupteurs momentané...) et tout fonctionne.
