Sujet Atari Punk Console, cool! Et si on rajoutait un ADSR?

45 réponses
13 participants
13 409 vues
15 followers

SparkendeFugl

2858

Squatteur·euse d’AF

Premier post

1 Posté le 15/04/2009 à 13:10:55

Flag

www.clementvanstaen.com

Afficher le premier post

Rémy M. (chimimic)

14121

Modérateur·trice thématique

31 Posté le 06/01/2013 à 20:50:08

Oui, eh bien en attendant les PCB pro, bravo pour ce qui est déjà fait.
C'est super bien câblé, et l'aspect maintenance n'a pas été négligé...

(tiens, sur la dernière photo, je vois un truc qui ressemble à un bon vieil optocoupleur... )

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

[ Dernière édition du message le 06/01/2013 à 20:52:21 ]

Djo_31

718

Posteur·euse AFfolé·e

32 Posté le 15/01/2013 à 19:27:57

Oui, l'optocoupleur est un NSL32SR2. C'est un module LowPassGate (association filtre/VCA), les vactrols donnent ce caractère naturel dans le release, très musical.

J'ai reçu la boite pour l'APC. Je compte faire faire un sticker pour la sériegraphie. Enfin, si je trouve une société qui veut bien m'en faire un ou deux sans me demander un bras!

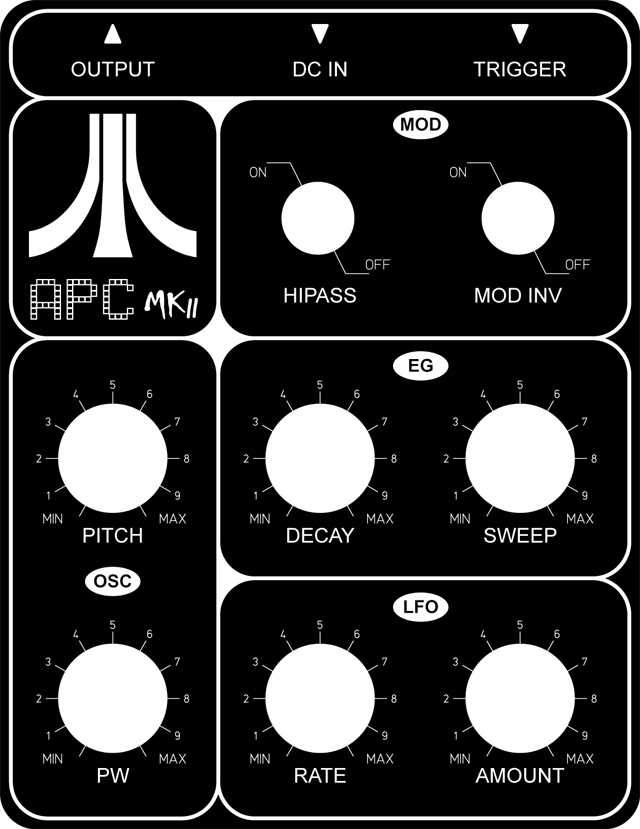

Voici à priori à quoi ressemblera la façade :

image.php

[Djo] --- http://soundcloud.com/djomusic --- http://modularsynth.wordpress.com/

Djo_31

718

Posteur·euse AFfolé·e

33 Posté le 27/01/2013 à 21:09:19

Le projet avance bien. J'ai reçu les stickers, de la bonne came, plastifiés, c'est propre. J'ai dû en commander 10, c'était le minimum.

Donc, j'en ai quelques un à revendre, s'il y a des intéressés -> MP.

Il n'y a plus qu'à câbler!

image.php

[Djo] --- http://soundcloud.com/djomusic --- http://modularsynth.wordpress.com/

16 Music

701

Posteur·euse AFfolé·e

34 Posté le 27/01/2013 à 23:39:12

Je flague si vous permettez

Votre Matériel est en Panne ? Pas de Panique, Appelez 16 Music !

Djo_31

718

Posteur·euse AFfolé·e

35 Posté le 30/01/2013 à 02:28:51

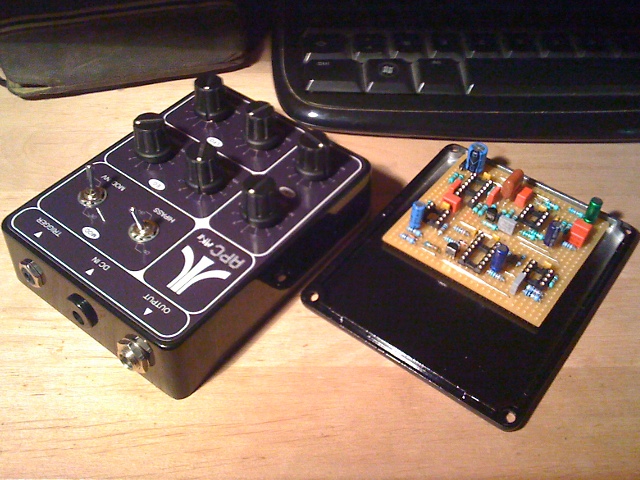

Ça y est, elle est câblée et fonctionnelle! Je suis super content, le résultat autant sonore que visuel est franchement sympa!

Elle m'a donné du fil à retordre quand même, il y avait un court-circuit entre deux pistes du PCB pastille. J'ai mis un moment à trouver la panne!
Et puis c'est un peu fastidieux pour câbler dans une petite boite, y a un paquet de fil en plus!

Je reviens vers vous très vite avec schémas et démo.

[Djo] --- http://soundcloud.com/djomusic --- http://modularsynth.wordpress.com/

Djo_31

718

Posteur·euse AFfolé·e

36 Posté le 05/02/2013 à 12:50:57

Petit récapitulatif de ma version évoluée de l'APC, transformée en module de percussion, FX.

Spécifications:
- Entrée CV Trig/Gate
- DC in 9V
- Sortie Audio ligne
- OSC APC, contrôles Pitch et PW/Divider
- LFO, contrôles Rate et Amount
- EG, contrôles Decay et Sweep
- Hipass Switch
- Mod Inv Switch

Schéma final :

Implantation des composants sur plaque à pastilles :

Petite subtilité pour le câblage. J'ai remarqué lors de la conception du circuit sur plaque d'expérimentation, que l'étage Hipass est très sensible au rayonnement provenant des câbles du potard Rate du LFO (particulièrement lorsque qu'il oscille à vitesse audio).
J'ai donc blindé tout le câblage du switch Hipass, du potard Rate et bien sûr de la sortie audio. Pour cela j'ai utilisé la technique de Ray Wilson MFOS.
