bonjour et d'abord un grand merci à Chris Kazvon pour ce très beau tutoriel,
je suis occupée à dessiner quelque chose de similaire avec les particularités suivantes:
- haut parleur: RCF LF21X451 (21 pouces) (déjà achetés)
- j'utiliserai 4 évents circulaires DI 80 DE 90 mm car c'est facile d'ajuster la longueur suivant mesures acoustiques (dans la pièce chez moi avec REW) et/ou écoute

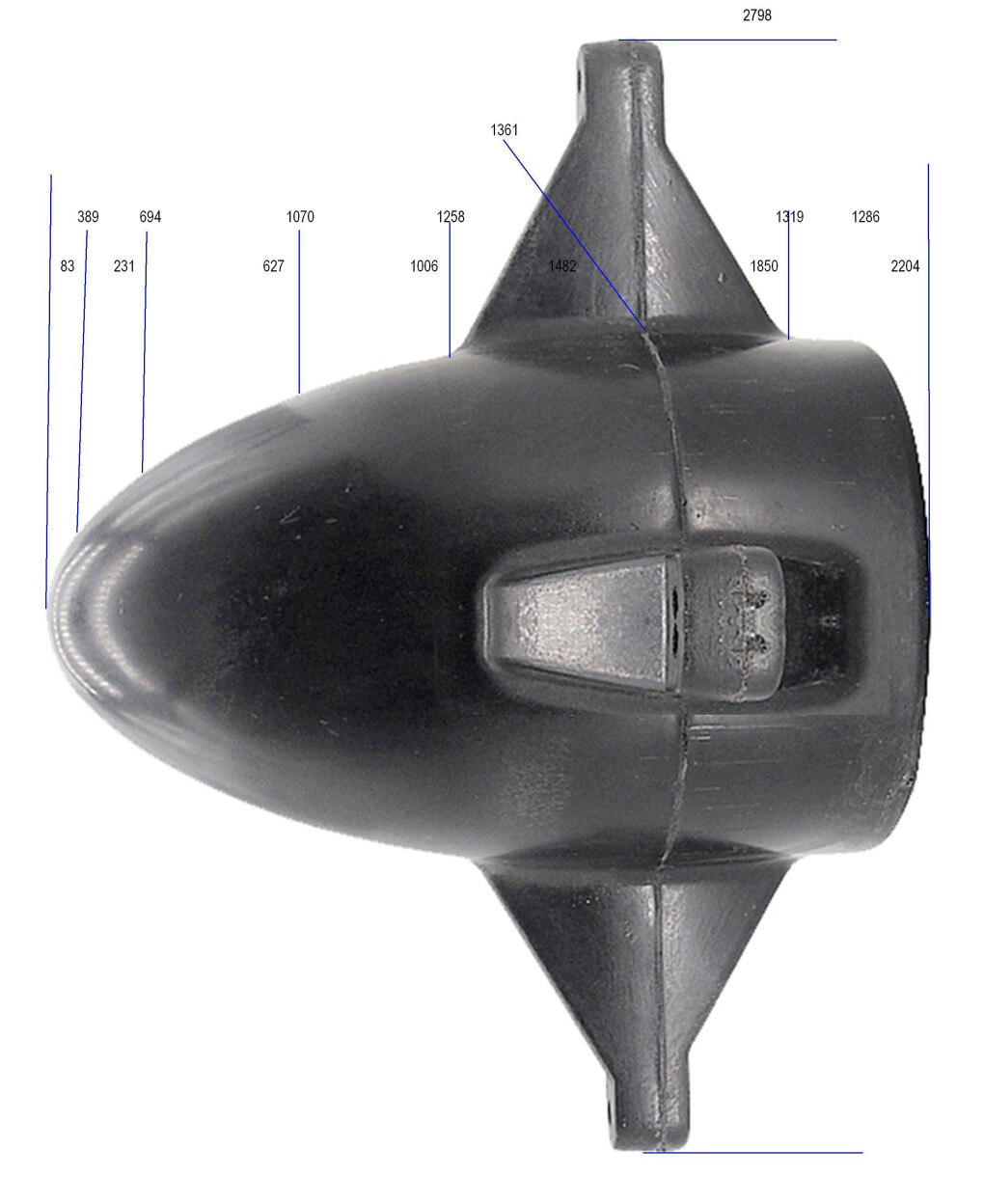

- il y aura au centre un "bullet" de diamètre 132 mm 220 mm long (déjà achetés) la photo est une cotation sur Irfanview (F12 mesurer puis changer la résolution en pixel)
- idéalement raccord avec mes pavillons JBL 400 Hz (mais plutôt 500 Hz recommandé) pour les 500 Hz, je n y suis pas encore ...
beaucoup de travail car mis à part Hornresp,
je regarde aussi la simulation de http://www.loudspeakerdatabase.com/ et
j'apprends à utiliser Ansys Claimspace pour le 3 D (copie écran en l'état)
Je peux déjà partager mon modèle Hornresp (dans l'état) car après il "suffit" de changer les paramètres.
pour la construction:
- multi-plis filmé 18 mm en panneaux de 1250 x 2500 (d'où la hauteur profondeur 1250/2 - épaisseur lame)
- pour les trous des évents, centrage par la plaque verte à ± 120 mm de l'avant avec foret long (gabarit sur face avant, perçage face courbe) puis perçage à la scie cloche en centrant sur avant trou de 8 mm, il faudra ensuite contre percer la plaque à 120 mm de l avant, dimensions trou oblong à confirmer
- matériau absorbant genre mousse caoutchouc voiture ou amortisseur lave linge sur fond 2 cm (amovible) et côté 1 cm, à définir
- arrondi pavillon, construction à définir, 3 x plaques de 5 mm ?
je suis occupée à dessiner quelque chose de similaire avec les particularités suivantes:
- haut parleur: RCF LF21X451 (21 pouces) (déjà achetés)
- j'utiliserai 4 évents circulaires DI 80 DE 90 mm car c'est facile d'ajuster la longueur suivant mesures acoustiques (dans la pièce chez moi avec REW) et/ou écoute
- il y aura au centre un "bullet" de diamètre 132 mm 220 mm long (déjà achetés) la photo est une cotation sur Irfanview (F12 mesurer puis changer la résolution en pixel)
- idéalement raccord avec mes pavillons JBL 400 Hz (mais plutôt 500 Hz recommandé) pour les 500 Hz, je n y suis pas encore ...
beaucoup de travail car mis à part Hornresp,
je regarde aussi la simulation de http://www.loudspeakerdatabase.com/ et
j'apprends à utiliser Ansys Claimspace pour le 3 D (copie écran en l'état)
Je peux déjà partager mon modèle Hornresp (dans l'état) car après il "suffit" de changer les paramètres.
pour la construction:
- multi-plis filmé 18 mm en panneaux de 1250 x 2500 (d'où la hauteur profondeur 1250/2 - épaisseur lame)
- pour les trous des évents, centrage par la plaque verte à ± 120 mm de l'avant avec foret long (gabarit sur face avant, perçage face courbe) puis perçage à la scie cloche en centrant sur avant trou de 8 mm, il faudra ensuite contre percer la plaque à 120 mm de l avant, dimensions trou oblong à confirmer
- matériau absorbant genre mousse caoutchouc voiture ou amortisseur lave linge sur fond 2 cm (amovible) et côté 1 cm, à définir
- arrondi pavillon, construction à définir, 3 x plaques de 5 mm ?
[ Dernière édition du message le 18/08/2023 à 17:35:46 ]
EloMCBo
18
Nouvel·le AFfilié·e
Membre depuis 19 ans
J'essaie d'utiliser Ansys pour la simulation réponse en fréquence (en autodidacte; pas facile: seulement une ancienne vidéo comme référence et tous les menus ont changé) et le dessin et le proto avance comme on peut le voir , je vais mettre un deuxième panneau cintrable 9 mm (vissés sur renforts intérieur) et pourrai percer les 4 évents circulaires. Ensuite amortissement à l'intérieur (mousse EVA) puis finition laque "le Tonkinois" ici 2 couches sur premiers panneaux cintrables.
[ Dernière édition du message le 24/09/2023 à 19:50:52 ]
EloMCBo
18
Nouvel·le AFfilié·e
Membre depuis 19 ans

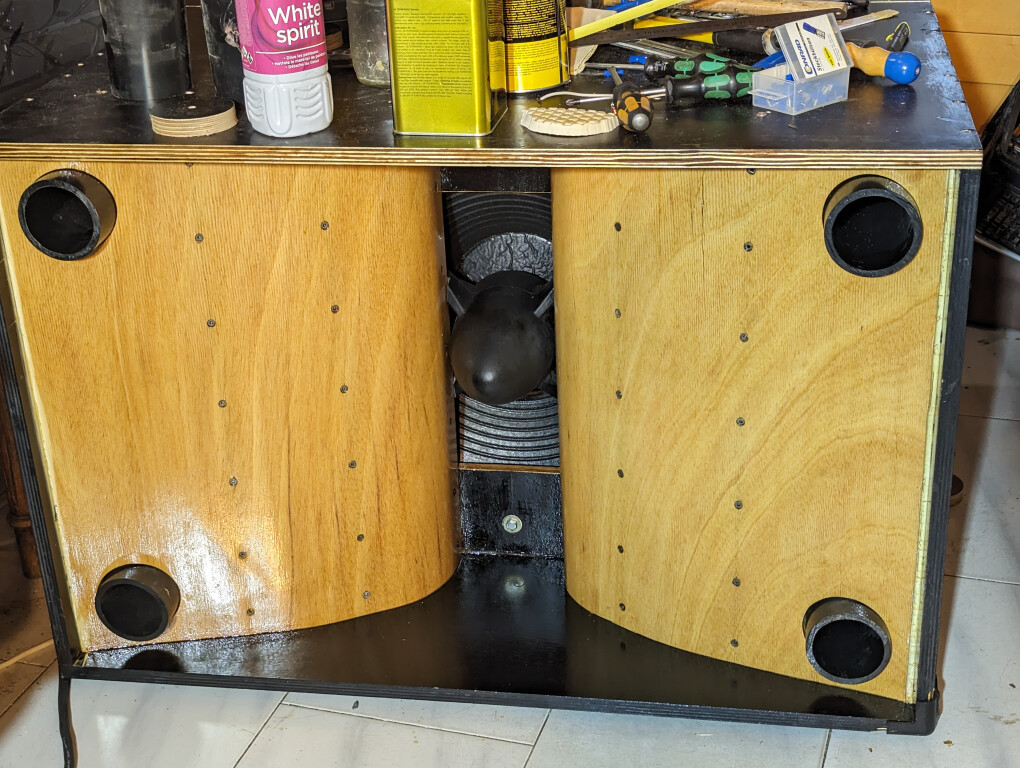

presque finie, cela ressemble à ceci, mesures et tests en cours
Franck-83
13
Nouvel·le AFfilié·e
Membre depuis 1 an
Franck-83
13
Nouvel·le AFfilié·e
Membre depuis 1 an
Chris Kazvon
17165
Drogué·e à l’AFéine
Membre depuis 14 ans
Hello ici
Ci dessous la façon dont je le ferais.
La version 1 n'est pas idéale.
Il faut vérifier si dans la version 1 l'angle d'expansion est identique entre S1/S2 et S2/S3, auquel cas tu peux faire la version 2 qui sera + fidèle
j'essaye de repasser d'ici pas longtemps si jamais tu réponds
Ci dessous la façon dont je le ferais.
La version 1 n'est pas idéale.
Il faut vérifier si dans la version 1 l'angle d'expansion est identique entre S1/S2 et S2/S3, auquel cas tu peux faire la version 2 qui sera + fidèle
j'essaye de repasser d'ici pas longtemps si jamais tu réponds
Chris Kazvon
-------------------------------------------------
Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard
Domb-vibrations
5
Nouvel·le AFfilié·e
Membre depuis 6 ans
Greetingz tous le monde !
Toujours incroyable de voir que le sujet est toujours actif et surtout que Chris, tu répondes encore, juste MERCI !
Je reviens avec le projet de simuler le plan d'un scoop que je ne connaissais pas: Le Super 914 !
Le lien du plan : https://planssystemes.notion.site/Super-914-d6edb1880a7242fb8ba574b29b8e995d
(il y a aussi un fichier hornresp qui permet de refaire la simu mais j'aimerais le simuler moi-même ensuite sur akabak donc je veux mieux comprendre Hornresp pour ce caisson)
Voici un sketch du plan que j'ai réalisé avec Fusion 360, un logiciel de CAO. Je vais le réutiliser pour déterminer les sections de la horn (S1, S2...) et les longueurs de trajet de l'onde entre les sections (L12, L23...). Le sketch en question:
Le haut parleur vient se fixer comme un scoop classique soit sur la planche vertical en haut à gauche.
Le scoop étant une Rear Loaded Horn (RLH), je vais appliquer la technique expliquer avant dans la discussion pour les RLH soit pour le MS46 de Marc.O.
Hors c'est là que les choses se compliquent.
Chris, comme tu l'expliquais pour le MS46, les expansions de la horn doivent être constantes pour pouvoir utiliser Hornresp. De plus, on a un nombre maximal d'expansion de (4 expansions entre les sections S1 et S5) donc on pourra placer 5 sections + 1 section qui correspond au "throat adapter".
Ma première question est donc: Comment décider ou placer les sections ?
Voici mon premier éssai, sans me contraindre par le nombre de section max de Hornresp :
Mon objectif ici est de déterminer le coefficient d'expansion entre les sections. Pour le calculer voici la formule que j'utilise:
Par exemple pour le coéfficient X12:
X12 = (S2 - S1) / L12
- Si X < 0, la horn rétrécit
- Si X = 0, la horn a une expansion nulle (elle ne rétrécit pas ni s'aggrandit)
- Si X > 0, la horn s'élargit
Si je trouve que X12 = X23, alors on a une expansion constante et je peux merge les deux sections. Pour calculer les distances entre les sections, j'ai suivi les explications de Chris cf les discussions précédentes.
En appliquant ce raisonnement, j'arrive à une répartition de section comme la suivante:
Hors on remarque que j'ai encore une section de trop. Mais de mes calculs j'ai l'impression que les coefficients d'expansions sont trop différents pour pouvoir "merge" deux sections entre elles. Par exemple enlever la section S2 pour n'avoir plus que la section S1 et S3 et considérer une expansion constante entre les deux.
Je partage ici comment j'ai calculé la longueur au sein d'un tournant du scoop. L'avantage du logiciel, c'est que l'on peut facilement faire un arc qui passe par les milieux des rayons et le logiciel donne directement la longeur. Dans cet exemple L34 = 287 mm (distance calculé dans la situation du deuxième sketch).
Si vous avez des conseils je suis preneur !
Et sinon passez de bonnes fêtes (même si c'est moins bien que le design de caisson pour faire la teuf au nouvel an)
Toujours incroyable de voir que le sujet est toujours actif et surtout que Chris, tu répondes encore, juste MERCI !
Je reviens avec le projet de simuler le plan d'un scoop que je ne connaissais pas: Le Super 914 !
Le lien du plan : https://planssystemes.notion.site/Super-914-d6edb1880a7242fb8ba574b29b8e995d
(il y a aussi un fichier hornresp qui permet de refaire la simu mais j'aimerais le simuler moi-même ensuite sur akabak donc je veux mieux comprendre Hornresp pour ce caisson)
Voici un sketch du plan que j'ai réalisé avec Fusion 360, un logiciel de CAO. Je vais le réutiliser pour déterminer les sections de la horn (S1, S2...) et les longueurs de trajet de l'onde entre les sections (L12, L23...). Le sketch en question:
Le haut parleur vient se fixer comme un scoop classique soit sur la planche vertical en haut à gauche.
Le scoop étant une Rear Loaded Horn (RLH), je vais appliquer la technique expliquer avant dans la discussion pour les RLH soit pour le MS46 de Marc.O.
Hors c'est là que les choses se compliquent.
Chris, comme tu l'expliquais pour le MS46, les expansions de la horn doivent être constantes pour pouvoir utiliser Hornresp. De plus, on a un nombre maximal d'expansion de (4 expansions entre les sections S1 et S5) donc on pourra placer 5 sections + 1 section qui correspond au "throat adapter".
Ma première question est donc: Comment décider ou placer les sections ?
Voici mon premier éssai, sans me contraindre par le nombre de section max de Hornresp :
Mon objectif ici est de déterminer le coefficient d'expansion entre les sections. Pour le calculer voici la formule que j'utilise:
Par exemple pour le coéfficient X12:
X12 = (S2 - S1) / L12
- Si X < 0, la horn rétrécit
- Si X = 0, la horn a une expansion nulle (elle ne rétrécit pas ni s'aggrandit)
- Si X > 0, la horn s'élargit
Si je trouve que X12 = X23, alors on a une expansion constante et je peux merge les deux sections. Pour calculer les distances entre les sections, j'ai suivi les explications de Chris cf les discussions précédentes.
En appliquant ce raisonnement, j'arrive à une répartition de section comme la suivante:
Hors on remarque que j'ai encore une section de trop. Mais de mes calculs j'ai l'impression que les coefficients d'expansions sont trop différents pour pouvoir "merge" deux sections entre elles. Par exemple enlever la section S2 pour n'avoir plus que la section S1 et S3 et considérer une expansion constante entre les deux.
Je partage ici comment j'ai calculé la longueur au sein d'un tournant du scoop. L'avantage du logiciel, c'est que l'on peut facilement faire un arc qui passe par les milieux des rayons et le logiciel donne directement la longeur. Dans cet exemple L34 = 287 mm (distance calculé dans la situation du deuxième sketch).
Si vous avez des conseils je suis preneur !
Et sinon passez de bonnes fêtes (même si c'est moins bien que le design de caisson pour faire la teuf au nouvel an)
[ Dernière édition du message le 24/12/2024 à 19:13:31 ]
Domb-vibrations
5
Nouvel·le AFfilié·e
Membre depuis 6 ans
Personne pour aider sur cette question ?
Chris Kazvon
17165
Drogué·e à l’AFéine
Membre depuis 14 ans
Salut,
Désolé pour le délai de réponse, pas facile de trouver du temps en ce moment ^^
ton LTC est dans le mauvais sens, il doit être horizontal (ça jouera uniquement sur les résonances calculées, c'est pas trop grave)
S1 semble quasi égale à S2.
Tu peux faire un essai en prenant jaune + orange = VTC
Avec LPT = L12 actuel ça devrait être pas trop mauvais dans le rendu
Et à ce moment là ton tronçon qui actuellement fait S1-S2 devient ton Throat Adapter
S1 actuelle devient Ap1
Et ta S2 actuelle devient ta nouvelle S1
Et pour confronter:
Tu fais un autre test avec S3 actuelle = S2, qui pour moi est plus propre que la solution précédente. Mais ça te fait deux méthodes à tester
Désolé pour le délai de réponse, pas facile de trouver du temps en ce moment ^^
ton LTC est dans le mauvais sens, il doit être horizontal (ça jouera uniquement sur les résonances calculées, c'est pas trop grave)
S1 semble quasi égale à S2.
Tu peux faire un essai en prenant jaune + orange = VTC
Avec LPT = L12 actuel ça devrait être pas trop mauvais dans le rendu
Et à ce moment là ton tronçon qui actuellement fait S1-S2 devient ton Throat Adapter
S1 actuelle devient Ap1
Et ta S2 actuelle devient ta nouvelle S1
Et pour confronter:
Tu fais un autre test avec S3 actuelle = S2, qui pour moi est plus propre que la solution précédente. Mais ça te fait deux méthodes à tester
Chris Kazvon
-------------------------------------------------
Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard
[ Dernière édition du message le 13/06/2025 à 23:35:48 ]
