Petite console 16 voies

oui je vois ce que tu veux dire..... C'est d'ailleurs la remarque que je m'étais faite ce matin, les lunchbox API sont bleues !!

Merci !!

Je viens de passer presque 1h au téléphone avec un formateur sérigraphie de chez tiflex.... c'est très tentant de se lancer là dedans.....

Les 2 derniers PCB des 16 line imput sont terminés !!

Je vais commencer à souder tout ça.... Il y en a 10 à souder, je crois que je vais faire 5 d'un coup puis 5 ensuite....

RDV dans quelques heures.

Ca yé.... 5 channel montés à l'instant......

J'en suis donc à 11, les 5 derniers j'essaie de les faire demain si j'ai le temps (faut bien 3 bonnes heures qd même....).

Ca prend forme et ça devient concret là !!!

voici le bleu anodisé de schaeffer, sur le EZ1073 (kit clone 1073). Ca tombe bien en plus il faut que je fasse graver une facade pour le mien !!!

http://sphotos-c.ak.fbcdn.net/hphotos-ak-ash3/577982_411016568972094_564056670_n.jpg

lien des photos :

https://www.groupdiy.com/index.php?topic=50617.0

Ca yé les 16 channels sont terminés ! juste 2/3 condo à souder mais j'ai oublié de percé 3 trous !!! je corrigerai ça tout à l'heure.

Si bien sûr, mais on reste tributaire de l'espacement des potards, qui avec les boutons sont pas si espacés que ça... Puis après découper toutes les plaques en 2 ajoute un somme de travail.... pour un gain financier pas énorme du tout.... les cartes sont du 16*10, format standard pour les plaques à insoler, ce qui simplifie la fabrication.

Ensuite j'aime assez les circuit un peu aérés justement, on y voit plus clair, la maintenance est plus facile, les piste sont plus large aussi ce qui est bon pour le signal.... meilleur que des pistes, certes un poil plus courte d'un circuit plus dense, plus fine....

Bravo offen !

T'es un malade, hein...

Tite question : les pistes larges et longues ne sont-elles pas plus sensibles aux parasites et autres rayonnements magnétiques ?

C'est certainement une affaire de compromis...

C'est loin d'être ce qui est le plus sensible dans un table de mix.... surtout qu'on est au niveau ligne là dedans.... Puis le boitier sera parfaitement blindé. D'autre part lors des tests il s'est avéré que la petite ronflette provenait des liaisons de bus de sommation, qui une fois réalisées avec un cable blindé avec la tresse relié à centre de masse fait disparaître la ronflette. Les channels en aucun cas ne produisent un tel bruit.

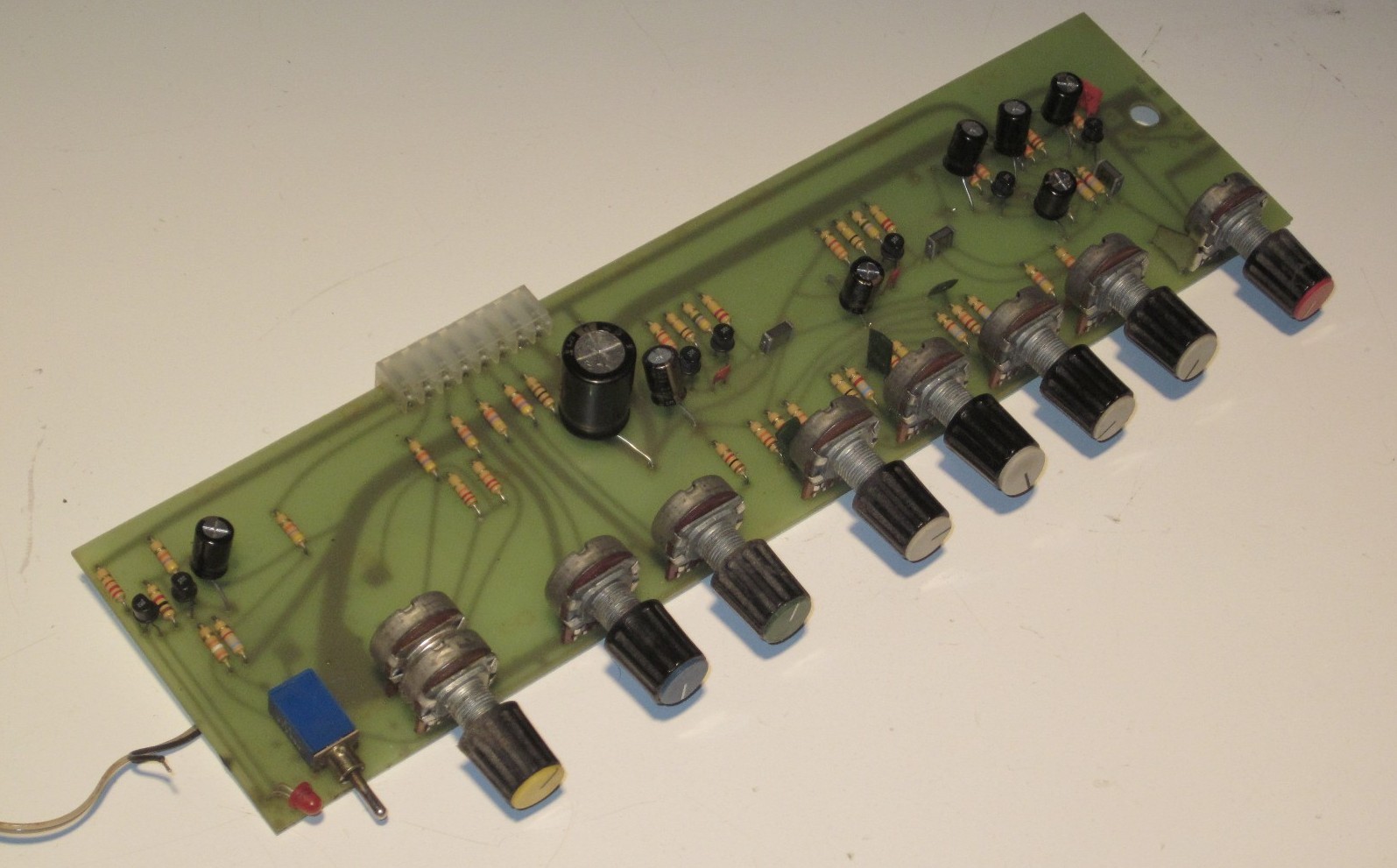

par exemple voici une carte d'entrée d'un gros magnéto TASCAM :

C'est du même ordre que moi niveau densité de composant. C'est d'ailleurs souvent le cas dans les consoles pour les channel strip, car le PCB doit se plier aux emplacement prévus pour les potards....

channel strip d'une soundcraft, même combat....

encore soundcraft... On peut pas dire que les composant soient sérrés !!

autre table "studiomaster" :

Schaeffer propose aussi de l'impression numérique sur alu anodisé, mais c'est un peu contraignant, cas alu naturel uniquement, et pas d'impression en blanc !

Donc ils sont en train de me chiffrer une façade alu anodisé naturel avec textes et inscriptions en noir. C'est un peu plus "basique", mais ça m’intéresse pour avoir un ordre de grandeur du prix.

Sinon ya la méthode artisanale avec les transfers à la main, comme sur mon pultec... Mais j'en ai bavé juste pour un pultec, alors 24 ch de mix.... j'imagine même pas..... !

Franchement j'ai aps trop envie de me prendre la tête, quitte à payer un peu prestation, qui de toute façon sera d'une super qualité si je faire faire. Sinon je pourrai aussi me fabriquer mes condo avec du papier de l'huile et du papier alu   puis m'enrouler mes transfos avec du fil à coudre.....
