. Il ne me reste plus qu'a changer les résistances.
jey_servais
2
Nouvel·le AFfilié·e
Membre depuis 12 ans
props
5783
Je poste, donc je suis
Membre depuis 17 ans
Salut et bienvenue,
Oui c'est probablement normal, les fuzz face ont un niveau de sortie bas, et pour avoir vraiment du volume, il ne faut pas hésiter à pousser au delà des 3/4.
Une modification très simple pour récupérer un peu plus de volume en sortie, tu peux remplacer la résistance de 330 Ohm (ou 470 selon les montages) par une 1k. C'est une des modifs appelées "Roger Mayer / Hendrix mods".
Autre possibilité, lui adjoindre un circuit de booster en sortie de ta fuzz, comme un clone de Super Hard On, très simple à monter et qui va propulser ta fuzz dans la stratosphère
Oui c'est probablement normal, les fuzz face ont un niveau de sortie bas, et pour avoir vraiment du volume, il ne faut pas hésiter à pousser au delà des 3/4.
Une modification très simple pour récupérer un peu plus de volume en sortie, tu peux remplacer la résistance de 330 Ohm (ou 470 selon les montages) par une 1k. C'est une des modifs appelées "Roger Mayer / Hendrix mods".
Autre possibilité, lui adjoindre un circuit de booster en sortie de ta fuzz, comme un clone de Super Hard On, très simple à monter et qui va propulser ta fuzz dans la stratosphère
[ Dernière édition du message le 08/04/2017 à 19:07:21 ]
jey_servais
2
Nouvel·le AFfilié·e
Membre depuis 12 ans
Citation de props :
Merci Props ça me rassure que dans ma vie de boulet, j'arrive de temps en temps a faire les choses correctement ... tu peux remplacer la résistance de 330 Ohm (ou 470 selon les montages) par une 1k. C'est une des modifs appelées "Roger Mayer / Hendrix mods"...
. Il ne me reste plus qu'a changer les résistances.props
5783
Je poste, donc je suis
Membre depuis 17 ans
De rien, la fuzz face n'est contrairement aux apparences pas le circuit le plus facile à réaliser.
Bien sûr ce n'est pas le nombre de composants à souder qui va être épuisant, mais plutôt que tous les composants interagissent entre eux, et que la moindre variation de valeur ou de qualité va avoir un effet immédiat. Quelques kOhm de plus ou de moins sur une résistance et le son devient brouillon, ou bien ça part en auto-oscillation.
Je suis loin d'être un cador, j'ai quand même fait quelques projets un peu hot (des trucs avec plein de boutons, des circuits avec + de 100 composants), il m'arrive encore de me casser les dents sur une bête fuzz face
Pour débuter finalement, je trouve les kits à 4 ou 5 potars (69 et Fuzz Factory) plus adaptés pour des débutants, on a plus de chance d'avoir un effet qu'on puisse régler à son goût. D'ailleurs mon tout premier montage (une 69) est une de mes préférées, je l'utilise toujours pas mal.
Bien sûr ce n'est pas le nombre de composants à souder qui va être épuisant, mais plutôt que tous les composants interagissent entre eux, et que la moindre variation de valeur ou de qualité va avoir un effet immédiat. Quelques kOhm de plus ou de moins sur une résistance et le son devient brouillon, ou bien ça part en auto-oscillation.
Je suis loin d'être un cador, j'ai quand même fait quelques projets un peu hot (des trucs avec plein de boutons, des circuits avec + de 100 composants), il m'arrive encore de me casser les dents sur une bête fuzz face
Pour débuter finalement, je trouve les kits à 4 ou 5 potars (69 et Fuzz Factory) plus adaptés pour des débutants, on a plus de chance d'avoir un effet qu'on puisse régler à son goût. D'ailleurs mon tout premier montage (une 69) est une de mes préférées, je l'utilise toujours pas mal.
Lester Draper-bolton
18
Nouvel·le AFfilié·e
Membre depuis 5 ans
tofe
5740
Je poste, donc je suis
Membre depuis 20 ans
coldtrash
5
Nouvel·le AFfilié·e
Membre depuis 12 ans
Hello tout le monde !
Je viens de monter la Fuzz face silicon de chez Das Muziding sans trop galérer (première pédale DIY que je bricole) mais problème : j'ai du son en mode off, plus de son quand je l'enclenche malgré la LED allumée... A priori j'ai bien mis les composants aux bons endroits, j'ai vérifié à plusieurs reprises, mais aucun son n'en sort... Est ce qu'un composant pourrait "cramer" à la soudure ?
Merci bien !
Wil
Je viens de monter la Fuzz face silicon de chez Das Muziding sans trop galérer (première pédale DIY que je bricole) mais problème : j'ai du son en mode off, plus de son quand je l'enclenche malgré la LED allumée... A priori j'ai bien mis les composants aux bons endroits, j'ai vérifié à plusieurs reprises, mais aucun son n'en sort... Est ce qu'un composant pourrait "cramer" à la soudure ?
Merci bien !
Wil
props
5783
Je poste, donc je suis
Membre depuis 17 ans
Salut,
Bravo pour ton premier montage !
Il n'y a pas forcément de rapport entre la présence ou l'absence de son, et le fait que la LED s'allume ou non, celle-ci étant sur un circuit parallèle.
Cramer un composant est toujours possible, mais c'est souvent une erreur au niveau du câblage ou du sens de montage d'un composant.

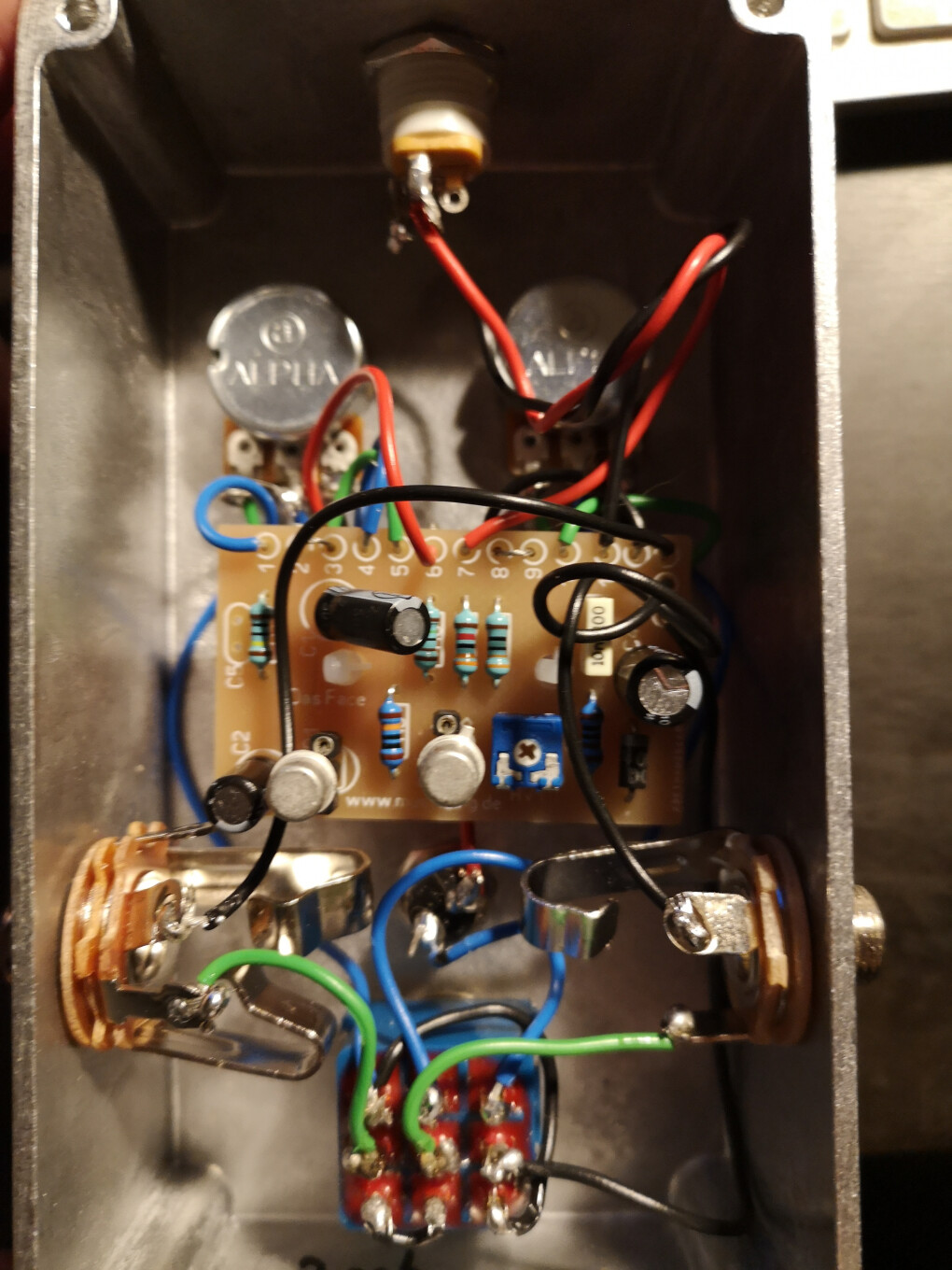

Difficile à première vue de déceler une erreur de montage en regardant ta photo, voici quelques pistes d'erreurs les plus courantes à vérifier :
- vérifie le sens des condensateurs polarisés (les 2 cylindriques)
- vérifie le sens de montage des transistors
- vérifie tout le cablage, notamment celui du footswitch ainsi que des potars
- vérifie le cablage du jack d'alimentation (il y a 3 pattes pour deux fils, c'est très facile de se planter)
Bravo pour ton premier montage !
Il n'y a pas forcément de rapport entre la présence ou l'absence de son, et le fait que la LED s'allume ou non, celle-ci étant sur un circuit parallèle.
Cramer un composant est toujours possible, mais c'est souvent une erreur au niveau du câblage ou du sens de montage d'un composant.
Difficile à première vue de déceler une erreur de montage en regardant ta photo, voici quelques pistes d'erreurs les plus courantes à vérifier :
- vérifie le sens des condensateurs polarisés (les 2 cylindriques)
- vérifie le sens de montage des transistors
- vérifie tout le cablage, notamment celui du footswitch ainsi que des potars
- vérifie le cablage du jack d'alimentation (il y a 3 pattes pour deux fils, c'est très facile de se planter)
coldtrash
5
Nouvel·le AFfilié·e
Membre depuis 12 ans
Hello Props !
Je vais checker ça dès que j'ai 5 minutes. C'est fort possible que j'ai foiré un cablage à un endroit ou une soudure, par contre je pense être propre sur le sens des transistors/condensateurs, j'ai vérifié à plusieurs reprises en me fiant à la documentation, mais sait-on jamais !
Merci à toi, je reviens dès que j'ai bidouillé tout ça
Je vais checker ça dès que j'ai 5 minutes. C'est fort possible que j'ai foiré un cablage à un endroit ou une soudure, par contre je pense être propre sur le sens des transistors/condensateurs, j'ai vérifié à plusieurs reprises en me fiant à la documentation, mais sait-on jamais !
Merci à toi, je reviens dès que j'ai bidouillé tout ça
[ Dernière édition du message le 21/10/2024 à 20:54:02 ]
