Le site Beavis a publié des mods pour celle de chez Buil Your Own Clone, ça devrait parfaitement fonctionner pour notre Das Musikding! http://www.beavisaudio.com/Projects/FuzzLab/byocfuzzmods.htm
http://www.beavisaudio.com/Projects/FuzzLab/FuzzCloneMods_V2.gif
Une superbe source pour toutes sortes d'effet DIY, faut juste causer angliche quoi!
--------------------------------------------
À noter qu'elle rentre dans un boîtier bien étroit en s'y prenant bien:
Je ne vous cache pas qu'il faut batailler sérieusement! Acheter des potards 9mm déjà, enlever l'embase de pile et le jack stéréo en entrée pour un mono.
Partagez vos trucs à vous aussi! Vos expériences aussi pourquoi pas!
http://www.beavisaudio.com/Projects/FuzzLab/FuzzCloneMods_V2.gif
Une superbe source pour toutes sortes d'effet DIY, faut juste causer angliche quoi!
--------------------------------------------
À noter qu'elle rentre dans un boîtier bien étroit en s'y prenant bien:
Je ne vous cache pas qu'il faut batailler sérieusement! Acheter des potards 9mm déjà, enlever l'embase de pile et le jack stéréo en entrée pour un mono.
Partagez vos trucs à vous aussi! Vos expériences aussi pourquoi pas!
kristoc'h
2641
Squatteur·euse d’AF
Membre depuis 18 ans
.Gwe
1326
AFicionado·a
Membre depuis 16 ans
Anonyme
Ma petite contribution pour les mods de FF:
Un potard de tonalité (un tone blender plutôt, qui permet de gérer le niveau de basses), celui de l'Easy Face de Joe Gagan. Il permet d'avoir une plage de valeur entre .01 uF et 3.3 uF. Sur ma FF, il est debrayable via un toggle switch, ce qui me permet d'avoir une valeur "stock" (2.2uF) avec le condo d'origine, ou bien de passer par le tone blend.
A insérer a la place du condensateur d’entrée (2.2uF). Attention a respecter le sens de montage (polarité des condos si ils sont polarisés).
Sinon, j'aime bien ajouter deux prises test (pour multimètre), une reliée au collecteur de Q2, l'autre a la masse, afin de pouvoir mesurer le bias sans avoir a ouvrir la boite a chaque fois... cette petite astuce va de paire avec le potard de réglage de bias.
Les photos de ces mods sont sur mon profil...
Un potard de tonalité (un tone blender plutôt, qui permet de gérer le niveau de basses), celui de l'Easy Face de Joe Gagan. Il permet d'avoir une plage de valeur entre .01 uF et 3.3 uF. Sur ma FF, il est debrayable via un toggle switch, ce qui me permet d'avoir une valeur "stock" (2.2uF) avec le condo d'origine, ou bien de passer par le tone blend.
A insérer a la place du condensateur d’entrée (2.2uF). Attention a respecter le sens de montage (polarité des condos si ils sont polarisés).
Sinon, j'aime bien ajouter deux prises test (pour multimètre), une reliée au collecteur de Q2, l'autre a la masse, afin de pouvoir mesurer le bias sans avoir a ouvrir la boite a chaque fois... cette petite astuce va de paire avec le potard de réglage de bias.
Les photos de ces mods sont sur mon profil...
albou
3072
Squatteur·euse d’AF
Membre depuis 16 ans
Balley Warson
13646
Drogué·e à l’AFéine
Membre depuis 15 ans
mastablast
2
Nouvel·le AFfilié·e
Membre depuis 14 ans
.Gwe
1326
AFicionado·a
Membre depuis 16 ans
albou
3072
Squatteur·euse d’AF
Membre depuis 16 ans
En même temps quand on achète une fuzz face faut pas s'attendre à une simulation de Fender Princeton
Là t'es sur du fuzz sans concession mais tu dois déjà être au courrant
Comme dit juste au dessus la particularité de ce kit c'est qu'il y a un mini potard interne qui règle le Bias (stabilité dans la langue de molière) que tu peux faire pivoter avec un tournevis.
Concrètement, quand tu tournes vers la gauche tu obtiens un son avec très peu de sustain, perte de volume modérée, mais une attaque et une force incroyable, en contrepartie le son peut vraiment devenir dégueulasse façon batterie-qui-rend-l'âme. A l'extrême c'est bien pour délirer, mais souvent inexploitable en groupe.
Vers la droite le son est plus "stable" (d'où le nom) avec un fuzz bien ouvert, son plus chaud et plus de basses etc ...
Certaines fuzz disposent d'un potard externe de Bias (ou stab.), très pratique pour un fuzz ou autre saturations germanium/silicium. Mais pour ce modèle en particulier, il faudra faire un réglage et refermer.
Je te conseille de tout brancher avec la pédale ouverte et un tournevis à portée de main.
On dit qu'il vaut mieux l'entendre qu'en parler, et c'est encore plus vrai dans ce cas précis
Là t'es sur du fuzz sans concession mais tu dois déjà être au courrant
Comme dit juste au dessus la particularité de ce kit c'est qu'il y a un mini potard interne qui règle le Bias (stabilité dans la langue de molière) que tu peux faire pivoter avec un tournevis.
Concrètement, quand tu tournes vers la gauche tu obtiens un son avec très peu de sustain, perte de volume modérée, mais une attaque et une force incroyable, en contrepartie le son peut vraiment devenir dégueulasse façon batterie-qui-rend-l'âme. A l'extrême c'est bien pour délirer, mais souvent inexploitable en groupe.
Vers la droite le son est plus "stable" (d'où le nom) avec un fuzz bien ouvert, son plus chaud et plus de basses etc ...
Certaines fuzz disposent d'un potard externe de Bias (ou stab.), très pratique pour un fuzz ou autre saturations germanium/silicium. Mais pour ce modèle en particulier, il faudra faire un réglage et refermer.
Je te conseille de tout brancher avec la pédale ouverte et un tournevis à portée de main.
On dit qu'il vaut mieux l'entendre qu'en parler, et c'est encore plus vrai dans ce cas précis
"Hold it to your ear and hear the ocean ..."
jey_servais
2
Nouvel·le AFfilié·e
Membre depuis 14 ans
props
5949
Je poste, donc je suis
Membre depuis 18 ans
Salut et bienvenue,
Oui c'est probablement normal, les fuzz face ont un niveau de sortie bas, et pour avoir vraiment du volume, il ne faut pas hésiter à pousser au delà des 3/4.
Une modification très simple pour récupérer un peu plus de volume en sortie, tu peux remplacer la résistance de 330 Ohm (ou 470 selon les montages) par une 1k. C'est une des modifs appelées "Roger Mayer / Hendrix mods".
Autre possibilité, lui adjoindre un circuit de booster en sortie de ta fuzz, comme un clone de Super Hard On, très simple à monter et qui va propulser ta fuzz dans la stratosphère
Oui c'est probablement normal, les fuzz face ont un niveau de sortie bas, et pour avoir vraiment du volume, il ne faut pas hésiter à pousser au delà des 3/4.
Une modification très simple pour récupérer un peu plus de volume en sortie, tu peux remplacer la résistance de 330 Ohm (ou 470 selon les montages) par une 1k. C'est une des modifs appelées "Roger Mayer / Hendrix mods".
Autre possibilité, lui adjoindre un circuit de booster en sortie de ta fuzz, comme un clone de Super Hard On, très simple à monter et qui va propulser ta fuzz dans la stratosphère
jey_servais
2
Nouvel·le AFfilié·e
Membre depuis 14 ans
Citation de props :
Merci Props ça me rassure que dans ma vie de boulet, j'arrive de temps en temps a faire les choses correctement ... tu peux remplacer la résistance de 330 Ohm (ou 470 selon les montages) par une 1k. C'est une des modifs appelées "Roger Mayer / Hendrix mods"...
. Il ne me reste plus qu'a changer les résistances.props
5949
Je poste, donc je suis
Membre depuis 18 ans
De rien, la fuzz face n'est contrairement aux apparences pas le circuit le plus facile à réaliser.
Bien sûr ce n'est pas le nombre de composants à souder qui va être épuisant, mais plutôt que tous les composants interagissent entre eux, et que la moindre variation de valeur ou de qualité va avoir un effet immédiat. Quelques kOhm de plus ou de moins sur une résistance et le son devient brouillon, ou bien ça part en auto-oscillation.
Je suis loin d'être un cador, j'ai quand même fait quelques projets un peu hot (des trucs avec plein de boutons, des circuits avec + de 100 composants), il m'arrive encore de me casser les dents sur une bête fuzz face
Pour débuter finalement, je trouve les kits à 4 ou 5 potars (69 et Fuzz Factory) plus adaptés pour des débutants, on a plus de chance d'avoir un effet qu'on puisse régler à son goût. D'ailleurs mon tout premier montage (une 69) est une de mes préférées, je l'utilise toujours pas mal.
Bien sûr ce n'est pas le nombre de composants à souder qui va être épuisant, mais plutôt que tous les composants interagissent entre eux, et que la moindre variation de valeur ou de qualité va avoir un effet immédiat. Quelques kOhm de plus ou de moins sur une résistance et le son devient brouillon, ou bien ça part en auto-oscillation.
Je suis loin d'être un cador, j'ai quand même fait quelques projets un peu hot (des trucs avec plein de boutons, des circuits avec + de 100 composants), il m'arrive encore de me casser les dents sur une bête fuzz face
Pour débuter finalement, je trouve les kits à 4 ou 5 potars (69 et Fuzz Factory) plus adaptés pour des débutants, on a plus de chance d'avoir un effet qu'on puisse régler à son goût. D'ailleurs mon tout premier montage (une 69) est une de mes préférées, je l'utilise toujours pas mal.
Lester Draper-bolton
18
Nouvel·le AFfilié·e
Membre depuis 7 ans
tofe
5753
Je poste, donc je suis
Membre depuis 21 ans
coldtrash
5
Nouvel·le AFfilié·e
Membre depuis 14 ans
Hello tout le monde !
Je viens de monter la Fuzz face silicon de chez Das Muziding sans trop galérer (première pédale DIY que je bricole) mais problème : j'ai du son en mode off, plus de son quand je l'enclenche malgré la LED allumée... A priori j'ai bien mis les composants aux bons endroits, j'ai vérifié à plusieurs reprises, mais aucun son n'en sort... Est ce qu'un composant pourrait "cramer" à la soudure ?
Merci bien !
Wil
Je viens de monter la Fuzz face silicon de chez Das Muziding sans trop galérer (première pédale DIY que je bricole) mais problème : j'ai du son en mode off, plus de son quand je l'enclenche malgré la LED allumée... A priori j'ai bien mis les composants aux bons endroits, j'ai vérifié à plusieurs reprises, mais aucun son n'en sort... Est ce qu'un composant pourrait "cramer" à la soudure ?
Merci bien !
Wil
props
5949
Je poste, donc je suis
Membre depuis 18 ans
Salut,
Bravo pour ton premier montage !
Il n'y a pas forcément de rapport entre la présence ou l'absence de son, et le fait que la LED s'allume ou non, celle-ci étant sur un circuit parallèle.
Cramer un composant est toujours possible, mais c'est souvent une erreur au niveau du câblage ou du sens de montage d'un composant.
Difficile à première vue de déceler une erreur de montage en regardant ta photo, voici quelques pistes d'erreurs les plus courantes à vérifier :

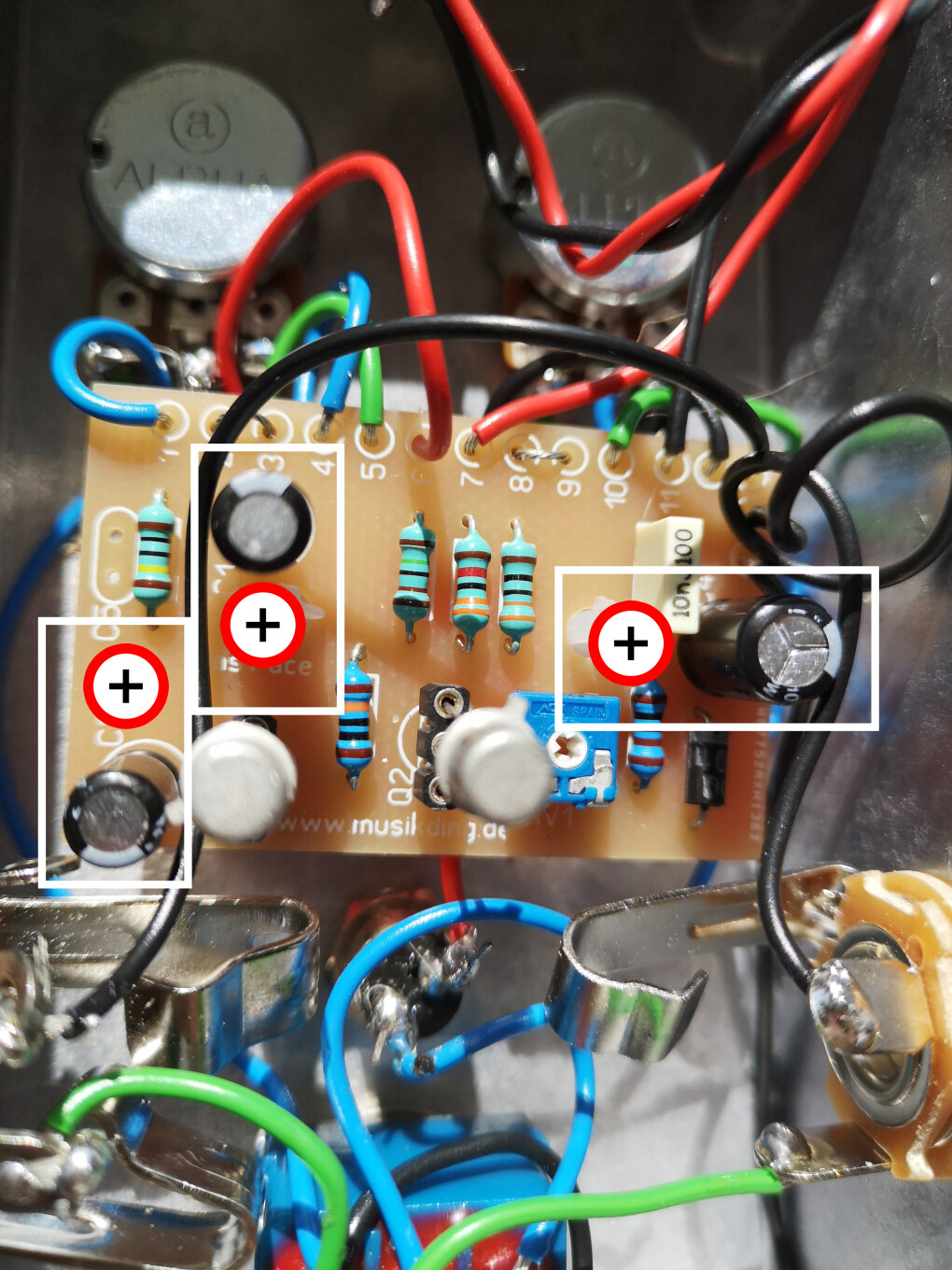

- vérifie le sens des condensateurs polarisés (les 2 cylindriques)
- vérifie le sens de montage des transistors
- vérifie tout le cablage, notamment celui du footswitch ainsi que des potars
- vérifie le cablage du jack d'alimentation (il y a 3 pattes pour deux fils, c'est très facile de se planter)
Bravo pour ton premier montage !
Il n'y a pas forcément de rapport entre la présence ou l'absence de son, et le fait que la LED s'allume ou non, celle-ci étant sur un circuit parallèle.
Cramer un composant est toujours possible, mais c'est souvent une erreur au niveau du câblage ou du sens de montage d'un composant.
Difficile à première vue de déceler une erreur de montage en regardant ta photo, voici quelques pistes d'erreurs les plus courantes à vérifier :
- vérifie le sens des condensateurs polarisés (les 2 cylindriques)
- vérifie le sens de montage des transistors
- vérifie tout le cablage, notamment celui du footswitch ainsi que des potars
- vérifie le cablage du jack d'alimentation (il y a 3 pattes pour deux fils, c'est très facile de se planter)
coldtrash
5
Nouvel·le AFfilié·e
Membre depuis 14 ans
Hello Props !
Je vais checker ça dès que j'ai 5 minutes. C'est fort possible que j'ai foiré un cablage à un endroit ou une soudure, par contre je pense être propre sur le sens des transistors/condensateurs, j'ai vérifié à plusieurs reprises en me fiant à la documentation, mais sait-on jamais !
Merci à toi, je reviens dès que j'ai bidouillé tout ça
Je vais checker ça dès que j'ai 5 minutes. C'est fort possible que j'ai foiré un cablage à un endroit ou une soudure, par contre je pense être propre sur le sens des transistors/condensateurs, j'ai vérifié à plusieurs reprises en me fiant à la documentation, mais sait-on jamais !
Merci à toi, je reviens dès que j'ai bidouillé tout ça
pemberton
2687
Squatteur·euse d’AF
Membre depuis 22 ans
coldtrash
5
Nouvel·le AFfilié·e
Membre depuis 14 ans
Re !
Alors, à priori les câblages m'ont l'air bons, les soudures également (bon, c'est pas du grand art, mais pas de "pont" entre deux points)
Est ce que ça viendrait du sens des transistors (les cylindres noirs, désolé je suis un vrai novice :D ) ? Nous sommes d'accord que les bandes grises claires sont les - c'est bien ça ? Les "+" sur la photo sont ceux sur la pcb.
Dans tous les cas merci pour vos explications précédentes !
Alors, à priori les câblages m'ont l'air bons, les soudures également (bon, c'est pas du grand art, mais pas de "pont" entre deux points)
Est ce que ça viendrait du sens des transistors (les cylindres noirs, désolé je suis un vrai novice :D ) ? Nous sommes d'accord que les bandes grises claires sont les - c'est bien ça ? Les "+" sur la photo sont ceux sur la pcb.
Dans tous les cas merci pour vos explications précédentes !
Vibraphonik
3240
Squatteur·euse d’AF
Membre depuis 9 ans
Citation de coldtrash :
... Est ce que ça viendrait du sens des transistors (les cylindres noirs, désolé je suis un vrai novice :D ) ? Nous sommes d'accord que les bandes grises claires sont les - c'est bien ça ? Les "+" sur la photo sont ceux sur la pcb.
Ce sont des condensateurs électrolytiques (pas des transistors), mais ils sont bien orientés (la bande blanche correspond bien au "-"). Le souci ne vient pas de là.
Vérifie bien, par contre, l'orientation des transistors...
PS : il y a un emplacement non utilisé aussi (C5 ?). Il ne manque rien ?
coldtrash
5
Nouvel·le AFfilié·e
Membre depuis 14 ans
Merci pour ton retour !
L'orientation des transistors est bonne, l'une la "languette" en bas, l'autre en haut comme indiqué sur la pcb.
En C5 c'est optionnel pour y mettre la pièce à tête orange toute ronde pour atténuer la tonalité il me semble...
Bon, je vais revoir mon dossier...
Merci encore
L'orientation des transistors est bonne, l'une la "languette" en bas, l'autre en haut comme indiqué sur la pcb.
En C5 c'est optionnel pour y mettre la pièce à tête orange toute ronde pour atténuer la tonalité il me semble...
Bon, je vais revoir mon dossier...
Merci encore
Vibraphonik
3240
Squatteur·euse d’AF
Membre depuis 9 ans
