restauration d'une Goya Rangemaster 109-R
- 13 réponses
- 5 participants
- 705 vues
- 7 followers

0tom0
471

Posteur·euse AFfamé·e
Membre depuis 14 ans
Sujet de la discussion Posté le 17/12/2018 à 20:33:55restauration d'une Goya Rangemaster 109-R
Voilà, ça faisait longtemps que j'en voulais une
Seulement, vu que j'espère bien m'en servir comme guitare principale, ou au moins autant que ma SG, y'a quelques modifs à faire.
Et comme toujours, je partage tout ici au cas où ça pourrait intéresser quelqu'un.
la bête :

Première étape : le chevalet. C'est le truc le plus facile à faire une fois les cordes enlevées.

Un gros démontage / nettoyage, plusieurs heures dans du WD40 pour dégripper les rouleaux et ça devrait le faire
Ensuite, redressement des supports micros :

Avant :

deux cales en bois et un étau plus tard :

là je m'attaque au switches, j'publie la suite dès que j'ai les photos et des résultats

Seulement, vu que j'espère bien m'en servir comme guitare principale, ou au moins autant que ma SG, y'a quelques modifs à faire.
Et comme toujours, je partage tout ici au cas où ça pourrait intéresser quelqu'un.
la bête :
Première étape : le chevalet. C'est le truc le plus facile à faire une fois les cordes enlevées.
Un gros démontage / nettoyage, plusieurs heures dans du WD40 pour dégripper les rouleaux et ça devrait le faire
Ensuite, redressement des supports micros :
Avant :
deux cales en bois et un étau plus tard :
là je m'attaque au switches, j'publie la suite dès que j'ai les photos et des résultats


le reverend
33800

Vie après AF ?
Membre depuis 21 ans
2 Posté le 18/12/2018 à 17:58:42
flagage
0
Putain, 22 ans que je traine sur AF : tout ce temps où j'aurais pu faire de la musique ! :-( :-)

kosmix
51735

AF, je suis ton père
Membre depuis 20 ans
3 Posté le 18/12/2018 à 18:09:14
Une gratte intéressante, je ne connaissais pas

0
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

Desmodue
5291

Je poste, donc je suis
Membre depuis 20 ans
4 Posté le 18/12/2018 à 19:05:27
Elle n'est sûrement pas d'hier cette gratte, à vue de nez des années 60 ! Marrant ces quatre "1/2 micros", je suppose que ça doit permettre des combinaisons peu courantes du genre 1/2 chevalet + 1/2 manche.
Peut-être avant un trempage dans un produit un peu agressif genre Coca (si, si, pH 2 ou 3...) histoire de bouffer l'oxydation et la crasse puis rinçage à l'eau déminéralisée, séchage, et enfin WD 40 ? Avec les parties visibles du chevalet il vaudrait mieux y aller mollo du décapage par contre...
Citation :
Un gros démontage / nettoyage, plusieurs heures dans du WD40 pour dégripper les rouleaux et ça devrait le faire
Peut-être avant un trempage dans un produit un peu agressif genre Coca (si, si, pH 2 ou 3...) histoire de bouffer l'oxydation et la crasse puis rinçage à l'eau déminéralisée, séchage, et enfin WD 40 ? Avec les parties visibles du chevalet il vaudrait mieux y aller mollo du décapage par contre...
0
[ Dernière édition du message le 21/12/2018 à 19:34:58 ]

0tom0
471

Posteur·euse AFfamé·e
Membre depuis 14 ans
5 Posté le 22/12/2018 à 13:36:35
@Desmodue : elle a été produite entre 1965 et 1969, et oui, le sélecteur permet de mettre la moitié du micro manche et la moitié du micro chevalet
A propos de chevalet, le dégrippage a plutôt marché, mais je suis pas ultra fan de la construction du truc, c'est que de la tôle emboutie, niveau rigidité et masse c'est pas fou fou. Du coup j'vais sans doutes acheter un chevalet équipé de rouleaux et refaire le corps en acier allié pour un max de sustain/harmoniques.
Pour ce qui est du sélecteur, c'est un fonctionnement assez astucieux et ça ressemble vraiment à ce que j'ai pu trouver en démontant des vieilles radios dans mon enfance :

Chaque bouton actionne une fourchette en bronze qui vient positionner 5 cames dans des contacts. Malheureusement, toutes les cames d'origine sont cassées à un endroit ou à un autre, donc il a fallu que je refasse les 5.

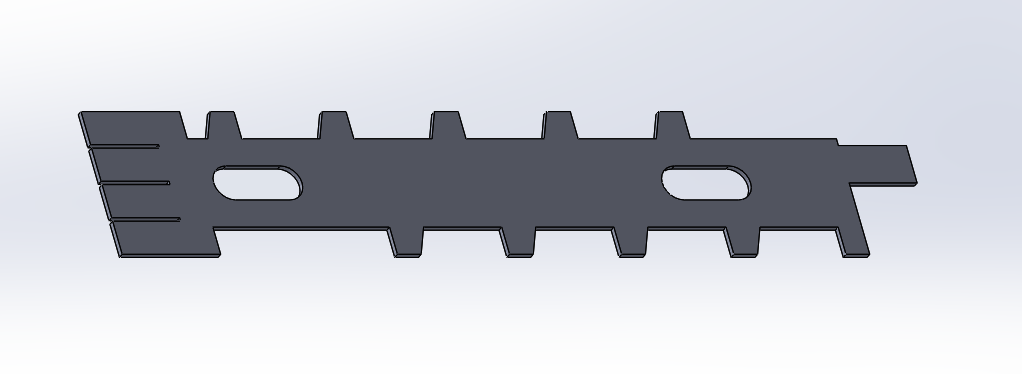

Elles sont en plastique de 0.8mm d'épais, du coup j'ai commencé par dessiner un patron sur solidworks pour pouvoir découper une pochette plastique de 0.8mm d'épaisseur.

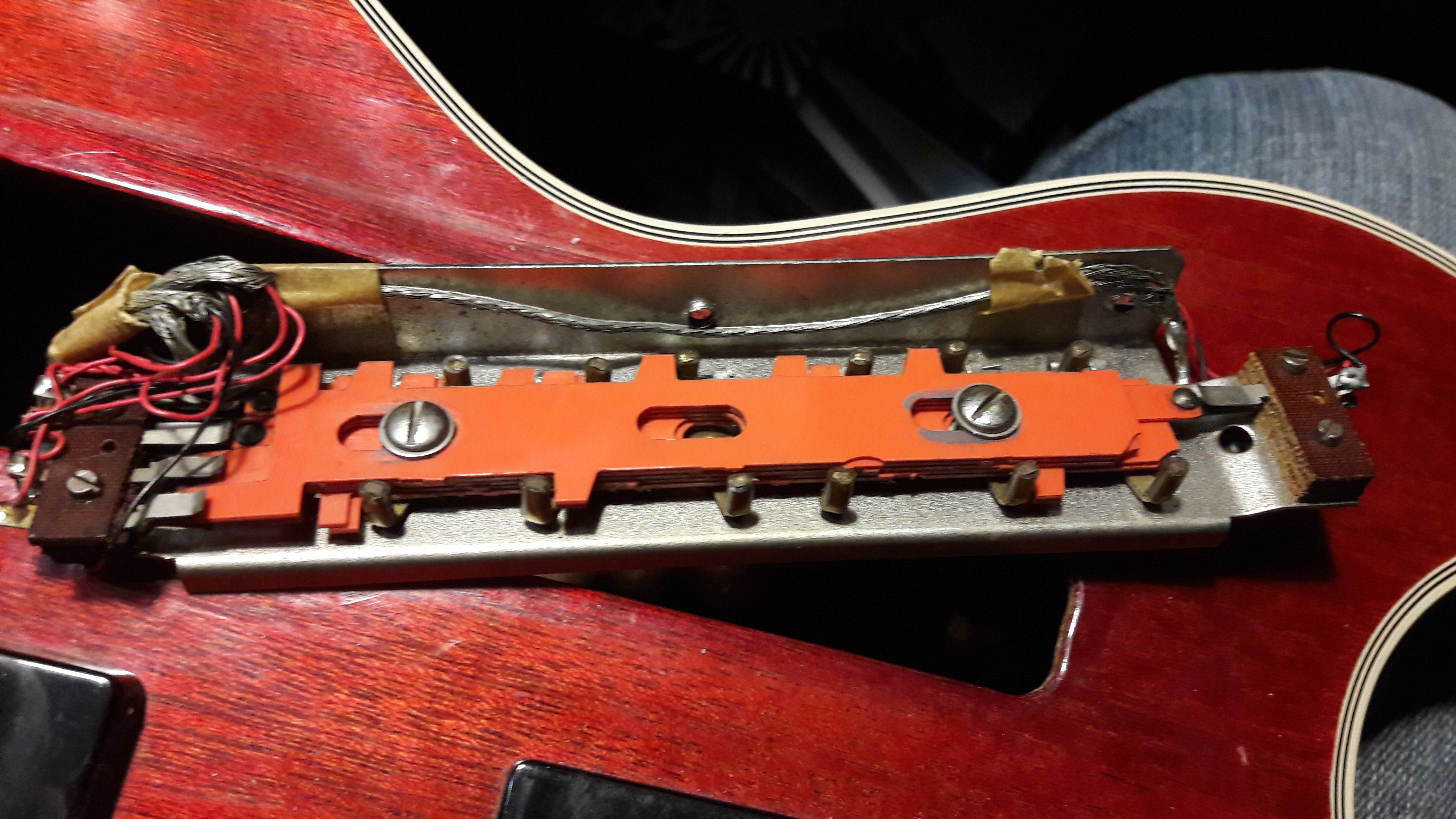

Une fois remonté, ça donne ça :

Je suis pas ultra satisfait, j'ai essayé de poncer le plastique qui était rugueux mais ça a pas changé grand chose, les boutons forcent un peu.
Vu que je vais ressortir l'imprimante 3D pour refaire la plaque du sélecteur, j'vais essayer de refaire les cames en même temps (prochaine étape du coup
)
Bon et du coup j'l'ai rapidement passé en gaucher (réglage de l'intonation vite fait et cordes montées à l'envers sur le sillet de tête non modifié, c'était juste pour jouer avec dans le bon sens).
Eh bein elle a énormément de mojo la Goya ! (Rangemaster hein, pas Chantal)
La suite la semaine prochaine

A propos de chevalet, le dégrippage a plutôt marché, mais je suis pas ultra fan de la construction du truc, c'est que de la tôle emboutie, niveau rigidité et masse c'est pas fou fou. Du coup j'vais sans doutes acheter un chevalet équipé de rouleaux et refaire le corps en acier allié pour un max de sustain/harmoniques.
Pour ce qui est du sélecteur, c'est un fonctionnement assez astucieux et ça ressemble vraiment à ce que j'ai pu trouver en démontant des vieilles radios dans mon enfance :
Chaque bouton actionne une fourchette en bronze qui vient positionner 5 cames dans des contacts. Malheureusement, toutes les cames d'origine sont cassées à un endroit ou à un autre, donc il a fallu que je refasse les 5.
Elles sont en plastique de 0.8mm d'épais, du coup j'ai commencé par dessiner un patron sur solidworks pour pouvoir découper une pochette plastique de 0.8mm d'épaisseur.
Une fois remonté, ça donne ça :
Je suis pas ultra satisfait, j'ai essayé de poncer le plastique qui était rugueux mais ça a pas changé grand chose, les boutons forcent un peu.
Vu que je vais ressortir l'imprimante 3D pour refaire la plaque du sélecteur, j'vais essayer de refaire les cames en même temps (prochaine étape du coup

Bon et du coup j'l'ai rapidement passé en gaucher (réglage de l'intonation vite fait et cordes montées à l'envers sur le sillet de tête non modifié, c'était juste pour jouer avec dans le bon sens).
Eh bein elle a énormément de mojo la Goya ! (Rangemaster hein, pas Chantal)
La suite la semaine prochaine

0

0tom0
471

Posteur·euse AFfamé·e
Membre depuis 14 ans
6 Posté le 29/12/2018 à 01:17:54
Alors, le pickguard du sélecteur, ce ne fut pas simple.
j'ai commencé par re-dessiner le pickguard entier, pour pouvoir faire une impression test en PLA en attendant de recevoir ma bobine d'ABS.

Jusque là ça allait, le PLA c'est pas résistant en général mais ça s'imprime très bien, et en plus je ne m'étais pas planté dans mes mesures :

C'est après que ça s'est gâté
L'ABS c'est plus compliqué à imprimer, il faut le chauffer plus etc etc mais par contre c'est résistant et ça se toile très bien. J'ai toujours eu des problèmes d'adhérence au plateau chauffant avec cette matière donc je l'ai joué safe et j'ai pris de l'ABS qui ne se rétracte pas en refroidissant ET un truc à mettre sur le plateau chauffant pour être sûr que la pièce ne se décolle pas.
J'ai jamais aimé l'aspect aléatoire de l'impression 3D, en général ça me gonfle de devoir faire une pièce 3 fois pour enfin trouver les paramètres pour en faire une seule convenable.
C'est exactement ce qu'il s'est passé, entre la pièce qui reste collée, l'aspect de surface horrible et une tentative de polissage à l'acétone désastreuse, j'ai enfin réussi à en avoir une potable.

Après ça j'l'ai poncée jusqu'au grain 400 et j'ai bourré les gravures de peinture blanche

Après vernissage ça donne ça :

Les inscriptions sont un peu moches mais l'imprimante 3d pourra pas faire mieux.
La suite semaine prochaine, la guitare est chez le luthier.
j'ai commencé par re-dessiner le pickguard entier, pour pouvoir faire une impression test en PLA en attendant de recevoir ma bobine d'ABS.
Jusque là ça allait, le PLA c'est pas résistant en général mais ça s'imprime très bien, et en plus je ne m'étais pas planté dans mes mesures :
C'est après que ça s'est gâté

L'ABS c'est plus compliqué à imprimer, il faut le chauffer plus etc etc mais par contre c'est résistant et ça se toile très bien. J'ai toujours eu des problèmes d'adhérence au plateau chauffant avec cette matière donc je l'ai joué safe et j'ai pris de l'ABS qui ne se rétracte pas en refroidissant ET un truc à mettre sur le plateau chauffant pour être sûr que la pièce ne se décolle pas.
J'ai jamais aimé l'aspect aléatoire de l'impression 3D, en général ça me gonfle de devoir faire une pièce 3 fois pour enfin trouver les paramètres pour en faire une seule convenable.
C'est exactement ce qu'il s'est passé, entre la pièce qui reste collée, l'aspect de surface horrible et une tentative de polissage à l'acétone désastreuse, j'ai enfin réussi à en avoir une potable.
Après ça j'l'ai poncée jusqu'au grain 400 et j'ai bourré les gravures de peinture blanche
Après vernissage ça donne ça :
Les inscriptions sont un peu moches mais l'imprimante 3d pourra pas faire mieux.
La suite semaine prochaine, la guitare est chez le luthier.

0

kosmix
51735

AF, je suis ton père
Membre depuis 20 ans
7 Posté le 29/12/2018 à 01:41:29
Bon boulot

0
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

Max_Onhoff
12171

Drogué·e à l’AFéine
Membre depuis 9 ans
8 Posté le 29/12/2018 à 10:15:14
Qu'est-ce que ça aurait été si l'impression 3D ABS avait été facile!
Non, là, vraiment chapeau

Non, là, vraiment chapeau

0

Desmodue
5291

Je poste, donc je suis
Membre depuis 20 ans
9 Posté le 29/12/2018 à 10:47:26
Citation :
Bon boulot
Tout pareil, et tu ne fais pas de fétichisme de "la pièce d'origine garantie N.O.S", re bravo !

Quand le chantier est fini, une ou deux photos ? Et pourquoi pas un mp3 de la bête en action, parce que dans le genre "rareté jamais entendue" la tienne doit se qualifier haut la main.

0
[ Dernière édition du message le 29/12/2018 à 10:50:28 ]

0tom0
471

Posteur·euse AFfamé·e
Membre depuis 14 ans
10 Posté le 29/12/2018 à 12:10:35
@Desmodue : j'ai juste envie qu'elle soit clean et réparée, je ne compte pas la revendre donc j'vais pas acheter un logo de tête 200 balles, autant que j'en refasse un neuf
Y'a des vidéos sur youtube mais le son est pas fou, bien sûr qu'il y aura des démos avec le Stal Reverber
Mais il reste un peu de travail niveau électronique, je risque de tout refaire parce que j'ai l'impression que certaines combinaisons de micros ne fonctionnent pas et ça vient pas du sélecteur

Y'a des vidéos sur youtube mais le son est pas fou, bien sûr qu'il y aura des démos avec le Stal Reverber

Mais il reste un peu de travail niveau électronique, je risque de tout refaire parce que j'ai l'impression que certaines combinaisons de micros ne fonctionnent pas et ça vient pas du sélecteur
0

0tom0
471

Posteur·euse AFfamé·e
Membre depuis 14 ans
11 Posté le 20/01/2019 à 22:09:12
Du coup elle est revenue de chez le luthier !

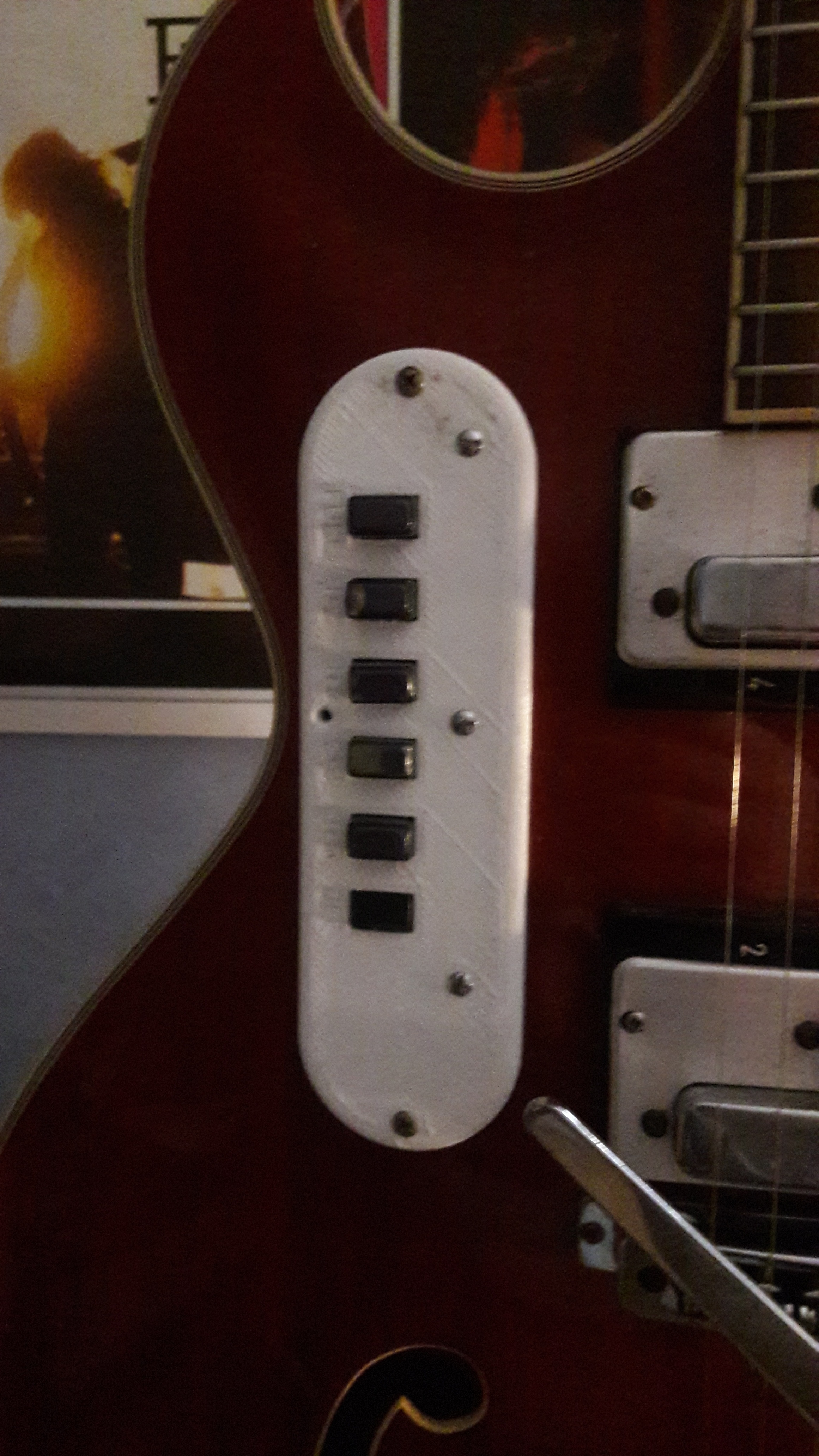

Avec le nouveau support de sélecteur ça donne ça :

Bon j'ai pas pris de photos mais j'ai réglé le problème d'électronique au niveau des combinaisons de micros.
En gros les 4 micros sont en série et les contacts du sélecteur sont en parallèle de chaque micro, donc en gros pour la combinaison "micro chevalet", les 2 micros manches sont court-circuités. Sauf que la guitare a dû être pas mal bricolée et l'un des micro manche était soudé en parallèle de 2 des 3 autres micros, donc c'était le gros bordel niveau combinaison.
Du coup ça marche maintenant, j'ai juste la plaque du sélecteur à limer un peu pour que ça soit bien ajusté à la table bombée et un des micros manche à inverser, en mode full je suis en opposition de phase sur les 3 cordes graves. Après je sais pas si retourner le micro marcherait ou si je doit inverser le câblage, j'vais essayer dans le doute.
Ah et y'a du marqueur sur les touches des sélecteurs, 'faut que j'enlève ça pour que ça brille, sinon c'est pas vraiment une guitare italienne
(et bondiou ça sonne
)

Avec le nouveau support de sélecteur ça donne ça :

Bon j'ai pas pris de photos mais j'ai réglé le problème d'électronique au niveau des combinaisons de micros.
En gros les 4 micros sont en série et les contacts du sélecteur sont en parallèle de chaque micro, donc en gros pour la combinaison "micro chevalet", les 2 micros manches sont court-circuités. Sauf que la guitare a dû être pas mal bricolée et l'un des micro manche était soudé en parallèle de 2 des 3 autres micros, donc c'était le gros bordel niveau combinaison.
Du coup ça marche maintenant, j'ai juste la plaque du sélecteur à limer un peu pour que ça soit bien ajusté à la table bombée et un des micros manche à inverser, en mode full je suis en opposition de phase sur les 3 cordes graves. Après je sais pas si retourner le micro marcherait ou si je doit inverser le câblage, j'vais essayer dans le doute.
Ah et y'a du marqueur sur les touches des sélecteurs, 'faut que j'enlève ça pour que ça brille, sinon c'est pas vraiment une guitare italienne

(et bondiou ça sonne



1

Desmodue
5291

Je poste, donc je suis
Membre depuis 20 ans
12 Posté le 22/01/2019 à 19:35:23
Beau travail ! Et si en plus elle sonne...
Pour ton problème de phase il suffit d'inverser les deux fils du micro fautif et c'est reparti.

Pour ton problème de phase il suffit d'inverser les deux fils du micro fautif et c'est reparti.
0

0tom0
471

Posteur·euse AFfamé·e
Membre depuis 14 ans
13 Posté le 22/01/2019 à 20:51:34
oui c'est sûr, le truc bizarre c'est que les fils ne sont pas inversés (code couleur), donc j'ai l'impression que le micro est monté à l'envers mais j'vois pas non plus comment ça peut inverser la phase
0

0tom0
471

Posteur·euse AFfamé·e
Membre depuis 14 ans
14 Posté le 15/03/2019 à 16:01:11
coucou,
bon y'a pas encore de vidéo (une sortie d'album en autoprod ça prend du temps) mais par contre l'album est sorti et sur cette chanson j'utilise la Goya pour la guitare rythmique du coup voilà :
bon y'a pas encore de vidéo (une sortie d'album en autoprod ça prend du temps) mais par contre l'album est sorti et sur cette chanson j'utilise la Goya pour la guitare rythmique du coup voilà :
