Sujet Micros sur une Stratocaster US qui ne sonnent pas normalement
- 35 réponses
- 6 participants
- 1 016 vues
- 7 followers
Afficher le sujet de la discussion
Merci pour ton aide.

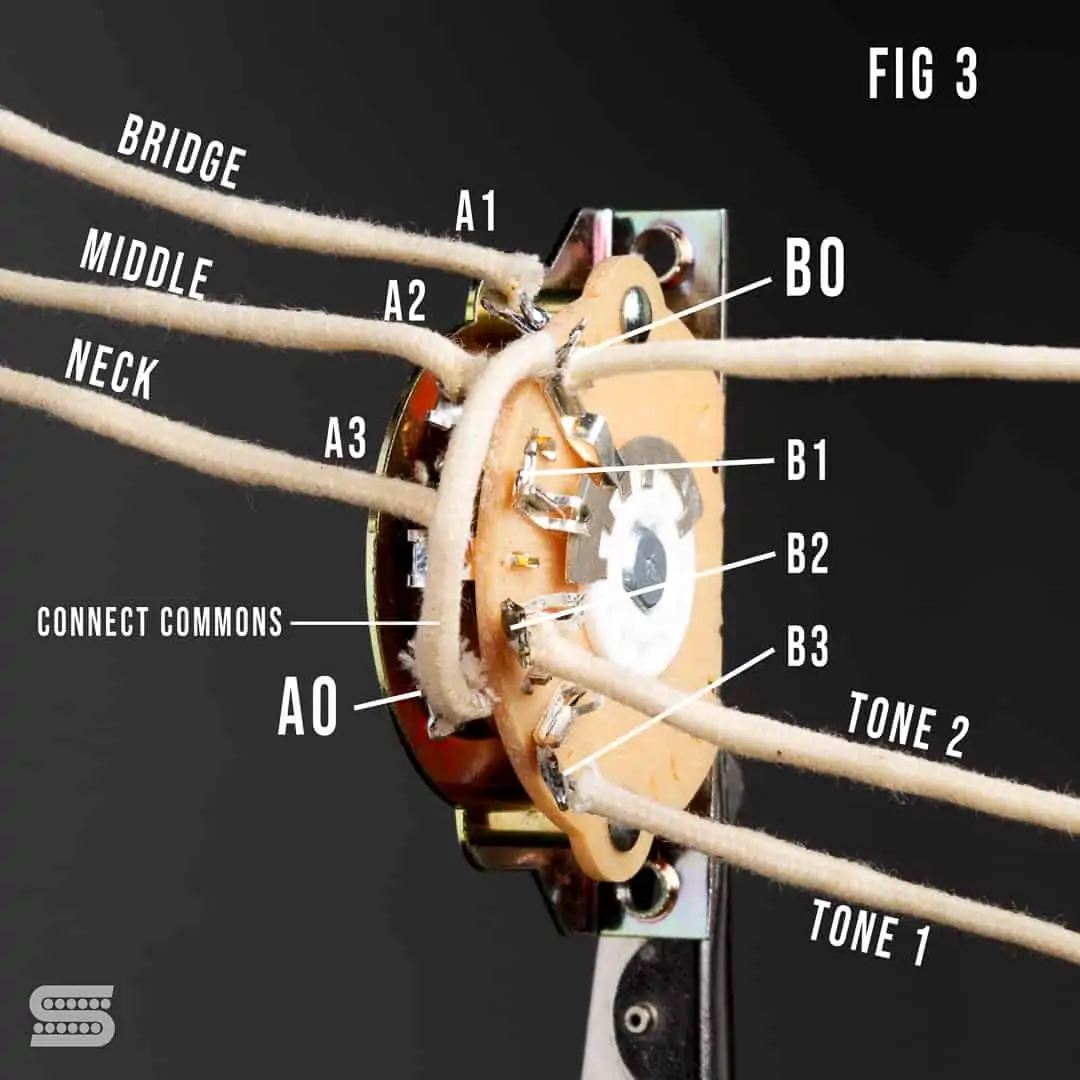

- Le fil noir (avec sa gaine plastifiée) qui est sur le switch provient d'un Seymour Duncan SSL5. C'est le micro chevalet. En référence à ton schéma, je te confirme qu'il est bien positionné en A1. Sur le SSL5 si je ne dis pas de bêtise, la masse c'est le fil blanc.
- Le fil blanc sur le culot du pot de volume c'est celui du SSL5 et non du micro du milieu
Le micro du milieu est un Fender Custom 69, sur ce micro comme sur tous les autre, le bobinage n'est pas inversé.
Dans la majorité des cas, et je parle des micros Strat/single coil US, le blanc c'est le HOT, et le noir la masse.
Sur ce shéma on voit effectivement un fil noir sur la patte Neck du selecteur, mais en sortant d'un switch intermédiaire !! ( Simple/double ou inverseur de phase..?)
Donc, comme le gars Damorg, je suis sceptique rapport au cablage de tes pickups...
ça coute rien de les inverser et tester ???
Merci pour ton aide.
A la base ils avaient été inversés. Un tech a ensuite fait la modif comme sur les photos car problème de phase justement.
Quoiqu'il en soit, le problème évoqué dans mon premier post date d'avant les changements de micros
Oui c'est exactement ça.
L'explication est là :
PS : Je viens de tester avec une boussole les micros. La boussole affiche bien le nord pour les 3 donc il n'y a pas de RW.
damorg
4171
Squatteur·euse d’AF
Membre depuis 6 ans
Sur le switch 5 positions :
Pourquoi tu as un fil noir (masse venant du micro milieu) sur la connexion dédié au fil blanc du micro chevalet ?
Pourquoi tu as un fil blanc (hot du micro milieu) au culot du potentiomètre volume ?
Ton micro milieu est un RWRP, tu n'as pas besoin d'inverser le point chaud et la masse
Pourquoi tu n'as pas respecté l'ordre des connexions-micros sur le switch ?
Je maintiens que ton problème est un problème de phase
Pourquoi tu as un fil noir (masse venant du micro milieu) sur la connexion dédié au fil blanc du micro chevalet ?
Pourquoi tu as un fil blanc (hot du micro milieu) au culot du potentiomètre volume ?
Ton micro milieu est un RWRP, tu n'as pas besoin d'inverser le point chaud et la masse
Pourquoi tu n'as pas respecté l'ordre des connexions-micros sur le switch ?
Je maintiens que ton problème est un problème de phase
BruitSourd
197
Posteur·euse AFfiné·e
Membre depuis 5 ans
Citation de damorg :
Sur le switch 5 positions :
Pourquoi tu as un fil noir (masse venant du micro milieu) sur la connexion dédié au fil blanc du micro chevalet ?
Pourquoi tu as un fil blanc (hot du micro milieu) au culot du potentiomètre volume ?
Ton micro milieu est un RWRP, tu n'as pas besoin d'inverser le point chaud et la masse
Pourquoi tu n'as pas respecté l'ordre des connexions-micros sur le switch ?
Je maintiens que ton problème est un problème de phase
Merci pour ton aide.
- Le fil noir (avec sa gaine plastifiée) qui est sur le switch provient d'un Seymour Duncan SSL5. C'est le micro chevalet. En référence à ton schéma, je te confirme qu'il est bien positionné en A1. Sur le SSL5 si je ne dis pas de bêtise, la masse c'est le fil blanc.
- Le fil blanc sur le culot du pot de volume c'est celui du SSL5 et non du micro du milieu
Le micro du milieu est un Fender Custom 69, sur ce micro comme sur tous les autre, le bobinage n'est pas inversé.
gojats
10247
Drogué·e à l’AFéine
Membre depuis 17 ans
Dans la majorité des cas, et je parle des micros Strat/single coil US, le blanc c'est le HOT, et le noir la masse.
Sur ce shéma on voit effectivement un fil noir sur la patte Neck du selecteur, mais en sortant d'un switch intermédiaire !! ( Simple/double ou inverseur de phase..?)
Donc, comme le gars Damorg, je suis sceptique rapport au cablage de tes pickups...
ça coute rien de les inverser et tester ???
Un esprit sein dans un... cornichon ?
Le tout venant a été piraté par les mômes, on se risque sur le bizarre : https://soundcloud.com/gojats
BruitSourd
197
Posteur·euse AFfiné·e
Membre depuis 5 ans
Citation de gojats :
Dans la majorité des cas, et je parle des micros Strat/single coil US, le blanc c'est le HOT, et le noir la masse.
Sur ce shéma on voit effectivement un fil noir sur la patte Neck du selecteur, mais en sortant d'un switch intermédiaire !! ( Simple/double ou inverseur de phase..?)
Donc, comme le gars Damorg, je suis sceptique rapport au cablage de tes pickups...
ça coute rien de les inverser et tester ???
Merci pour ton aide.
A la base ils avaient été inversés. Un tech a ensuite fait la modif comme sur les photos car problème de phase justement.
Quoiqu'il en soit, le problème évoqué dans mon premier post date d'avant les changements de micros
damorg
4171
Squatteur·euse d’AF
Membre depuis 6 ans
BruitSourd
197
Posteur·euse AFfiné·e
Membre depuis 5 ans
Citation de damorg :
Effectivement, après re-visionnage des photos, l'ordre des connections est respecté
Citation de BruitSourd :Sur le SSL5 si je ne dis pas de bêtise, la masse c'est le fil blanc.
Non, c'est le point chaud, le +....
Mais, il y a (peut être) eu nécessité d'inverser les connections pour un problème de phase avec le micro milieu ?
Oui c'est exactement ça.
L'explication est là :
PS : Je viens de tester avec une boussole les micros. La boussole affiche bien le nord pour les 3 donc il n'y a pas de RW.
[ Dernière édition du message le 21/10/2023 à 15:10:52 ]
