Sujet de la discussion Posté le 13/12/2014 à 00:42:14

Bonjour,

J'aimerai installer un sélecteur 4P pour avoir la positon en série. Bon le truc est que je suis nul en électronique et quand j'ai reçu mon sélecteur il y a le schéma fournit ci dessous. Hors j'aimerai garder les micros d'origine que j'apprécie beaucoup. Sur le schéma de fender il ya un condo.

Hors lorsque j'ai démonté ma plaque je n'ai pas vu de condo sur le cablage d'origine de la classic vibe. J'ai aussi vu un autre schéma sur guitar 'n blues qui m'a l'air différent :

Les condos sont aussi différents sur chaque schéma.

Donc ma question (qui pourrait être idiote :???:

Le condo est-il obligatoire ?

D'après vous quel est le meirlleur schéma à suivre en sachnat que je ne change que le sélecteur et non pas les potars ?

Merci pour vos lumières

https://soundcloud.com/mhv

[ Dernière édition du message le 13/12/2014 à 00:45:27 ]

bfrete

211

Posteur·euse AFfiné·e

Membre depuis 18 ans

2 Posté le 13/12/2014 à 01:46:44

les condos ont la reputation de manger des mediums et des aigus mais en fonction des valeurs je suppose que ç'est subtil
perso je me suis monté une strat squier avec micros mex fender sans condos et sa sonne ! donc à essayer sans appréhension à mon avis..

0

Bfrete

ludibric

653

Posteur·euse AFfolé·e

Membre depuis 22 ans

3 Posté le 13/12/2014 à 10:25:02

Salut,
Je viens de faire régler la mienne chez GuitarDoktor, et elle sonne d'enfer, je n'ai plus envie de changer les micros.
Le condo orange (SBE715P2D0V/223J1105) sert à garder le même volume en baissant la tonalité.
Le petit condo marron sert à garder la même tonalité en baissant le volume.

Voici comment se présente câblage maintenant

0

"Vieux motard que jamais"

[ Dernière édition du message le 13/12/2014 à 10:27:10 ]

bfrete

211

Posteur·euse AFfiné·e

Membre depuis 18 ans

4 Posté le 13/12/2014 à 20:28:10

bah oui, les micros sont tres bons, je pense que tout le monde a compris que les toneriders montés d'origine tiennent la route, enfin pas tout le monde ya toujours des mecs qui veulent du texas spé ou du semour qui coutent un bras.. en revanche cette histoire de garder la tonalité en baissant le volume m'interesse fortement j'en ai marre de perdre les aigus en baissant le volume, sur toutes mes guitares c'est le même probleme, je crois qu'il y a un autre moyen que de poser un condo, un branchement spécial..

0

Bfrete

borisferry

160

Posteur·euse AFfiné·e

Membre depuis 11 ans

5 Posté le 13/12/2014 à 20:58:03

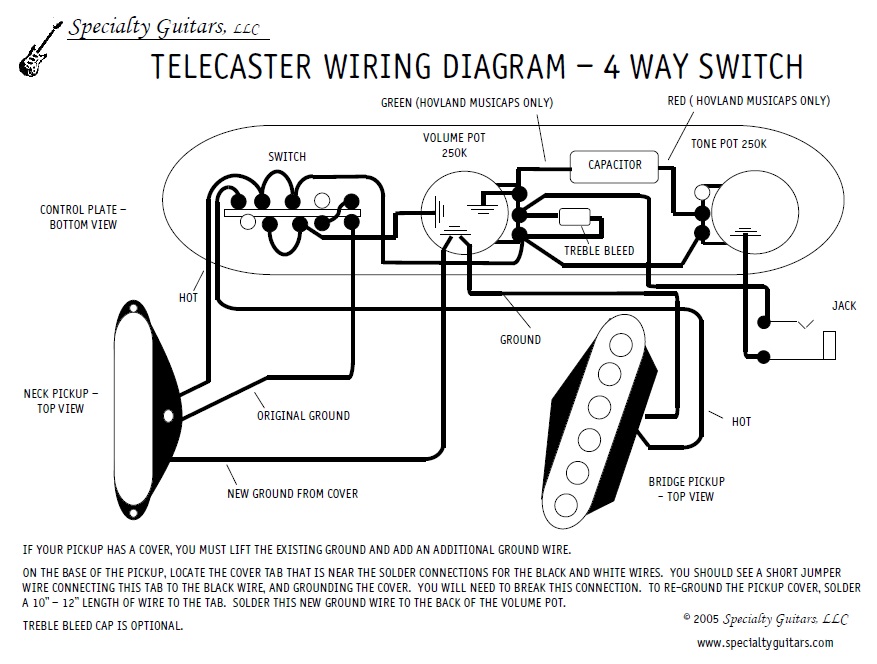

Pour l'avoir fait sur une gratte que j'ai monté, pour un switch position il te faut trois fils sur le micro manche , donc le schéma guitar n blues tient pas la route. Si tu veux garder tes micros d'origine il te faut couper le petit fil qui relie le capot du micro au fil de masse de ce micro puis souder un fil sur ce capot que tu reliera au cul d'un potard.
Voilà le câblage que j'ai utilisé et ça marche du feu de dieu

0

blacksunrise

1089

AFicionado·a

Membre depuis 23 ans

6 Posté le 14/12/2014 à 01:59:45

Merci beaucoup les gars :bravo:

je vais m'atteler au fer à souder

0

https://soundcloud.com/mhv

Variaxocaster

4038

Squatteur·euse d’AF

Membre depuis 19 ans

7 Posté le 14/12/2014 à 09:50:05

Citation de bfrete :

j'en ai marre de perdre les aigus en baissant le volume, sur toutes mes guitares c'est le même probleme, je crois qu'il y a un autre moyen que de poser un condo, un branchement spécial..

Oui, le "Treble Bleed", il s'agit d'une résistance et d'un condo connectés entre eux en parallèle, puis un "côté" connecté sur la broche milieu (curseur) et l'autre côté sur la broche de sortie (celle qui va au jack) du potentiomètre de volume.

Pour les valeurs cela dépend du type de micro et de ce que l'on attend exactement du dispositif en terme de son.
Une petite recherche en tapant "Treble bleed" sur Google et le tour est joué !

0

Il faut faire ce qu'on a envie quand on en a envie

bfrete

211

Posteur·euse AFfiné·e

Membre depuis 18 ans

8 Posté le 14/12/2014 à 09:54:15

merci variax, je note !

0

Bfrete

Jimbass

11603

Drogué·e à l’AFéine

Membre depuis 19 ans

9 Posté le 14/12/2014 à 19:25:53

Citation de blacksunrise :

D'après vous quel est le meirlleur schéma à suivre en sachnat que je ne change que le sélecteur et non pas les potars ?

Les trois diagrammes de câblage ci-dessus sont identiques (au treble bleed près). C'est dessiné différemment, mais le circuit est le même. C'est d'ailleurs l'intérêt du schéma électrique par rapport au diagramme de câblage : abstraire les détails de réalisation et l'emplacement des composants.

Citation de blacksunrise :

Le condo est-il obligatoire ?

Le condensateur de tonalité, oui, si on veut un potard de tone qui fonctionne. C'est la recette de base d'un filtre RC (résistance + capa).

Citation de ludibric :

Le condo orange (SBE715P2D0V/223J1105) sert à garder le même volume en baissant la tonalité.

C'est le condo qui coupe les aigus quand tu baisses le potard de tonalité.

Pour le treble bleed, y'a différentes recettes, selon les goûts : RC parallèle, RC série, capa seule ... Moi je le câble comme la tonalité d'un ampli Tweed, une capa de 1nF entre la patte non utilisée du potard de tonalité et l'entrée du volume. Ca permet de booster les aigus entre 9 et 10 sur le tone quand le volume est baissé.

Citation de bfrete :

les condos ont la reputation de manger des mediums et des aigus mais en fonction des valeurs je suppose que ç'est subtil

Ca dépend comment on s'en sert ! La perte d'aigus est un souci avec la capacité parasite des câbles longs ou de mauvaise qualité. Mais en ce qui concerne le réglage de tonalité c'est voulu. Et en le câblant autrement, un condensateur peut aussi couper les graves.

0

Musikmesser 2013 - Bullshit Gourous - Tocxic Instruments - festivals Foud'Rock, Metal Sphère et la Tour met les Watt s

ludibric

653

Posteur·euse AFfolé·e

Membre depuis 22 ans

10 Posté le 14/12/2014 à 19:46:17

Citation :

Le condo orange (SBE715P2D0V/223J1105) sert à garder le même volume en baissant la tonalité.

C'est le condo qui coupe les aigus quand tu baisses le potard de tonalité.

C'est quand même le but de la maneuvre : atténuer les aigus à mesure qu'on tourne le bouton, mais conserver le volume et la dynamique.

0

"Vieux motard que jamais"

Jimbass

11603

Drogué·e à l’AFéine

Membre depuis 19 ans

11 Posté le 14/12/2014 à 22:29:38

Le circuit de tonalité est un filtre passe-bas, c'est ca la fonction de base. Il enlève de l'énergie au signal (dans les hautes fréquences), et il a donc forcément un impact sur le volume et la dynamique : il y aura une légère perte de niveau, et un adoucissement des transitoires.
Et peu importe le prix ou la quantité de Mojo dans le condensateur !

0

Musikmesser 2013 - Bullshit Gourous - Tocxic Instruments - festivals Foud'Rock, Metal Sphère et la Tour met les Watt s

blacksunrise

1089

AFicionado·a

Membre depuis 23 ans

12 Posté le 15/12/2014 à 11:47:01

Cela dit je ne joue jamais avec le volume de ma guitare donc faut-il vraiment que je place un condo ?

0

https://soundcloud.com/mhv

ludibric

653

Posteur·euse AFfolé·e

Membre depuis 22 ans

13 Posté le 15/12/2014 à 20:30:27

Je te conseille d'y aller progressivement, ensuite tu verras toi même si tu as besoin d'aller plus loin. Tu sauras que c'est possible !
Personnellement, je me sers beaucoup du volume et de la tonalité. Cela dit j'ai un ampli à lampe qui respecte tout ce que tu envoies de la guitare. Je n'utilise pas de pédale de distorsion, j'utilise l'overdrive de l'ampli.

0

"Vieux motard que jamais"

blacksunrise

1089

AFicionado·a

Membre depuis 23 ans

14 Posté le 16/12/2014 à 01:26:35

idem pour ma part je suis sur un ampli à lampe et je ne joue qu'avec la disto de l'ampli. je module pour le moment uniquement avec le sélecteur de mic en position centrale pour les passages calme et en jouant au doigt. J'avoue qu'il m'arrive de baisser un peu le treble quand je joue dans un petit lieu pour éviter que ce soit trop criard.

0

https://soundcloud.com/mhv

[ Dernière édition du message le 16/12/2014 à 20:58:35 ]
