J'entends que d'un côté de mon casque quand je le branche a mon piano numérique

  • 53 réponses
  • 5 participants
  • 3 692 vues
  • 6 followers
Sujet de la discussion J'entends que d'un côté de mon casque quand je le branche a mon piano numérique
Bonjour à tous j'ai récemment fait l'acquisition d'un nouveau piano numérique (yamaha clp 635) mais bien avant de le recevoir j'avais un yamaha psr 634 quelque du genre c'était un synthétiseur. Et j'avais un problème, quand je brancher un casque je n'entendais que d'un côté du casque mais j'ai cru que c'était à cause du synthetiseur comme il coûter pas cher et qu'il était pas de bonne qualité mais quand j'ai achetée le yamaha clp 635 j'ai eu le même problème. Aidez moi s'il vous plaît je ne sait pas quoi faire. Merci d'avance.
Afficher le sujet de la discussion
26
Tu as bien branché deux petites enceintes multimédia à la sortie minijack Line-out
( celle qui est encadré en rouge ) ?







27
J ai branché une « grosse » enceinte…
Pas envie de prendre la tête à l’ancien proprio, juste envie que ça fonctionne…
C est pour ça que je demande de l’aide ici….
28
Elise Jeanne ,

Selon les réponses aux questions que je t'ai posé afin d'effectuer un premier diagnostique..
Et selon les schéma électroniques du manuel de service , je pense avoir trouvé d'où vient la panne du circuit audio -Left.

Si cela avait été possible , je t'aurais contacté en MP pour te proposer un devis.

Mais je vois que tu préfère perdre ton temps à répondre au messages d'un troll au lieu de confirmer la question demandé..









29
Je répond par courtoisie… mais en effet sa remarque n était pas pertinente…
Je veut bien que tu me contact en pv pour tenter de trouver la solution à notre problème.
30
Si l'on reprend le problème , à la source,.
tu m'as bien dit que tu avais acheté d'occasion ce piano kog vendu comme étant en bonne état de marche.

Alors qu'en fait il s'avère être à moité en panne

Si l'annonce ou le vendeur avait précisé , vendu en l'état , cela aurait éte malhonnète de ne rien te dire concernant le canal left, mais cela reste à la limite "légal."

Dans ce cas précis, tu ne pourras pas te retourrner contre le vendeur ou le site de petiites annonces en ligne.

Si par contre tu as acheté d'occasion à distance ce piano électronique (sans avoir la possibilité de l'essayer avant ) , et que dans l'annonce il était stipulé : ' en état de marche' ou 'bonne état ' , alors qu'un vice caché , comme une panne intermittente ou une panne à chaud., était présente , je t'invite à recontacter le vendeur, puis le service des litiges du site de vente en ligne .

Et si rien ne se passe, tu pourras toujours contacter le mediateur de justice de ta commune .

Concernant la panne proprement dite.
Je crains que le prix de la réparation (chez un indépendent) , d'un korg LP350 acheté d'occasion ne soit pas. vraiment rentable.

Il ne serait pas fairplay de ma part de profiter de la situation .

C'est pourquoi je t'invite également à contacter Korg france .



https://www.korg.com/fr/support/contact/







[ Dernière édition du message le 12/06/2024 à 13:23:58 ]

31
Merci pour les conseils, quel est la solution de réparation il faut changer la
Carte?
32
Citation :
Je répond par courtoisie… mais en effet sa remarque n était pas pertinente…


Merci pour la courtoisie, quand ça fonctionnera on pourra parler de pertinence. :8)

Citation :
Si cela avait été possible , je t'aurais contacté en MP pour te proposer un devis.



Le principe d'un forum, c'est pas l'entre soi :lol:
33
Non , je ne pense pas qu"il soit necessaire de changer la carte dans son integralité.
mais certains composants electronique..







34
D accord tu sais lesquels ?
35
Elise Jeanne ,

Je veux bien continuer à t'aider ,
et même essayer de te donner la liste des composants hs à 100% et ceux qui doivent être testé pour être certain qu'ils sont hs egalement .

Mais pour cela il faudra que tu puisse effectuer exactement les tests demandés et me donner avec précision les résultats trouvés.

(Entre parrenthèse).
Quand un troll insiste ou un perturbateur essaie de propager une mauvaise ambiance avec des critiques inapropriés , ignore le .ne lui réponds pas.

Le petit trangle jaune permet d'activer la demande d'intervention du moderateur qui se chargera de lui .

Pour info , il est interdit de faire la promotion où la publicité de son entreprise ou de sa societé de service sur le site d'Audio fanzine .

A moins d'avoit signé un contrat de partenariat avec A F , il m'est interdit et impossible de te proposer un devis , en mp , en ligne, en utilisant A F.

Tu te souviens que je te l'avais précisé dans un de mes précedents messages.?

Si tu lis l'historique de tout mes forums,.
tu pourras constater que je n'ai jamais demandé l'aide de qui que ce soit sur AF.

Je ne fais qu'essayer d'aider dans tout les domaines ceux ou celles qui demandent de l"aide ou un conseil ou un avis.ou un échange amical.

Sur les centaines de personnes avec qui j'ai eu le plaisir d'échanger ou de rendre service , il m'est arrivé dans le cas de dépannage de ne pas pouvoir trouver d'ou venait exactement la panne.

Je tiens à dire que avant de poster une réponse je passe parfois plusieurs heures à lire et à analyser les schema electroniques qui se trouvent dans les pdf des manuels techniques ou service manual (en englais)

Et parfois je découvre même des erreurs comme par exemple la dénomination de l ampli T.I des hp de ton piano korg
( dénomé sur le schema TDA3100D2)
alors que chez texas instrument ce composant est identifié : TPA3100D2

Et ce n'est pas tout.
d'autres composants identifiés sur le schema électronics reste introuvable sur le schema de la PCB.

D'ou le temps passé à essayer de comprendre par déduction la conception d'implantation de certains composants que évidement je n'ai pas sous les yeux quand j'essai par exemple de dépanner à distance sur un forum un piano korg que je possède pas personnelement.

Des photos hd de la carte recto verso me seraient utile dans certains cas .

Elise Jeanne

si tu souhaites que je continues à t'aider , je voudrais juste savoir ce que tu compte faire une fois le ou les composants hs identifié?

Tu compte (toi ou ton mari ) dessouder le ou les composant hs .

Tu compte en commander un neuf sur internet et le ou les ressouder sur la carte?
























36
Merci pour ton investissement..
je n ai pas l habitude d échanger sur des forums.. je suis donc en apprentissage, merci de me guider…
Ok pour les photos je vais te faire ça, c est quand meme assez minutieux comme manip, je vais étudier les prix des composants, et demander à mon oncle qui a « l habitude » avec ce genre de carte…
37
Audio fanzine est le numero un des sites dans ce domaine.

C"est le site de reférence quand on veux avoir un avis sur un produit avant de faire sa commande chez le revendeur allemand bien connu..

Les avis sans pertinence et qui n'apportent rien sont enlevés du site en ayant soin au préalable d'avoir prévenu la personne concerné .

Ce qui fait la renommé d'Audio fanzine c'est la rigueur et le serieux des avis et des test etc .afin d'éviter qu'un visiteur ne soit induit en erreur et deçu du produit qu"il aurait acheté suite à un avis incomplet ou erroné







38

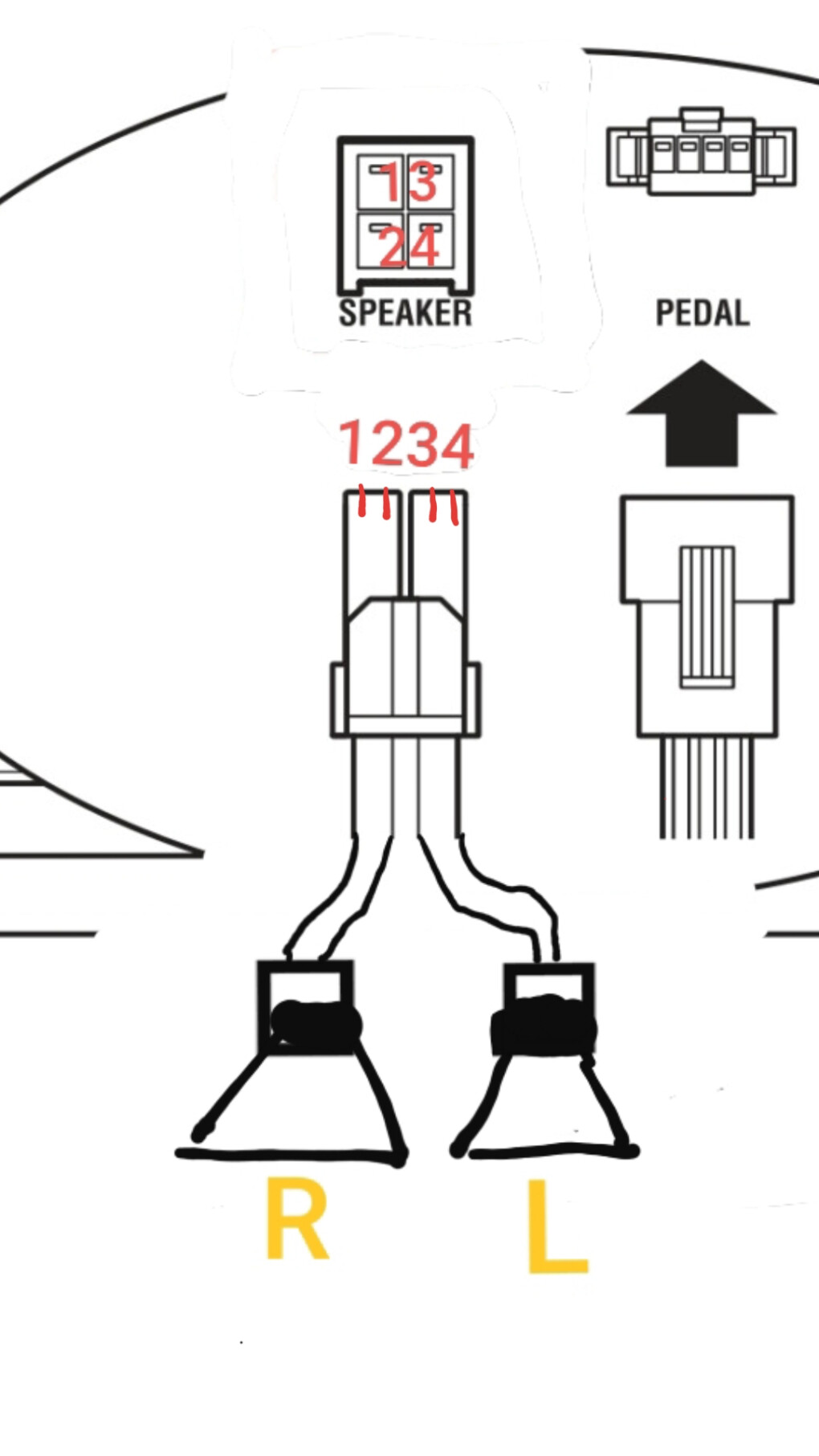

Test1

Avec un ohm- mètre tu peux tester la résitance sur le connecteur du cable des 2 hauts parleurs ..
Pour cela tu débranche le cable hp de l'embase (connecteur) du piano.

Il y a 4 contacteurs.
Test entre 1et 2 puis entre 3 et 4
( entre le + et le - du L) ( entre + et le - du R)







[ Dernière édition du message le 13/06/2024 à 21:16:27 ]

39
Test 2

Puis avec le multimetre en position tension alternatif ( 0 à 10 volts)

Tu peux tester les tensions de sortie de l embase ( le connecteur carré avec marqué speaker sur le dessin.)

Allumes le piano selectionne un son d' orgues ou de violon et mets le volume à moitié, appuie sur une seule touche ( Do 6).
Puis test la sortie 1 et 2 ( sortie L)
Puis la sortie 3 et 4 ( sortie R)

Combien de volts tu trouves ?








[ Dernière édition du message le 13/06/2024 à 21:49:41 ]

40
Elise Jeanne

Il est très important !
Que tu utlilse toujours le même son (orgues)
Que le volume général soit réglé toujours au même niveau.( à la moitié)

Que tu appuie toujours sur la même touche (note ) du clavier ( Do 6) .

Car ces règlages serviront de réglage de référence pour controler la tension du signal audio de 1khz pour tout les test.!







[ Dernière édition du message le 13/06/2024 à 21:51:53 ]

41
Très bien, on testera ça demain en soirée je te tient informé
Merci
42
Petite question: pour nous faciliter la tache est ce que l on peut échanger par mail, watsapp ou téléphone?
43
Elise Jeanne. .

Voyons..

On va rester sur A.F
On est bien ici ...non ?
On est au chaud et en plus il y aura surement d'autre électroniciens qui pourraient venir également donner un coup de main..











44
Très bien je te fait confiance!
45
Bonjour, réponse aux tests:
1: 1,1 pour 1 et 2 et 1,1 pour 3 et 4
2: courant continu sur 200m: pour 1 et 2 = 1 pour 3 et 4=6
On est pas très doués pour se servir du multimètre….

[ Dernière édition du message le 15/06/2024 à 17:04:37 ]

46

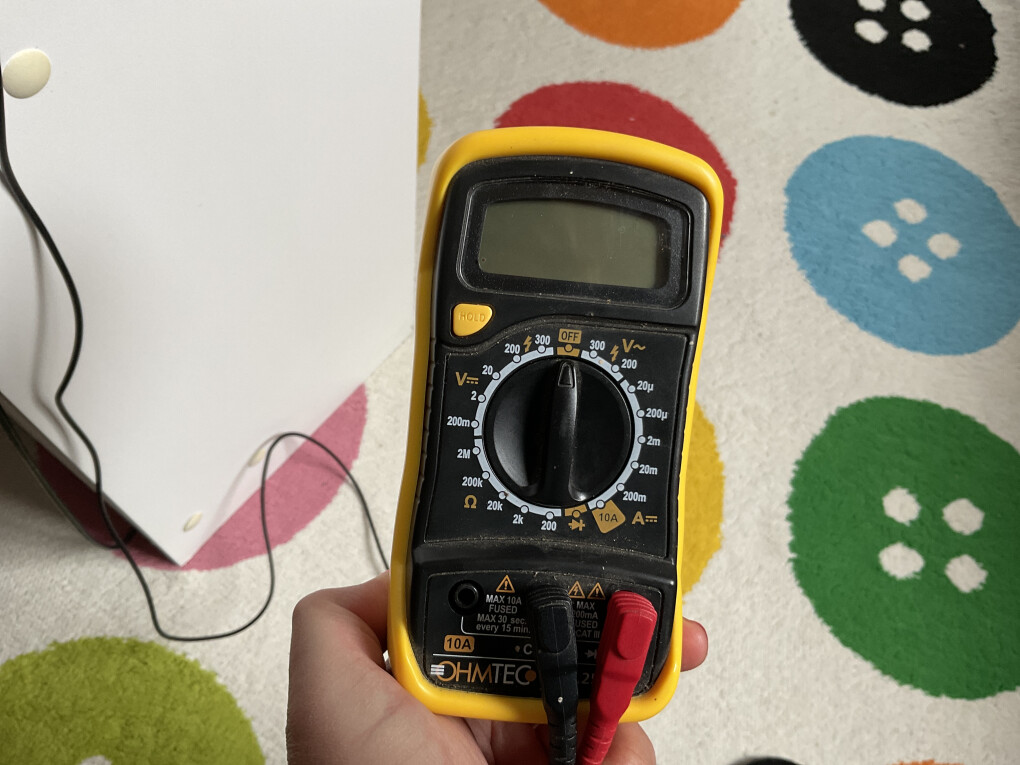

Pour le test 1







47

Pour le test 2







48
Ok pour le 1 c est ce qu on a fait et pour le 2 sur la position que tu montres c est 0
49
C est pas possible.

Le test 2
tu devrais avoir 0 volt sur le canal L
Et quelques volts sur le canal R.







[ Dernière édition du message le 15/06/2024 à 18:06:45 ]

50
Je ne comprend vraiment pas
