Sujet Constructions et modifs du Gyraf G9

  • 1 365 réponses
  • 30 participants
  • 121 759 vues
  • 38 followers
Sujet de la discussion Constructions et modifs du Gyraf G9
Bonjour à tous,
Les DIYers sont coutumiers du sujet, mais bon, un nouveau thread permet parfois de ne pas se noyer dans des tonnes de pages où l'on finit par se perdre.
Donc un petit up sur le G9, belle machine de chez Gyraf.
Après avoir réalisé 2 G7, je me sens prêt à partir dans l'aventure du G9 !!!

Alors bienvenus à tous, et que les expérimentés du sujet n'hésitent pas.

Un énorme clin d'oeil à Berl qui se lance dans ce projet, et sans qui je me sentirai comme un orphelin devant apprendre à passer du 4 pattes à debout !

A vos fers à souder, :furieux::furieux::furieux:, on y va !!!!
Afficher le sujet de la discussion
541
Belles façades c'est clair ! :bravo:

Clip Ideal_Sound - 'Bleu orage' by Ideal Sound

[ Dernière édition du message le 09/11/2013 à 09:49:43 ]

542

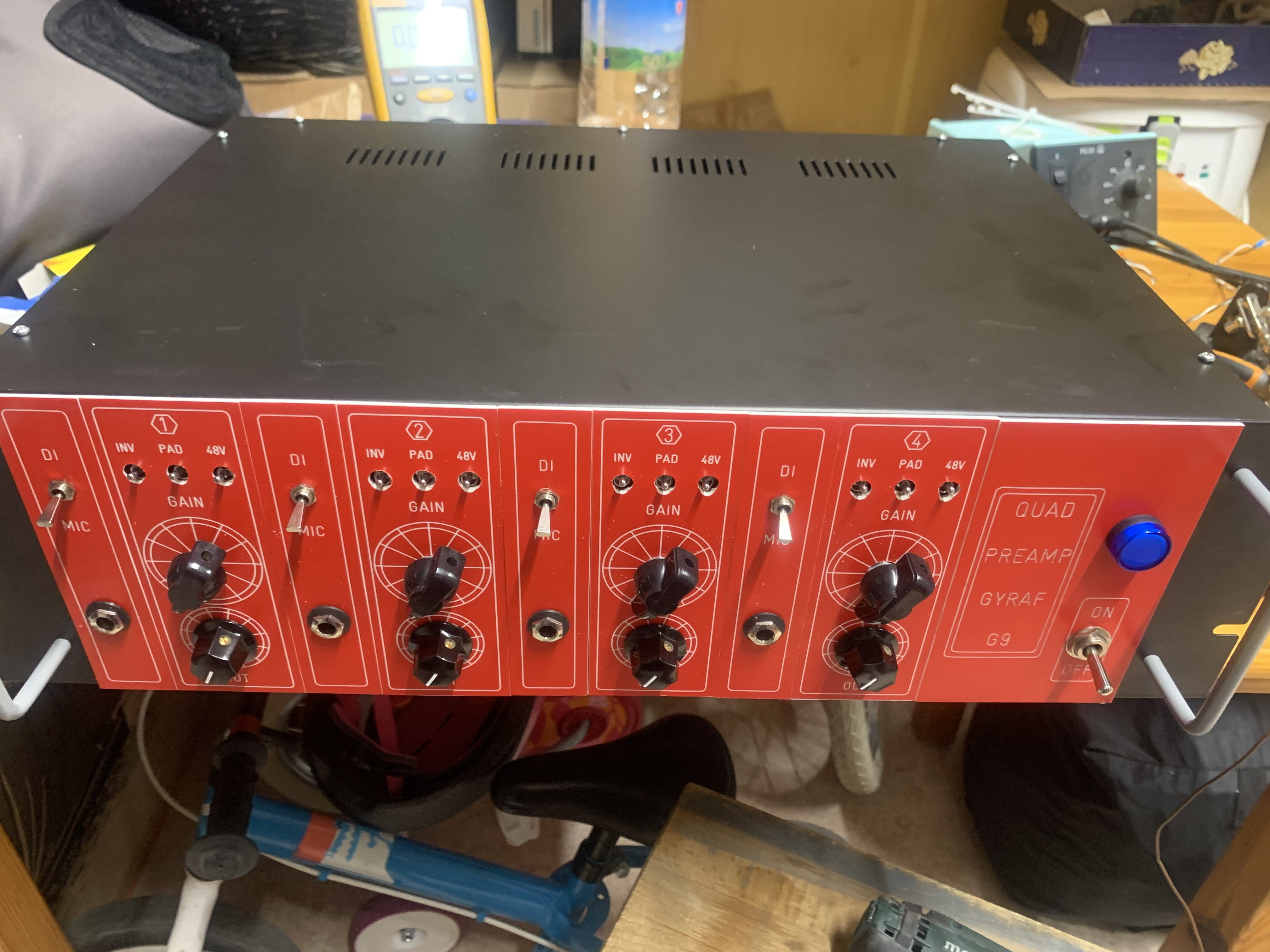

Les façades sont l'oeuvre d'Eynkel et c'est ce qui se verra (de loin) le plus.
Pour ma part j'adore le fond bleu, mais on en a discuté plus haut, je trouve que c'est une réussite au niveau design et pas trop chargé.
Reste à voir avec les boutons entre les doigts...
Pour le perçage, c'est sûr qu'il reste à faire mais c'est de la rigolade à côté des trous des CI (que, je le rappelle, je n'avais absolument pas l'intention de percer !!! :non:)
La matière composite devrait être plus facile à percer "bien propre" que l'alu massif (ou pire l'acier). J'espère que ce sera aussi durable, on teste pour vous ;) .

Bernard

http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...

543
ça va rentrer comme dans du beurre, faudra bien viser au départ!

kristoc'h sur Youtube

 ils ont voulu tuer un journal, ils sont morts dans une imprimerie

544
J'avoue que la barre fut haute pour le design de la façade car elle devait représenter de façon convenable le niveau de conception de l’intérieur de la machine, qui fut le travail de Berl :
l'adaptation du circuit de départ,
la trouvaille de nouvelles solutions (HT, tempo),
la mise en place des composants et la conception des CI
la réalisation et les tests du proto.
le choix des meilleurs composants,

Bref, sans Monsieur Berl je ne serais pas arrivé à grand chose, alors j'ai fait le max sur la face avant pour tenter d'allier le plaisir des yeux à celui des oreilles.
Je ne sais pas si c'est du goût de tout le monde, mais on s'est mis d'accord, et du coup je crois qu'on va être assez satisfait du résultat qui se profile (mais ne vendons pas la peau de l'ours... ;-) )
545
Eynkel, c'est gentil mais... on est une équipe !
Le schéma, je n'y suis pour rien. C'est l'adaptation par Jakob de Gyraf d'un circuit d'entrée de l'enregistreur Revox G36.
Je n'y ai fait que des adaptations mineures, mais à mon avis importantes pour le son en simplifiant le PAD/Phase/48V et en racourcissant toutes les liaisons qui risquaient de faire osciller le circuit, le tout sous une forme compacte.
Pour les idées d'alim, on en a discuté et c'est né de là...
J'ai été aidé pour la modif du SRPP et la polarisation des filaments par les forumeurs d'Elektor
C'est à mon ami et maître Jean Alary que je dois de faire des circuits imprimés (et d'aimer ça !), c'est lui qui m'a fait connaitre Layo au début, puis Layout que j'utilise maintenant.
Pour les tests, on n'allait quand même pas lancer une production de CI sans avoir testé, non ?
Je fais de l'électronique audio depuis plus de 30 ans et ma foi, si on voir comment ça fonctionne, on monte et on y va voir !
Et tout seul, je n'aurais rien fait... ;)

Et pour ceux qui voudraient une DI à tube "de course" on peut faire tenir le montage dans un boitier plus petit, avec une alim allégée et bien sûr l'entrée jack. (On peut même dans ce cas économiser le transfo d'entrée et les 3 switch)

Bernard

http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...

[ Dernière édition du message le 09/11/2013 à 17:24:10 ]

546
Voici mis au propre le schéma de l'alim suite aux expérimentations, et avec allumage par module. La partie basse est à reproduire par le nombre de modules.

Bernard

http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...

547
x
Hors sujet :
Ben, j'ai pas dit que tout est venu DE toi, mais que c'est PAR toi que ce projet s'est trouvé optimisé et amélioré à ce point.
Je ne crois pas avoir exagéré quoi que ce soit dans le mérite que je t'attribue, et tous ici nous profitons de tes 30 ans d'expériences (sauf que moi de façon plus directe :-D:-D:-D )

Tu as profité de ton Maître Jean Alary, et nous nous profitons de toi. Dans l'enseignement, nous ne sommes que des vecteurs de savoir, mais lorsque nous sommes dans la réalisation (même inspirée) notre part créative (donc de mérite selon moi) provient de nos idées, et je te remercie pour les tiennes.


Pour ton schéma d'alim (super bien au passage) j'ai quelques questions :
1 - Les condos et filtres, on les mets sur une plaque pré-percée indépendante du reste, on tu pensnais les souder en l'air ?
2 - Comment fais tu sur AF pour stocker un fichier "comme ça", moi je suis venu "polluer" ta rubrique BL1 pour mettre mon tuto sur les lampes...?
3 - Les composants inscrits sur le plan ont ils été prévus dans la BOM (j'ai pas vu les diodes dans la commande par ex) ?
4 - La diode du "power" avec la res de 470, il faut la rajouter, ou elle est incluse dans le switch ?
5 - La résistance en bas à droite du module de tempo, elle sert à quoi, il y a pas de valeur, on met quoi ?
6 - Ton soft pour pondre des schémas comme ça, c'est quoi ?

[ Dernière édition du message le 09/11/2013 à 17:48:11 ]

548
Désolé pour les oublis...
Le schéma c'est avec SDS3 sympa. Il y a le lien et les composants que j'ai créés pour lui sur la page "elec" de diato.org
La résistance en bas à droite (voir MP) c'est une 1K5 3W pas chère... mais il en faut 6, je les ai rajoutées en commande (mais pas dans la BOM) je te la fais suivre.
La diode du Power est dans l'inter,la 470 est à rajouter mais je te la passerai avec l'inter !
Les C de filtrage (8uF 250V polyprop) sont à montage boitier. Pas dans la BOM, à réparer. J'en ai pour toi.
Le fichier est stocké sous "Gyraf G9" comme toi sur le BL-1... mais tu pouvais le stocker dans les fichier de : "les mains dans le cambouis" (no problem)
Les condos sont à fixation boitier, dans le fond ? Le diviseur de tension sur une mini-plaque perforée par exemple (2cm/1cm) ;-)
J'imagine les 6 modules tempo les uns au-dessus des autres.:-D
Pas pensé aux 6 LED non plus, mais j'en ai quelques unes ;-)

Bernard

http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...

[ Dernière édition du message le 09/11/2013 à 18:06:18 ]

549
Beau travail d'équipe moi je dis :bravo:

Clip Ideal_Sound - 'Bleu orage' by Ideal Sound

550

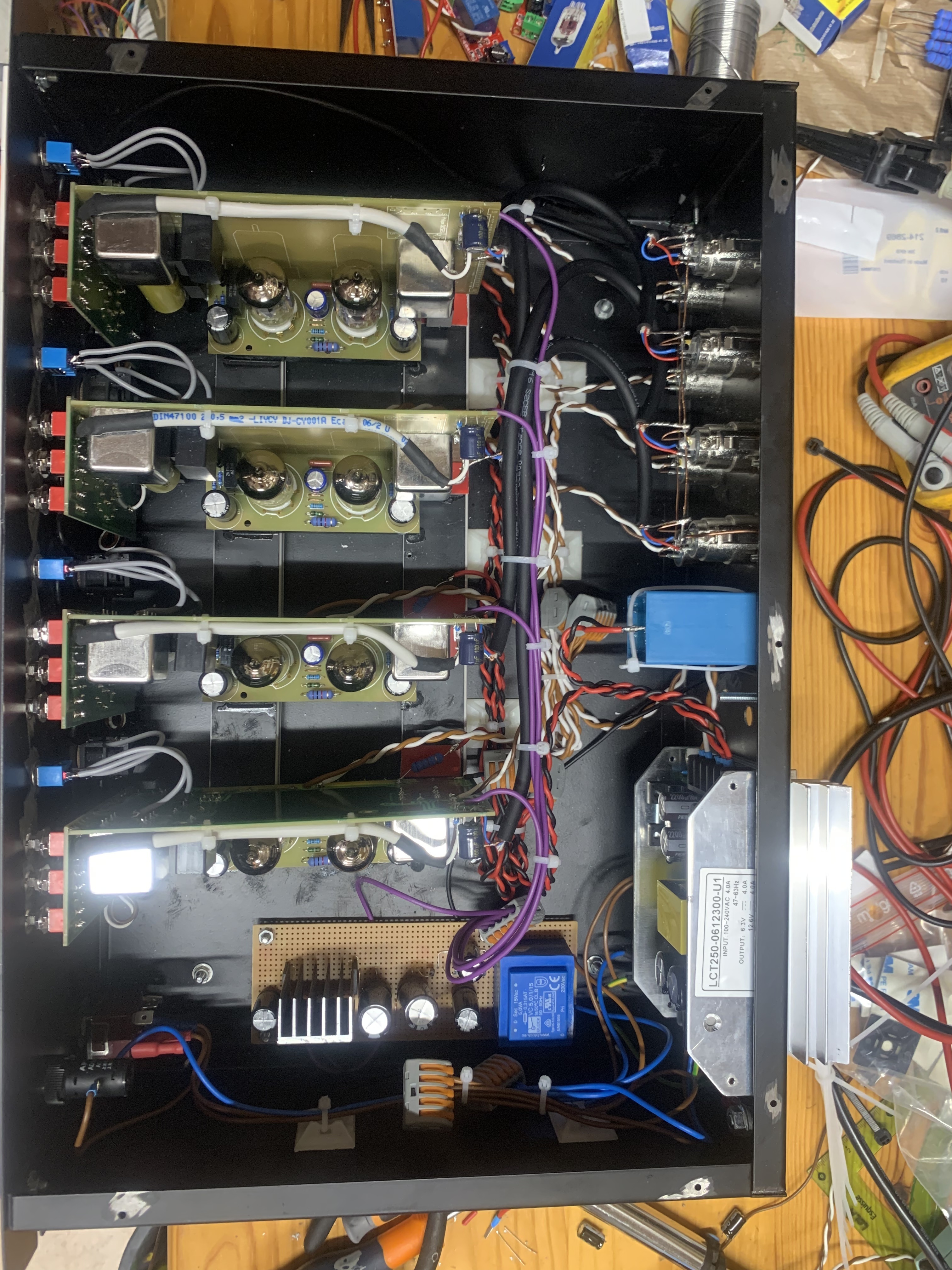

Tout est arrivé et je soude ;-)

Bernard
