Sujet Nettoyage de A à Z (technique pro) pour : table, console, contrôleur, voir synthétiseur
- 87 réponses
- 27 participants
- 64 713 vues
- 48 followers
martok99
1994
AFicionado·a
Membre depuis 11 ans
Bonjour
Je vous propose ma méthode d’entretien
Il vous faut vous munir de quelques produits et appareillages spécifiques :
Liste des produits :
Air sec
(gaz sous pression pour décoller la poussière trop tenace pour l’aspirateur)
même produit et même technique que pour le PC => https://www.youtube.com/watch?v=d-7_R3ssRZQ#t=80
on peut utiliser aussi un compresseur à la place => https://www.youtube.com/watch?v=eHRYaN4ZsNM
(sert aussi à l'évacuation rapide des fluides dans un potentiomètre)
Bombe de contact
http://www.selectronic.fr/media/catalog/product/cache/1/image/800x600/17f82f742ffe127f42dca9de82fb58b1/n/e/nettoyant-lubrifiant-de-contacts-lineairesa_1.png
https://www.youtube.com/watch?v=0QvOepREO4k#t=234
(il existe de Multi références qui se volent plus ou moins)
Alcool Isopropylique
(teneur minimum de 70%)
Eau écarlate
(netoyant surpuissant qui disolve presque tout)
WD 40 classique ou vaseline
http://www.arcade-system.com/images/articles/spinner/gel-de-vaseline.jpg
(graissage des Fader et knob)
papier essuie tout
http://www.cafes-storme.be/289-323-thickbox/papier-essuie-tout.jpg
(pour absorber les surplus de produit et eviter qu’il déborde et ruisselle sur le circuit électronique)
Une brosse à dent
http://www.brossezvouslesdents.com/wp-content/uploads/2013/10/photodune-872371-used-tooth-brush-xs.jpg
(idéalement recyclée, une vieille brosse a dent sera plus souple)
Une pipette ou seringue
(pour envoyer de l'alcool dans le fader)
les appareillages
Une boite de tournevis
(ouvrir la console, table, contrôleur etc)
Une boite tupperware
( car sinon on perd les visses ou les boutons bêtement)
un sèche cheveux avec bec canard
(en élèvent légèrement la température du potentiomètre (+- 50°c), on augmente l’efficacité des détergents, des produits désoxydants, la fluidité des graisses qui s'infiltre plus loin et réduit drastiquement le temps de séchage)
Un aspirateur
https://www.youtube.com/watch?v=0QvOepREO4k#t=80
(réglé pas trop puissant pour ne pas trop tirer sur les composants)
(l’aspi est là pour aspirer le gros de la poussière et de la crasse, pour la poussière et la crasse tenace il y a l'air sec)
Un chiffon en microfibre
très doux (n’ abîme pas les écrans) meilleur nettoyage que du tissue classique
Nettoyage extérieur (pas besoin d’ouvrir)
Vous débranchez et décâblez totalement l’engin pour éviter tout risque de cours circuits pendant les opérations qui suive
Passez un coup d’aspirateur rapide aux endroits où il y la poussière est visible (fader etc)
(ceci à pour but d’empêcher la poussiere de faire des bourres avec l’alcool)
Prendre le chiffon en microfibre imbibé fortement d’alcool isopropylique
=>il est important que le chiffon soit bien imbibé mais que celui- ci ne coule pas.
Vous frottez doucement le boitier, et soyez particulièrement doux sur les écrans (qui sont généralement de type LCD et ne supportent pas la pression)
! Au endroits ou la crasse est tenace, toujours frotter doucement (sans trop appuyer), mais aller plus vite et multiplier les passages. Sur une trace coriace on peut : faire 50 ou 100 passages doux et rapide (sans effort et sans risque) qui seront aussi efficaces que 20 passages rugueux, l'usure en moins ...
Dans le cas de traces vraiment tenaces, comme certaines colles ou du chewing-gum, de la pâte thermique etc, Le produit magique c’est: l’eau écarlate! Avec un coton de tige trempé dans ce produit on fait des miracles !
=>Prendre le sèche cheveux et séchez rapidement appareille (10 secondes)
! l’alcool étant un produit hydrosoluble qui rend l'eau plus ruisselante, même avec 30% d’eau en conjonction avec la chaleur et le souffle, le boîtier devrait sécher quasi instantanément
Nettoyage des circuits imprimés
Ici il faut démonter le boîtier...
décâblez votre mixer & ouvrez l’engin !
=> Se munir des tournevis appropriés pour ne pas user les visseries, et les boutons
=> Utilisez un tupperware pour les visses et les boutons ( c’est vite perdu ces trucs la)
Passez votre circuit rapidement et succinctement à l’aspirateur pour retirer le gros de la poussière.
Passez de l'air sec pour décoller tout ce que l’aspirateur n’a pas avalé
Prenez la brosse à dent, tremper la dans l’alcool isopropylique, puis frottez la crasse noire et les résidus tenaces ( frotter très délicatement)
Pour retirer ce qui reste : tamponner le chiffon microfibre imbibé d’alcool
=> (avec le chiffon microfibre ne pas frotter, vous risquez d’abîmer le chiffon ou les composants) mais tamponner délicatement.
/! (certaines crasses peuvent générer du bruit) alors pour un bon fonctionnement ça doit être plus propre que dans une sale opératoire, n’oublier pas la face arrière du circuit (coté soudure), oû peut aussi se trouver une fine pellicule de poussière noire, qui peut générer “un bruit de merde”
Si votre circuit dispose de ventilateur(s), souffler la poussière à l’air sec
! (l'aspirateur ne souffle pas suffisamment fort, uniquement l'air sec est efficace)
=>bloquer les pales du ventilateur avec un crayon ou la brosse à dents, histoire que le ventilo ne tourne pas à toute vitesse (execif), ils risquerait de casser des billes de roulement ou de se désaxé
-----------------------
Nettoyage des Faders
-----------------------
Il existe deux types de nettoyage, le normale et l'humide
Si vous n’avez pas nettoyé depuis fort longtemps que les faders sont durs comme le levier de vitesse d'un coltar Citroën de 1965:
vous aurez besoin d'un nettoyage humide, dans le cas contraire un nettoyage classique suffit largement
Le nettoyage humide est un nettoyage normal avec une étape supplémentaire, un dé-trempage à l’alcool isopropylique
Il s’agit d’effectuer un puissant décrassage/dégraissage avant le nettoyage désoxydant sec et le graissage
/! si vous avez fait tombé un liquide visqueux et sucré ou que votre fader et plein de saletés et accroche énormément, cette opération est obligatoire car la graisse dans un environnement sale fait que le fader risque d’accrocher encore plus, voir tout simplement le bloquer ...
Nettoyage normal :
Débranchez et décâblez votre appareil
Veillez l’ouvrir
=> Placez les visseries et boutons dans la boîte tupperware
=> travaillez sur un circuit Electronique propre !
/!(important pour évité de faire des bourres graisse/poussière )
(voir plus haut l’entretien du circuit Electronique)
Mettre tous les fader en position haute
Passez l’aspirateur et ôter la grosse poussière
Passer l’air sec et dépoussières en profondeur grâce à sa pression
Vous faite la totalité des fadeurs à la volé
Rebranchez la table et le master mais ne rallumez pas encore la table
/! (faites très attention si vous avez l’alimentation dans l’ appareillage, car le 220/240V est potentiellement mortel)
Si vous possédez un transfo externe, jusqu’à 24v il y à aucun danger)
Décrassage, et désoxydage à sec
Sortez le sèche cheveux, On va procédé à Etape de chauffe du fader
! (ici vous ne travailler plus sur tout les fader mai bien 1 par 1)
Le but n’est pas de faire fondre du plastique mai juste d’élevé la température interne à environ 50°c et sèche l’intérieur
! Avec un sèche cheveux de 1000w, 10 secondes suffisent largement. (cette chaleur va décupler l’effet des solvants de la bombe contacte par 3 ou 4 ...) c'est le secret !
=> N’aillez pas la main lourde sur le sèche cheveux, car dans les potentiomètres, il peut avoir des pièces en plastique qui n'aiment pas la chaleur (notamment dans les table de merde made in china/philippine type Behri ... )
=>Disposer du papier absorbant froissé tout au tour des fader (ceci servira plus tard)
Posez le bec de canard à 2 cm du fader
/! (trop proche vous risquer de cramer les partis plastique)
=> au 1er passage par sécurité ne chauffez pas trop
! Toute les 2-3 secondes vous touchez le fader pour voir sa température (on cherche 50°c, c’est comparable à un tube néon, c’est bien chaud mai sa brûle absolument pas au touché)
Sans perdre de temps (car sa refroidit vite) passer à la bombe de contacte du haut en bas
=> 2 sc un fader de 60 mm ou 3 sc un fader de 100 mm
bougez le fader pour étalé le produit
! ( les faders se trouvent normalement en position haute pour évite l’encrassement)
édit
vous pouvez procéder cette opération avec le circuit imprimé penché à 45° ou 90° ( sa aident)
=>bougez lentement de haut en bas et de bas en haut une bonne vingtaine de fois (prendre sont temps car les mouvement lent sont plus efficace et évite l'usure)
Une fois le 1er fader chauffé et nettoyer répéter à tout les autre faders
Virez succinctement l'excédent de produit contacte à coup d’air sec
retirez le papier absorbant (il est la uniquement pour empêcher la graisse d’aller sur le circuit imprimé)
=> Allumer et faite un teste, noter les fadeur récalcitrant
! (pas de peur à avoir car le produit n’est pas du tout conducteur une fois sec, et sèchent en 2 minutes)
Si craque encore, recommencer l’opération chauffage + bombe de contacte sur les fader récalcitrant
Graissage final
Une fois le résultat voulu, et les fader bien propre et désoxydé, Il faut les graisser pour les protégées dans le temps
remettre à plat la table
! Si besoin, repassez un bon coup d’air sec pour bien viré l’excédent de fluide contacte
Pour le graissage, mettre une goutte de WD40 clasic, vaseline ou autre lubrifiant spécial fader
! Ses produits gras aident à tenir plus longtemps dans le temps les contacte propre en les protégeant de l’oxydation et en lubrifiant la piste
les bombes de contactes sont un super nettoyant ou désoxydent mais qui ne graisse pas le produit
avec le W40 ou la vaseline c’est gras et visqueux, quand sa déborde sa salie le circuit imprimé de la console. ceci oblige de nettoyer les traces de graisse (à l'alcool + coton de tige ou microfibre)
=> n’ailler donc pas la mains lourde, une pulvérisation de 1/2 seconde suffis pour tout un fader de 60mm et 1 sec pour fader de 100 mm (grand max) ou quelques goûte (2-3) de vaseline
=> bougez de haut en bas et de bas en haut une dizaine de fois le fader pour bien étendre l’huile dans le fader
* Nettoyage humide
c’est un nettoyage normal avec une opération à l’alcool en plus entre le dépoussiérage et le graissage
=> fait un dépoussiérage classique aspirateur puis air sec (voir plus haut)
Passage à l’étape alcoolique
cette étape n'est pas pour améliorée les contacte éclectique (craquement et bruit) mais la résistance mécanique et la linéarité du déplacement du fadeur en éliminant la grosse poussière, la crasse et la graisse altéré par la pouciers (oxydation etc)
ou encore des résidus de sébum (sel) et dans les cas les plus grave de résidu de sucre séché (car bolos à renversé du wisky coke dans la table ... par exemple
)
=>si se n'est pas encore fait, éteindre l'appareille et vous débranchez tout les connecteurs
/! l'alcool et l'eau (H2O) sont conducteur contrairement au huile minéral, vaseline etc
Appliquez du papier absorbant tout autour des faders pour absorbé le gros de l’alcool
(mettre une couche de papier bien dance !)
Prenez la seringue ou la pipette et bien détrempé le potentiomètre
=> (n’ailler pas peur d’avoir la main lourde, sa dois baigner dans l’alcool !)
=>vous faite bouger 2 fois de haut en bas (très très doucement, ne pas forcé sur le fader)
Puis il faut attendre quelque temps que l’alcool agisse (environ 5 minutes)
Si besoin, vous changez le papier absorbant.
De nouveau, vous re-imbibez d’alcool et bouger ce coup la le fader une bonne vingtaine de fois afin de bien retiré la crasse de la piste
=>( en cas de besoin vous pouvez répéter plusieurs fois opération avec une pause de 5 minutes)
Jusqu’à se que sa accroche plus !
! Des fois avec des trace de sucre type wisky coca, vous pouvez avoir besoin de plus de 10 passe pour arriver à bien décollé le sucre dans le fader
=> Vous Passez de l’air sec pour viré le gros de l’alcool. Un rapide coup de sèche cheveu sur le pcb (circuit imprimé) pour étaler et secher les traces d’alcool
/!Attendre au moins 3h que sa sèche !
édit : si trop collé pour l'alcool, utiliser la méthode brutale de se monsieur =>https://www.youtube.com/watch?v=JumHJy28Zho
3 plombes plus tard, Vous pouvez repasser un petit coup d’air sec pour être sur ...
=> puis vous effectuez ensuite les opérations: chaufage bombe de contacte et graissage final au W40 ou lub (voir plus haut)
/! avec l'alcool isopropylique votre piste de fader se retrouve sans graisse, alors le risque d'oxydation est maximum. Il est donc vital de finir le travaille ! (ne repousser donc pas au lendemains le suite du nettoyage)
Bouton et potentiomètre rotatif ( Knobs)
c'est la même chose que pour les faders pour le nettoyage/dépoussiérage ou le dé-trempage alcool, en revanche, pour la bombe de contacte: vous n'utiliser pas le sèche cheveux pour chauffé car c'est pièces sont massivement composer de plastique et de caoutchouc
les potentiomètre rotatif (knobs) :
La ou vous faite 10 mouvements de fader haut et bas, bas et haut , sur un potentiomètre, vous faite 10 tour droite gauche, gauche droite ...
Les boutons c’est la même chose que les fader décrit plus haut (l’usage du sèche cheveux et de la graisse en moins) (en gros vous utilisé que l’alcool et la bombe de contacte)
/! (les bouton très utilisé on souvent des dépôt de sel généré par le sébum il faut insister avec l’alcool pour les éliminés)
bien détrempé, entendre un peut, et laissé l’alcool agir
remettre une couche d’alcool et appuyer doucement une vingtaine de fois
attendre 5 minutes de plus puis remettre de l’alcool et appuyer comme un Japonais sur une borne d’arcade Street fighter au moins 50 fois par bouton !
https://www.youtube.com/watch?v=VxTZ9XupI8Y
Travailler méthodiquement :
Procéder par ordre et par groupe de produit utilisé
1) nettoyage du boitier
2) démontage
3) dépoussiérage
4) opérations alcool
A nettoyage fader,
B test mécanique des fader
C nettoyage Potentiomètre rotatif,
D test mécanique des potentiomètre rotatif
E nettoyage boutons
F teste mécanique des bouton
3) Opérations bombe de contacte
A faite les Fader 1 par 1 en les chauffant puis les aspergent de bombe de contacte
B test Fader
C bombe de contacte sur Potentiomètre rotatif
D test des potentiomètre rotatif
E bombe de contacte sur les boutons
4) Graissage final des faders et des potentiomètres rotatif
5) nettoyage des traces de graisse sur le PCB (circuit imprimé)
6) refermez et faite un dernier teste
7) repassez un coup de chiffon microfibre avec très peut d'alcool pour retiré les trace éventuel de doigts et de graisse
Voila c’est finit !
P.S.
recommandation
ces produit sont inflammable, tres toxique, voir cancérigène, à proximité des produits et de l'appareille en cours d’entretien :
ne buvez pas ! ne mangez pas ! et ne fumez pas !
ne pas mettre dans les yeux
http://sinistremag.com/wp-content/uploads/2010/05/femme-du-directeur.jpg
ne pas sniffé
pour finir, veillez bien ventilez la pièce
http://www.waldighoffen.com/vie-pratique/dossier-securite-et-sante/monoxyde-de-carbone/depliant-monoxyde-de-carbone/ouvrir-les-fenetres.png/image_preview
Je vous propose ma méthode d’entretien
Il vous faut vous munir de quelques produits et appareillages spécifiques :
Liste des produits :
Air sec
(gaz sous pression pour décoller la poussière trop tenace pour l’aspirateur)
même produit et même technique que pour le PC => https://www.youtube.com/watch?v=d-7_R3ssRZQ#t=80
on peut utiliser aussi un compresseur à la place => https://www.youtube.com/watch?v=eHRYaN4ZsNM
(sert aussi à l'évacuation rapide des fluides dans un potentiomètre)
Bombe de contact
http://www.selectronic.fr/media/catalog/product/cache/1/image/800x600/17f82f742ffe127f42dca9de82fb58b1/n/e/nettoyant-lubrifiant-de-contacts-lineairesa_1.pnghttps://www.youtube.com/watch?v=0QvOepREO4k#t=234
(il existe de Multi références qui se volent plus ou moins)
Alcool Isopropylique
(teneur minimum de 70%)
Eau écarlate
(netoyant surpuissant qui disolve presque tout)
WD 40 classique ou vaseline
http://www.arcade-system.com/images/articles/spinner/gel-de-vaseline.jpg
(graissage des Fader et knob)
papier essuie tout
http://www.cafes-storme.be/289-323-thickbox/papier-essuie-tout.jpg
(pour absorber les surplus de produit et eviter qu’il déborde et ruisselle sur le circuit électronique)
Une brosse à dent
http://www.brossezvouslesdents.com/wp-content/uploads/2013/10/photodune-872371-used-tooth-brush-xs.jpg
(idéalement recyclée, une vieille brosse a dent sera plus souple)
Une pipette ou seringue
(pour envoyer de l'alcool dans le fader)
les appareillages
Une boite de tournevis
(ouvrir la console, table, contrôleur etc)
Une boite tupperware
( car sinon on perd les visses ou les boutons bêtement)
un sèche cheveux avec bec canard
(en élèvent légèrement la température du potentiomètre (+- 50°c), on augmente l’efficacité des détergents, des produits désoxydants, la fluidité des graisses qui s'infiltre plus loin et réduit drastiquement le temps de séchage)
Un aspirateur
https://www.youtube.com/watch?v=0QvOepREO4k#t=80
(réglé pas trop puissant pour ne pas trop tirer sur les composants)
(l’aspi est là pour aspirer le gros de la poussière et de la crasse, pour la poussière et la crasse tenace il y a l'air sec)
Un chiffon en microfibre
très doux (n’ abîme pas les écrans) meilleur nettoyage que du tissue classique
Nettoyage extérieur (pas besoin d’ouvrir)
Vous débranchez et décâblez totalement l’engin pour éviter tout risque de cours circuits pendant les opérations qui suive
Passez un coup d’aspirateur rapide aux endroits où il y la poussière est visible (fader etc)
(ceci à pour but d’empêcher la poussiere de faire des bourres avec l’alcool)
Prendre le chiffon en microfibre imbibé fortement d’alcool isopropylique
=>il est important que le chiffon soit bien imbibé mais que celui- ci ne coule pas.
Vous frottez doucement le boitier, et soyez particulièrement doux sur les écrans (qui sont généralement de type LCD et ne supportent pas la pression)
! Au endroits ou la crasse est tenace, toujours frotter doucement (sans trop appuyer), mais aller plus vite et multiplier les passages. Sur une trace coriace on peut : faire 50 ou 100 passages doux et rapide (sans effort et sans risque) qui seront aussi efficaces que 20 passages rugueux, l'usure en moins ...
Dans le cas de traces vraiment tenaces, comme certaines colles ou du chewing-gum, de la pâte thermique etc, Le produit magique c’est: l’eau écarlate! Avec un coton de tige trempé dans ce produit on fait des miracles !
=>Prendre le sèche cheveux et séchez rapidement appareille (10 secondes)
! l’alcool étant un produit hydrosoluble qui rend l'eau plus ruisselante, même avec 30% d’eau en conjonction avec la chaleur et le souffle, le boîtier devrait sécher quasi instantanément
Nettoyage des circuits imprimés
Ici il faut démonter le boîtier...
décâblez votre mixer & ouvrez l’engin !
=> Se munir des tournevis appropriés pour ne pas user les visseries, et les boutons
=> Utilisez un tupperware pour les visses et les boutons ( c’est vite perdu ces trucs la)
Passez votre circuit rapidement et succinctement à l’aspirateur pour retirer le gros de la poussière.
Passez de l'air sec pour décoller tout ce que l’aspirateur n’a pas avalé
Prenez la brosse à dent, tremper la dans l’alcool isopropylique, puis frottez la crasse noire et les résidus tenaces ( frotter très délicatement)
Pour retirer ce qui reste : tamponner le chiffon microfibre imbibé d’alcool
=> (avec le chiffon microfibre ne pas frotter, vous risquez d’abîmer le chiffon ou les composants) mais tamponner délicatement.
/! (certaines crasses peuvent générer du bruit) alors pour un bon fonctionnement ça doit être plus propre que dans une sale opératoire, n’oublier pas la face arrière du circuit (coté soudure), oû peut aussi se trouver une fine pellicule de poussière noire, qui peut générer “un bruit de merde”
Si votre circuit dispose de ventilateur(s), souffler la poussière à l’air sec
! (l'aspirateur ne souffle pas suffisamment fort, uniquement l'air sec est efficace)
=>bloquer les pales du ventilateur avec un crayon ou la brosse à dents, histoire que le ventilo ne tourne pas à toute vitesse (execif), ils risquerait de casser des billes de roulement ou de se désaxé
-----------------------
Nettoyage des Faders
-----------------------
Il existe deux types de nettoyage, le normale et l'humide
Si vous n’avez pas nettoyé depuis fort longtemps que les faders sont durs comme le levier de vitesse d'un coltar Citroën de 1965:
vous aurez besoin d'un nettoyage humide, dans le cas contraire un nettoyage classique suffit largement
Le nettoyage humide est un nettoyage normal avec une étape supplémentaire, un dé-trempage à l’alcool isopropylique
Il s’agit d’effectuer un puissant décrassage/dégraissage avant le nettoyage désoxydant sec et le graissage
/! si vous avez fait tombé un liquide visqueux et sucré ou que votre fader et plein de saletés et accroche énormément, cette opération est obligatoire car la graisse dans un environnement sale fait que le fader risque d’accrocher encore plus, voir tout simplement le bloquer ...
Nettoyage normal :
Débranchez et décâblez votre appareil
Veillez l’ouvrir
=> Placez les visseries et boutons dans la boîte tupperware
=> travaillez sur un circuit Electronique propre !
/!(important pour évité de faire des bourres graisse/poussière )
(voir plus haut l’entretien du circuit Electronique)
Mettre tous les fader en position haute
Passez l’aspirateur et ôter la grosse poussière
Passer l’air sec et dépoussières en profondeur grâce à sa pression
Vous faite la totalité des fadeurs à la volé
Rebranchez la table et le master mais ne rallumez pas encore la table
/! (faites très attention si vous avez l’alimentation dans l’ appareillage, car le 220/240V est potentiellement mortel)
Si vous possédez un transfo externe, jusqu’à 24v il y à aucun danger)
Décrassage, et désoxydage à sec
Sortez le sèche cheveux, On va procédé à Etape de chauffe du fader
! (ici vous ne travailler plus sur tout les fader mai bien 1 par 1)
Le but n’est pas de faire fondre du plastique mai juste d’élevé la température interne à environ 50°c et sèche l’intérieur
! Avec un sèche cheveux de 1000w, 10 secondes suffisent largement. (cette chaleur va décupler l’effet des solvants de la bombe contacte par 3 ou 4 ...) c'est le secret !
=> N’aillez pas la main lourde sur le sèche cheveux, car dans les potentiomètres, il peut avoir des pièces en plastique qui n'aiment pas la chaleur (notamment dans les table de merde made in china/philippine type Behri ... )
=>Disposer du papier absorbant froissé tout au tour des fader (ceci servira plus tard)
Posez le bec de canard à 2 cm du fader
/! (trop proche vous risquer de cramer les partis plastique)
=> au 1er passage par sécurité ne chauffez pas trop
! Toute les 2-3 secondes vous touchez le fader pour voir sa température (on cherche 50°c, c’est comparable à un tube néon, c’est bien chaud mai sa brûle absolument pas au touché)
Sans perdre de temps (car sa refroidit vite) passer à la bombe de contacte du haut en bas
=> 2 sc un fader de 60 mm ou 3 sc un fader de 100 mm
bougez le fader pour étalé le produit
! ( les faders se trouvent normalement en position haute pour évite l’encrassement)
édit
vous pouvez procéder cette opération avec le circuit imprimé penché à 45° ou 90° ( sa aident)=>bougez lentement de haut en bas et de bas en haut une bonne vingtaine de fois (prendre sont temps car les mouvement lent sont plus efficace et évite l'usure)
Une fois le 1er fader chauffé et nettoyer répéter à tout les autre faders
Virez succinctement l'excédent de produit contacte à coup d’air sec
retirez le papier absorbant (il est la uniquement pour empêcher la graisse d’aller sur le circuit imprimé)
=> Allumer et faite un teste, noter les fadeur récalcitrant
! (pas de peur à avoir car le produit n’est pas du tout conducteur une fois sec, et sèchent en 2 minutes)
Si craque encore, recommencer l’opération chauffage + bombe de contacte sur les fader récalcitrant
Graissage final
Une fois le résultat voulu, et les fader bien propre et désoxydé, Il faut les graisser pour les protégées dans le temps
remettre à plat la table
! Si besoin, repassez un bon coup d’air sec pour bien viré l’excédent de fluide contacte
Pour le graissage, mettre une goutte de WD40 clasic, vaseline ou autre lubrifiant spécial fader
! Ses produits gras aident à tenir plus longtemps dans le temps les contacte propre en les protégeant de l’oxydation et en lubrifiant la piste
les bombes de contactes sont un super nettoyant ou désoxydent mais qui ne graisse pas le produit
avec le W40 ou la vaseline c’est gras et visqueux, quand sa déborde sa salie le circuit imprimé de la console. ceci oblige de nettoyer les traces de graisse (à l'alcool + coton de tige ou microfibre)
=> n’ailler donc pas la mains lourde, une pulvérisation de 1/2 seconde suffis pour tout un fader de 60mm et 1 sec pour fader de 100 mm (grand max) ou quelques goûte (2-3) de vaseline
=> bougez de haut en bas et de bas en haut une dizaine de fois le fader pour bien étendre l’huile dans le fader
* Nettoyage humide
c’est un nettoyage normal avec une opération à l’alcool en plus entre le dépoussiérage et le graissage
=> fait un dépoussiérage classique aspirateur puis air sec (voir plus haut)
Passage à l’étape alcoolique
cette étape n'est pas pour améliorée les contacte éclectique (craquement et bruit) mais la résistance mécanique et la linéarité du déplacement du fadeur en éliminant la grosse poussière, la crasse et la graisse altéré par la pouciers (oxydation etc)
ou encore des résidus de sébum (sel) et dans les cas les plus grave de résidu de sucre séché (car bolos à renversé du wisky coke dans la table ... par exemple
) =>si se n'est pas encore fait, éteindre l'appareille et vous débranchez tout les connecteurs
/! l'alcool et l'eau (H2O) sont conducteur contrairement au huile minéral, vaseline etc
Appliquez du papier absorbant tout autour des faders pour absorbé le gros de l’alcool
(mettre une couche de papier bien dance !)
Prenez la seringue ou la pipette et bien détrempé le potentiomètre
=> (n’ailler pas peur d’avoir la main lourde, sa dois baigner dans l’alcool !)
=>vous faite bouger 2 fois de haut en bas (très très doucement, ne pas forcé sur le fader)
Puis il faut attendre quelque temps que l’alcool agisse (environ 5 minutes)
Si besoin, vous changez le papier absorbant.
De nouveau, vous re-imbibez d’alcool et bouger ce coup la le fader une bonne vingtaine de fois afin de bien retiré la crasse de la piste
=>( en cas de besoin vous pouvez répéter plusieurs fois opération avec une pause de 5 minutes)
Jusqu’à se que sa accroche plus !
! Des fois avec des trace de sucre type wisky coca, vous pouvez avoir besoin de plus de 10 passe pour arriver à bien décollé le sucre dans le fader
=> Vous Passez de l’air sec pour viré le gros de l’alcool. Un rapide coup de sèche cheveu sur le pcb (circuit imprimé) pour étaler et secher les traces d’alcool
/!Attendre au moins 3h que sa sèche !
édit : si trop collé pour l'alcool, utiliser la méthode brutale de se monsieur =>https://www.youtube.com/watch?v=JumHJy28Zho
3 plombes plus tard, Vous pouvez repasser un petit coup d’air sec pour être sur ...
=> puis vous effectuez ensuite les opérations: chaufage bombe de contacte et graissage final au W40 ou lub (voir plus haut)
/! avec l'alcool isopropylique votre piste de fader se retrouve sans graisse, alors le risque d'oxydation est maximum. Il est donc vital de finir le travaille ! (ne repousser donc pas au lendemains le suite du nettoyage)
Bouton et potentiomètre rotatif ( Knobs)
c'est la même chose que pour les faders pour le nettoyage/dépoussiérage ou le dé-trempage alcool, en revanche, pour la bombe de contacte: vous n'utiliser pas le sèche cheveux pour chauffé car c'est pièces sont massivement composer de plastique et de caoutchouc
les potentiomètre rotatif (knobs) :
La ou vous faite 10 mouvements de fader haut et bas, bas et haut , sur un potentiomètre, vous faite 10 tour droite gauche, gauche droite ...
Les boutons c’est la même chose que les fader décrit plus haut (l’usage du sèche cheveux et de la graisse en moins) (en gros vous utilisé que l’alcool et la bombe de contacte)
/! (les bouton très utilisé on souvent des dépôt de sel généré par le sébum il faut insister avec l’alcool pour les éliminés)
bien détrempé, entendre un peut, et laissé l’alcool agir
remettre une couche d’alcool et appuyer doucement une vingtaine de fois
attendre 5 minutes de plus puis remettre de l’alcool et appuyer comme un Japonais sur une borne d’arcade Street fighter au moins 50 fois par bouton !
https://www.youtube.com/watch?v=VxTZ9XupI8Y
Travailler méthodiquement :
Procéder par ordre et par groupe de produit utilisé
1) nettoyage du boitier
2) démontage
3) dépoussiérage
4) opérations alcool
A nettoyage fader,
B test mécanique des fader
C nettoyage Potentiomètre rotatif,
D test mécanique des potentiomètre rotatif
E nettoyage boutons
F teste mécanique des bouton
3) Opérations bombe de contacte
A faite les Fader 1 par 1 en les chauffant puis les aspergent de bombe de contacte
B test Fader
C bombe de contacte sur Potentiomètre rotatif
D test des potentiomètre rotatif
E bombe de contacte sur les boutons
4) Graissage final des faders et des potentiomètres rotatif
5) nettoyage des traces de graisse sur le PCB (circuit imprimé)
6) refermez et faite un dernier teste
7) repassez un coup de chiffon microfibre avec très peut d'alcool pour retiré les trace éventuel de doigts et de graisse
Voila c’est finit !
P.S.
recommandation
ces produit sont inflammable, tres toxique, voir cancérigène, à proximité des produits et de l'appareille en cours d’entretien :
ne buvez pas ! ne mangez pas ! et ne fumez pas !
ne pas mettre dans les yeux
http://sinistremag.com/wp-content/uploads/2010/05/femme-du-directeur.jpg
ne pas sniffé
pour finir, veillez bien ventilez la pièce
http://www.waldighoffen.com/vie-pratique/dossier-securite-et-sante/monoxyde-de-carbone/depliant-monoxyde-de-carbone/ouvrir-les-fenetres.png/image_preview
Allumé du potard, amateur d'humour noir, de sarcasmes, de provoque, dérision. Mes messages sont vraiment à lire calmement et sur le ton de l'humour. Ne pas s'en offusquer donc ! :)
[ Dernière édition du message le 27/04/2015 à 03:56:06 ]
Rémy M. (chimimic)
14197
Modérateur·trice thématique
Membre depuis 22 ans
Bonjour,
j'avoue n'avoir pas tout lu dans le détail, mais il y a là un bon paquet d'infos que beaucoup devraient trouver intéressantes. Tu pourrais même en faire un tuto AF en bonne et due forme
Merci pour ta participation !
j'avoue n'avoir pas tout lu dans le détail, mais il y a là un bon paquet d'infos que beaucoup devraient trouver intéressantes. Tu pourrais même en faire un tuto AF en bonne et due forme
Merci pour ta participation !
Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com
martok99
1994
AFicionado·a
Membre depuis 11 ans
content que sa vous plaise
Allumé du potard, amateur d'humour noir, de sarcasmes, de provoque, dérision. Mes messages sont vraiment à lire calmement et sur le ton de l'humour. Ne pas s'en offusquer donc ! :)
jayce51
4
Nouvel·le AFfilié·e
Membre depuis 17 ans
ivanoff
872
Posteur·euse AFfolé·e
Membre depuis 17 ans
merci pour ce topo.
Pygmee999
500
Posteur·euse AFfolé·e
Membre depuis 17 ans
Merci beaucoup pour ces méthodes ! Je vais peut-être enfin arriver à dégripper les potards de tranches de console qui traînent depuis trop longtemps ...
martok99
1994
AFicionado·a
Membre depuis 11 ans
jibzen
7
Nouvel·le AFfilié·e
Membre depuis 14 ans
martok99
1994
AFicionado·a
Membre depuis 11 ans
salut
non pas à ma connaissance. En industrie les composants sont souvent nettoyer en utilisent des solvants bien plus agressif (acétone, toluène, méthanol etc)
c'est pas du sucre
Le risque c'est que l'alcool s’évapore et qu'il reste de l'eau (qui elle est conductrice) et encore le risque est faible car cette eau est déminéraliser et peut conductrice avec une forte résistance ce qui limite la force d'un éventuel courjus
Le truc pour être bien saf c'est de faire comme un lave vaisselle (tu chauffe pour que sa sèche plus vite) avec un sèche cheveux
tu passe la carte à environ 50°c (chaud mais pas brûlant au touché) ceci va aider l’alcool à s’évapore)
l'autre truc c'est de passé la soufflette* dans tout les angles ou l'eau pourrais stagné par électrostatique/viscosité
Le seul composant réellement sensible qui pourrais pauser problème c'est le condensateur électrochimique*²
celui ci craint le chaud (particulièrement les chinois qui sont de mauvaise qualité)
Sur ces condensateurs chimique la (tu insiste pas trop au sèche cheveux mais plus sur la soufflette)
Le problème de l'air sec c'est que tu en as peut et que c'est cher, ce qui oblige à utiliser avec parcimonie et de faire le gros de l’évaporation avec le sèche cheveux, mais si tu as un compresseur tu peux soufflé bien plus longtemps alors oublis simplement le sèche cheveux pour le séchage
Par contre c'est bien de vidé la cuve histoire qu'il envoie pas des gouttelette d'eau (c'est pas une obligatoire)
*
soufflette prendre uniquement un truc qui pulse, bombe d'air sec ou compresseur peinture
le sèche cheveux, aspi etc n'ont pas un souffle suffisamment fort pour décoller les liquides d'un recoin, connecteur et les gouttelettes coincé entre les pattes des composant ETC
*²

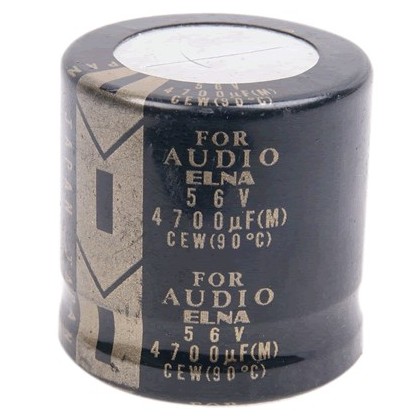

Type de condensateur qui contient une électrolyte, ce sont de gros composants de fort puissance (les plus gros condo) servent généralement pour les alimentation lisage de tentions continu
(si celui ci dépasse une certaine température il bombe puis éclate (bombé déjà il ne fonctionnera plus correctement et il sera bon pour être changer)
Les condo chinois on une électrolyte bien moins solide que les japonais et du coup leurs température d'ébullition est plus basse ce qui fait qu'ils bombe bien plus vite (souvent elle est plus basse que ce qu'il affiche sur le composant)
Généralement on ne les utiliser pas trop dans les produit haut gamme, mais lors du tsunamis les usines japonaise on était dévasté et la pénurie mondiale à obliger les fabricants d’électronique Haut de gamme à utiliser ces saloperies (si ton matos à était fabriquer dans cette période, méfiance)
( il y a quand même peut de chance que tu les fasse gonflé avec un sèche cheveux ( ou alors faut le collé sur le condo 5 minutes ... ) pas de peur à avoir (mais tu passe le sèche cheveux sans fixer les composant dans un mouvement fluide du haut en bas du circuit et de gauche à droite du circuit)
P.S.
en cas ou tu trempe dans un bain viré les ventilateurs histoire que l'alcool ne dissolvent pas la lubrification de leurs roulement à billes
ne pas plonger dans un bain trop profond ( histoire que le poids du liquide et donc sa pression ne sois pas trop intrusif) pas plus de 1-2 cm de haut
une fois sec bien sec re graisser tout les potards et boutons (poussoir), histoire de les protéger de la corrosion et de la friction
amicalement
non pas à ma connaissance. En industrie les composants sont souvent nettoyer en utilisent des solvants bien plus agressif (acétone, toluène, méthanol etc)
c'est pas du sucre
Le risque c'est que l'alcool s’évapore et qu'il reste de l'eau (qui elle est conductrice) et encore le risque est faible car cette eau est déminéraliser et peut conductrice avec une forte résistance ce qui limite la force d'un éventuel courjus
Le truc pour être bien saf c'est de faire comme un lave vaisselle (tu chauffe pour que sa sèche plus vite) avec un sèche cheveux
tu passe la carte à environ 50°c (chaud mais pas brûlant au touché) ceci va aider l’alcool à s’évapore)
l'autre truc c'est de passé la soufflette* dans tout les angles ou l'eau pourrais stagné par électrostatique/viscosité
Le seul composant réellement sensible qui pourrais pauser problème c'est le condensateur électrochimique*²
celui ci craint le chaud (particulièrement les chinois qui sont de mauvaise qualité)
Sur ces condensateurs chimique la (tu insiste pas trop au sèche cheveux mais plus sur la soufflette)
Le problème de l'air sec c'est que tu en as peut et que c'est cher, ce qui oblige à utiliser avec parcimonie et de faire le gros de l’évaporation avec le sèche cheveux, mais si tu as un compresseur tu peux soufflé bien plus longtemps alors oublis simplement le sèche cheveux pour le séchage
Par contre c'est bien de vidé la cuve histoire qu'il envoie pas des gouttelette d'eau (c'est pas une obligatoire)
*
soufflette prendre uniquement un truc qui pulse, bombe d'air sec ou compresseur peinture
le sèche cheveux, aspi etc n'ont pas un souffle suffisamment fort pour décoller les liquides d'un recoin, connecteur et les gouttelettes coincé entre les pattes des composant ETC
*²
Type de condensateur qui contient une électrolyte, ce sont de gros composants de fort puissance (les plus gros condo) servent généralement pour les alimentation lisage de tentions continu
(si celui ci dépasse une certaine température il bombe puis éclate (bombé déjà il ne fonctionnera plus correctement et il sera bon pour être changer)
Les condo chinois on une électrolyte bien moins solide que les japonais et du coup leurs température d'ébullition est plus basse ce qui fait qu'ils bombe bien plus vite (souvent elle est plus basse que ce qu'il affiche sur le composant)
Généralement on ne les utiliser pas trop dans les produit haut gamme, mais lors du tsunamis les usines japonaise on était dévasté et la pénurie mondiale à obliger les fabricants d’électronique Haut de gamme à utiliser ces saloperies (si ton matos à était fabriquer dans cette période, méfiance)
( il y a quand même peut de chance que tu les fasse gonflé avec un sèche cheveux ( ou alors faut le collé sur le condo 5 minutes ... ) pas de peur à avoir (mais tu passe le sèche cheveux sans fixer les composant dans un mouvement fluide du haut en bas du circuit et de gauche à droite du circuit)
P.S.
en cas ou tu trempe dans un bain viré les ventilateurs histoire que l'alcool ne dissolvent pas la lubrification de leurs roulement à billes
ne pas plonger dans un bain trop profond ( histoire que le poids du liquide et donc sa pression ne sois pas trop intrusif) pas plus de 1-2 cm de haut
une fois sec bien sec re graisser tout les potards et boutons (poussoir), histoire de les protéger de la corrosion et de la frictionamicalement
Allumé du potard, amateur d'humour noir, de sarcasmes, de provoque, dérision. Mes messages sont vraiment à lire calmement et sur le ton de l'humour. Ne pas s'en offusquer donc ! :)
[ Dernière édition du message le 23/03/2016 à 13:57:52 ]
jibzen
7
Nouvel·le AFfilié·e
Membre depuis 14 ans
Ok j'vais faire un test sur une tranche avec bain puis chauffage genre sale de bain pour aider au séchage, j'imagine que l'isoprop à 99% est plus adapté que le 70% en tout cas pour le séchage... sinon pour infos il s'agît d'une table Tascam model 30 que j'ai récupéré en piteux état (rouille et plein de graisse) donc les condos son des japonais de très bonne qualité... Je tiens au jus
- < Liste des sujets
- Charte
