Fabriquer un stand / rack / porte guitares

  • 27 réponses
  • 6 participants
  • 805 vues
  • 8 followers
Sujet de la discussion Fabriquer un stand / rack / porte guitares
Salut,
je me suis construit un rack pour pouvoir ranger et aligner mes guitares, j'en ai quelques unes.
A toutes fins utiles, je vais partager les étapes ici.

Je suis parti avec une idée grossière et j'ai conçu au fur et à mesure. j'ai utilisé des fournitures pas chères et du matériel simple.
Je vais partager aussi mes erreurs, comme ça vous serez prévenus :mrg:


"And in the end, the love you take is equal to the love you make"

Mes annonces de matériel guitare

2
Avec des photos ca nous parlerait plus peut etre ? :clin:
Thom'
3
Du calme on est samedi :oops2:


"And in the end, the love you take is equal to the love you make"

Mes annonces de matériel guitare

4

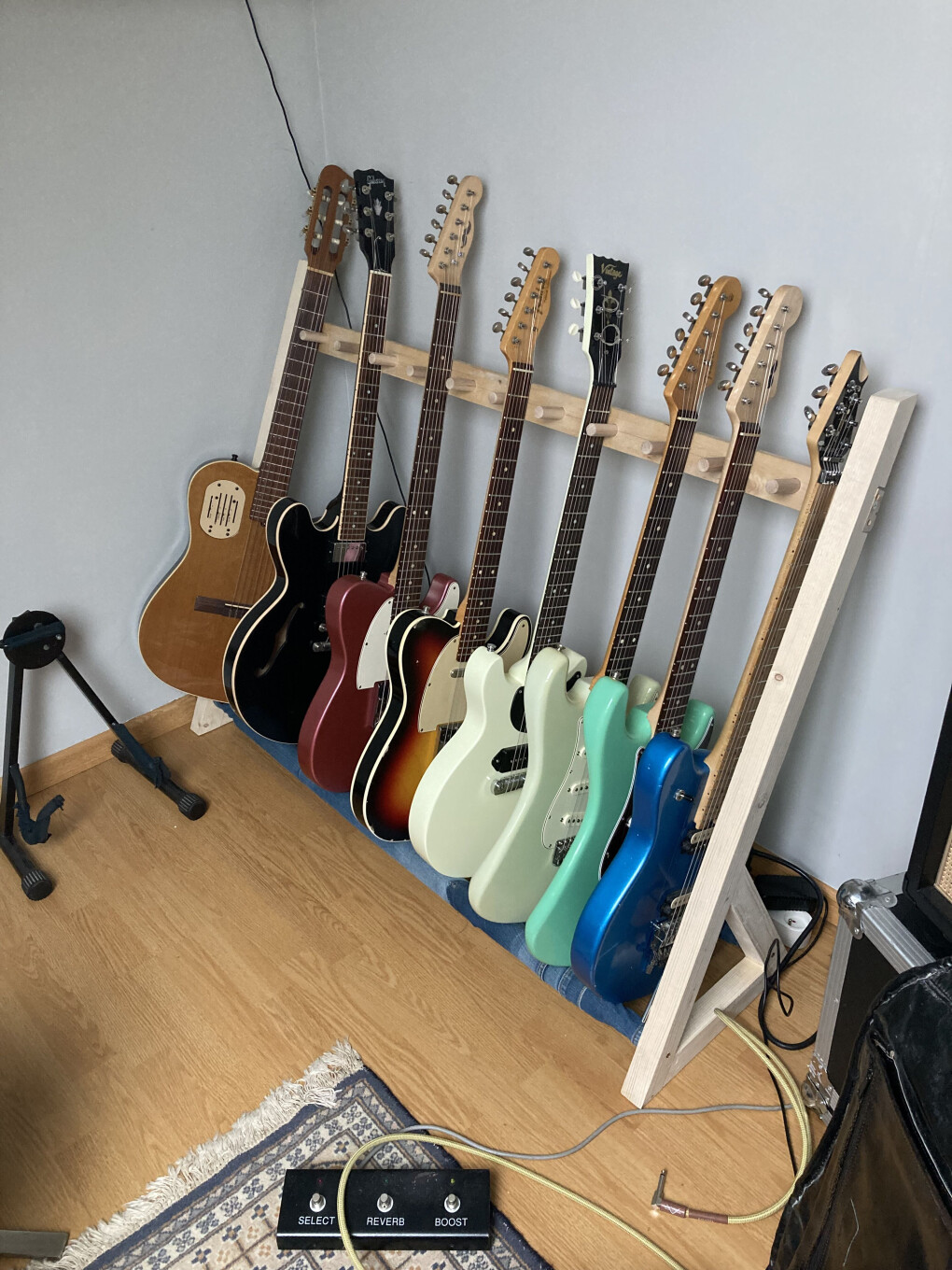

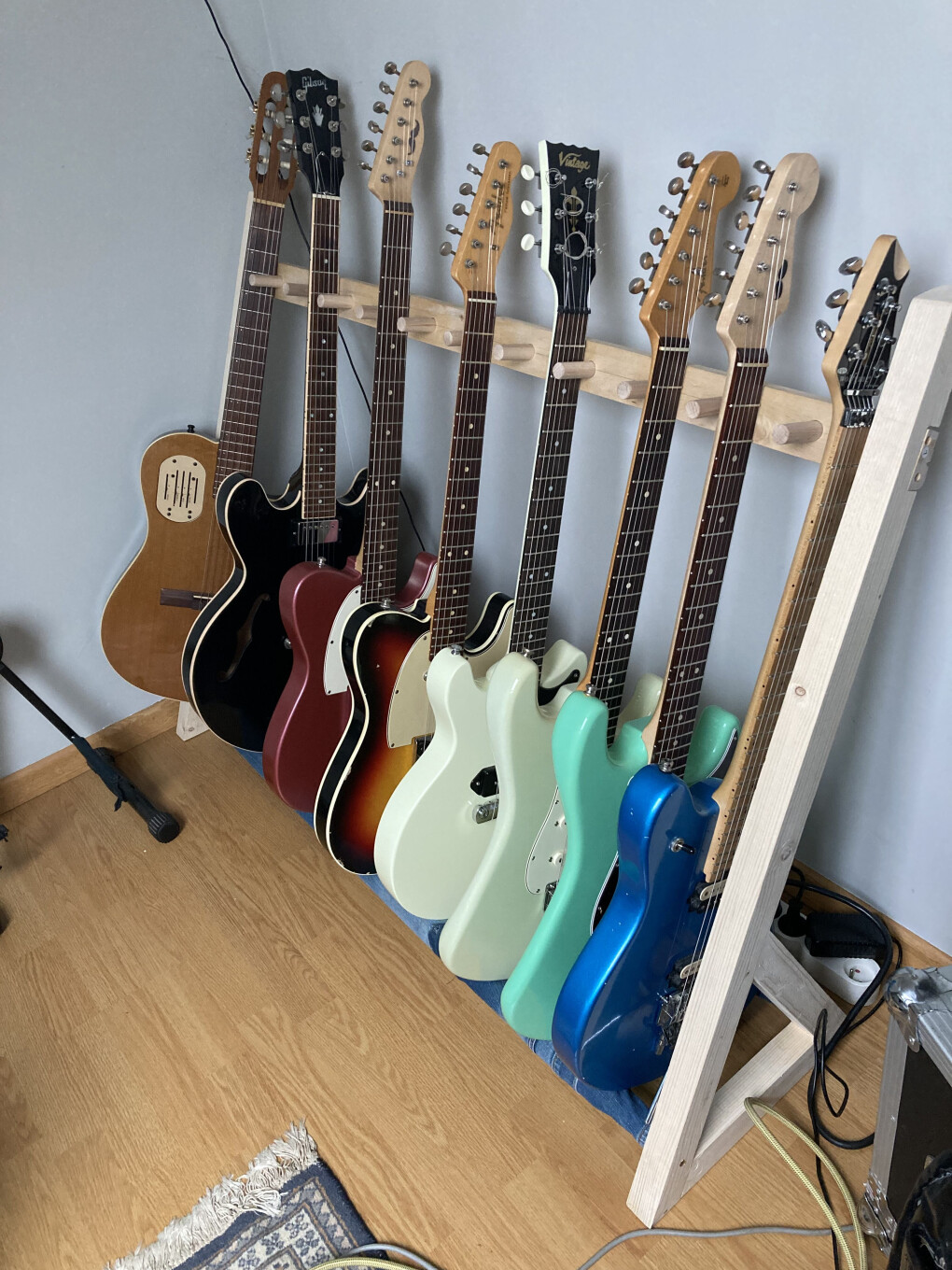

Au final ça donne ça :


"And in the end, the love you take is equal to the love you make"

Mes annonces de matériel guitare

5
Fournitures :
- 3,50 de tasseau 45x38 mm. Bois basique
- 2,50 de tournillon diamètre 35mm. En fait j'ai récupéré une vielle tringle à rideaux, et j'ai acheté une barre de 28mm car je ne trouvais pas autre chose. Cette longueur variera en fonction du nombre de guitares que vous voudrez loger.
- 1 m de tournillon diamètre 18mm

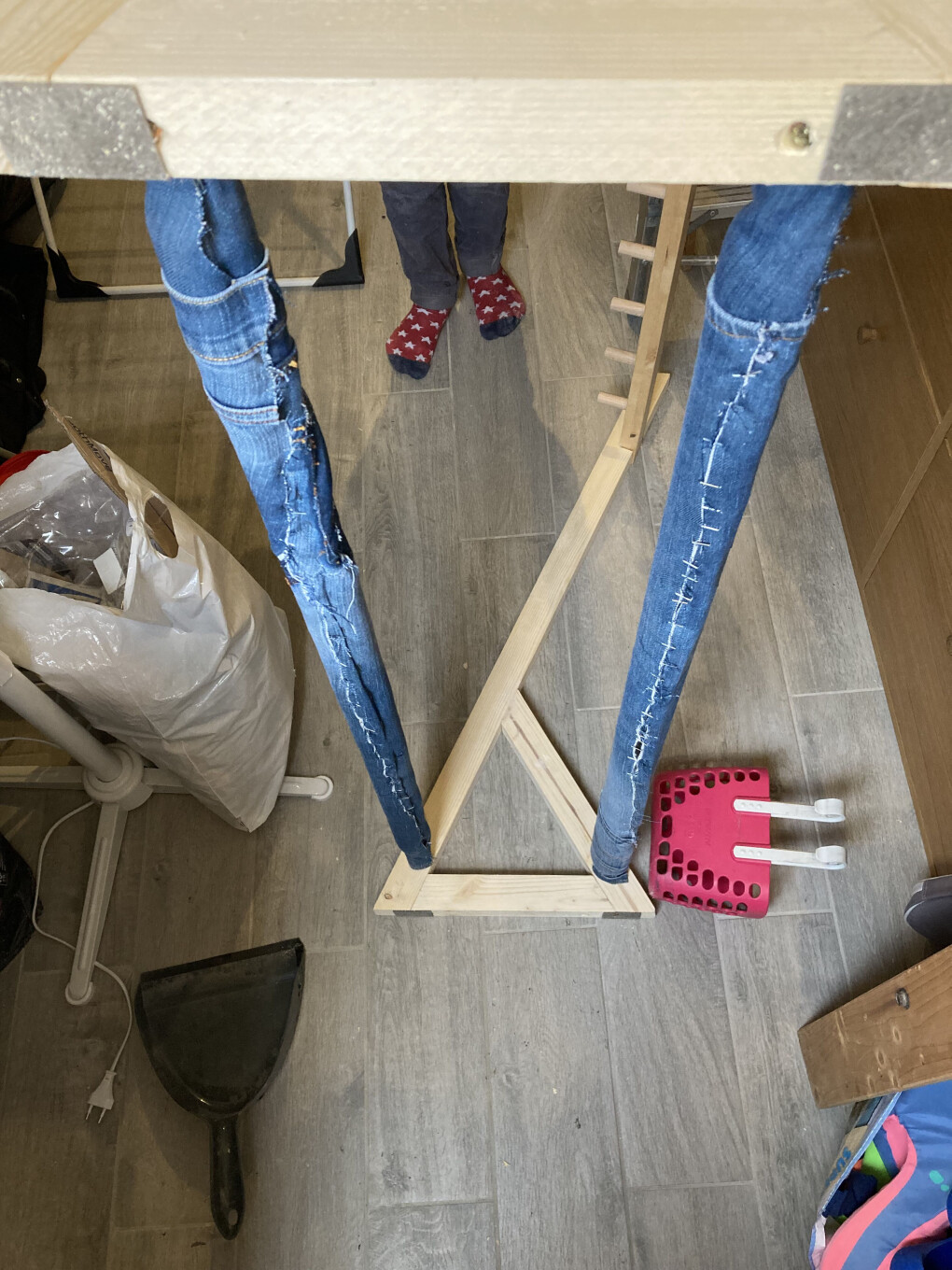

- 2 tubes de mousse PE pour isoler les tuyaux
- 1 tissu de votre choix, épais mais surtout naturel (coton ou laine) pour éviter toute réaction avec les vernis des guitares.

Outils : perceuse, forets de 18 mm, scie cloche du diamètre de vos barres. Scie, colle, vis

Dimensions :
- les montants font 97 cm de long
- les bases font 37 cm, le renfort qui ferme le triangle également.
- le peigne qui tient les manches a des barres espacées de 10cm, sauf sur les bords où ils sont à 7cm des montants.
- la largeur entre montants est de 114 cm, pour 11 "dents" et 12 guitares électriques


"And in the end, the love you take is equal to the love you make"

Mes annonces de matériel guitare

[ Dernière édition du message le 04/02/2023 à 16:26:47 ]

6

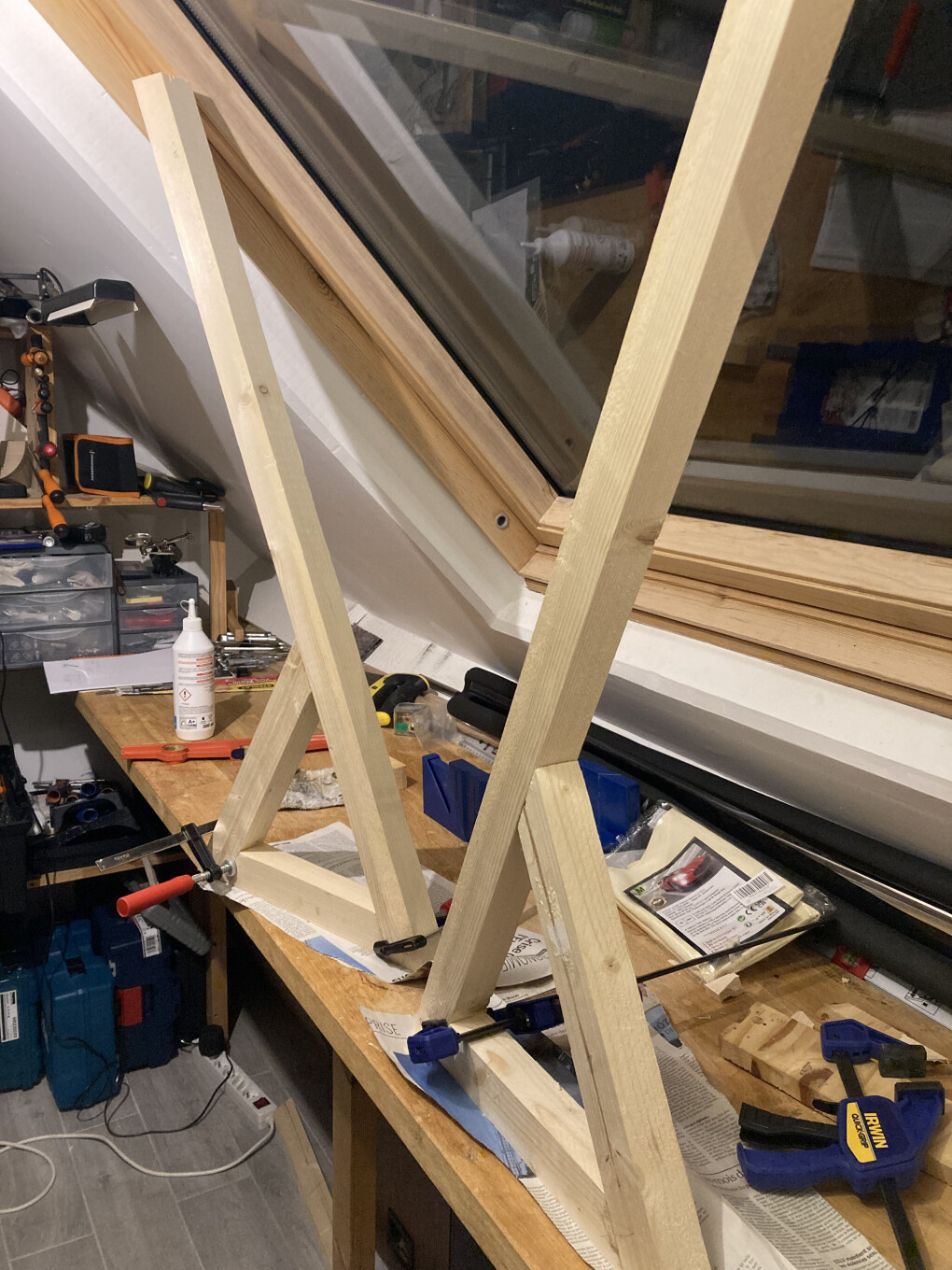

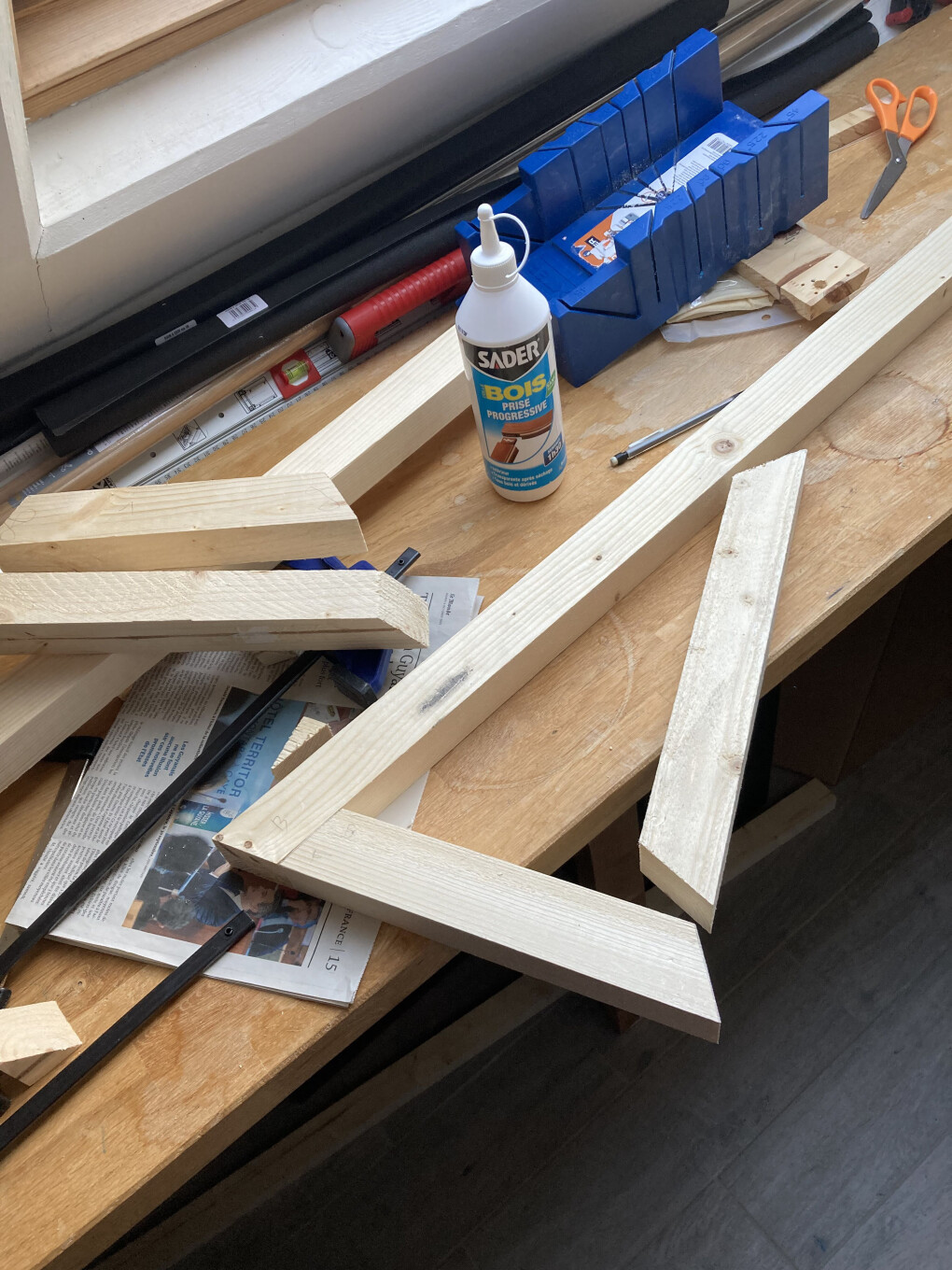

Découpe des pièces selon mon plan basique.
J'ai découpé les angles au fur et à mesure que j'avançais. J'ai utilisé une guitare pour calculer l'inclinaison (environ 65-70 ° pour les montants), et centrer les barres.


Ensuite collage pour aider avant vissage



"And in the end, the love you take is equal to the love you make"

Mes annonces de matériel guitare

7

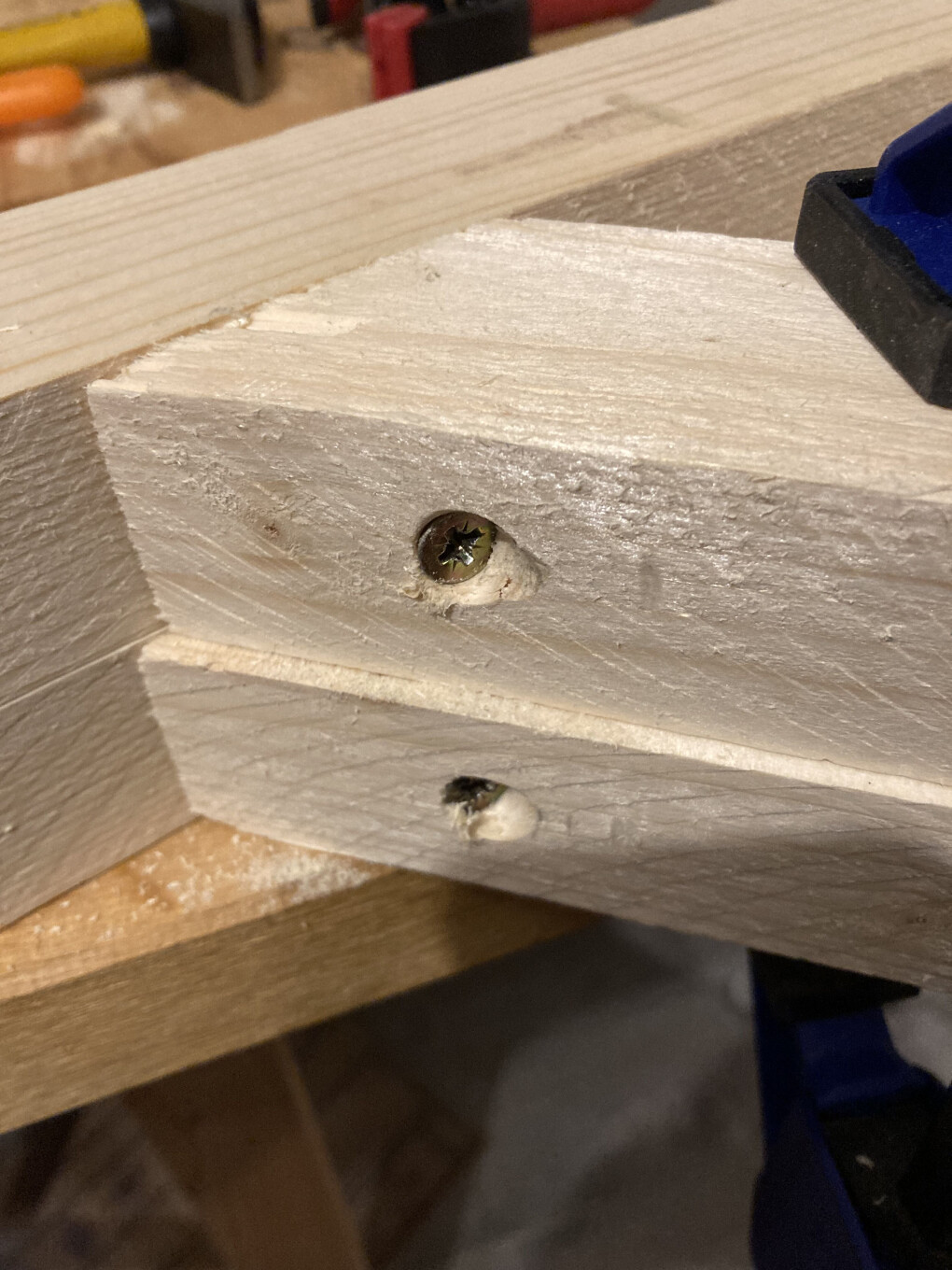

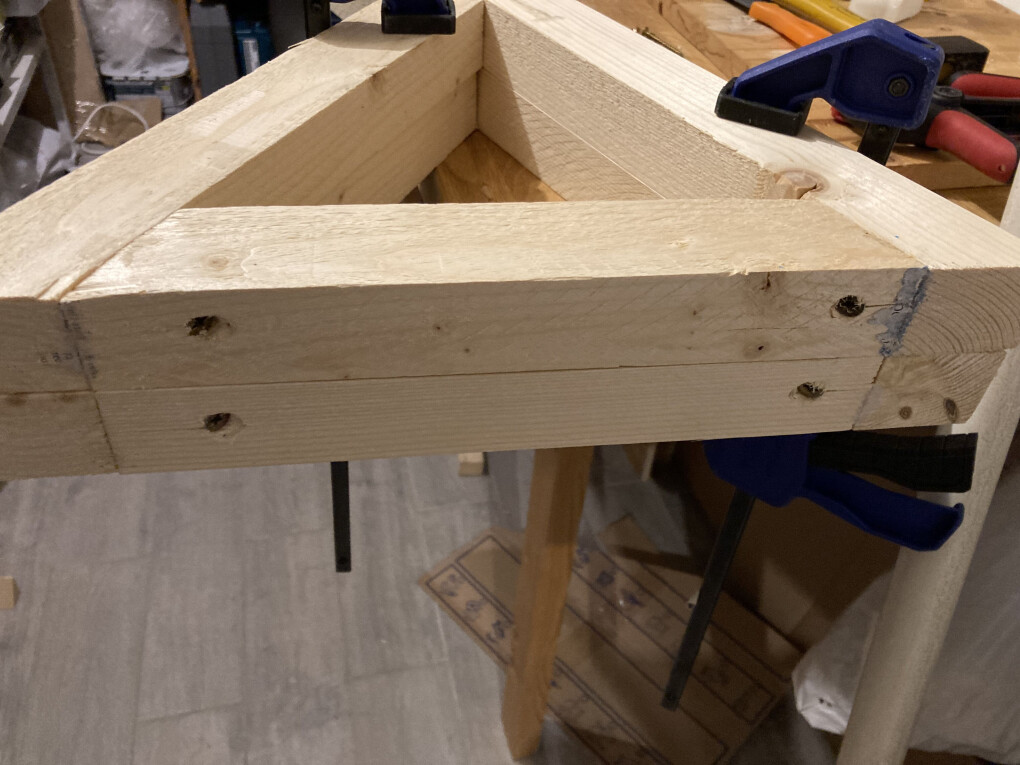

Vissage



"And in the end, the love you take is equal to the love you make"

Mes annonces de matériel guitare

8

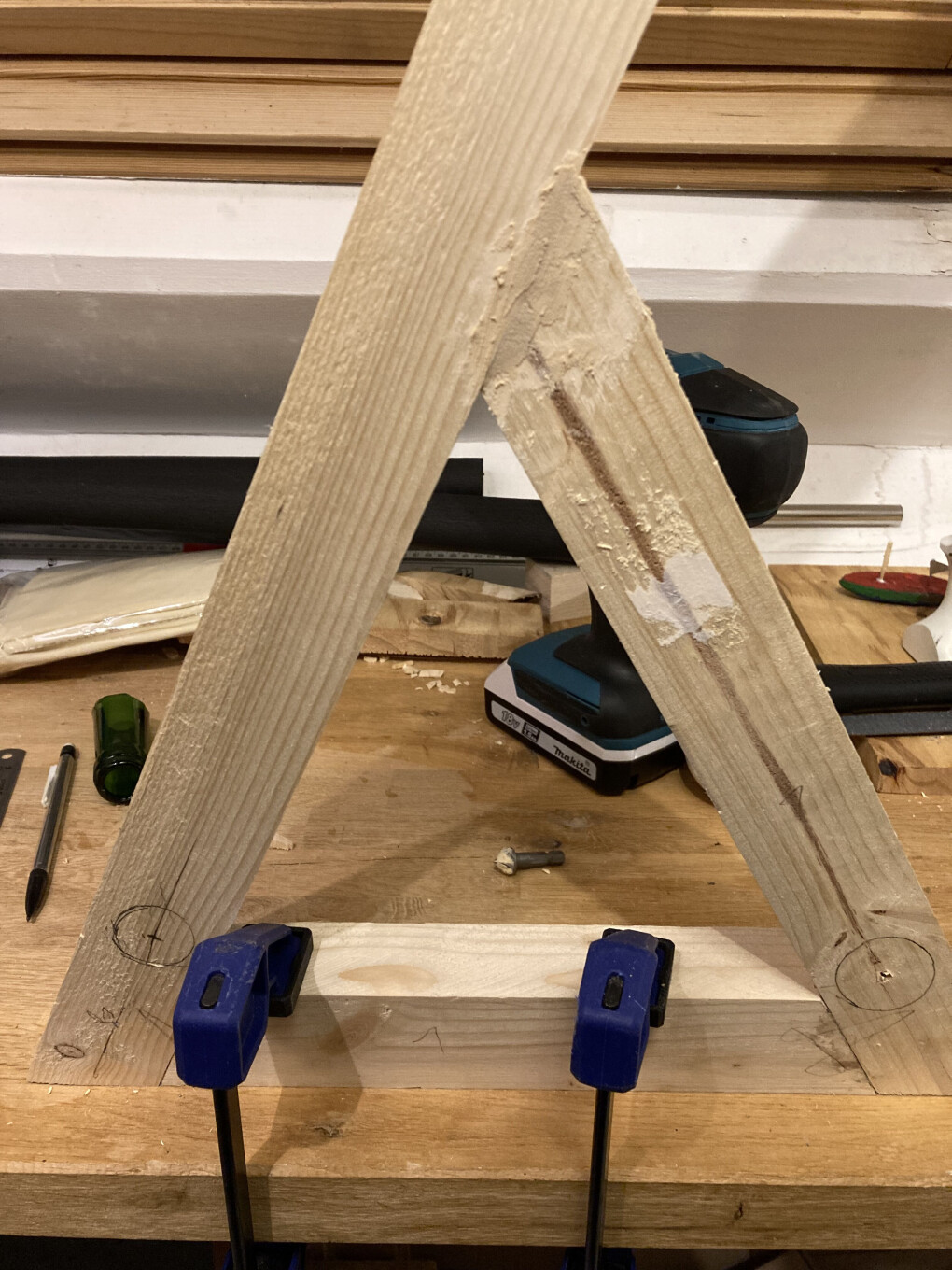

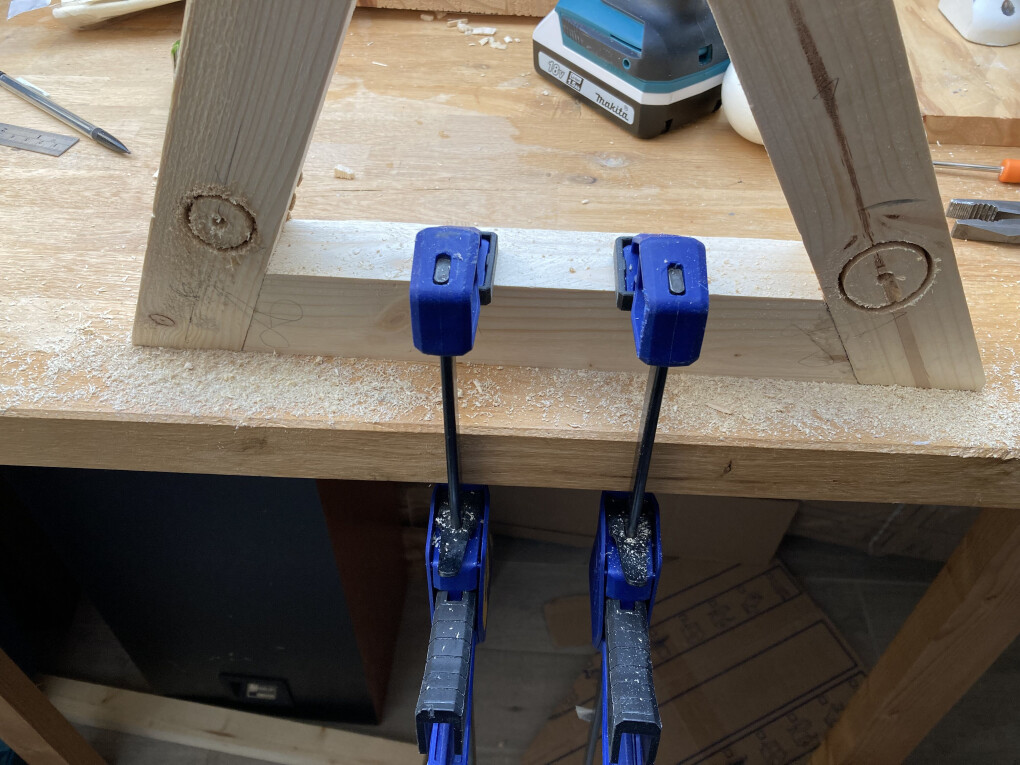

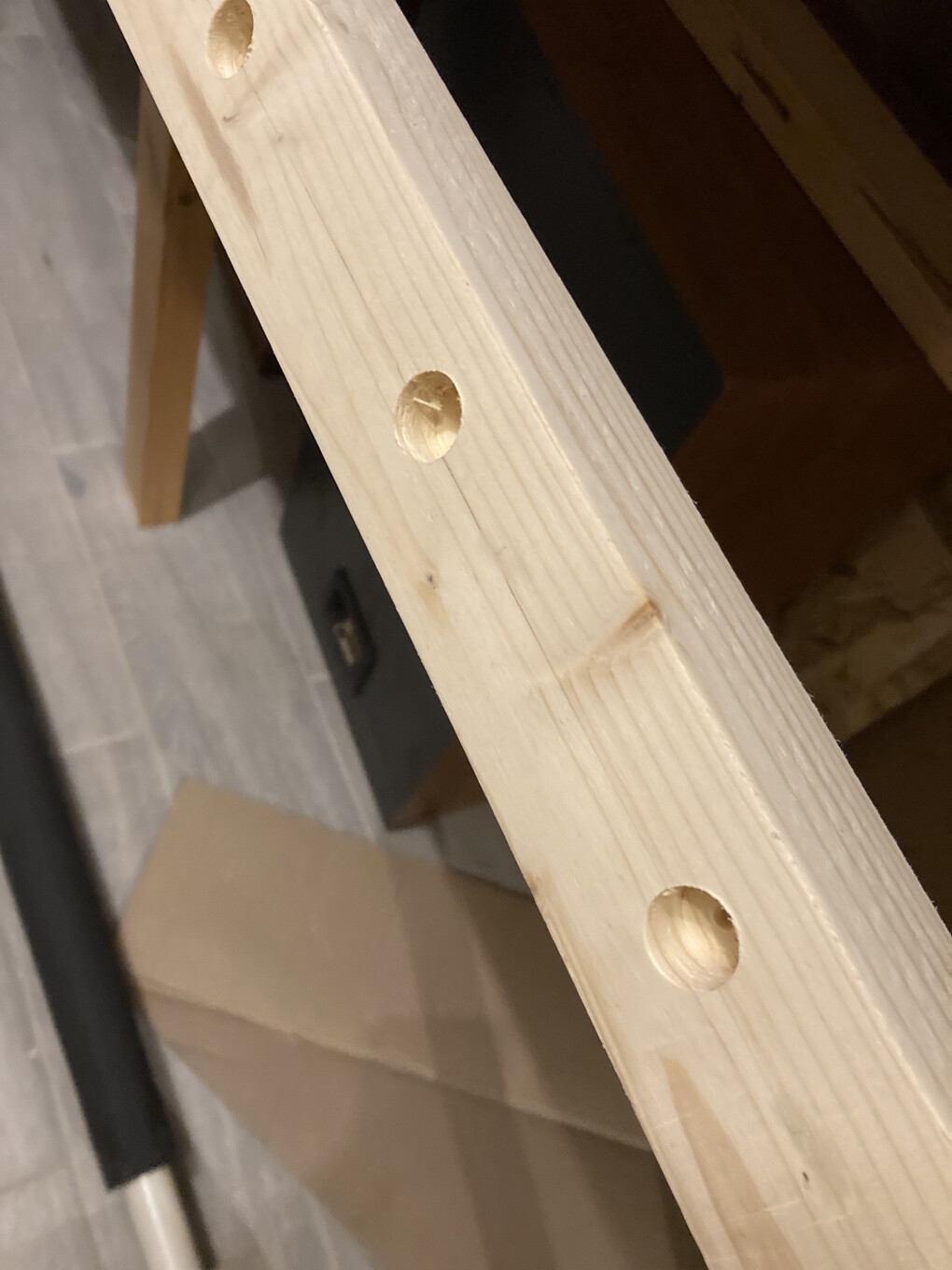

traçage et découpe à la scie cloche des logements des barres. J'ai donc 2 diamètres différents...
Rectification à la pâte à bois des vilains défauts du bois



"And in the end, the love you take is equal to the love you make"

Mes annonces de matériel guitare

9

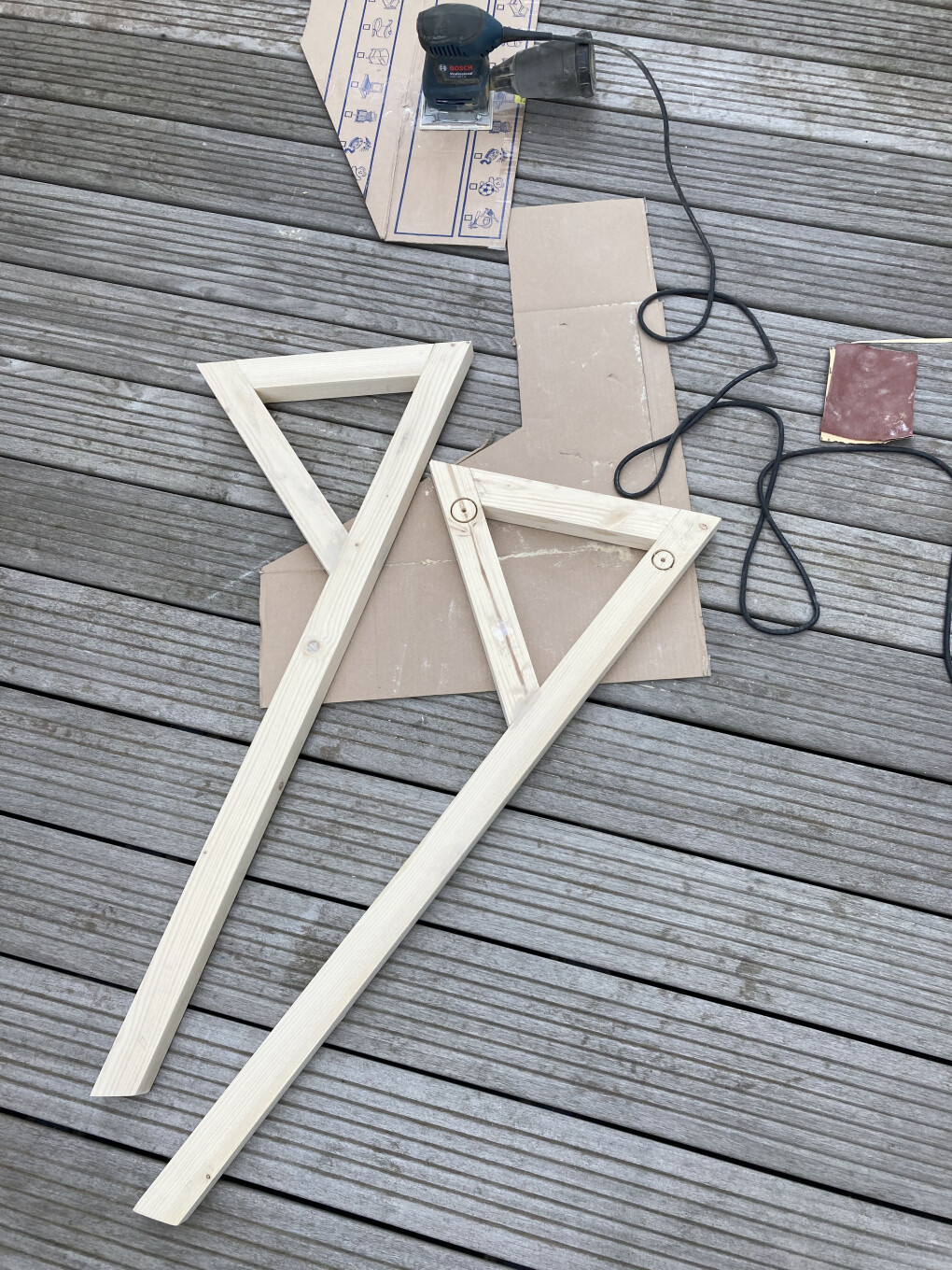

Ponçage

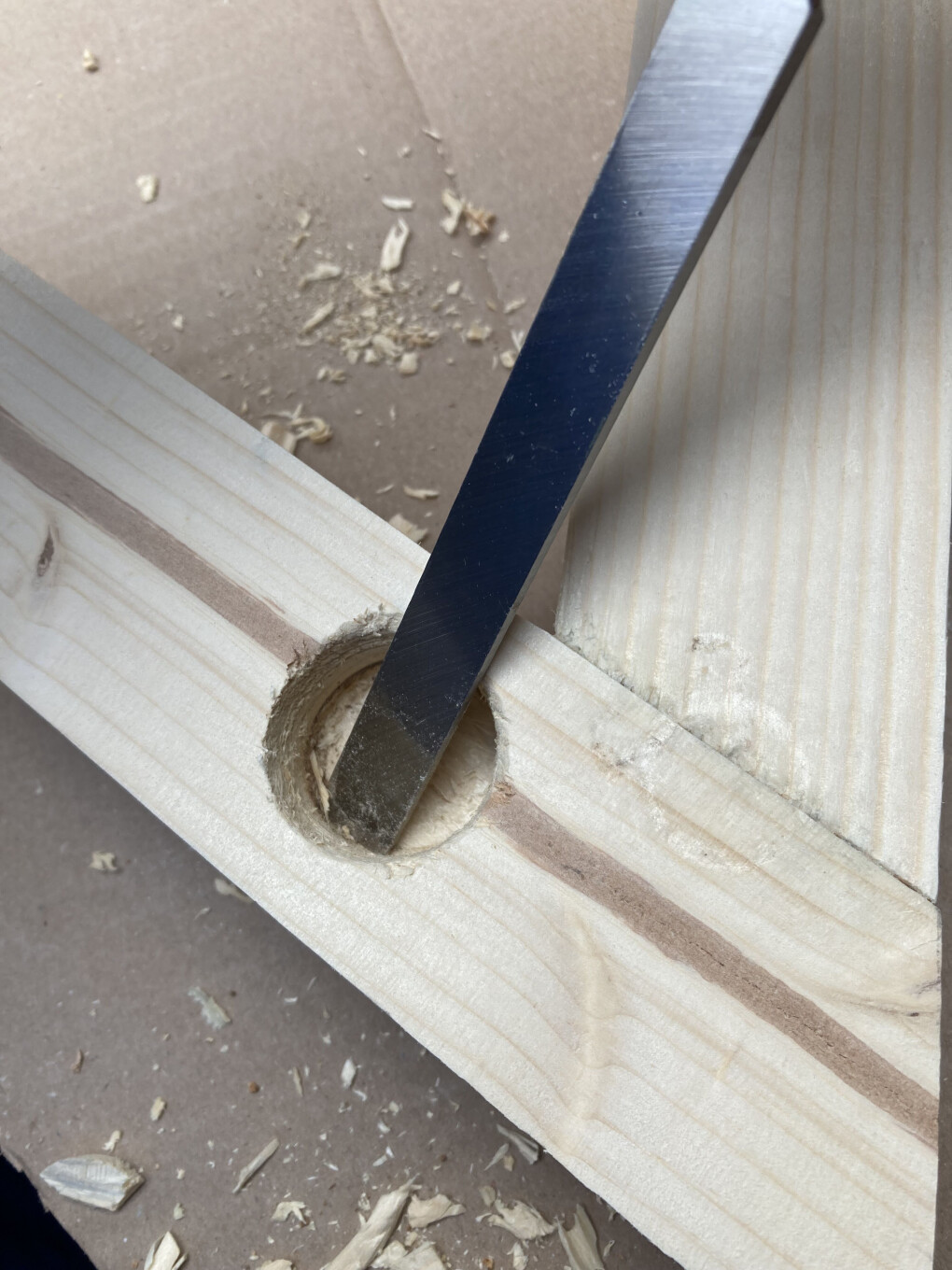

Rectification de la défonce (borgne) pour les barres.


"And in the end, the love you take is equal to the love you make"

Mes annonces de matériel guitare

10

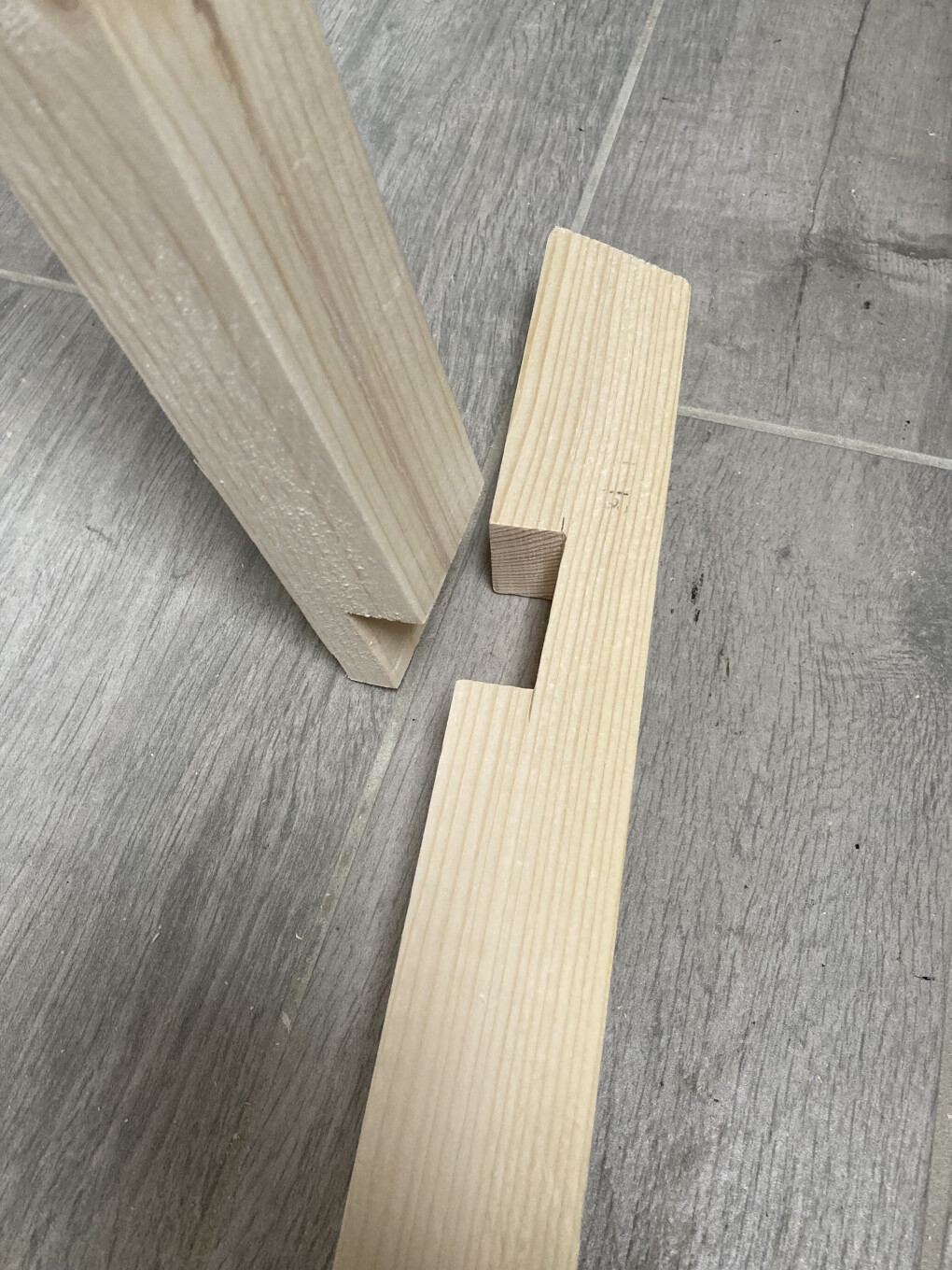

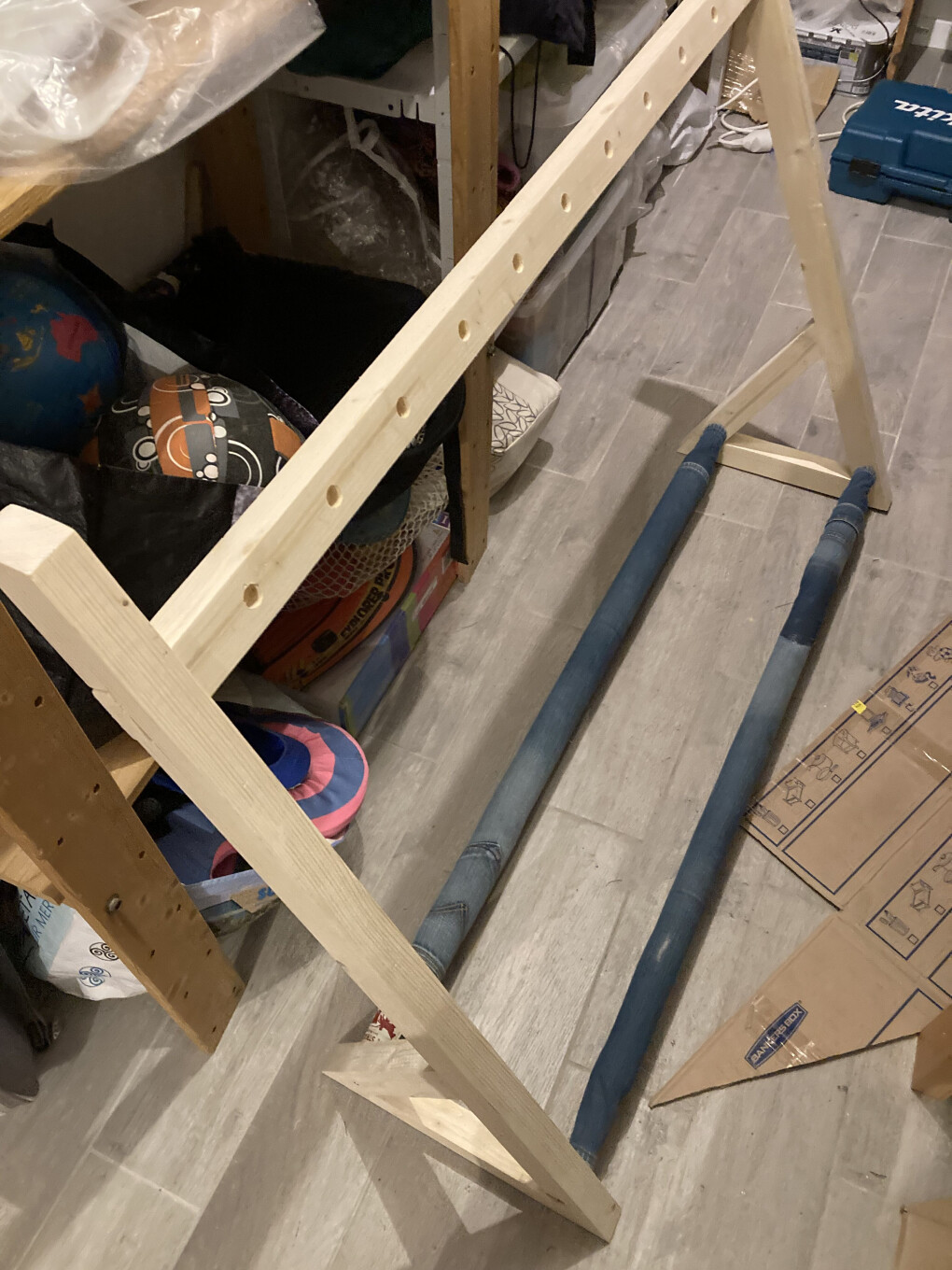

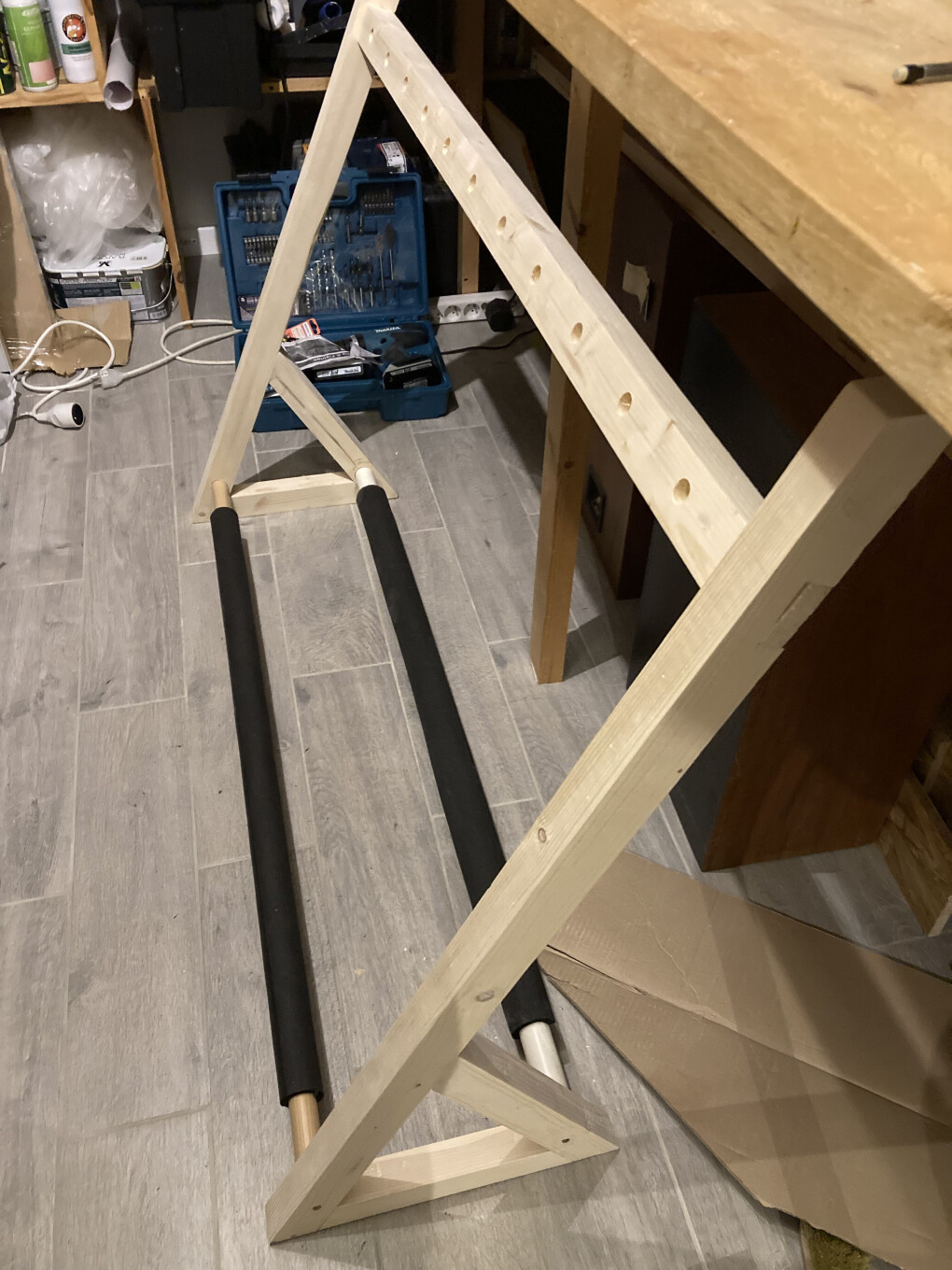

Découpe de l'assemblage en les montants et le peigne

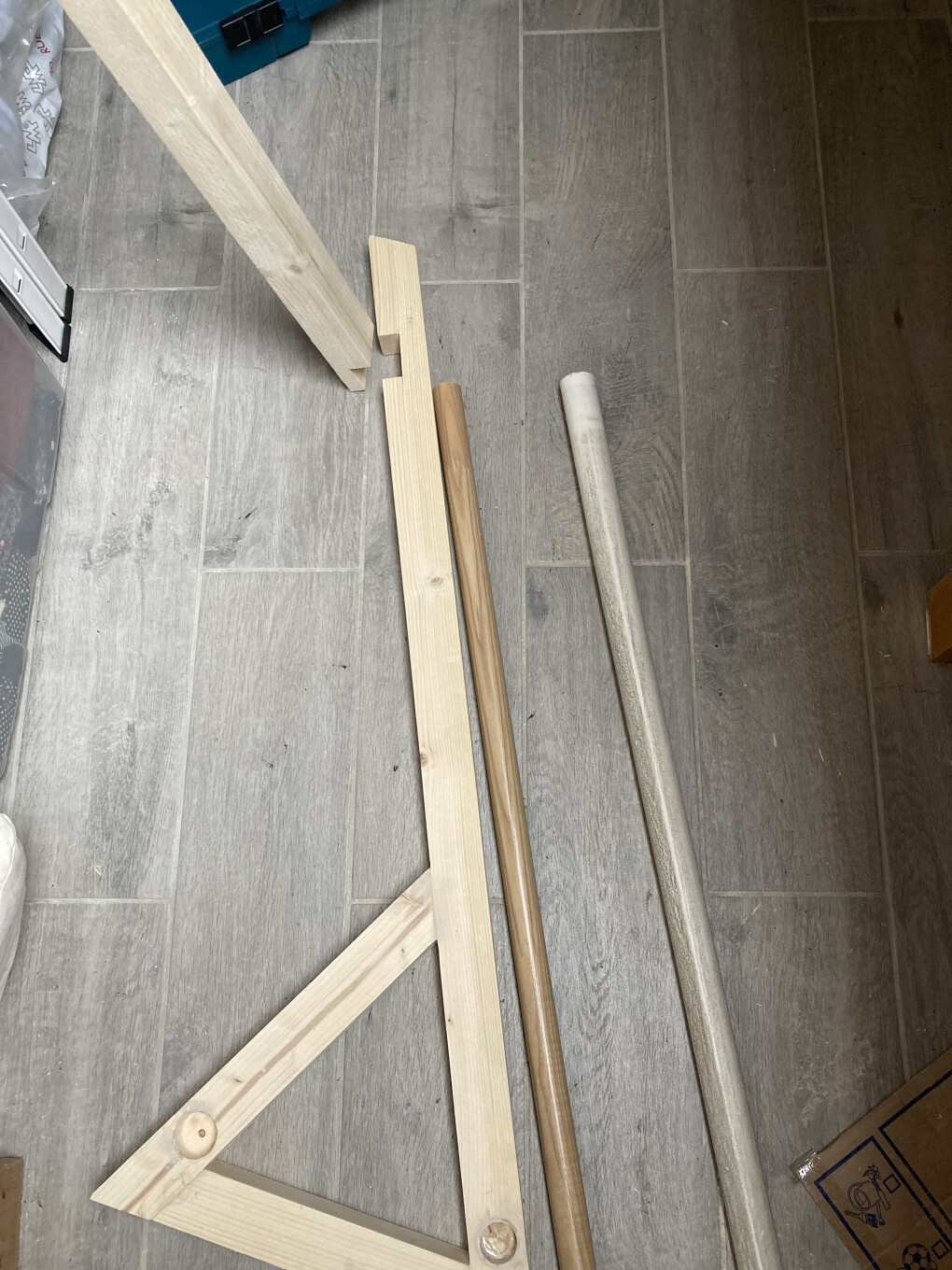

Découpe des barres à longueur

Bon là en fait j'ai réalisé une erreur stupide, j'ai inversé une défonce de 28 et de 35 mm pour les barres. J'ai du corriger à la pâte à bois, comme on peut le voir..
Normalement on utilisera le même diamètre partout


"And in the end, the love you take is equal to the love you make"

Mes annonces de matériel guitare

[ Dernière édition du message le 04/02/2023 à 18:05:30 ]
