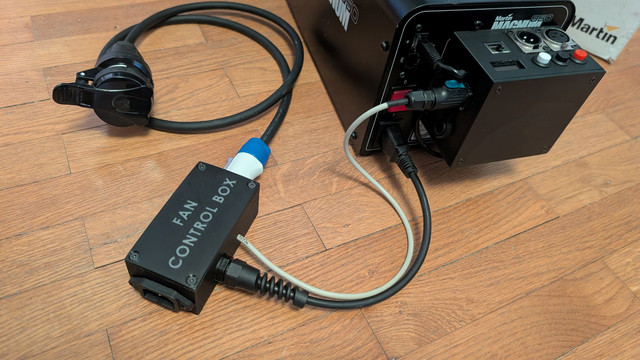

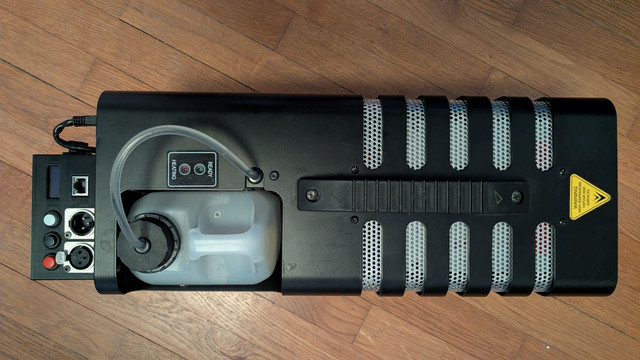

Fabriquer le timer pour Magnum 850 ?

pimousse56

45

Nouvel·le AFfilié·e

Membre depuis 19 ans

Sujet de la discussion Posté le 25/07/2009 à 22:41:54

Bonsoir,

Il y a quelques temps (un an précisément), j'ai voulu acheter une machine à fumée Martin Magnum 800 et malheureusement à ce moment-là, sont arrivées les 850.
Ce qui m'intéresse le plus sur une MàF est la fonction timer qui, associée à mon mandrillo, me fera mon brouillard sans que je n'ai à m'en occuper.

Bref...

Je suis donc partant pour acheter la 850, mais payer une petite télécommande avec un potard, 2 boutons et 2 leds pour le moitié du prix de la machine, je trouve cela un peu abusé !
Deplus, la liaison à l'air de se faire par un RJ45.

Ma question : cette télécommande est-elle faisable soit-même, ou fait-elle intervenir beaucoup d'électronique ?

Y a-t-il des timers d'autres marques compatibles ?

Enfin ma dernière question risque d'être hors sujet : dans le cas où mes 2 questions précédentes sont répondues par la négative, quelle machine (avec timer) égalerait le rapport qualité prix de la martin magnum 850 ?
J'ai essayé de trouver la 800 d'occasion, mais étant une excellente machine, personne ne la vends !

D'avance merci !

http://night.leforum.tv

[ Dernière édition du message le 26/07/2009 à 00:02:14 ]

Genesis

402

Posteur·euse AFfamé·e

Membre depuis 21 ans

26 Posté le 08/01/2014 à 22:57:06

Precise quand tu dis sans timer, fais moi une photo dessus dessous de bonne qualité de ta platine. Car le debit variable est lié au schéma timer. Donc qu'as tu modifié?

0

harpelaser.com

projecteur laser couleur Harpe Laser

[ Dernière édition du message le 09/01/2014 à 18:28:32 ]

fred cousin

330

Posteur·euse AFfamé·e

Membre depuis 15 ans

27 Posté le 09/01/2014 à 19:15:46

alors, en fait, j'ai pas mis la partie timer, j'ai remodifier ce soir, et j'ai bien le débit variable, et j'ai rajouter un inter avant le connecteur "4", mais par contre, je n'ai pas les indication heat et ready qui s'allument, et quand je mets le voltmetre, j'ai pas de tension aux led

0

Mac pour le meilleur, Windows pour le pire !!!!!!

Genesis

402

Posteur·euse AFfamé·e

Membre depuis 21 ans

28 Posté le 09/01/2014 à 19:19:47

tu peux pas imprimer mon schéma et rayer ce que tu as enlevé/ajouter car c'est pas facile de t'aider! tu as quelle machine déja? si tu n'as pas de tension aux leds, c'est forcément une erreur de câblage car il n'y a rien entre les deux ou alors la machine est en veille. les leds sont dans le bon sens? tu as bien environs 12v sur leurs anodes?

edit: si ton "4" correspond à la pin 4, tu as tout faux! regarde mon schéma, il est indiqué qu'il faut 1.5V pour que la machine se mette en chauffe, si ton inter coupe ce signal, la machine se met en veille et n'allume pas les leds puisqu'elle croit que la télécommande est débranchée!. si tu veux juste avoir un bouton avec débit, il faut que tu mettes D2,D3,T1 et R11 en bas, et tu connectes la résistance de R11 de 33K au +12V sur son coté relié à la zener. ton inter étant celui indiqué "FOG".

Par defaut la tension Vf de D2 et D3 en série donne environ 1.3v ce qui laisse la machine en chauffe par le biais de T1 et de la résistance de polarisation R11.
si tu appuies sur l'interrupteur "Fog" T1 n'est plus polarisé, D2 et D3 sont déconnectées et la tension qui part à la machine est celle réglée au débit.

0

harpelaser.com

projecteur laser couleur Harpe Laser

[ Dernière édition du message le 09/01/2014 à 19:43:27 ]

fred cousin

330

Posteur·euse AFfamé·e

Membre depuis 15 ans

29 Posté le 09/01/2014 à 21:37:25

une 850, dsl je ne suis pas electronicien et pas enormément de compétences dans ce domaine, donc je pensait que si je faisait une partie, ca irait aussi

0

Mac pour le meilleur, Windows pour le pire !!!!!!

Genesis

402

Posteur·euse AFfamé·e

Membre depuis 21 ans

30 Posté le 09/01/2014 à 21:42:29

ben une voiture sans moteur, même avec la carrosserie,si tu tournes la clé ça avancera pas xD
le plus simple aurait été de demander, je t'aurais fais un schéma modifié pour ton utilisation.

0

harpelaser.com

projecteur laser couleur Harpe Laser

[ Dernière édition du message le 09/01/2014 à 21:42:57 ]

fred cousin

330

Posteur·euse AFfamé·e

Membre depuis 15 ans

31 Posté le 09/01/2014 à 21:50:35

je crois que pour ce week end, je vais utiliser la télécommande de base ^^ est ce que le signal peut se porter sur un cable de 50 M sans qu'il y ait de soucis ( le cable sera blindé) donc pas de parasites

0

Mac pour le meilleur, Windows pour le pire !!!!!!

Genesis

402

Posteur·euse AFfamé·e

Membre depuis 21 ans

32 Posté le 09/01/2014 à 22:19:25

Ça fait un peu long mais ça devrait le faire vu qu il y a très peu de courant.

0

harpelaser.com

projecteur laser couleur Harpe Laser

Genesis

402

Posteur·euse AFfamé·e

Membre depuis 21 ans

33 Posté le 11/01/2014 à 18:17:52

j'ai pas de nouvelles de ta part Fredlecastel.
pour info voila le schéma à faire pour avoir juste un bouton et pas de timer.
www.harpelaser.com/files/magnum_timer/magnum_850_sans_timer.pdf

bien relier l'ampli opérationnel non utilisé comme indiqué (pin 3 à la masse et 1+2 ensembles), ne pas laisser ses entrées "en l'air".

0

harpelaser.com

projecteur laser couleur Harpe Laser

[ Dernière édition du message le 11/01/2014 à 18:19:17 ]

fred cousin

330

Posteur·euse AFfamé·e

Membre depuis 15 ans

34 Posté le 14/01/2014 à 17:09:27

salut, merci pour le shema, dsl d'avoir fait l'absent, mais j'étais sur une presta dans une salle de spectacles, et du coup, on avait pris notre télécommande habituelle, mais le bouton en série avec un contact sec sur une carte en dmx ( via un relais bien sur) et vu le volume du plateau( env 800 m3), on se devait de mettre à toc

et en plus tres bon enfumage du plateau du coup.
en tout cas merci a toi

0

Mac pour le meilleur, Windows pour le pire !!!!!!

fred cousin

330

Posteur·euse AFfamé·e

Membre depuis 15 ans

35 Posté le 14/01/2014 à 17:10:34

ok, je ne savais pas pour l'Aop

merci

0

Mac pour le meilleur, Windows pour le pire !!!!!!

Genesis

402

Posteur·euse AFfamé·e

Membre depuis 21 ans

36 Posté le 14/01/2014 à 21:52:15

pas de soucis, dis moi si ça fonctionne now et mets un feedback sur le topic sinon les gars vont croire que ça marche pas

0

harpelaser.com

projecteur laser couleur Harpe Laser

fred cousin

330

Posteur·euse AFfamé·e

Membre depuis 15 ans

37 Posté le 15/01/2014 à 22:05:17

le temps de me ravitailler en resistance de 33K, et ca devrait le faire

0

Mac pour le meilleur, Windows pour le pire !!!!!!

Genesis

402

Posteur·euse AFfamé·e

Membre depuis 21 ans

38 Posté le 15/01/2014 à 22:43:40

Oaf n importe quelle valeur entre 5K et 100k peut faire l'affaire.
